Ломаная крыша из профнастила своими руками чертежи и фото

Главная » Разное » Ломаная крыша из профнастила своими руками чертежи и фото

Ломаная крыша: обзор основных вариантов конструкции, особенности монтажа и принципы устройства (130 фото)

На сегодняшний день к популярным и эффективным кровельным конструкциям можно смело причислить ломаную крышу. Чтобы возвести и обустроить подобную конструкцию потребуются определенные строительные навыки, умение точно выполнить основные расчеты.

Если разобраться в этом вопросе, то создание оригинальной и эффектной крыши окажется под силу, при этом удастся сэкономить бюджет на найме специалистов. А изучив многообразие фото ломаных крыш в сети, можно будет выбрать вариант для собственного дома.

Особенности ломаной крыши

Рассматриваемая конструкция считается превосходным вариантом при возведении дома с мансардой. Исходя из практических соображений, когда площадь участка невелика, но есть желание иметь дом с дополнительной полезной площадью, многие застройщики отдают предпочтение проектам домов с ломаной крышей. А высокие потолки в готовом доме способны дать ощущение свободного пространства.

По сравнению с обычной двухскатной и уж тем более односкатной крышей возведение ломаной будет более сложным процессом. Кроме того, такой вариант больше подходит для домов квадратной формы. Узкие и длинные строения с мансардой практически не пользуются популярностью среди частных застройщиков, но встречаются исключения.

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

  • вес материала кровельного покрытия;
  • нагрузку от всех изоляционных компонентов кровельного пирога;
  • шаг стропил и обрешетки;
  • вес обрешетки и контробрешетки;
  • длину скатов от карниза до конька;
  • угол наклона скатов;
  • сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

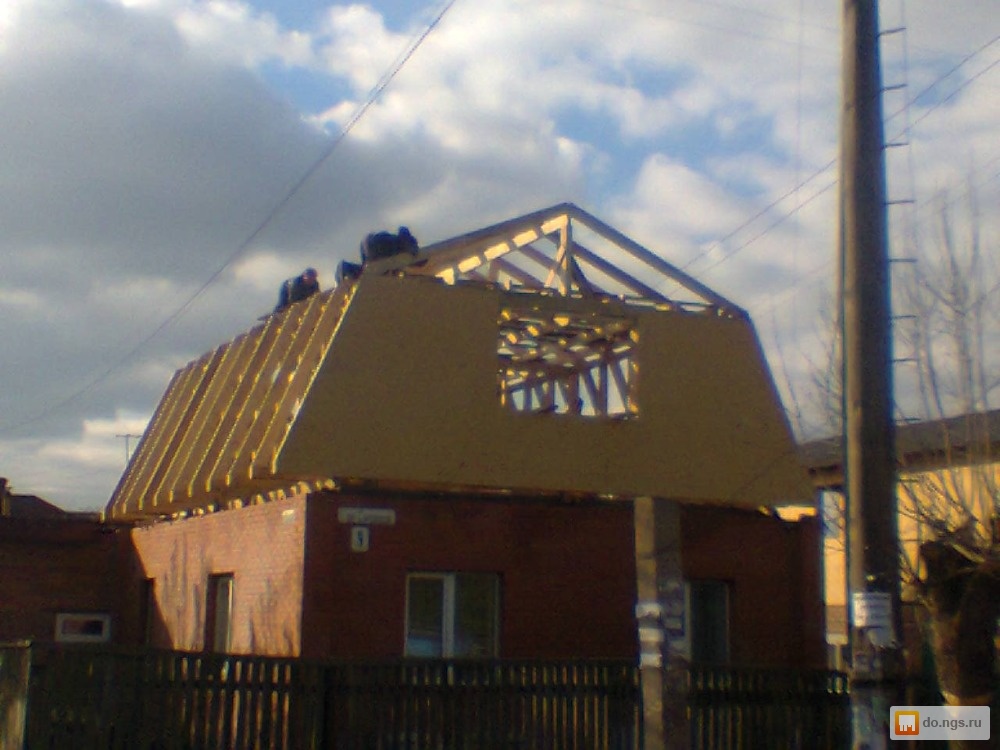

Фото ломаной крыши

Также рекомендуем посетить:

Пошаговая инструкция по строительству ломаной мансардной крыши своими руками — Строительство домов и дач

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы

Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп.1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Чтобы рассчитать сечение стропил для конькового ската, переходим во вкладку «Арка». В программе вносим значение Lс нашего плана (окошечко для проставления параметра находится на рисунке). Также проставляем в программе значение h0 (окошко для вставки находится на рисунке в программе). Теперь выбираем нужное сечение стропил, заносим с плана показатель вертикальной силы реакции Qкг, однако уже для нижней точки стропила.

Осталось только просуммировать Q1 кг и Qкг, чтобы получить сосредоточенную нагрузку N, передающуюся через балки стоек на балки перекрытия. Именно этот параметр мы будем использовать, чтобы подобрать сечения досок и балок нашей стропильной системы.

Строительство ломаной крыши

Теперь, когда мы определили все необходимые габариты и нагрузки, можно переходить к конкретным действиям — строительству ломаной крыши. Чтобы не усложнять пояснение формулами, используем для примера типовую «коробку» дачного домика габаритами 8×8 метров. Итак, приступим.

Этап 1:

Кладем мауэрлат (брусья вдоль несущих стен, в нашем случае — по всему периметру) и поверх него — балки перекрытия. Один из вариантов крепления мауэрлат — скобой к деревянной пробке, вмонтированной в стену выше перекрытия. При укладке бруса мауэрлата нужно не забывать про гидроизоляцию. Она должна защищать древесину во всех местах, где та касается стены (снизу и сбоку со стороны наружной стены). Сечение балок перекрытия в данном случае составляет 10×20 см — этого будет достаточно.

Этап 2:

Выставляем вертикальные стойки. Они будут располагаться под изломами нашей ломаной крыши. Сначала выставляются угловые (крайние), для которых мы будем использовать брус 10×15 см, затем — промежуточные из бруса 5×15 см с максимальным шагом 3 метра. Для того, чтобы соблюсти четкую линию выставления стоек, между угловыми рекомендуется натянуть шнурок или использовать лазерный уровень.

Стойки, и угловые, и промежуточные, крепятся временными распорками. На иллюстрации такими распорками поддерживается только правая угловая стойка. Чтобы определить высоту стоек, нужно к расчетной чистовой высоте потолков мансарды (естественно, в месте установки стоек) прибавить 10 см.

Здесь необходимо сделать небольшую ремарку: нередко бывает, что уложив мауэрлат, мы не получаем прямоугольник или квадрат с углами четко 90°. Особенно часто такое встречается в старых домах, которые «повело» от времени или при строительстве которых были допущены ошибки. Это не является проблемой, так что волноваться не стоит. Между тем, чтобы впоследствии не мучиться с установкой остальной системы нашей крыши, стойки нужно постараться выставить так, чтобы они образовали четкий прямоугольник. В противном случае дальше начнутся проблемы со стропильной системой, и, как говорят, пошло-поехало.

Этап 3

Поверх стоек укладываются прогоны (брусья, связывающие все стойки с одной стороны в единую систему, которые будут также служить опорой будущей конструкции), для которых мы будем использовать брусья 5×15 см и ставим недостающие стойки (то есть на каждой балке перекрытия). Для стоек также используем брус 5×15 см. Для этих стоек распорки уже не потребуются. Они не являются несущими, а представляют собой каркас стен нашей будущей мансарды.

Этап 4:

Поверх брусьев прогонов перпендикулярно им и параллельно стойкам кладем доски затяжек. Крепить доски удобнее всего кровельным уголком. Исходя из предложенного в начале статьи плана, длина затяжек составляет 5,5 метров. Сечение рассчитывалось в специальной программе исходя из параметров «Нагр.(норм.)»=«Нагр.(расч.)»=150 кг/м². Для затяжек эксплуатационная нагрузка отсутствует.

Как показывают расчеты в этой программе, если ширина досок равна 5 см, то высота должна составлять не менее 21 сантиметра. Однако доски таких габаритов встречаются не часто, потому для дальнейших расчетов в данной статье принято, что используются затяжки 5×20 см. Чтобы исключить прогиб, в дальнейшем будет предложена инструкция по установке подвесок. Это не вполне правильно, поскольку даст незначительную, но все же дополнительную нагрузку на стропила в углах скатов. Чтобы компенсировать эту дополнительную нагрузку, габариты стропил, полученные в программе, будут несколько увеличены: вместо 5×15 см будут использоваться стропила сечением 5×20 см.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Этап 5:

Теперь ставим брусья боковых стропил, как это показано на иллюстрации. Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации.

Этап 6:

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации. Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

По этой матрице делаем два стропила и устанавливаем их противоположно друг другу на торце. Сразу же закрепляем эту пару подкосом для устойчивости. Чаще всего данная работа выполняется втроем. Коньковый брус не потребуется.

Теперь можно аналогичным образом установить все стропила. На крышу такой же длины, как в примере, то есть, 8 метров, хватит 4-х подкосов, 2 с уклоном в одну сторону, 2 — в противоположную. Чтобы остальные пары стропил не покосились, их скрепляют доской 2,5×15 см, как это показано на иллюстрации, то есть, для каждой пары делается своя стойка.

Этап 7:

Как мы и планировали, чтобы исключить провисание досок-затяжек после того, как мы удалим из-под них временные подпорки, будем устанавливать подвески, для чего используем доску 2,5×15 см. Делается это так, как показано на иллюстрации. Теперь должно стать очевидным, зачем поперечная доска, скреплявшая затяжки, не выкладывалась точно посредине — она бы очень мешала процессу.

Этап 8:

Пришло время изготовить каркас фронтонов и обшить его снаружи деревом или другим выбранным материалом.

Далее последовательность действий такая: установка карнизов, сооружение обрешетки, обвязка обрешетки, создание фронтонных свесов и отливов. В других статьях эти этапы описаны более подробно.

Теперь нашу крышу можно считать практически готовой, пора переходить к сооружению «кровельного пирога», но это будет рассмотрено в другой статье.

Ломаная крыша: возможности и устройство необычной конструкции

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Ломаная крыша своими руками: расчет и монтаж

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

  • Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
  • Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
  • Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
  • Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
  • Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
  • Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

  1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
  2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
  3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
  4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
  5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
  6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
  7. Устанавливается подвесная бабка между коньком и затяжкой.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

  1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
  2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция

Как самостоятельно построить ломаную крышу?

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Тематический материал:

  • Кобылка в стропильной системе

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.
Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Ломаная крыша своими руками — пошаговая инструкция!

Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

Ломаная крыша своими руками

Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

Ломаная крыша своими руками

Общие сведения о ломаных крышах

Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

Ломаная мансардная крыша

Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

Рекомендации по расчету кровельной конструкции

Ломаная мансардная крыша

Схема устройства стропил ломаной крыши

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы.  Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

Расчет и создание стропильной системы ломаной крыши

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Таблица

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

Пиломатериалы для крыши

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Пиломатериалы для крыши

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

Пропитка для дерева

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Крепёж для бруса

Крепёж для бруса

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

Схема укладки мауэрлата

Крепление мауэрлата

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Соединение стропил с мауэрлатом

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Крепление балок перекрытия

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Крепление балок перекрытия

Крепление балок перекрытия

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Стропильная система наслонная

Ломаная крыша

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

Строительство ломаной крыши

Строительство ломаной крыши

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Нижние стропила для мансардной крыши

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Прибивание обрешетки

Крепление обрешетки на ломаной крыше

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Ломаная мансардная крыша

Утепление крыши

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Ломаная крыша

Удачной работы!

Видео – Ломаная крыша своими руками

строительство своими руками, чертежи двускатной кровли, изготовление проекта с выносом, монтаж системы


Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

Расчеты стропильной системы ломаной крыши

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.


Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

11 Апрель 2020 Автор: Владимир Бакаев

Немного об особенностях стропильной структуры

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

Варианты крыши

Виды ломаных крыш для частных строений:

  1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;


    Конструкция квадратной ломаной крыши

  2. Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;


    Пример прямоугольной системы

  3. Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
  4. Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.


    Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Видео: Мансардная ломаная крыша

Нагрузки. Его виды и совокупная величина

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Нагрузка веса кровельной конструкции

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Современные кровли

На фото — нетривиальный вариант дизайна частного коттеджа, каркас которого собран из металлического профиля, крыша имеет ломаную конфигурацию, а фронтон обшит пестрой древесиной.

Геометрические формы, массивная вальмовая крыша с множественными изломами, темная отделка из одного материала как для фасадов, так и для кровли — характерные черты дизайна современных коттеджей в скандинавском стиле.

На фото — частный дом с абсолютно нестандарной ломаной кровлей в виде комбинации многогранных объемов и квадратными окнами разного размера на мансарде.

Необычный вариант кровли в авангардном стиле: крыша этого современного коттеджа, построенного из пеноблоков, представляет собой как бы половинку традиционной ломаной конструкции.

Комбинация стен из деревянного бруса и ломаной кровли из оцинкованного фальца — колоритное сочетание материалов для дизайна загородного дома в стиле модерн.

Односкатная кровля с изломом и двумя плоскими участками — прекрасный вариант эксплуатируемой крыши для загородного дома, обшитого профнастилом в манере хай-тека.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Для чего необходимы пределы

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

  • Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
  • Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

  • Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
  • Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
  • При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок;
  • Обеспечить водоотводы;
  • Позаботиться об естественном освещении;
  • Свес стропильных ног не должен быть меньше полуметра;
  • Особое внимание обратить утеплению.

ОСТОРОЖНО!

При выборе материалов стоит обратить внимание не только на их качественные характеристики, но и учесть их массу: чем легче материалы, тем меньше нагрузка.

Перегруз конструкции может привести к деформации кровли, в худшем случае — к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

Проект

Постройка ломаной крыши своими руками

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

Выбор материалов

После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:

  • Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
  • Стропильные ноги формируются из брусьев 50*200 мм;
  • Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
  • Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.

Перед началом монтажных работ все деревянные элементы в обязательном порядке дважды покрываются специальными антисептическими растворами, которые сохраняют древесину от гниения и вредителей. Построенная из таких материалов кровля будет прочной, основательной и прослужит не одно десятилетие.

Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.

Монтаж балок перекрытия

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Установка стен чердачного пространства

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

  • Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

  • Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
  • Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
  • Чтобы сформировать потолок необходимо установить доску ребром на балки.
  • Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Подгонка стропил нижнего уровня

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий.

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем.

Мансардные окна различаются по типу конструкции:

  • Классические. Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
  • Балконные. Представляют собой двойную форму окна, при которой нижняя глухая часть — парапет балкона, верхняя — открывается наружу;
  • Карнизные. Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
  • Наклонные. Двойная конструкция с одной глухой створкой (нижней), другой — подвижной;
  • Надставные. Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
  • Туннель для света. Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

  • С центральной осью для поворота;
  • С боковым типом открывания в виде люка;
  • С нижнем расположением оси поворота при которой открывание происходит наружу;
  • С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

Мансардное окно с балконом

Мансардное окно

Монтаж стропильных ножек для верхних скатов

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Особенности конструкции

Проекты домов с ломаной мансардной крышей различаются:

  • формой;
  • размерами;
  • материалами;
  • конструкцией окон (мансардные, выносные).

Готовые проекты созданы по нормам СНИП для строительства мансардных этажей. Примыкание фасадных стен к крыше должно быть не меньше полутора метров. Высота помещения внутри — от 2,5 м. Мансардная комната состоит из вертикальных стен (минимум 1,5 м) и наклонной части из каркаса стропил. Вертикальную часть возводят из основного стенового материала или дерева. Сложно сопряжённые элементы крыши собирают на земле, затем монтируют.


Формы скатных крыш

Ломаная крыша – устройство, схемы, конструкция

Ломаные

Форм кровель частного дома большое количество, от простой односкатной, до сложной многоуровневой. Какой именно вариант выбрать – это будет зависеть от многих факторов.

Читать далее

Ломаные

В современном строительстве ломаная крыша своими руками – по сути, именно то проектное решение, которое позволяет значительно увеличить площадь пространства чердака для устройства там мансарды. Обустроенная уютная мансарда уже перестала быть отличительной чертой роскошного загородного особняка, а стала одним из основных способов увеличить жилую площадь.

Читать далее

При строительстве современных домов большое внимание уделяют многофункциональности, стараясь сохранить красоту дизайна самой постройки. Таким запросам вполне отвечает ломаная крыша, позволяющая получить дополнительное пространство в доме.

Конструкция ломаной крыши

Эта крыша представляет собой один из вариантов двускатной крыши мансардного типа, но только более сложная конструктивно. Еще одним достоинством этой крыши является более высокий потолок мансарды — конструкция позволяет поднять кровлю выше, чем у двускатной крыши.

Еще одна отличительная деталь ломаной крыши, отличающей ее от двускатной — обязательное возведение системы стропил и стоек. Эти элементы обрезаются на переломах скатов под углом. Для жесткого крепления всей системы используют спецсоединения.

При всей кажущейся сложности, проекты ломаных крыш не трудно реализовать. Нужно грамотно посчитать все размеры, нарисовать схему, правильно составить все расчеты — и можно начинать строительство.

Затем устанавливают систему балок (которых нет в двускатной кровле). Балки на краях конструкции выставляют вертикально, по 2 линиям. Следующими устанавливают промежуточные балки.

После этого, поверх стоек размещают дощатые прогоны, и монтируют остальные стойки. Получившаяся конструкция является основой для основных стен мансарды. На прогоны сверху укладываются и закрепляются затяжки, накрывающиеся и скрепляющиеся досками, чтобы вся система получилась еще более жесткой. Далее на свои места устанавливаются боковые стропила. После этого приступают к монтажу стропил и формированию скатов.

Затем, по заранее изготовленному шаблону, вырезают и закрепляют вертикально на первом ригеле первую стропильную доску. Далее изготавливаются 2 шаблона стропил, крепятся на свои места под уклоном с подкосом. Потом устанавливают остальные стропильные ноги, скрепляемые, предварительно, дюймовой доской. Далее монтируют каркас и обшивку фронтона. После наступает очередь установки свесов, обрешетки, отливов и карнизов.

Монтаж изоляции и обшивки

Перед монтажом кровельных материалов, нужно установить защиту от протекания (гидроизоляцию), а еще лучше — использовать «кровельный пирог» — несколько слоев утепляющих и изолирующих материалов, чаще всего, он используется в ломаных кровлях.

Начинают с монтажа на обрешетку гидроизоляционной пленки. На гидроизоляцию складывают утеплитель. На него сверху укладывают толь, поверх которого помещают 2 слоя обрешетки.

Подробнее можно ознакомиться с устройством «кровельного пирога» ломаной крыши на фото в сети.

Устройство кровли ломаной крыши

После возведения стропильной конструкции кровли, ее гидроизоляции и утепления приступают к укладке кровельного покрытия. Для этого типа крыши не рекомендуется использовать любые стальные типы кровли и натуральную черепицу, так как в теплый период времени в мансарде будет слишком жарко.

Укладку кровельного покрытия производят так же, как у любых других типов крыш.

После окончания работ обязательно нужно установить водостоки, иначе вода с ломаной кровли через пару лет разрушит фундамент.

Ломанная крыша — конструкция и устройство

Просмотров: 5023



Сочетанию функциональности и эстетичного внешнего вида построек придается в последнее время особое значение. Применение ломаной кровли дает возможность организовать дополнительную жилую площадь.

Образ здания при проектировании

По мнению архитекторов, шатровая кровля создает более выразительный образ здания при проектировании, а традиционная двускатная намного проще в реализации. Ломаная кровля не уступает в возможностивоплощения интересных проектных решений.

Главное свое преимущество крыша данного типа проявляет в постройках значительной ширины (около 6м), так как при таких габаритах такое решение дает максимально эффективноеиспользование площадей чердачного этажа.

Значительные размеры пролетов очень усложняют стропильные конструкции и становятся экономически неэффективными.

Особенности конструкций ломаных кровель

Наиболее распространены ломаные четырехскатные мансардные кровли, так как именно они сочетают невысокую сложность исполнения и максимально эффективное использование жилой площади. Особенности конструкций ломаных кровель позволяют получить дополнительные комнаты, в которых можно проживать в любое время года.

Конструкция таких кровель включает массивные стропильные элементы, но модульная технология их монтажа дает возможность сбора системы без использования тяжелой техники.



Устройство ломаной кровли

Внимательно изучив устройство ломаной кровли, разработав ее проект, построить коттедж вполне возможно даже самостоятельно. Для этого, стропильные конструкции легче изготавливать по предварительно созданному специальному шаблону, ориентируясь по которому можно делать элементы точно соответствующие заданной геометрии.

Конструкции стропил поднимают после выполнения монтажа и разметки мауэрлата. Сначала устанавливаются первая и последняя системы стропил, на которые ориентируются при монтаже остальных конструкций, что позволяет его сделать с точным соблюдением геометрии. Жесткость всего сооружения обеспечивается установкой конькового бруса, объединяющего всю систему в одно целое.

Строительство ломаной крыши – достаточно сложная технологическая задача, поэтому при отсутствии необходимых навыков, ее желательно поручать специалистам. Помогут даже самостоятельно возвести такую сложную кровлю при минимальных финансовых затратах рекомендации и инструкции, освещающие данный вопрос.

Строительство ломаной крыши своими руками. Ломаная крыша своими руками пошагово, фото. Защита деревянных элементов крыши

Уже достаточно давно на домах устраиваются крыши ломаного типа, что дает возможность увеличить жилое пространство. В большинстве случаев под такой конструкцией устраивается мансарда. Ломаные крыши, хоть и представляют определенные сложности, устраиваются часто. Но если внимательно изучить вопрос, то особых отличий от обычной двускатной конструкции не найдется.

Утепление и гидроизоляция ломаной крыши

Два слова об исправлении черепичной крыши: Забудьте об этом. Во-первых, большинство систем черепичной крыши гарантированы десятилетиями; во-вторых, такие крыши, как правило, течет в местах, которые вы не можете достичь от лесов, а неподготовленные ноги, забитые на черепичной крышке, будут трещать больше плиток. Все ремонты опытных профессионалов — это те, у кого есть ссылки. время, а сами деньги, обнаружив утечку снизу, но в остальном, оставайтесь на месте.

Мигание является вероятным виновником, если ваша утечка находится вблизи дымохода, долины или вентиляционного отверстия. Посмотрите на коррозию на первых двух и сломанные уплотнения на последнем. На кирпичном дымоходе миномет может рухнуть от мигания или проткновения. Визуальный осмотр скажет вам, нужно ли все вернуть на место с помощью кровельного цемента.

Отличительные особенности

Дизайнеры считают, что такой тип кровли отличается художественной выразительностью, позволяет воплотить в реальность интересные решения проектов. Обладая определенными навыками, такую крышу вполне можно устроить своими силами.

Главное достоинство ломаная кровля демонстрирует на широкой постройке, так как можно с максимальным эффектом использовать чердачное помещение. А вот большая длина пролетов существенно усложнить стропильную систему, окажется малоэффективной.
Итак, сегодня рассматривается ломаная крыша, рассказывается, как сделать её своими руками.

Фиксация утечки: мигающие, долинные и сантехнические отверстия

Процедура ремонта дымовой трубы проста. Используйте проволочную щетку, чтобы вымыть сыпучий раствор и ржавчину, а затем цементный кровельный цемент свободно над любой подозрительной зоной. Вы можете использовать конопатку, чтобы поместить цемент на место, но только шпатель может его правильно распределить.

Чтобы отремонтировать проржаветую долину, используйте оловянные ножницы, чтобы вырезать патч, достаточно большой, чтобы скользить по крайней мере на два дюйма под черепицу с обеих сторон от сверкающего металла. Согните его, чтобы он соответствовал долине, подгонял ее на место, снимал ее. Нанесите толстый слой кровельного цемента на долину и вставьте в него патч. Поместите больше цемента на верхний и нижний края вашего патча. После этого начните экономить деньги, потому что если ваша долина вспыхивает так далеко, шансы хорошие, что вам нужна новая крыша.

Необходимые материалы, видеоролик

Основной упор следует сделать на заготовку древесины, так как она будет использоваться больше всего. Сорта лучше выбирать хвойные, как наиболее мягкие в работе и не особенно дорогостоящие. Понадобится:

  • Брус. Из него формируется стропильная конструкция;
  • Доска обрезная. Она понадобится для обустройства обрешетки. Ее количество определяется применяемым кровельным материалом;
  • Скобы и кронштейны из металла.
    С их помощью будут выполняться крепления элементов стропильной системы.

Более наглядно этот этап работ представлен на видеоролике:

Сантехнические отверстия могут ошибаться в трех местах: резиновый или металлический ошейник вокруг трубы, гвозди, обеспечивающие сверкание и мигание. Используйте шпатель, чтобы намазать старый старый цемент на все, кроме воротника. Для этого используйте Бутиловый каучук или силиконовый конопаток, и действительно вставьте его в сустав влажным пальцем.

Поврежденная асфальтовая гонка на поле — это подарок с небес по сравнению с некоторыми проблемами. Там это, причина и лечение связаны в аккуратном комплекте, особенно после того, как вы купите связку соответствующих черепицы от вашего местного поставщика.

Предварительная обработка

Перед установкой стропил всю древесину следует защитить от воздействия влаги и возможного возгорания. С этой целью каждый элемент обрабатывается специальными составами. Их сегодня имеется достаточное количество.

Используя шпатель, аккуратно сломайте уплотнение гальки, которая крутится прямо над поврежденным. Вы не хотите его разорвать, потому что вам нужно будет запечатать его, когда вы сделаете это, поэтому идите медленно. Гвозди, закрепляющие поврежденную гальку, прячутся под ней, используйте плоскую панель, чтобы удалить их. гайку. Сдвиньте новую заменяющую горелку и прикрепите ее на место. Теперь нажмите на каждую головку гвоздя с помощью кровельного цемента и приклейте нижнюю часть заштрихованной гальки над ней.

Например, галька вдоль долины не может быть прибита слишком близко к миганию, опасаясь прокалывать ее, использовать кровельный цемент на мигающем конце и гвозди на другом конце. Если галька проходит под шагом шага, будьте осторожны, чтобы не повредить проблескивание — вообще. Вы можете увеличить небольшую утечку до главного водопада здесь. Если вы действительно не испытали, это один из тех случаев, чтобы проконсультироваться с экспертом.

Установив стропильную систему, все стыковочные участки рекомендуется обработать дополнительно.

Установка ломаной конструкции

Несмотря на определенные сложности рабочего процесса, все можно выполнить своими руками. Просто необходимо внимательно изучить особенности устройства крыши, составить удобное проектное решение, рассчитав все уклонные углы.

Устройство ломаной крыши: важные моменты перед монтажом

Как только вы определили местоположение утечки, встроенная плоская крыша практически фиксирует себя. По крайней мере, вы не играете горного козла на крутом поле. Район, нуждающийся в ремонте, обычно сидит прямо над утечкой потолка. И это, вероятно, приятный солнечный день, потому что плоские крыши чаще всего встречаются в теплом климате без снега -коэффициент нагрузки.

Сначала сметайте гравий до смолы. Закрепите его стекловолокном или металлическим экраном. Затем нанесите слой кровельным цементом, используйте шпатель, чтобы поднять гравий обратно на место, убедитесь, что утечка крыши не подключена, и вы сделали это.

Чтобы упростить процесс, под стропильные системы можно подготовить шаблон, по геометрии которого можно будет ориентироваться в работе.
Установив и разметив муэрлат, можно поднимать стропила и монтировать их, начиная с первого и последнего элементов. Приняв их за ориентиры, остальные стропила выставить будет проще.
Чтобы придать конструкции дополнительную жесткость, следует установить коньковый брус, соединяющий систему в одно целое.

Установка ломаной конструкции

И все же, возможно, вы прочли это до сих пор и проклинали тяжело, потому что ни одно из предыдущих, похоже, не относится к вашей негерметичной крыше. Вы проверили мигание, карниз и каждый квадратный дюйм своей крыши, а утечка близка к внешняя стена, но нависание, кажется, в хорошей форме. На самом деле, вы не можете снова начать утечку с помощью садового шланга, это происходит только во время естественных ливней.

Защита от влаги и утепление

Проверьте свои отверстия для софитов под карнизами. Ветер может и делает, чтобы вода нарушала правило спуска. Он может быстро привести дождь в отверстие для софитов, и вода будет собираться у стены. Если вентиляционное отверстие вызывает утечку, переместите его в другое место и отремонтировать полученное отверстие в софите.

Защита от влаги и утепление

Чтобы создать комфортную атмосферу в мансарде и понизить затраты на отопление, стоит устроить утеплительный слой и защитить кровлю от влаги. Рекомендуемый для этого вариант – устройство кровельного пирога.

Использование такой схемы позволит экономить на отоплении и устроить оптимальную влажность. Утеплительный материал фиксируется по стропилам степлером, подбивается кровельным покрытием.

Никакого вопроса об этом: безумная задача вылечить утечку крыши может в середине работы заставить вас снимать свою линию безопасности и бросать себя с собственного парапета, особенно если вы были уверены, что это было исправлено четыре предыдущих раза. Когда раздражение ударит, положите свои инструменты, сделайте глубокий вдох и осмотритесь. Честно говоря, разве это не замечательный вид оттуда? Не правда ли, что все в одиночестве, поднявшись высоко? Арен, ты благодарен, в эти трудные времена, что у тебя есть крыша над головой, чтобы исправить?

Устройство обрешетки, кровельные виды работ

Закончив с утеплением и устройством гидроизоляционной прослойки, можно выбрать материал для отделки кровли. От этого будет зависеть, как устроить обрешетку, которая будет служить основой.
Монтажные работы материала следует вести по известной технологии, наличие нескольких наклонных углов влияния на это не должно оказывать. Обрешеточные доски накладываются на специальные рейки, с помощью которых будет выполняться естественное вентилирование кровельной конструкции.

Набивая обрешетку, следует внимательно отслеживать ее размеры, чтобы в дальнейшем не возникли сложности с креплением кровельного покрытия.


Монтажные работы заканчиваются установкой водосточной системы, которая защитит фундамент от лишней воды.


Устройство ломаной крыши считается процессом сложным, требует некоторых навыков. Но если есть необходимость сократить финансовые расходы, то, изучив инструкции, все можно выполнить своими руками.

Крыша тренажерного зала Cross Lutheran повреждена ветром в четверг

По крайней мере, одно здание в Пиджен сильно пострадало от урагана на этой неделе.

Крыша спортивного зала Крестовой лютеранской школы была повреждена во время сильного ветра в четверг. Майк Стинг из школьного комитета по собственности назвал это полной потерей.

Стинг сказал, что повреждение произошло между 7 и 10 часами утра, поскольку он был уведомлен о повреждении около 10 часов утра, а школьная программа дневного ухода за детьми началась в 7 часов утра.м.

«Я предполагаю, что с тех пор, как они начали, в то время не было проблем», — сказал Стинг.

Ветром сорвало резиновую мембрану на кровле, оставив ее болтаться за стеной здания, водосточные желоба сорвало вместе с двумя на четыре, оборван газопровод от отопительных приборов спортзала.

Стинг сказал, что часть обломков, упавших с крыши, могла упасть на автомобили, которые в это время были припаркованы сбоку от здания.

Тренажерный зал открылся вместе с остальной частью лютеранской школы Креста в 2000 году и также служит школьной столовой. О других повреждениях имущества Cross Lutheran не сообщалось.

Стинг сказал, что резиновая мембрана должна быть собрана или заменена по всей крыше. Сантехники ремонтируют или заменяют поврежденные газопроводы. Водосточные желоба тоже придется заменить.

«Один из газопроводов упал на вытяжной вентилятор из кухни», — сказал Стинг.«Он все еще работает, но был деформирован в процессе».

Кросс Лютеранин проконсультировался с Marlette Roofing в четверг утром, но они не хотели идти на крышу, потому что на улице все еще дул ветер. Стинг сказал, что они вернутся в пятницу утром, чтобы сделать крышу максимально водонепроницаемой.

— Это зависит от наличия запчастей, — сказал Стинг, не зная, сколько времени займут все ремонтные работы. «Если им нужно заменить мембрану, это становится проблемой цепочки поставок.Если они есть в наличии, то мы в хорошей форме. Если нет, то кто знает?»

Студенты Лютеранского Креста в настоящее время находятся на весенних каникулах, поэтому никто из них не был на территории, когда произошло повреждение.

Стинг предполагает, что тренажерный зал по-прежнему будет использоваться в ограниченном объеме при условии, что те, кто делает ремонт, смогут сделать его водонепроницаемым.

«Пока не закончат ремонт крыши, скорее всего, тепла не будет», — сказал Стинг.«Поэтому, пока не потеплеет или не починят крышу, они не вернутся на полную мощность».

Barley помогает с ремонтом крыши

ПРИМЕЧАНИЕ РЕДАКТОРА. Фонд Barley MacTavish Fund принимает письма от жителей округа Мидленд о себе или о других людях, в которых объясняется, почему им нужна помощь и что они пытались сделать для решения своих проблем. Пишите в Barley, в адрес фонда Midland Area Community Foundation, 76 Ashman Circle, Midland, MI 48640, или звоните по телефону (989) 839-9661. Не забудьте указать дневной номер телефона и адрес электронной почты.

Имена заявителей никогда не публикуются.

Настоящего Барли Мактавиша не существует. Этот фонд был создан анонимным донором и продолжает существовать при финансовой поддержке частных лиц, а также пожертвований местных жителей во время курортного сезона. Проект был предпринят, чтобы помочь сделать Мидленд немного лучшим местом для жизни. Письма Барли не от реальных заявителей, но представляют собой типичные запросы.

Дорогой Ячмень,

Мой муж трудоголик.Он может починить что угодно, и он смог позаботиться о нашем старом доме на протяжении многих лет. К сожалению, он попал в аварию и сломал лодыжку и запястье. Он не сможет выйти на работу в течение трех месяцев. Когда он не работает, ему не платят.

Недавний шторм повредил нашу крышу. Много черепицы было снесено. Обычно мой муж мог бы легко это починить, но он не может подняться по лестнице и работать на крыше со своими сломанными костями.

У нас есть много лишних гонтов, и нам нужен только кровельщик, чтобы заменить недостающие гонты. Я включил оценку этой работы местной кровельной компанией. Мы не можем позволить себе эти дополнительные расходы с таким количеством недостающих зарплат. Из-за недавнего дождя мы беспокоимся о протечках. Мы знаем, что эта проблема должна быть решена как можно раньше. Спасибо, что рассмотрели нашу просьбу. Мы оба вообще ненавидим просить о помощи.

Дорогой друг,

Это был еще один год всевозможных погодных условий. Я полностью с вами согласен, что за вашей крышей нужно ухаживать как можно скорее.Вы мудры, когда просите о помощи. Я посылаю чек на ваше имя кровельной компании, которая оплатит ремонт крыши. Наилучшие пожелания вам обоим.

Глобальный отраслевой сценарий рынка изоляции кровли из минеральной ваты, ключевые производители и ключевые регионы с 2022 по 2028 год – Business Merseyside

Отчет Global Roof Roof Insights Market с 2022 по 2028 год , опубликованный в настоящее время MRInsights. biz , готов к мозговому штурму, сочетающему отраслевые знания, умные решения, практические решения и самые современные технологии для обеспечить более высокий аналитический опыт.Глобальный отчет о рынке каменной ваты для изоляции крыш содержит всестороннюю оценку разделения на региональном уровне, состояния, темпов роста, максимальных долей рынка для стран и будущих технологий.

Отчет представляет собой идеальное руководство для получения информации или ключевых данных о мировом рынке каменной ваты, растущих тенденциях, использовании продукта, мотивирующих факторах для клиентов и конкурентов, позиционировании бренда и поведении потребителей.

Основные ключевые поставщики/производители отрасли, включенные в этот отчет:

  • Джонс Мэнвилл
  • РОКВУЛ
  • Парок
  • Сен-Гобен
  • ГАФ

СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https://www.mrinsights.biz/report-detail/270646/запрос-образец

Отчет состоит из подробной разбивки по различным типам, включая:

  • Войлок из минеральной ваты
  • Одеяло из минеральной ваты
  • Другое

Географически это исследование разбито на основные страны, включая

  • Северная Америка (США, Канада и Мексика)
  • Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
  • Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
  • Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
  • Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальная часть Ближнего Востока и Африки)

Кроме того, в отчете содержится информация о рыночном потенциале каждой географической области с точки зрения темпов роста, макроэкономических параметров, поведения клиентов в отношении расходов и спроса на продукцию, которые оцениваются в этом исследовании.

Отчет также включает анализ, основанный на различных приложениях, таких как:

В этом отчете представлен всесторонний обзор, доли рынка и возможности роста рынка по типу продукта, применению, ключевым производителям, ключевым регионам, странам, а также прогноз на период с 2022 по 2028 год. Согласно отчету, ожидается, что мировой рынок изоляции кровли из минеральной ваты значительно вырастет, о чем свидетельствуют текущие тенденции, которые подробно изложены в исследовании.Глобальный отчет о рынке каменной ваты Roof Insulation также охватывает важные аспекты повседневной деятельности, такие как запуск новых продуктов, слияния и поглощения и альянсы.

Кроме того, структура документа разработана таким образом, чтобы показать черты судьбы и возможности на мировом рынке изоляции кровли из минеральной ваты в ближайшие годы.

ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https://www.mrinsights.biz/report/global-rock-wool-roof-insulation-market-growth-2021-2026-270646.html

Отчет включает следующие пункты:

  • Он разделяет оценки для регионального и странового сегментов.
  • Тактика и советы новичкам.
  • Отраслевые характеристики, такие как движущие силы, ограничения, возможности, угрозы, проблемы, возможности финансирования и предложения.
  • Предлагает информацию в табличном и графическом виде, которую легко анализировать и сравнивать.
  • Конкурентные тенденции и расширения, соглашения, запуск новых продуктов и приобретения на рынке.

Настройка отчета:

Этот отчет можно настроить в соответствии с требованиями клиента.Пожалуйста, свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону 1-201-465-4211, чтобы поделиться своими требованиями к исследованиям.

Свяжитесь с нами
Марк Стоун
Руководитель отдела развития бизнеса
Телефон: 1-201-465-4211
Эл.

война в Украине фото до и после

By Мария Найт, Шариф Пэджет и Трэвис Колдуэлл, CNN

30 марта 2022

Инна Шеремет вспоминает, как нежно выгуливала свою собаку каждый день в лесах Бучи, живя в Украине ее вся жизнь.

Но 24 февраля в 5 утра она услышала взрывы.

«Я собрала вещи, взяла собаку и ушла», — сказала Шеремет CNN, сбежав до того, как ее квартира на пятом этаже была обстреляна и разрушена.

Та жизнь, которую она когда-то вела — ходить в гости к друзьям, жарить шашлыки рядом с домом, кататься на велосипеде по городу — ушла. «Вся моя жизнь до войны разрушена, — сказал Шеремет. «Все, что у меня осталось, это небольшой мешок с одеждой и собака».

Инна Шеремет запечатлевает жизнь солнечным днем ​​в Буче перед вторжением.Фото: Инна ШереметЛюди укрываются в Буче во время непрекращающихся обстрелов. Фото: Арис Мессинис/AFP/Getty Images Собака стоит между уничтоженной российской бронетехникой 4 марта после нападения на город. Фото: Арис Мессинис/AFP/Getty Images

Буча в Киевской области — один из многих городов, опустошенных ничем не спровоцированным российским вторжением в Украину. Повседневные сцены поездок на работу и встреч с друзьями по выходным сменились ужасами войны, когда миллионы людей вынуждены бежать или искать убежища.

«Некоторых малых городов уже просто нет, — заявил 12 марта президент Украины Владимир Зеленский. — И это трагедия. Они просто ушли. И люди тоже ушли. Они ушли навсегда. Так что мы все на передовой».

CNN поговорила с теми, кому всю жизнь пришлось вырвать с корнем с тех пор, как война началась более месяца назад. Их рассказы о покрытых шрамами ландшафтах, на которых когда-то стояли их родные города, показывают, как много уже было потеряно. Но также и то, за что они борются, поскольку украинские силы продолжают сопротивляться наступлению России.Вот что они должны сказать.

Ирпень

Городская площадь ночью перед Ирпенским городским советом, накануне войны. Фото: Мариана Яновска/Adobe StockЖители эвакуируют Ирпень 10 марта, поскольку российские войска приближаются. Фото: Арис Мессинис/AFP/Getty Images Люди выносят свои вещи из горящего дома 4 марта после интенсивного российского обстрела города. Фото: Арис Мессинис/AFP/Getty Images

Тринадцать лет назад Ольга Добрелия переехала в Ирпень как раз в то время, когда город из небольшого курортного городка превращался в рай для многих семей и молодых специалистов всего в 30 минутах езды от Киева.Добрелия вырастила там свою семью, знала, где лучше всего выпить кофе и где можно найти пиццу, приготовленную на дровах.

«Мы любили и будем любить наш Ирпень в любое время года», — сказала она CNN. «Даже после войны».

Россия начала наступление на город на ранней стадии вторжения, с ракетными ударами и частыми бомбардировками, что привело к обширным разрушениям.

Добрелия рассказала, как укрылась в подвале своего дома, когда рядом со взрывами «было такое эхо, что земля тряслась под нашими ногами.

«Дети плакали и боялись даже вернуться в дом». Вскоре ее семья бежала, уехав на юг, в Черкасскую область, в нескольких часах езды.

Тем временем в городе продолжаются ожесточенные бои.

«При перезарядке вражеской техники люди выбегают из укрытия и имеют возможность сообщить родным, что они живы или попросить о помощи. А иногда пытаются нагреть воду на костре», — рассказал Добрелия. «Ужасная жизнь».

Бородянка

Семьи собираются в детском парке в июле 2021 года.Фото: Александра Байвидович/InstagramЖители идут по улице Бородянки в солнечный предвоенный день. Фото: Александра Байвидович/InstagramЖилой дом на Бородянке, разрушенный российскими обстрелами после вторжения. Фото: Максим Левин/Reuters

В течение недели после вторжения жилой район Бородянка на окраине Киева подвергся массированному обстрелу.

Российские обстрелы не прекращались, ракетным ударом был разрушен большой многоквартирный дом.«Бородянки нет, — заявил 5 марта глава Киевской облгосадминистрации Алексей Кулеба. — Она почти полностью разрушена. Центр города просто ужасен. Бородянка находится под влиянием русских войск; они контролируют это поселение».

Незадолго до начала войны человек по имени Виктор сказал CNN, что он написал своему знакомому, что у него плохое предчувствие. CNN согласился использовать только его имя, чтобы защитить его частную жизнь.

«Я работаю неделю за неделей, уезжая в столицу, где работаю десятки лет.Но в последний раз, когда я уезжал (Бородянка), отчетливо помню, что было ощущение, что я уезжаю в последний раз», — сказал он.

Виктор остался на работе и поддерживал связь с женой и детьми, которые, по его словам, прячутся от русских без света, воды и еды, пытаясь выжить, как могут.

— Мы стали свидетелями гнуснейшего вторжения, — сказал Виктор. «Держимся, надеемся, что наша армия и те, кто нам помогает, смогут остановить Путина на Украине, чтобы этот беспощадный огонь не перекинулся на Европу.

Мощун

Елена Смолыч запечатлела человека, который перед войной ухаживал за полем в Мощуне. Фото: Елена СмолычДома лежат в руинах после сильного обстрела села российскими войсками. Фото: Елена Смолыч

Елена Смолыч и ее семья впервые влюбились в «живописную» деревню Мощунь после посещения там друзей.

Они собрали грибы в лесу и посетили ближайшую конюшню, чтобы научить своего 4-летнего сына ездить верхом. И, в конце концов, они закончили строительство семейного дома своей мечты.Когда началась война, они думали, что Мощунь может быть избавлен от основного удара конфликта из-за его удаленности.

— Мы не собирались уходить, — сказал Смолыч. «Мы считали Мощунь более безопасным, чем Киев, и что в случае нехватки водоснабжения и электроснабжения в селе будет легче выжить».

Но далекий звук артобстрела был слышен во все часы после начала войны. «Звук был сильным, и наш ребенок очень испугался. На второй день войны мы решили уехать, лишь бы увести ребенка от звука артобстрела, до которого было еще далеко.Пока она и ее семья бежали на Западную Украину, ее мать и брат остались в Мощуне, полагая, что так будет безопаснее.

На второй день войны воду отключили, — сказал Смолыч. На следующий день газа не стало. Связь с матерью и братом была потеряна на девятый день, и только на 19-й день их спасли бойцы ВСУ.

«Тяжелая артиллерия непрерывно разрушала дома в поселке, на улицах и в лесу шли стрелковые бои», — сказал Смолыч.«Жили в этом ужасе 19 дней без тепла, электричества, связи и газа».

По их оценкам, около половины села сейчас в руинах, сказал Смолыч. Спутниковые снимки Maxar Technologies от 14 марта показали, что почти каждый дом в северо-западной части деревни получил значительные повреждения.

Чернигов

Весенний день 2020 года у Черниговской филармонии Центр фестивалей и концертов. Фото: Кошмал Виктор/Укринформ/Future Publishing/Getty ImagesДым поднимается 4 марта за железнодорожным вокзалом Чернигова.По словам официальных лиц, 3 марта в результате ударов российских войск по жилым кварталам погибло не менее 47 человек. Фото: Димитар Дилкофф/AFP/Getty ImagesОтель разрушен после предположительного авиаудара 12 марта. Фото: Олег Головатенко/Reuters

Чернигов — город с долгой историей и церквями, датируемыми 11 веком. Виктория Арищенко провела там свою жизнь — здесь она родилась, училась и начинала свою карьеру.

«Я люблю город за его большое количество парков», — сказала она CNN.«Есть пешеходные улицы с кафе и ресторанами. Стадион был. Чистый городской пляж. Много спортивных площадок. Театры и филармонии».

Но мир в городе вскоре был нарушен, когда начались русские атаки. Арищенко говорит, что ее разбудил далекий звук взрывов около 5 часов утра 24 февраля, но в остальном жизнь шла своим чередом.

«Когда ночью в наши дома попали ракеты и выбили окна, мы поняли, что все это для нас значит». Арищенко сказал, что город остался без тепла, электричества и воды.У некоторых даже газа не было. Еды мало, очереди до 3 часов, если что-то открывается.

«Теперь мы живем от сирены к сирене, особенно в темноте, когда ничего не видно и непонятно, с какой стороны может прийти опасность».

Она рассказала, что российские обстрелы участились в местах, где обычно собираются люди. Поскольку согласованного коридора для эвакуации нет, по ее словам, люди бегут из города на свой страх и риск на личных автомобилях.

«В данный момент я дома.Мы уже привыкли и проводим дни дома, несмотря на то, что идут боевые действия. Ночью, когда есть угроза с неба, мы прячемся в подвале нашего дома».

Яковловка

Вид с воздуха на Яковлевку в Харьковской области до вторжения. Фото: Павел Бабешко Яковловка разрушена российской бомбардировкой. Фото: ITNHomes и другие здания были уничтожены в Яковлевке. Фото: ИНН

Яковловка известна как тихий поселок к югу от Харькова на северо-востоке Украины.Именно туда, по словам Елены Гузенко, она часто ходила гулять или навестить могилы родственников. Там же она набирала чистую воду родником.

«Там красивая природа, в центре поселка есть пруд. Местные жители много работали над его строительством и обслуживанием. Чуть больше 10 лет назад была построена красивая деревянная церковь. Весь район съездил посмотреть на это», — рассказала она. «После российской бомбардировки он сломан».

Маленькая деревня была разрушена, по словам местных жителей, четырьмя ударами российской авиации.Отчеты и видео показывают, что дома разрушены, а жители работают над очисткой территории, несмотря на отсутствие помощи.

«Война и обстрелы разделили жизнь на до и после», — сказал Гузенко. «Столько погибших, столько разрушенных домов».

Мариуполь

Люди гуляют по побережью Мариуполя 11 февраля. Фото: Али Атмака/Агентство Анадолу/Getty Images Дети играют в футбол 17 февраля — за неделю до начала российского вторжения в Украину. Фото: Пьер Кром/Getty Images. Украинские сотрудники службы экстренной помощи работают 9 марта возле родильного дома, пострадавшего в результате обстрела.Фото: Евгений Малолетка/AP

Мариуполь, где раньше проживало более 400 000 человек, когда-то был мирным городом с множеством парков, скверов и фонтанов. Но как только началась война, места сбора стали объектом атак русских.

С каждым днем ​​основные услуги, такие как вода, газ, электричество и связь, прерывались по мере приближения атак. Были взорваны родильный дом и школа, действия которых широко осуждаются как военные преступления, как и театр, где укрылись сотни семей, в результате чего погибло около 300 человек, по данным городского совета.

«Мы научились различать звуки крупных артиллерийских орудий, градины и падение бомб», — сказала CNN Татьяна Були, директор Художественного музея Куинджи.

10 марта Були сообщил, что возле их дома взорвалась российская авиабомба. Окна в их квартире были выбиты, а машина повреждена взрывной волной. На следующий день в подъезд их дома влетел снаряд.

«Люди погибли. Надежды на эвакуацию стало очень мало», — сказала она.

Були в конце концов бежала со своей семьей в безопасное место несколько дней спустя, поскольку боевые действия продолжались. «Нашего района, по сути, не существовало, — сказала она. «Он был стерт».

Иван Кузнецов дает представление о Мариуполе до вторжения. Фото: Иван КузнецовПоврежденная церковь 10 марта после обстрела в жилом районе. Фото: Евгений Малолетка/AP

Мариуполь остается в осаде — последние сообщения показывают, что ситуация продолжает ухудшаться, так как все больше жилых домов разрушается, а на улицах накапливается мусор.

Иван Кузнецов, родившийся и выросший в Мариуполе, в начале вторжения находился в Киеве. Он оставил свою основную работу и подписал контракт с Вооруженными силами, чтобы стать частью территориальной обороны Киева, помогая эвакуировать мирных жителей, укреплять здания и помогать военным в случае прорыва России.

Кузнецов не получает никаких известий от членов семьи, которые все еще находятся в Мариуполе, включая его мать и 90-летнюю бабушку, со 2 марта.

«Последнее, что я слышал от своей семьи, что в доме, мне трудно представить, в каких там сейчас условиях, учитывая, что по ночам еще холодно, но то, что я увидел… ужасно.”

14 лучших продуктов для поврежденных волос, от укрепляющих средств до укрепляющих масок для волос

Волосы, подвергшиеся воздействию окружающей среды, подвергаются уникальному стрессу. Будь то привычки, такие как окрашивание и термоукладка, или факторы окружающей среды, такие как воздействие солнца, ущерб, нанесенный прядям, может в совокупности сказаться. Одним из нежелательных последствий является ломкость, то есть, когда волосы отрываются в ослабленном месте, оставляя после себя как взъерошенные волосы, так и пряди, которые беспорядочно падают разной длины.

Почти все может ослабить волосы. Химическая обработка и окрашивание разрушают дисульфидные связи, чтобы вызвать устойчивые изменения, такие как форма волосяного волокна. Кроме того, исследования показали, что внешние факторы, включая загрязнение воздуха и воздействие ультрафиолета, связаны с разрывом дисульфидных связей. Между тем, тепло, влажность и даже вода из душа могут временно разорвать водородные связи. Результатом этого нарушения на молекулярном уровне является общая слабость с накоплением повреждений с течением времени.

Однако дело не ограничивается облигациями. Еще одним последствием стресса является то, что кутикула — внешний слой волосяного волокна, похожий на черепицу на крыше, — может изнашиваться. Со временем этот защитный внешний вид «сбрасывает», говорит парикмахер Felicia Leatherwood, , среди клиентов которой Issa Rae и Wunmi Mosaku . Когда кутикула повреждена таким образом, волосы также не могут удерживать влагу.

В результате отличительными чертами слабых волос являются сухость и ломкость, а также более частая завивка, говорит колорист Дженна Перри, , чьими клиентами в мире моды являются Белла Хадид и Карли Клосс. Все это может привести к легкому запутыванию волос, отмечает она.

К счастью, средств для укрепления волос предостаточно, и теперь многие из них содержат высокоэффективные ингредиенты, которые когда-то предназначались для ухода за кожей. Кожаное дерево особенно любит алоэ вера и глицерин, а также масляные процедуры с маслами жожоба, оливы и кокоса. Тем временем Перри является сторонником лечения пептидами — пептидами, представляющими собой короткие цепочки аминокислот, которые могут образовывать белки, — а также связующими масками, категорией продуктов, которые восстанавливают или восстанавливают эти разорванные связи.

Стоит отметить, что постоянство так же важно, как и само средство. «Домашние процедуры работают, только если вы действительно делаете их регулярно и придерживаетесь графика», — говорит Лезервуд. «Обычно вам нужно придерживаться этого от 30 до 90 дней, чтобы увидеть результаты». В конце концов, если отказ от окрашивания и окрашивания не входит в планы, то этот регулярный уход необходим для сохранения здоровья, увлажнения и силы длинных волос. Хорошие новости? Эти мощные формулы, приведенные ниже, делают это особенно простым.

Расширенная шкала Fujita (шкала EF)

Приложение: Шкала Fujita (или шкала F) и расширенная шкала Fujita (или шкала EF) интенсивности повреждения торнадо



Весы Fujita



Шкала Фуджиты (или шкала F) интенсивности повреждения торнадо. Шкала F была разработана на основе интенсивности повреждений, а не скорости ветра; Приведенные диапазоны скорости ветра оцениваются на основе степени наблюдаемого ущерба.

Масштаб F Символ Расчетный ветер Описание
Ноль (F0) Слабый 40-72 миль/ч Легкий урон. Некоторые повреждения дымоходов; с деревьев сломаны ветки, деревья с мелкими корнями вырваны с корнем, вывески повреждены.
Один (F1) Слабый 73-112 миль/ч Умеренные повреждения. Поверхности крыши отслоились; передвижные дома толкнули фундамент или перевернулись; движущиеся автомобили столкнули с дороги.
Два (F2) Сильный 113-157 миль/ч Значительные повреждения. Крыши сорваны с каркасных домов; мобильные дома снесены; товарные вагоны толкнули; сломаны или вырваны с корнем большие деревья; легкие предметы становятся снарядами.
Три (F3) Сильный 158-206 миль/ч Серьезное повреждение. Крыши и некоторые стены, сорванные с хорошо построенных домов; поезда перевернулись; большинство деревьев в лесной зоне вырвано с корнем; тяжелые машины поднимали и бросали.
Четыре (F4) Насилие 207-260 миль/ч Сокрушительный урон. Хорошо построенные дома выровнены; сооружения со слабым фундаментом, унесенные ветром на некоторое расстояние; брошенные автомобили; генерируются большие ракеты.
Пять (F5) Насилие 260-318 миль/ч Невероятный урон. Прочные каркасные дома отрывались от фундаментов, переносились на значительные расстояния и разрушались; ракеты автоматического размера, находящиеся в воздухе на расстоянии нескольких сотен футов и более; деревья окоренные.






Усовершенствованная шкала Fujita (шкала EF)



Усовершенствованная шкала Fujita или шкала EF, которая начала действовать с 1 февраля 2007 г., используется для присвоения торнадо «рейтинга» на основе предполагаемой скорости ветра и связанного с ним ущерба.Когда исследуется ущерб, связанный с торнадо, он сравнивается со списком индикаторов ущерба (DI) и степеней ущерба (DoD), которые помогают лучше оценить диапазон скоростей ветра, которые, вероятно, вызвал торнадо. Исходя из этого, присваивается рейтинг (от EF0 до EF5).

Шкала EF была изменена по сравнению с исходной шкалой Fujita, чтобы отразить более качественные исследования повреждений от торнадо, чтобы более точно увязать скорость ветра с соответствующим ущербом от урагана. Новый масштаб связан с тем, как спроектировано большинство структур.

ШКАЛА EF
Рейтинг EF 3-й порыв ветра (миль/ч)
0 65-85
1 86-110
2 111-135
3 136-165
4 166-200
5 Более 200



*** ВАЖНОЕ ПРИМЕЧАНИЕ О ШКАЛЕ EF ВЕТРА : Шкала EF по-прежнему представляет собой набор оценок ветра (не измерений), основанных на повреждении.В нем используются трехсекундные порывы ветра, оцениваемые в точке повреждения на основе оценки 8 уровней повреждения по 28 индикаторам, перечисленным ниже. Эти оценки варьируются в зависимости от роста и экспозиции. Важно: 3-секундный порыв – это не тот же ветер, что и при стандартных приземных наблюдениях. Стандартные измерения проводятся метеостанциями на открытых площадках с использованием непосредственно измеренной скорости «одна миля в минуту».




Присвоение рейтинга Tornado с использованием шкалы EF



NWS является единственным федеральным агентством, уполномоченным предоставлять «официальные» рейтинги торнадо по шкале EF.Цель состоит в том, чтобы присвоить категорию шкалы EF на основе максимальной скорости ветра, которая произошла на пути повреждения. Во-первых, обученный персонал NWS определит соответствующий индикатор повреждения (DI) [см. список ниже] из более чем одного из 28, используемых для оценки ущерба. Конструкция или описание здания должны соответствовать рассматриваемому DI, а наблюдаемое повреждение должно соответствовать одной из 8 степеней повреждения (DOD), используемых в шкале. Затем оценщик торнадо сделает заключение в диапазоне верхней и нижней границ скорости ветра относительно того, является ли скорость ветра, вызывающая ущерб, выше или ниже ожидаемого значения для конкретного DOD.Это делается для нескольких структур, а не только для одной, прежде чем будет определен окончательный рейтинг EF.




Усовершенствованные индикаторы повреждений шкалы Fujita



НОМЕР
(Подробности связаны)
ИНДИКАТОР ПОВРЕЖДЕНИЯ СОКРАЩЕНИЕ
1 Небольшие амбары, хозяйственные постройки СБО
2 Жилые дома на одну или две семьи ФР12
3 Передвижной дом одинарной ширины (MHSW) MHSW
4 Передвижной дом двойной ширины МХДВ
5 Квартира, квартира, таунхаус (3 этажа или меньше) АКТ
6 Мотель М
7 Кладочная кв.или мотель МАМ
8 Малый торговый дом. (фаст-фуд) СРБ
9 Мелкий специалист (врач, отделение банка) СПБ
10 Торговый центр Стрип СМ
11 Большой торговый центр ЛСМ
12 Большой, изолированный («большой ящик») торговый дом. ЛИРБ
13 Автосалон АСР
14 Здание автосервиса АСБ
15 Школа — 1-этажная начальная (внутренние или внешние залы) ЕС
16 Школа — мл.или сер. средняя школа JHSH
17 Малоэтажное (1-4 этажа) корп. ЛРБ
18 Среднеэтажное (5-20 этажей) корп. МРБ
19 Высотное (более 20 этажей) ХРБ
20 Институциональная корп.(больница, правительство или университет) ИБ
21 Металлическая строительная система МБС
22 Навес станции технического обслуживания ССК
23 Склад (откидные стены или тяжелые бревна) ВБ
24 Опора линии электропередачи ТЛТ
25 Отдельно стоящая башня ФСТ
26 Отдельно стоящий столб (фонарь, флаг, светильник) ФСП
27 Дерево — твердая древесина ТГ
28 Дерево — хвойная древесина ТС






Другая справочная информация:



Торнадо убивает как минимум 1 человека после того, как он пронесся через Новый Орлеан и его пригороды: NPR

Заваленная мусором улица в Нижнем 9-м округе Нового Орлеана во вторник. Джеральд Герберт/AP скрыть заголовок

переключить заголовок Джеральд Герберт/AP

Во вторник видна заваленная мусором улица в Нижнем 9-м районе Нового Орлеана.

Джеральд Герберт/AP

РАБИ, Ла.— Торнадо пронесся по частям Нового Орлеана и его пригородов во вторник вечером, переворачивая автомобили, срывая крыши с домов и убивая по меньшей мере одного человека в районе Луизианы, пострадавшем от урагана Катрина 17 лет назад.

Другие торнадо, порожденные той же штормовой системой, обрушились на части Техаса и Оклахомы в понедельник, убив женщину к северу от Далласа и вызвав множественные травмы и обширный ущерб, после чего двинулись на восток.

Части прихода Сен-Бернар, который граничит с Новым Орлеаном на юго-востоке, по-видимому, приняли на себя основной удар непогоды, и именно там произошел несчастный случай.Чиновники прихода Сен-Бернар не сообщили подробностей о том, как умер человек; они сказали, что еще несколько человек получили ранения.

По словам шерифа Джимми Полманна, спасатели искали в пригородном приходе людей, нуждающихся в помощи. Президент прихода Сен-Бернар Гай Макиннис сказал, что торнадо нанес значительный ущерб всему приходу.

Телевизионные станции Нового Орлеана

транслировали в прямом эфире изображения шторма, когда он бушевал над мегаполисом.

Торнадо, по-видимому, начался в пригороде, а затем переместился на восток через реку Миссисипи в Нижний 9-й округ Нового Орлеана и части прихода Сен-Бернар — оба сильно повреждены Катриной — прежде чем двигаться на северо-восток.

Многие жители также пострадали только в прошлом году, когда пронесся ураган Ида 4-й категории. Семья Стейси Манкузо только что закончила ремонт своего дома в пригороде Араби после того, как Ида сорвала крышу и нанесла значительный ущерб воде. Затем торнадо во вторник пронеслось по их улицам.Она ютилась в прачечной со своим мужем; двое детей 16 и 11 лет; а собак как часть их новой крыши унесло ветром.

«Мы живы. Вот что я могу сказать на данный момент. У нас все еще есть четыре стены и часть крыши. Я считаю, что мне повезло», — сказал Манкузо. Тем не менее, смерч стал третьим крупным погодным ущербом после «Катрины» в 2005 году.

В Араби в воздухе стоял сильный запах природного газа, когда жители и спасатели стояли на улице и осматривали повреждения.Некоторые дома были разрушены, а обломки свисали с электрических проводов и деревьев. Алюминиевая рыбацкая лодка перед одним домом была согнута в форме буквы C с мотором через дорогу. Столбы электропередач были опущены или наклонены, что вынуждало спасателей медленно ходить по затемненным кварталам, проверяя наличие повреждений.

Мишель Маласович живет в Араби. Сначала она беспокоилась о семье на севере, где тоже страдала плохая погода. Она переписывалась с ними, когда «вдруг свет начал мерцать.»

Ее муж был на крыльце и увидел приближающийся смерч.

«Он становился все громче и громче», — сказал Маласович. посреди улицы прямо сейчас.»

Власти осматривают ущерб в Нижнем 9-м округе во вторник в Новом Орлеане. Джеральд Герберт/AP скрыть заголовок

переключить заголовок Джеральд Герберт/AP

Власти осматривают ущерб в Нижнем 9-м округе во вторник в Новом Орлеане.

Джеральд Герберт/AP По ее словам, в доме

Маласовича дела шли относительно хорошо. С крыльца было снесено несколько колонн, а окна ее джипа выбиты. Вниз по улице был серьезно поврежден дом, а припаркованные машины были снесены ветром: «Здесь это серьезно».

Мэр Нового Орлеана ЛаТойя Кантрелл поздно вечером во вторник написала в Твиттере, что сообщений о жертвах или значительном ущербе в городе не поступало и что энергокомпания работает над восстановлением подачи электроэнергии.

По сообщениям, около 13 000 домов и предприятий остались без электричества в трех приходах вокруг Нового Орлеана. Entergy сообщила, что около 3500 человек остались без электричества рано утром в среду.

В то время как жители столичного региона привыкли иметь дело с суровой погодой, такой как ураганы или проливные дожди, торнадо редко проходит через Новый Орлеан. Торнадо 2017 года нанес значительный ущерб, когда обрушился на восточную часть города.

Федеральные власти и власти штата Луизиана напомнили тысячам выживших после урагана, живущих в предоставленных государством мобильных домах и прицепах для транспортных средств для отдыха, о необходимости иметь план эвакуации, поскольку конструкции могут не выдержать ожидаемую погоду.

Приюты были открыты в преддверии суровой погоды, и многие школы закрылись досрочно или отменили внеклассные мероприятия в некоторых частях Луизианы и Миссисипи.

Штормовой фронт достиг Джорджии в среду утром после проливного дождя, поваленных деревьев и многочисленных предупреждений о торнадо на юге. Крыши нескольких домов были повреждены в Токси, штат Алабама, после того, как там были выпущены предупреждения о торнадо, сообщила Национальная служба погоды в Твиттере.

Неблагоприятная погода обрушилась на Техас в понедельник, где сообщалось о нескольких торнадо вдоль коридора межштатной автомагистрали 35. В Элгине вдоль сельских дорог стояли сломанные деревья, а с ветвей свисали вырванные с корнем сильным ветром куски металла. Жители ступали осторожно, чтобы избежать обрыва линий электропередач, когда они убирали остатки сломанных потолков, снесенных стен и поврежденных автомобилей.

59-летний Дж. Д. Харкинс сказал, что видел два торнадо, пронесшихся мимо его дома в Элгине.

«Раньше там был сарай», сказал Харкинс, указывая на пустой участок в собственности своего дяди, покрытый разбросанными обломками.Он сказал, что здание было пустым, когда обрушился первый торнадо, и что его семья благодарна, что никто не пострадал.

Согласно сообщениям Центра прогнозирования штормов, дома и предприятия по меньшей мере в дюжине округов Техаса были повреждены. Губернатор Техаса Грег Эбботт объявил о стихийном бедствии в 16 сильно пострадавших округах. Эбботт сказал, что 10 человек получили ранения в результате урагана в районе Крокетт, в то время как, по сообщениям, более дюжины пострадали в других местах.

Управление по чрезвычайным ситуациям округа Грейсон сообщило, что 73-летняя женщина была убита в районе Шервуд-Шорс, примерно в 60 милях (95 км) к северу от Далласа, но не предоставило никаких подробностей.

.

Leave a Reply

Ваш адрес email не будет опубликован.
