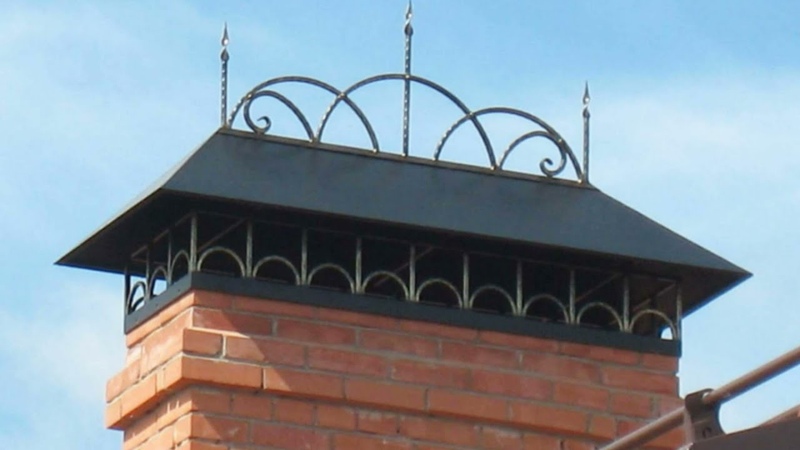

Козырек над печной трубой: Козырек на трубу дымохода: как сделать своими руками

Содержание

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.

6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;

• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:

• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы.

Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя.

Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

  • Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
  • Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
  • Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
  • Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
  • Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

  • В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
  • Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
  • Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

  • На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
  • От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
  • В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т. е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

  • Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
  • Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

  • Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
  • Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
  • Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
  • Отмечаем на чертеже центральную ось дымохода.
  • Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
  • С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
  • Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

  • Внутренняя планировка обустраиваемой коробки.
  • Тип дымохода.
  • Численность этажей.
  • Удобство монтажа дымового канала.
  • Обеспечение доступа для обслуживания.
  • Разновидность материала, использованного при возведении стен и стропильной конструкции.
  • Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

  • Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
  • Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
  • Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять  от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Герметизация печной трубы на крыше из ондулина

Благодаря современным материалам строительные технологии стали проще, однако некоторые элементы конструкций по-прежнему требуют повышенного внимания. Одним из таких узлов является проход дымохода через кровлю: примыкание кровельного покрытия к стенкам трубы часто становится местом протечки. Надежная герметизация печной трубы на крыше из ондулина выполняется с помощью специальных доборных элементов и гидроизолирующих лент, производимых компанией Ондулин.

В течение всего срока эксплуатации дома узел примыкания кровли к трубе «дышит». Это происходит как в холодное время года, так и летом, когда печь не используется. Причинами смещения кровельного покрытия относительно стенок трубы являются изменения температуры, влажности, снеговой и ветровой нагрузок. Предлагаемый способ герметизации печной трубы на крыше из ондулина позволяет компенсировать смещение и предотвратить разрушение кровли, образование щелей и появление протечек.

Для работы необходимы материалы:

— покрывающий фартук Ондулин;

— гидроизолирующая лента Ондуфлеш Супер шириной 300 мм;

— битумный герметик;

— металлические планки, дюбеля, гвозди Ондулин.

Герметизация печной трубы на крыше из ондулина выполняется в следующей последовательности:

— стенки печной трубы и кровельное покрытие очищаются от пыли и грязи. Наслоения удаляются проволочной щеткой или скребком. Жирные пятна удаляются растворителем;

— на кирпичные (бетонные) стенки трубы наносится битумная грунтовка;

— покрывающий фартук обрезается по размеру трубы с запасом в 1 волну на каждую сторону. Фартук устанавливается у передней стенки трубы и крепится гвоздями Ондулин по каждой волне. Гвозди вбиваются на расстоянии 5 см от нижнего края фартука;

— верхняя часть покрывающего фартука крепится к печной трубе гидроизолирующей лентой Ондуфлеш Супер. Концы ленты длиной 20-25 см заводятся на боковые стенки трубы;

— куски ленты для герметизации боковых и задней стенок трубы отрезаются с запасом 20-25 см на каждую сторону. Полосы сгибаются вдоль по всей длине и приклеиваются к кровле и трубе с нахлестом 15 см;

— гидроизолирующая лента у задней стенки трубы накрывается дополнительным листом ондулина;

— верхняя кромка ленты прижимается к стенкам трубы металлической планкой и закрепляется дюбелями. Стык ленты и печной трубы заполняется битумным герметиком.

Гидроизолирующая лента Ондуфлеш Супер может использоваться при отрицательных температурах и способна удлиняться. Эти свойства позволяют обеспечивать герметичность примыкания кровли к стенкам печной трубы в любых условиях.





Как сделать печную трубу на крыше


Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

  • максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
  • расстояние до поверхностей деревянных стен – минимум 250 мм;
  • длина горизонтального участка дымохода до 1000 мм;
  • при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
  • при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.
к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑
1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑
2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

к содержанию ↑

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

к содержанию ↑
Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

    Схема прохода

    Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑
Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑
Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑
Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

1

2

3

4

5

6

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

  • минимальное расстояние от поверхности крыши до стропил 250-300 мм;
  • если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
  • если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

  • на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
  • закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
  • теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Путеводитель по дымоходам | Домостроение

Дымоходные системы не только придают дому особый характер, но и необходимы, если вы планируете насладиться уютом дровяной печи. Это руководство объяснит все, что вам нужно знать о дымоходах и дымоходах, а также о том, как убедиться, что ваш потенциал работает в полную силу.

Почему у нас дымоходы?

Хотя дыры в крышах и стенах древних домов являются свидетельством того, что наши предки знали, как важно выводить дым из своих домов, дымоходы не получили широкого распространения до времен Тюдоров, и даже тогда, только высшими классами, с более простыми людьми, которые вынуждены мириться с задымленными комнатами.

Даже когда использовались дымоходы, они были крайне неэффективными и часто опасными, поскольку были сделаны из плетня и мазни и восприимчивы к возгоранию. К 1710 году все глиняные дымоходы в Англии было приказано перестроить из кирпича.

Тем не менее, плохое понимание тепла и дыма означало, что дымоходы все еще не тянули так, как должны, и только в середине 18-го века, когда такие люди, как Бенджамин Франклин (однажды названный «Универсальный дымовой доктор», ), Чарльз Уилсон Пил и Бенджамин Томпсон — позже известный как граф Рамфорд — участвовали в том, чтобы ситуация улучшилась.

Граф Рамфорд изобрел камин и дымоход, предназначенные для уменьшения дымового загрязнения в Лондоне. Новый камин Рамфорд отражал тепло обратно в крышу, а дымоход был встроен в стену.

Сегодня мощные дымоходы снова в моде, как в этом новом доме в стиле амбара от Hall + Bednarczyk Architects (Изображение предоставлено Саймоном Максвеллом)

Как работают дымоходы?

Джонатон Гринол из Clearview Stoves говорит: «Вы можете запустить плохую печь на хорошем дымоходе, но не хорошую печь на плохом дымоходе. Вот насколько важно, чтобы дымоход работал правильно. Во-первых, вам нужно знать, что заставляет дымоход делать свою работу. Другими словами, почему дым поднимается в трубу, а не уносится в комнату? »

Восходящее движение воздуха и дыма в дымоходе известно как тяга . Тяга возникает из-за того, что горячие газы менее плотны, чем холодные. Нагретые газы в дымоходе легче воздуха в атмосфере и поэтому втягиваются в него.

Логика предполагает, что более высокий дымоход дает большую тягу из-за того простого факта, что в нем обычно больше этого горячего и легкого газа, что создает больше восходящего потока. Однако повышенная тяга, присущая более высокому дымоходу, как правило, компенсируется большим трением в дымоходе и тенденцией газов терять свое тепло при подъеме.

Очень грязный высокий дымоход с грубой облицовкой и плохой изоляцией и возможными утечками воздуха может быть менее эффективным, чем более короткий дымоход с хорошей конструкцией.

Другой физический факт оказывает влияние — хотя и в меньшей степени — на характеристики дымохода. Когда воздух проходит через конец трубки, в конце трубки создается падение давления. Этот принцип был впервые обнаружен итальянцем Г. Б. Вентури почти 200 лет назад и является принципом, по которому большинство карбюраторов впрыскивают бензин в воздушный поток. Ветер, дующий над дымоходом, имеет аналогичный эффект, усиливая сквозняк.

Для того, чтобы дымоход работал хорошо, требуется хороший поток воздуха и чтобы дымоход поддерживал как можно более высокую температуру, поэтому существуют строгие строительные нормы и правила в отношении конструкции дымохода.Например, важно, чтобы дымоходы были изолированы, поскольку это сохраняет дым теплым и снижает вероятность его конденсации в виде отложений смолы. Это особенно важно для дровяных печей, поскольку они горят холоднее угля.

Разъяснение терминов по дымоходу

  • Дымоход: Пустота, через которую продукты сгорания удаляются в атмосферу
  • Вкладыш дымохода: Материал, из которого формируется дымоход внутри дымохода
  • Дымоход: A металлическая труба, используемая для подключения прибора к дымоходу
  • Дымоход: Конструкция, окружающая один или несколько дымоходов
  • Вывод дымохода: Другое слово, обозначающее горшок, колпак или другой метод отделки верха дымохода

Типы дымоходов

Термины «дымоход» и «дымоход» часто путают. Дымоход — это рабочая часть дымохода, которая выводит продукты сгорания вверх и в атмосферу, в то время как дымоход представляет собой конструкцию, построенную вокруг стержня из глины или бетонных вкладышей дымохода, заканчивающуюся горшком (см. Анатомия дымохода ниже. ).

Дымоходы подразделяются на «классы».

  • Дымоход класса 1 обычно используется в домах, построенных до 1960-х годов. Они состоят из кирпичной кладки, расположенной либо на внутренней, либо на внешней стене и содержащей несколько дымоходов для нескольких пожаров (хотя у костров не может быть общего дымохода).Этот тип дымохода может использоваться со всеми типами твердотопливных топок и печей, а также с газовыми каминами. Им потребуется футеровка только в том случае, если они не пройдут испытание на дымность.
  • Класс 2 Системы дымоудаления (диаметр 5 дюймов) часто встречаются в домах, построенных с 1960-х годов. Они состоят из металлической трубы, проходящей через дом, но могут использоваться только с некоторыми типами газовых каминов. Системы класса 2 (сборные) состоят из прямоугольной полой полости, сделанной из бетонных или глиняных блоков, которая поднимается по полости стены к коньковому вентиляционному отверстию или металлическому выходу дымохода на крыше.Они могут использоваться с узкими газовыми каминами
  • Сбалансированные дымоходы: Сбалансированный дымоход выходит из задней части газового камина и получает воздух для горения снаружи и, в свою очередь, выводит продукты сгорания через тот же дымоход
  • Вентилируемые дымоходы по внешнему виду похожи на сбалансированные дымоходы, но воздух для сжигания забирается из помещения, в котором они установлены. Они имеют электропитание и могут располагаться вдали от внешней стены. Оба варианта — хороший выбор там, где нет пригодного дымохода
Большинство дымоходов, как в этом современном каменном доме в Аргайл и Бьют, построены из блоков и могут быть облицованы различными материалами — обычно камнем или кирпичом (Изображение предоставлено John Need)

Материалы для дымохода

Дымоходы и дымоходы доступны из различных материалов, включая нержавеющую сталь, бетон, пемзу, глину или керамику и пластик. Бетон, пемза, глина или керамика все вместе известны как «каменные дымоходы».

Пластиковые дымоходы можно использовать только с низкотемпературными конденсационными приборами, а некоторые дымоходные системы и футеровки из нержавеющей стали предназначены только для использования с газовыми приборами. Однако системы дымоходов из глины и пемзы подходят для использования с деревянными, многотопливными, масляными и газовыми приборами.

Заводские системы дымоходов из пемзы, глины и керамики можно модернизировать, но они, как правило, предназначены для новых построек, так как они требуют фундамента, а их строительство лучше всего доверить квалифицированному каменщику.

Анатомия дымохода

NB: На приведенной ниже схеме изображен каменный дымоход с одним дымоходом. На самом деле дымоход может содержать более одного дымохода, и его тип определяется требуемым теплопроизводящим устройством. Чтобы открыть старый дымоход, дымоход должен быть прочищен и осмотрен профессиональным трубочистом и, возможно, переоборудован в соответствии с правилами.

  • ДЫМОХОД Подкладка: Испытаных огнестойкий материал, который выравнивает внутри дымовых , как правило, изготовлен из огнеупорного бетона или непроницаемой глины, но иногда металла.Все дымоходы должны быть построены с футеровкой для защиты кладки от дымовых газов, из которых футеровка также улучшает поток. Нередко старые дымоходы облицовывались известковым раствором при возведении дымохода, но многие из них вообще не облицовывались. Есть два типа лайнера: класс 1 (твердое топливо) и класс 2 (газ).
  • ДЫМОХОД: Вертикальная труба или воздуховод, обеспечивающий безопасный путь для тепла, дыма и других побочных продуктов горения вдали от камина.Находится внутри дымохода. Дымоходы должны быть достаточно высокими, чтобы обеспечить достаточную осадку — в большинстве случаев около 4,5 м.
  • СОЕДИНИТЕЛЬ ДЫМОХОДА: Подключает камин к дымоходу . Изгибы не должны превышать 45 °, чтобы их можно было подметать чисто.
  • ДЫМОВАЯ КАМЕРА: Пространство непосредственно над заслонкой , где дым «собирается», прежде чем попасть в дымоход .
(Изображение предоставлено:.)
  • ВПУСКНОЙ ВОЗДУХ ДЛЯ СГОРАНИЯ: Для безопасного сжигания топлива в огонь должен подаваться воздух извне дома; это входное отверстие регулирует количество воздуха, подаваемого для горения.
  • СЕРДЦЕ: Основание, изолирующее выделяющий тепло прибор от людей и горючих предметов. Толщина пода зависит от прибора.
  • Firebrick: Laid кладки огнеупорного кирпича, образующая задние и боковые стенки камина. Огнеупорные кирпичи изготавливаются из керамического материала, который в первую очередь выдерживает высокие температуры.
  • СОБРАНИЕ: Узкое отверстие между выпускным отверстием камина и дымоходом , над которым обычно располагается заслонка , для улучшения тяги и снижения давления в дымовой камере .
  • ДЫМОВАЯ ПОЛКА: Горизонтальная поверхность непосредственно за заслонкой камина для предотвращения тяги вниз. Это также помогает дымоходу втягивать дым в дымоход .
  • ДЕМПФЕР: Также называется «горло». Поворотная или сдвижная металлическая заслонка в дымоходе , которая регулирует величину тяги, предотвращая чрезмерные отклонения. Он также может закрыть камин снаружи дома, предотвращая потерю воздуха, когда камин не используется.Иногда находится на приборе.

Важность соотношения

Для того, чтобы открытый камин работал должным образом и чтобы дымоход тянул, соотношение между дымоходом и камином должно быть точно правильным. Дымоходы высотой более 6 м, как правило, должны занимать не менее 1/7 — 1/8 площади камина, например дымоход диаметром 225 мм (9 ″) будет поддерживать проем камина размером примерно до 550 x 550 мм (22 ″ x 22 ″) (см. Строительные нормы J 2.2.)

Для бунгало соотношение должно быть уменьшено до 1/6 .

Основным преимуществом сборных коробок для пожаров и дымоходов является то, что соотношения были тщательно проработаны и, следовательно, их правильное функционирование гарантировано.

Если вы строите новый дымоход, обратите внимание на то, что работает для окружающих домов. Они уже будут построены или адаптированы к местным условиям.

При установке футеровки соединения должны иметь наружные выступы вниз. Идея состоит не в том, чтобы убедиться, что весь дым поднимается вверх, если стыки должным образом герметизированы, а в том, чтобы стекающая вода попадала прямо на дно, где она снова выкипит.

Сколько это будет стоить?

Затраты на материалы для нового дымохода начинаются с около 1000 фунтов стерлингов и могут расти по спирали в зависимости от конструкции. Однако, как правило, здесь присутствует значительный элемент труда.

Бюджетный вариант с дровяной печью — сборный дымоход из нержавеющей стали. В то время как в газовых приборах может использоваться одинарный дымоход, в случае твердого топлива необходимо использовать изолированную двустенную секцию дымохода, чтобы предотвратить конденсацию дыма внутри дымохода.Типичные затраты на материалы для семиметрового двустенного дымохода из нержавеющей стали составляют около 1300–1500 фунтов стерлингов. Основными производителями являются Rite-Vent, Poujoulat и SFL.

Керамические двустенные дымоходы — более дорогой вариант и на 30-50% дороже нержавеющей стали. Керамические дымоходы обычно имеют 30-летнюю гарантию (вместо десяти лет для дымоходов из нержавеющей стали). Они рекомендуются для интенсивного использования, особенно с котлами на биомассе.

Сборные дымоходы из пемзы представляют собой очень простой способ построить долговечную изолированную систему дымохода из каменной кладки по цене, аналогичной стоимости двустенных дымоходов из нержавеющей стали.Вместо того, чтобы покупать компоненты от нескольких разных поставщиков, эти дымоходные системы поставляются в виде комплектов для облегчения сборки. Здесь стоит обратить внимание на имена Isokern и Anki.

Короче говоря, дымоходы требуют фундамента, а стальные или керамические дымоходы — нет. Если вам нужен традиционный горшок, то вам понадобится дымоход, так как вместо него у дымоходов есть выводы. В то время как дымоходы подходят для любого типа конструкции, дымоходы лучше всего работают с блочной кладкой.

Техническое обслуживание

Основная причина дыма, попадающего в комнату из существующей дымовой трубы, которая когда-то работала, — это заблокированный дымоход.Решение состоит в том, чтобы прочистить дымоход. Недостаточное количество воздуха, поступающего в комнату, также может вызвать обратный удар. Имейте в виду, что традиционно в домах было много сквозняков, а сегодня они часто слишком герметичны для открытого огня.

Если вы не дадите огню достаточно кислорода, он найдет свой собственный, втягивая большие глотки воздуха в дымоход и изрыгивая дым в комнату. При необходимости добавьте вентиляционное отверстие на внешней стене рядом с печью или камином.

Ремонт существующих дымоходов

Многие люди захотят сохранить существующий дымоход и приспособить его для использования с дровяной печью.Вы должны проверить, что дымоход исправен и исправен — трубочист должен помочь в этом.

И теперь стало обычным делом устанавливать гибкие вкладыши дымохода, обычно проталкивая их вниз по существующей дымовой трубе. Гибкая облицовка дымохода, хотя часто и не является необходимой, поможет отводить дым и сделает дымоход более эффективным. Ожидайте, что вы заплатите от 400 до 600 фунтов стерлингов за гибкие вкладыши дымохода, а также за ремонтные работы. Имейте в виду, что вам может потребоваться намного больше работы, чтобы вернуть существующий дымоход в эксплуатацию.

Газовые камины

Большинство газовых каминов можно установить с помощью сквозного дымохода, точно так же, как газовый котел. Вы также можете использовать электрические дымоходы, которые позволяют отводить выхлопные газы по более длинным маршрутам, включая изгибы. Это позволяет разместить газовый камин подальше от подходящей внешней стены.

Спасибо Джонатону Гриноллу и Хелен Дэвис из компании Clearview Stoves за их практические советы относительно дымоходов.

.

Как сделать крышу и дымоход в Minecraft

Как сделать крышу и дымоход в Minecraft — Snapguide
1

Сначала постройте дом из любого дерева.

2

Сделайте плоский потолок из того же дерева, что и для внешней стены.

3

Затем используйте лестницу другого цвета и разместите ее на внешнем краю дома. После этого поместите любой блок на внутренней стороне лестницы.

4

Поместите ту же лестницу на блоки, которые вы разместили внутри лестницы, и поместите любой блок внутри новой лестницы.

5

Сделайте то же самое для следующего уровня крыши и продолжайте повторять эти шаги, пока наверху не останется четыре блока.

6

Поместите лестницу в квадрат наверху крыши. Может потребоваться несколько попыток, чтобы плоская часть лестницы не была видна с каждой стороны.

7

Идите к передней части дома, где находятся входные двери, и разбейте четыре блока, чтобы получился квадрат на втором и третьем уровне крыши.

8

Сделайте дымоход из кирпичей и сделайте дымоход на пару блоков высотой и ровным сверху.

9

Если вы не хотите, чтобы дым выходил из дымохода, готово! Если вы это сделаете, то в основном постройте лестницу высотой в три квартала из паутины.

10

Разорвите паутину, которую вы использовали, чтобы получить паутину в нужном месте.Совет: паутина должна касаться только углов.

11

горячие клавиши: предыдущий шаг следующий шаг

НРАВИТСЯ ЭТО РУКОВОДСТВО НРАВИТСЯ ЭТО РУКОВОДСТВО

© 2020 Brit Media, Inc.

Все руководства © 2020 их авторы

Откройте Snapguide в браузере на рабочем столе.

В настоящее время мы поддерживаем последние версии:
Chrome, Safari, IE или Firefox.

Или загрузите наше бесплатное приложение для iOS.

Как к

{{50 — данные.title.length}}

Начни делать свой гид

.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с производительностью их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу подъема горячего воздуха, поскольку он менее плотный, чем холодный.Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в устройство и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода вместе создают тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («водяного столба»).
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем в среднем для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
  4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищает конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчивы к коррозии внутри и погодным условиям снаружи; и
  • должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стены, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда нет огня, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к возникновению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы создают более прочную тягу

Практическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 3 м (10 футов). Эти правила являются минимально необходимым. Часто бывает лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода выше пика крыши, и это намного проще, если дымоход проходит через крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет работать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно приниматься опытным специалистом.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой замкнутый столб теплого, подвижного воздуха, создающего форму «сквозняка». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому подвал дырявого дома кажется «сквозняком», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения на втором этаже более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда устройство, обслуживаемое дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые фабричные камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам понадобится для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кирпичные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах из каменной кладки, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет теплоизоляции и функционирует как теплоотвод, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо ухудшение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и пожары в дымоходах

Когда дрова сжигаются медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру огня в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе — это результат неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходах можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

.

Руководство по покупке крышки дымохода

Для многих процесс выбора заглушки дымохода начинается с вопроса: действительно ли мне нужна заглушка? Правда да. Если у вас есть активный дымоход, у вас должен быть дымоход. Основная причина этого связана с пожарной безопасностью. Когда вы используете камин, вы создаете много искр. Большинство из них остается в топке или у основания дымохода, но некоторые достигают верха дымохода.Если у вас нет крышки дымохода или экрана, чтобы удерживать их взаперти, они могут очень легко воспламенить вашу крышу или любые другие горючие материалы поблизости. Одна искра более чем способна поджечь всю вашу собственность.

Заглушки для дымоходов важны не только из-за того, что они удерживают, но и из-за того, что они не пропускают. Открытые дымоходы представляют собой привлекательные места для гнездования всех видов мелких животных. Птицы — самые распространенные нарушители, но нередко можно найти белок и енотов в открытых дымоходах.Такие гнезда опасны, потому что любой вид засорения дымохода может вызвать скопление дыма внутри вашего дома, а отходы от этих животных могут содержать болезни. И, конечно же, жизнь над действующим камином также небезопасна для животных. Закрыв дымоход, вы защищаете как свою семью, так и своих диких соседей.

Дымоход без заглушки также может пострадать от погодных условий. Без крышки дымохода, защищающей от дождя и снега, вода может просочиться в растворные швы каменных дымоходов и привести к расшатыванию кирпичей.Вода может проникать даже в сами кирпичи, что приводит к растрескиванию, когда вода замерзает и расширяется. Избыточная влажность также способствует росту плесени и является одной из наиболее частых причин неприятного запаха из дымохода. Если у вас металлический дымоход, воздействие влаги может создать еще более серьезные проблемы. Вода может разрушить изоляцию, вызвать ржавчину и в конечном итоге сократить срок службы дымохода. И, наконец, крышка дымохода действительно может улучшить работу дымохода.

Даже если вы не живете в очень ветреной местности, ветер все равно может повлиять на тягу в дымоходе.Сильные порывы ветра могут привести к колебаниям тяги в камине или печи, а не к постоянной, постоянной. Это может вызвать нисходящий поток — серьезную проблему, когда дым от вашего костра направляется обратно в дымоход. Установка заглушки на дымоход может частично блокировать ветер и помочь поддерживать постоянную тягу в дымоходе.

Знайте свои возможности

Теперь, когда вы понимаете, почему крышка дымохода — это необходимое вложение, вы, вероятно, готовы сделать покупку.Прежде чем вы сможете это сделать, вам необходимо определить, какой у вас тип дымохода и дымохода. Эта информация важна, потому что тип дымохода, который у вас есть, определяет, какие заглушки дымохода вы можете использовать, а также размеры, которые вам нужно будет сделать, чтобы убедиться, что ваша заглушка подойдет правильно. Прочтите, чтобы узнать о наиболее распространенных конструкциях дымоходов.

Виды кладки дымохода

Дымоходы с одинарным дымоходом и удлиненными дымоходами

Эти дымоходы имеют одиночные дымоходы, которые выступают над их венцами.Они являются одними из самых распространенных и бывают квадратными, прямоугольными, круглыми и овальными. Тип заглушек для дымоходов, которые они могут использовать, определяется в первую очередь их формой.

Вот ваши варианты укупорки:

  • Квадратные, прямоугольные и овальные дымоходы — Во всех удлиненных дымоходах такой формы используются колпачки, которые крепятся зажимами или винтами. Если вы хотите перекрыть овальный дымоход, просто убедитесь, что вы ищете модель, специально разработанную для закрытия отверстия этой формы.

  • Круглые дымоходы — Для удлиненных круглых дымоходов также можно использовать заглушки дымохода, которые крепятся зажимами или винтами. Однако они также могут использовать вставные заглушки, которые вставляются непосредственно в отверстие дымохода.

Дымоходы с одинарным дымоходом без удлиненных дымоходов

Дымоход этого типа имеет одинарный дымоход, полностью расположенный заподлицо со своим венцом. Опять же, выбор заглушки для дымохода зависит от формы дымохода.

  • Квадратные, прямоугольные и овальные дымоходы — Когда дымоход углублен внутри стен дымохода, невозможно прикрепить к нему колпак дымохода.Если вы хотите использовать колпак дымохода с одинарным дымоходом с нерасширенным квадратным, прямоугольным или овальным дымоходом, вам понадобится модель, которая может использовать ножки или кронштейны. Ножки позволяют превратить установленный снаружи колпачок в колпачок, который можно вставить внутрь дымохода, а кронштейны позволяют закрепить колпачок на короне дымохода. Ножки подходят для большинства ситуаций, но если вы живете в особенно ветреном районе, кронштейны будут вашим лучшим выбором, потому что они крепятся непосредственно к дымоходу.

  • Круглые дымоходы — Вам не нужно прикреплять ножки к крышке с болтовым креплением для защиты круглого дымохода без удлинения. Вы можете просто купить модель, предназначенную для прохождения в дымоходе.

  • Верхние заглушки для дымохода — чаще всего используются для дымоходов с несколькими дымоходами, но одинаково эффективны для перекрытия одинарных дымоходов любой формы. Они крепятся непосредственно к краю дымохода и могут быть закреплены винтами или клеем.

Дымоходы с одинарным дымоходом с гибкими металлическими вкладышами

Металлические футеровки часто используются, когда существующий дымоход из каменной кладки небезопасен или поврежден.Очень легко определить, есть ли у вас такая система вентиляции, потому что вкладыши мягче и гибче, чем другие металлические вентиляционные отверстия. Металлические футеровки из-за своей конструкции закрываются только заглушками дымохода.

Дымоходы

Дымоходы многоканальные — именно то, что подразумевает их название; это дымоходы, в которых имеется более одного дымохода. Им требуются заглушки дымохода, монтируемые сверху, независимо от того, вытянуты у них дымоходы или нет.

Типы заводских круглых металлических дымоходов

Дымоходы одностенные металлические

Этот дымоход состоит в буквальном смысле из жесткой металлической трубы и ничего больше.Они особенно популярны для вентиляции дровяных печей. Когда дело доходит до заглушки, важно выбрать заглушку, предназначенную для работы с одностенной металлической трубой.

Вот варианты заглушек для дымохода:

  • Заглушки дымохода, крепящиеся к наружной стороне дымохода — Эти заглушки прикрепляются к наружной стороне дымохода с помощью зажимов или винтов.

  • Заглушки для дымохода, которые вставляются в дымоход — Выдвижные заглушки для дымохода предназначены для того, чтобы буквально вставлять прямо в дымоход.Затем вы можете нанести клей для более надежной фиксации.

Двустенные металлические дымоходы с воздушной изоляцией

Этот тип дымохода имеет две стены, разделенные открытым пространством, и использует воздух для охлаждения дымохода. Поскольку они настолько специализированы, им требуются заглушки дымохода, специально разработанные для использования с трубами с двойной стенкой с воздушной изоляцией. В идеале вы должны использовать колпак, произведенный той же компанией, что и ваш дымоход.

Металлические дымоходы с двойными стенками и сплошной изоляцией

Этот тип дымохода также имеет внутреннюю и внешнюю стены, но для их разделения используется изоляция. В некоторых случаях изоляция остается открытой, в других — закрывается металлической крышкой. Для каждого типа двустенных труб с монолитной изоляцией требуется своя особая заглушка для дымохода. И, как и в случае с моделями с воздушной изоляцией, по возможности лучше использовать колпачки того же производителя, что и ваша труба.

Металлические дымоходы с тройными стенками с воздушной изоляцией

Они действуют так же, как и двустенные трубы с воздушной изоляцией, только у них три стенки вместо двух. Для них требуются заглушки, специально разработанные для тройных труб с воздушной изоляцией, и, опять же, лучше всего использовать модель, изготовленную компанией, которая произвела ваш дымоход.

Металлические дымоходы с тройными стенками и сплошной изоляцией

Трехстенные дымоходы с монолитной теплоизоляцией состоят из трех стенок, разделенных изоляцией.Вы найдете модели, в которых изоляция остается открытой, а также модели, закрывающие ее металлической крышкой. Ваш выбор заглушек для дымохода будет ограничен теми, которые специально разработаны для вашего конкретного типа трубы.

Специальные заглушки для дымоходов

Стандартные заглушки для дымоходов с их экономичными погодными условиями и защитой от животных являются наиболее распространенными. Однако существует несколько других типов заглушек для дымоходов.Каждый из них предназначен для решения конкретной проблемы с дымоходом в дополнение к закрытию дымоходного отверстия. Ниже представлена ​​информация о пяти основных типах:

Заглушки дымохода увеличивающие тягу

Все заглушки дымохода улучшают тягу, но если вы живете в районе с сильным ветром, стандартной модели может быть недостаточно для предотвращения проблем с нисходящей тягой. В таких ситуациях вам может понадобиться специальный колпачок, увеличивающий сквозняк, чтобы обеспечить правильную вентиляцию камина. Колпачки дымоходов, увеличивающие тягу, основываются на принципе Бернулли для создания более сильных восходящих потоков.Их конструкция заставляет обвиваться вокруг их верха, а не пропускать его через отверстия.

Увеличение скорости воздуха снижает статическое давление над дымоходом и вызывает частичный вакуум, заставляя дым внутри дымохода подниматься вверх. В результате, чем сильнее дует ветер на этот тип шапки, тем лучше будет восходящий поток. И даже неважно, в каком направлении дует ветер. Однако важно отметить, что эти крышки не могут решить проблемы с осадкой, не связанные с ветром.Если у вас есть проблемы с сквозняками, связанные с инверсией воздуха или повышенным давлением в дымоходе, которые могут возникнуть, когда дымоход окружен высокими объектами, вам придется искать другие решения. Кроме того, большинство заглушек, увеличивающих тягу, подходят для металлических дымоходов заводского изготовления. Если вы хотите использовать его для каменного дымохода, убедитесь, что вы выбрали тот, который можно использовать с переходником.

Заглушки для дымоходов с электроприводом

Если у вас есть проблемы с тягой, которые нельзя решить никакими другими средствами, лучшим вариантом может быть электрический колпачок, увеличивающий тягу.Эти изделия действуют как заглушка для дымохода и как индуктор тяги, а также оснащены регулируемыми электрическими вентиляторами, которые позволяют вам напрямую контролировать тягу. Только имейте в виду, что эти покрытия для дымохода из-за своей сложной природы будут намного дороже других разновидностей. Вы также должны поручить их установке специалисту по обслуживанию дымоходов.

Комбинации заглушки и заслонки дымохода

Если у вас старый каменный дымоход с плохо закрепленным, сломанным или отсутствующим демпферным механизмом, нагретый или охлажденный воздух может выходить через дымоход, когда камин не используется.Это приводит к потере энергии и, конечно, потраченным впустую деньгам. Получение комбинации дымохода и заслонки может быть самым простым способом устранить эту потерю энергии, особенно если вы уже планировали приобрести дымоход.

Заслонки в этих комбинированных моделях работают так же, как и в любой другой модели с верхним уплотнением; заслонка находится в верхней части дымохода и управляется кабелем, который проходит через дымоход и соединяется с рычагом, установленным на стене камина. Открыть и закрыть заслонку так же просто, как изменить положение рычага.Примечание о комбинациях заглушек и заслонок: эти заглушки доступны только для квадратных и прямоугольных дымоходов. Если у вас овальный или круглый дымоход, вам придется покупать заслонку и заглушку отдельно.

Заглушки для дымохода, устанавливаемые снаружи

Большинство заглушек для каменных дымоходов монтируются непосредственно на дымоход или венец дымохода. Заглушки дымохода, устанавливаемые снаружи, надеваются на корону и прикрепляются к корпусу дымохода. Это делает их хорошим выбором, если у вас несколько дымоходов, дымоходы необычной формы или плохо сконструированная коронка.Крышки, устанавливаемые снаружи, также обеспечивают лучшую защиту от атмосферных воздействий, поскольку закрывают всю верхнюю часть дымохода. Из-за большого разброса размеров дымохода заглушки для наружного монтажа часто изготавливаются на заказ, но можно найти и стандартные модели. Обычно они подходят для разных размеров и являются гораздо более экономичным вариантом, если вас интересует этот тип крышки дымохода.

Заглушки дымохода для носилок

Заглушки дымохода на носилках позволяют поднять дымоход на один или два фута на высоту, одновременно защищая дом от непогоды и захватчиков животных.Некоторым домовладельцам кажется, что их высокий стиль более привлекателен, чем традиционный колпачок, но мотивация для создания такого вида крышки дымохода чисто практическая. Подняв дымоход, вы сможете решить некоторые из наиболее распространенных проблем с дымным камином.

Как узнать, помогут ли вам носилки дымохода? Взгляните на следующие сценарии и посмотрите, кажутся ли они знакомыми. Просто имейте в виду, что даже если ваша ситуация похожа на описанную ниже, вы не сможете использовать этот тип колпачка, если у вас круглый или овальный дымоход; они доступны только для квадратных и прямоугольных дымоходов.

Иногда дым возвращается в комнату, когда у вас горит огонь. Нисходящий поток может быть вызван множеством разных причин, но если дымоход находится ниже линии крыши и есть конструкции, блокирующие поток воздуха в дымоход, ваши проблемы могут быть вызваны недостаточной высотой дымохода. Когда деревья, другие части вашего дома или близлежащие здания выше дымохода, в дымоходе может не образоваться восходящий поток окружающей среды, и дым может быть направлен обратно в дымоход.Носилки для дымохода могут помочь в этой ситуации, если повышение дымохода на несколько футов сделает его выше, чем окружающие конструкции.

Дымоходы для камина на верхнем и нижнем этаже примыкают друг к другу, и дым выходит из камина на нижнем этаже, когда у вас пожар в камине наверху. Это вызвано отрицательным давлением внутри вашего дома. Когда дым выходит из дымохода, подключенного к вашему камину на верхнем уровне вашего дома, дымоход из дымохода на нижнем этаже автоматически втягивает его обратно.Добавление носилок к дымоходу от камина наверху может устранить эту проблему, потому что это создает больше пространства между двумя дымоходами и повышает вероятность того, что дым от камина наверху сможет выйти из дымохода внизу.

Как выбрать размер

Когда вы узнаете, какой у вас тип дымохода и как вы хотите его закрыть, вы готовы начать думать о размере дымохода. Практически в любой ситуации для определения необходимого размера требуется всего несколько быстрых измерений.Проблема в том, что для разных типов дымоходов и заглушек требуются разные размеры, и если вы не совсем знакомы с ними, может быть сложно определить, какие из них вам нужны. В следующей таблице представлена ​​информация о том, как измерить наиболее распространенные дымоходы для стандартной крышки дымохода.

Измерительные приборы для специальных заглушек дымохода

Измерение специальных заглушек дымохода не сложнее, чем измерение стандартных моделей.Вот что вам нужно сделать для каждого типа:

Заглушки для увеличения тяги

Заглушки для дымохода, увеличивающие тягу, отличаются от стандартных моделей конструкцией их верхних частей, а не способом крепления к дымоходу. Поэтому обычно вы можете измерить их так же, как и стандартную крышку. Это верно даже в том случае, если вы хотите закрыть каменный дымоход и вам нужен переходник.

Комбинации заглушки и заслонки дымохода

Для этого заглушки достаточно измерить внутреннюю длину и ширину прямоугольного или квадратного дымохода.Как только вы это сделаете, вы можете искать модель, соответствующую этим размерам.

Заглушки дымохода, устанавливаемые снаружи (стандартные модели)

При приобретении такой крышки дымохода вам необходимо измерить длину каждой из внешних стен дымохода и высоту самого высокого дымохода. Затем вы можете поискать заглушку, рассчитанную на размеры вашего дымохода. Просто убедитесь, что выбранная вами модель как минимум на пять дюймов выше самого высокого дымохода.

Заглушки дымоходов носилок

Все, что вам нужно измерить для колпака носилок дымохода, — это внешняя длина и ширина дымохода. После этого вам просто нужно найти тот, который соответствует этим размерам.

Что делать, если у меня нет гриппа?

В большинстве дымоходов из каменной кладки есть дымоходы. Но, если после масштабирования домовладелец эквивалент горы. На Эвересте вы обнаруживаете, что являетесь одним из бессмысленных меньшинств, нет причин для беспокойства.Вы все еще можете получить колпак для дымохода. Ваши варианты просто будут ограничены теми разновидностями, которые можно установить непосредственно на корону дымохода.

По сути, у вас есть два варианта. Вы можете использовать либо стандартный колпак с кронштейнами, либо модель, предназначенную для нескольких дымоходов. Независимо от того, какой тип вы хотите, вам нужно будет измерить длину и ширину отверстия дымохода. Это даст вам минимальную площадь, которую должен перекрывать дымоход. Однако, если вас больше интересует максимальная защита, чем минимизация затрат, вы можете получить колпачок, который закрывает все, вплоть до края дымохода.Просто измерьте длину и ширину всего дымохода, чтобы определить самый большой колпак дымохода, который вы можете использовать.

Выбор материала

Заглушки дымоходов обычно изготавливаются из оцинкованной стали, алюминия, нержавеющей стали и меди. Тот, который вам подходит, будет зависеть от ваших приоритетов, предпочтений и бюджета. Читайте дальше, чтобы узнать больше о преимуществах и недостатках каждого типа крышек.

Оцинкованная сталь

Оцинкованные заглушки на дымоходы — одни из самых дешевых.Однако они также являются одними из наименее прочных. Нельзя сказать, что они абсолютно хлипкие — обычно вы получите как минимум пять лет службы из высококачественного, но они гораздо более подвержены коррозии, чем колпачки из других материалов. Как только цинковое покрытие оцинкованной крышки дымохода окажется под угрозой, это лишь вопрос времени, когда оно заржавеет и его нужно будет заменить. Следовательно, этот тип крышки может буквально стоить вам меньше, чтобы купить, но в конечном итоге вы можете потратить больше на обслуживание и замену, чем на более дорогую крышку.

Некоторым домовладельцам не хватает внешнего вида заглушек для дымоходов из оцинкованной стали. Поскольку они построены с упором на рентабельность, они довольно ограничены с точки зрения стиля. Большинство из них просто окрашены в черный цвет и имеют очень простой практичный дизайн. Конечно, внешний вид бейсболки не так важен, как ее характеристики, но об этом нужно помнить, если вы хотите придать своему дому определенный вид.

Алюминий

Алюминиевые заглушки на дымоходы также относительно недороги, их цены находятся в диапазоне, очень похожем на цены на модели из оцинкованной стали.К сожалению, алюминиевые колпачки тоже не отличаются особой прочностью. Они обладают лучшей коррозионной стойкостью, чем колпачки из оцинкованной стали, но значительно менее прочны. Частично это происходит из-за того, что они меньше весят и мягче по своей природе, что значительно упрощает нарушение их крепления при ветре и экстремальных погодных условиях. Алюминий обычно более склонен к изгибу, чем оцинкованная сталь.

Однако с точки зрения внешнего вида алюминиевые колпачки имеют преимущество перед стальными оцинкованными.Их яркая и блестящая отделка делает их немного более изысканными, хотя их дизайн не намного разнообразнее, чем у оцинкованных моделей. Алюминий также довольно устойчив к накоплению сажи, что позволяет ему сохранять привлекательный блеск при менее частой очистке.

Нержавеющая сталь

Заглушки для дымоходов из нержавеющей стали обычно считаются лучшим сочетанием производительности и стоимости. Они немного дороже алюминиевых и оцинкованных колпачков, но намного жестче.Нержавеющая сталь настолько устойчива к коррозии, что почти не ржавчина, и более чем достаточно прочна, чтобы выдерживать суровые погодные условия. На этот тип крышек нередко распространяется расширенная или пожизненная гарантия. И они практически не требуют обслуживания. Если ваша кепка каким-то образом не сорвана с вашей крыши, самое большее, что вам когда-либо понадобится, — это быстрая чистка.

Как и алюминиевые модели, заглушки дымохода из нержавеющей стали обычно более привлекательны, чем заглушки из оцинкованной стали. Они от природы блестящие, и, поскольку они не тускнеют, они остаются такими же со временем.Если вы хотите, чтобы колпачок дымохода выглядел свежо и чисто, возможно, вам подойдет нержавеющая сталь.

Медь

Если стиль является приоритетом, лучшим выбором будет медная заглушка для дымохода. Независимо от того, решите ли вы сохранить их первоначальный цвет или позволить им развить естественную зеленую патину, эти колпачки естественным образом улучшат большинство кирпичной кладки и имеют элегантный вид, который другие крышки дымоходов просто не могут обеспечить. Многие люди с историческими домами предпочитают их из-за их классического внешнего вида.

Медные заглушки для дымоходов также очень прочные. Они имеют свойства коррозионной стойкости, аналогичные свойствам стали, и так же маловероятны ржавчины. Кроме того, поскольку медь тяжелее и, как правило, прочнее нержавеющей стали, медные колпачки часто считаются самым прочным вариантом, когда речь идет о покрытиях дымоходов. На большинство моделей предоставляется пожизненная гарантия. Однако за всю эту силу и красоту приходится платить.

Медные колпаки для дымоходов намного дороже, чем колпачки из других материалов.Медный колпачок может легко стоить почти в четыре раза дороже сопоставимой модели из оцинкованной стали и в два раза дороже, чем крышка из нержавеющей стали. В плане обслуживания медь также может быть довольно требовательной. Если вы хотите сохранить первоначальный цвет медного колпачка, вам придется регулярно его чистить и постоянно наносить защитное средство. Вы, конечно, можете нанять кого-нибудь, кто сделает это за вас, но это значительно увеличит ваши общие расходы.

Размер ячеек и заглушки для дымоходов в калифорнийском стиле

Как вы, возможно, заметили, колпачки дымоходов имеют размер ячеек 3/4 «или 5/8».Эти цифры относятся к размеру отверстий на экране крышки. Модель с сеткой 3/4 дюйма имеет большие отверстия, чем модель с экраном 5/8 дюйма. В целом по производительности они не сильно различаются. Обе модели обеспечивают отличную защиту от погодных условий и животных, и одна разновидность не обеспечивает лучшего восходящего потока, чем другая. Так в чем же тогда разница?

Ответ связан с пожарной безопасностью и строительными нормами. В некоторых областях, особенно в лесных массивах или рядом с ними, действуют строительные нормы и правила, согласно которым все колпачки дымоходов должны иметь искрогасители 1/2 дюйма.Это означает, что сетка, используемая на крышках дымоходов, должна быть достаточно маленькой, чтобы через них не проходила полудюймовая сфера. Есть надежда, что, удерживая искры размером больше полдюйма от дымохода, вы сможете снизить риск возникновения лесных пожаров.

Заглушки

с сеткой 3/4 дюйма не могут соответствовать этому стандарту, поэтому людям, живущим в местах с этими законами, нужна была альтернатива, следовательно, колпак дымохода с сеткой 5/8 дюйма. Колпачки с ячейкой 5/8 дюйма стали отраслевым стандартом для областей, где требуются искрогасители 1/2 дюйма.На самом деле, их так много можно найти в Калифорнии, одном из крупнейших пользователей колпачков с мелкой сеткой, что их часто называют колпаками для дымоходов в калифорнийском стиле.

Когда следует использовать колпак для дымохода с сеткой 5/8 «?

Самая очевидная причина использовать заглушку для дымохода с сеткой 5/8 дюйма заключается в том, что это требуется в соответствии с вашими местными строительными нормами. Если вы не знаете, какие нормы действуют в вашем районе, самый простой способ узнать это — связаться с городской службой безопасности. муниципальный департамент. Даже если местные законы не требуют использования искрогасителя 1/2 «, есть несколько других ситуаций, в которых вы можете подумать об инвестировании в него.

Если, например, ваша крыша покрыта деревянной черепицей или у вас есть деревья или деревянные конструкции рядом с вашим домом, может быть хорошей идеей приобрести колпак дымохода с меньшей сеткой. Точно так же домовладельцы, живущие в районах с особенно засушливым климатом, выиграют от использования такого типа кожуха дымохода. Бейсболки с сеткой 5/8 дюйма обычно не стоят намного дороже, чем модели аналогичного размера 3/4 дюйма, а дополнительная защита, которую они предлагают, стоит дополнительных денег.

Стандартные аксессуары

Как правило, заглушки дымохода не требуют большого количества принадлежностей.Однако в некоторых ситуациях вам могут понадобиться дополнительные услуги. Ниже приведена некоторая информация об аксессуарах для заглушек дымохода, с которыми вы, скорее всего, столкнетесь.

Адаптеры

Адаптеры, вероятно, являются наиболее распространенным аксессуаром для заглушек дымохода. Есть четыре основных типа:

  • Заводские адаптеры для дымоходов в каменной кладке — Они позволяют использовать специальные заглушки для дымоходов, которые обычно разрабатываются для заводских дымоходов, например, увеличители тяги, используемые с каменными дымоходами.

  • Переходники формы дымохода — Этот тип переходника позволяет использовать заглушку дымохода с формой дымохода, для которой она изначально не предназначалась. Вы найдете их только для каменных дымоходов.

  • Ножки — позволяют использовать стандартный колпак с одинарным дымоходом с квадратным, прямоугольным или овальным дымоходом для каменной кладки, который не удлиняется. Вы просто прикрепляете их к крышке и вставляете в дымоход, как будто вы вставляете модель. Они являются хорошим выбором для большинства установок, но если вы живете в особенно ветреном районе, вам лучше приобрести кронштейны, потому что они обеспечивают более надежную фиксацию.

  • Кронштейны — они также позволяют использовать стандартный одинарный колпак с квадратным, прямоугольным или овальным дымоходом для каменной кладки, который не удлиняется. Они более безопасны, чем ножки в ветреную погоду, потому что устанавливаются прямо на корону дымохода.
Клеи, герметики и винты

Заглушку дымохода можно закрепить клеем, герметиком или винтами. Если для вашей крышки требуются винты, они обычно прилагаются к вашей покупке.Но, если вам понадобится клей или герметик, возможно, вам придется покупать их отдельно. В инструкции по установке заглушки на дымоход подскажут, какой герметик или клей вам следует искать.

Защитные средства

Большинство заглушек для дымоходов не требуют какой-либо дополнительной обработки для поддержания их в хорошем состоянии. Но если у вас есть медный или алюминиевый колпачок и вы предпочитаете, чтобы он оставался блестящим, вам необходимо нанести защитное средство. Большинство из них доступны в удобных контейнерах для распыления и защитят колпак дымохода от грибка и масла, а также воды.Они также обычно высыхают и не портят внешний вид вашей кепки.

Делаем выбор

При выборе заглушки для дымохода нужно многое учитывать, но это не значит, что это должно быть тяжелое занятие. Как только вы поймете, какие у вас есть варианты и как определить свои потребности, вы обнаружите, что процесс выбора на самом деле довольно прост. Фактически, после небольшого исследования, самое сложное, что вам придется сделать, — это выкопать лестницу из гаража.

Об авторе
Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из сертифицированных нашим Национальным институтом каминов (NFI) технических специалистов и контент-менеджером брендов eFireplacestore, eCanopy и EliteDeals. Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесине, газу и пеллетам.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными.Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

.

Кладка печной трубы

Назначение печной трубы — не только усилить тягу, но и поднять газы как можно выше над землей. Чем выше печная труба, тем сильнее тяга в печи. А я бы сказал, что сильная тяга в печах жилищно-коммунального назначения не нужна, для них нужна нормальная тяга, да и она из наилучшей печи уносит на улицу 75% тепла, вырабатываемого топливом.

Труба, стоящая на печи, называется насадной, отдельно стоящая на грунте — коренной. Есть трубы, расположенные на капитальных стенах кирпичных зданий, они близки к коренным. Но есть грубы, которые не относятся ни к насадным, ни к коренным, потому что расположены в чердачном помещении сельских домов на специальных возвышениях — площадках. От печи к такой трубе подводят на весу горизонтальный газоход — боров.

Насадная труба начинается сразу же сверху перекрытия печи. По всей ее высоте в трех местах выкладывают нужные напуски. Первые напуски (противопожарная разделка) делают в потолочном проеме, они расширяют трубу до нужного размера. В старину по трубе судили о характере хозяина, его положении, склонности к архитектурному убранству дома. Все трубы делали только из кирпича. Сейчас, правда, в моде трубы асбестоцементные да железные, а они внутри обрастают смолой, выделяемой сгораемым топливом, возгораются, а асбестоцементные трубы лопаются.

Кирпичная труба придает дому дополнительную красоту. Выкладывать трубу можно по ребру обрезной доски, рейке или шпагату, закрепленным от потолка до крыши в отвесном положении. Почти все печные трубы стоят двумя- тремя стенками на стенках печи, которым приходится выдерживать очень большие нагрузки, поэтому при кладке надо использовать только качественный кирпич.

Самая надежная печная труба — из красного хорошо отожженного кирпича, сложенная на известковом растворе. Он теплый и пористый. Такие трубы долговечны. Швы в трубах пропускают воздух, поэтому они дышат и не “потеют” внутри. Нельзя класть трубу на растворе, состоящем только из цемента и песка. Такой раствор очень плотен, не пропускает воздух и “потеет”, поэтому образуются потеки, которые, смешиваясь с сажей, проходят сквозь швы стенок печи и не только портят побелку грязными пятнами, но и издают неприятный запах. За неимением извести в раствор можно добавить разведенную до состояния жидкой сметаны глину. Раствор станет более рыхлым и не будет потеков сажи.

Когда говорят: “Пора закрывать трубу”, имея в виду задвижки или вьюшки, то это свидетельствует о том, что труба начинается выше этих приборов. До них из топки доходит самый горячий воздух, жар. Он, как и огонь, сжигает выделяемые при сгорании топлива химические вещества. Труба, в которой образуется тяга, выводит из печи и частично из помещения все запахи, поэтому они не могут и не должны попасть из печи в помещение.

Нельзя класть печную трубу над полупустым местом . В таких местах в русских печах, каминах закладывают металл, железобетон или делают арочное перекрытие. На печах, сложенных на ребро, с толщиной стенок 65 мм при хорошей перевязке печной кладки можно ставить сверху трубу. Нельзя заужать газоходы трубы, так как от них зависит количество сажи, оседаемой в трубе и газоходах. Во время возгорания топлива выделяется много дыма, и газоход трубы должен быть достаточно широким, чтобы быстро вывести его на улицу. Сверху потолочного перекрытия (начиная от разделки) трубу чаще всего кладут на сложном растворе, а он жестче, чем глиняный, швы из него получаются толще, поэтому трубу от разделки лучше класть до крыши все же на глиняном растворе. В каждом доме труба имеет свою высоту.

Как узнать, сколько на трубу пойдет кирпича. Для этого нужно замерить высоту будущей трубы от верха печи плюс 30 см над крышей. Высота ряда в среднем составляет 7 см. Например, высота вашей трубы 2 м 35 см. А сколько в ней рядов? Высота трубы делится на высоту ряда, получаются 34 ряда. В одном ряду трубы укладываются 4 кирпича. Умножаем эти 4 кирпича на 34 ряда, получаем 136 кирпичей на трубу. Но в трех местах трубы нужно сделать еще расширения, на которые тоже потребуется кирпич, в среднем 70 штук. Итак, на такую трубу пойдет 210 кирпичей. Если в одном ряду трубы будут укладываться не 4, а 5 кирпичей, то по этим подсчетам на такую трубу пойдет 240-270 кирпичей.

Разделка трубы в потолочном проеме

До начала кладки разделки (расширения) трубы нужно проверить горизонтальность кладки, определить, сколько рядов осталось до потолка, учесть высоту разделки, осадку, к примеру, бревенчатого дома. На рисунке показана разделка при размере газохода трубы 13,5×26 см в доме, уже давшем осадку. Если сделать на таком же уровне кладку разделки в новом бревенчатом доме, то после его осадки верхний ряд разделки окажется на чердаке, а место, где раньше была разделка, будет выглядеть как дыра. Значит, в новом доме, учитывая его вероятную осадку, разделку нужно начинать не менее чем на 7-10 см ниже потолка.

Разделка трубы в потолочном проеме при размере газохода 13,5×26 см

Следует учитывать, что у каждого материала разная осадка. В зависимости от высоты помещения и печи разделка будет начинаться на несколько сантиметров выше или ниже. Если разделка будет на один ряд ниже, то верхний напуск будет выглядеть немного шире, но так как это под потолком, то после кладки все ряды разделки будут смотреться одинаковыми по высоте. Существует правило: если не знаете размер осадки дома, то разделку лучше сделать ниже потолка. Удобнее разделку трубы делать в четыре напуска А до 3 см по шаблону, начиная кладку с угловых кирпичей и выравнивая сверху и сбоку ряда правилом. Размер газохода в разделке должен быть таким же, каким был в начале кладки (в стояке трубы), поэтому в 1-м ряду разделки изнутри нужно класть четвертки кирпича Б заподлицо с газоходом. Случается, что разделка без перевязки с центром отваливается, ведь на нее сверху могут наступить, когда ходят по чердаку. Поэтому связывать ряды с центром нужно обязательно.

Иногда советуют делать напуски в разделке более 6 см. Однако, при таком напуске кирпич от давления сверху просто выворачивается из кладки. Нужно знать, что при кладке разделки с напуском даже в 25 мм свисающий кирпич все равно старается наклониться над пустотой. Во 2-м ряду связывают кладку с серединой трубы. Его можно положить так, как положен ряд 2(a), где к трехчетверткам прикладываются квадратные кубики, но их труднее сделать. Напускающие 3-й и 4-й ряды хорошо начинать от газохода, тогда вокруг него кирпичи закрепятся с нижним рядом, и к ним легче класть наружные кирпичи вприжим с напуском, но все равно напускаемую часть кирпича нужно несколько секунд поддерживать, пока влага из раствора не впитается в кирпич. Внутренний шов будет хорошо удерживать кирпич от наклона.

Разделку делают в целях пожарной защиты, поэтому швы должны быть как можно тоньше. Тесаная или отколотая часть кирпича должна быть притерта (выровнена) плоскостью кирпича или наждачным камнем. Перед тем как что-то еще отколоть от уже отколотого кирпича, нужно сначала выровнять место откола. Лучше всего напуски в разделке в первых трех рядах делать по 32 мм. Эти напуски позволяют сделать постепенное с одинаковым шагом расширение трубы с каждой стороны в полкирпича плюс шов. В процессе разделки кладку 4-го ряда начинают от газохода из целого кирпича.

Во 2-м ряду есть шесть швов В от газохода до края разделки. Этот ряд ниже потолочного перекрытия, поэтому такие швы опасности не представляют. Но если эту кладку сделать в середине деревянного потолочного перекрытия, то при неполных швах и в случае трещин при неравномерной осадке фундамента печи существует опасность возникновения пожара. Чтобы этого избежать, возле частей сгораемого потолка разделку делают кольцами (3-6-й ряды) так, чтобы шов от газохода перекрывался серединой кирпича Г второго, наружного, кольца. Так как сверху потолка делают тепловую засыпку из сгораемых материалов (листья, опилки, торф и т. п.), то потолочную разделку кладут на один-два ряда выше засыпки.

Разделка трубы в потолочном проеме при размере газохода 13,5×13,5 см

Кладку можно заканчивать так, как показано на обычных порядовках, но в таком случае верхние ряды в месте Д не будут связаны между собой и возникает такое ощущение, что они могут разойтись. Для надежности я делал кладку так, как показано на рисунках. Сверху такого ряда начинается труба, которая закрепит кладку разделки. Хорошо бы верх разделки закончить уступами по 6 см вокруг всей разделки, как это показано в 7-м ряду, где кладка разделки выполнена при размере газохода трубы 13,5×13,5 см.

Иногда при выполнении кладки в середине потолочного проема, когда последние в ряду кирпичи кладут друг к другу с тонким швом, создается неуверенность в прочности шва. В таком случае шов нужно уплотнить. Делают это так. Лезвие молотка всей шириной всовывают в шов между кирпичом и потолком и, наклоняя молоток, лезвием плотнее прижимают кирпичи друг к другу по их середине. До крыши кладут ровный стояк трубы.

Изготовление в кровле отверстия для трубы

Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика. Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.

Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.

Кладка трубы над крышей

При кладке труб над крышей для подмостей я всегда использовал обычную деревянную лестницу 1. Если ее не было, то делал ее сам — к широкой доске прибивал деревянные бруски. Чтобы лестница держалась на крыше, вверху я прибивал к ней крепкий деревянный брус 2, который зацеплял за конек крыши. Если есть возможность, то хорошо и с другой стороны трубы положить лестницу или доску с набитыми планками. Через отверстие под трубу в крыше сверху на лестницу складывал кирпичи 3. Если лестницы были с двух сторон, то кирпича хватало на всю небольшую трубу. Однако лучше кирпич поднимать к трубе с улицы за два-три раза. Так будет удобнее работать.

На лестничной перекладине первый кирпич лежит ложком, одним ребром на крыше, другим с небольшим перевесом на перекладине, потому что лестница низкая. Если первый ряд положить тычками, как второй, то кирпич не будет держаться. Для второго (тычкового) ряда больше опоры. Вся тяжесть идет на лестницу. Кирпич можно класть и выше, на следующую перекладину, и ниже. На такую площадку из кирпичей чаще ставят не ящик, а ведро с раствором. Чем шире лестница, тем шире можно положить кирпичный столбик.

Во время кладки трубы, когда она уже выше крыши, удобнее ставить ведро с раствором сзади трубы. Периодически надо проверять вертикальность кладки трубы. Когда дом еще без кровли или вокруг трубы большое пространство, от давления сверху труба может наклониться. Чтобы этого не произошло, надо снизу к обрешетке крыши или вплотную к стропилам к возводимой трубе временно прибить брус или доску, это не даст трубе отклониться от вертикального положения.

В месте вывода трубы на крышу необходимо опоясать трубу кровельным железом во избежание попадания осадков под кровлю. Для этого над кровлей со всех сторон стояка трубы делают с наружной части “выдру” — углубление, куда вплотную к трубе подводят кровельное железо — “воротник”. Углубление получается благодаря напуску рядов кладки со всех сторон трубы. Напуск делают не менее 2,5 см. В зависимости от крутизны ската крыши делают выступы-напуски А по количеству рядов в тумбе-распушке. Из-за различной крутизны ската крыши нельзя точно сделать чертеж порядовок тумбы- распушки, это единственное место в печи, где невозможно дать точные порядовки. Чтобы над крышей в трубе выложить тумбу, а под ней “выдру”, нужно кирпичные напуски возле крыши делать над пустотой. Они могут получиться где выше, где ниже.

Проще кладку вести по П-образной опалубке 1 из трех обрезных досок шириной 7-10 см, сбитых небольшими гвоздями 2. Обычно такую опалубку я ставил на обрешетку крыши. Всю трубу сверху крыши кладут на растворе, не поддающемся разрушению от осадков, на один ряд ниже крыши. Если позволяет подъем крыши, то 1-й ряд напускается сразу на три стороны, как 2-й ряд. Остальную кладку 1-го ряда изнутри ведут заподлицо со стояком трубы. Все напуски от трубы — по 3 см. Со 2-го ряда начинаются напуски Б над боковыми стенками. Высота напусков над кровлей крыши — не менее 5-7 см. Если высоту воротника над кровлей сделать ниже 10 см, а труба будет находиться внизу крыши, то сильные дожди образуют на крыше водяной ручей, который может подняться выше железного воротника В. Вода замочит трубу и попадет в помещение.

Воротник показан только одной контурной линией, чтобы была видна кладка стояка Г трубы. В порядовках тумбы над стояком трубы 1-й ряд кладут с напуском Д только над передней стенкой, что хорошо видно в другом ракурсе — на порядовке. 1-й ряд в середине тумбы я никогда не выкладывал четвертками, так как газы идут посередине трубы, и, когда в образующейся выемке в местах отсутствующих четверток осядет много сажи, пора будет чистить всю трубу. Если трубу чистить зеленым веником, то сажа удалится из всех уголков. Обычно четвертки усложняют работу, через несколько лет они обычно выпадают из кладки в низ газоходов. 3-й ряд кладут по 2-му ряду с перевязкой. Удлиняют напуски над боковыми стенками и делают внутренние выступы в боковых стенках, расширяя в этом месте газоход. Так с каждым рядом в том месте, где идут напуски, увеличивается размер газохода. Дальше также по доске продолжается кладка с постоянным напуском из неполных кирпичей. 4-й и 5-й ряды — последние перед напуском над задней стенкой. Они выше кровли, где будет железный воротник сзади трубы.

Так как за трубой всегда скапливается мусор (пыль, листья и т. п.), то в этом месте железо ржавеет, образуя дыры в воротнике. Чтобы увеличить долговечность воротника, предлагаю в 4-м и 5-м рядах одну из боковых стенок Е сделать длиннее на 3 см. Кладка задней стенки пойдет наискось. После кладки у этой стенки один угол в кровле будет выше, и вокруг трубы получится желоб с наклоном, из которого мусор будет смываться дождем. При этом немного усложняется кладка задней стенки, так как придется стесывать прямоугольные части кирпича на косые. Кладку можно делать и обычным способом — по 3-му ряду без удлинения стенки, тогда сзади трубы желоб будет без наклона. В 6-м ряду заканчивают кладку напусков над задней стенкой (показана пунктиром). 7-й ряд кладут точно по 6-му ряду. 8-й ряд напускают внутрь трубы над газоходом. С этого ряда кладку делают опять отвесно по стояку трубы. Начинают кладку шейки трубы до нужной высоты из пяти кирпичей в одном ряду.

Трубу заканчивают кладкой оголовка из трех рядов с двумя напусками — 13-15-й ряды. Кладка оголовка всегда подвергается воздействию осадков, морозов, газов. Мокрые швы мороз замораживает, а теплая погода размораживает. Швы и кладка не выдерживают перепада температур и разрушаются. В кладке оголовка бывает много четверток кирпича с толстыми швами. Швы намокают, и мороз постепенно их расширяет. Они делаются слабыми, и раствор высыпается из швов. Чтобы увеличить срок службы трубы, нужно всегда думать о том, как положить оголовок так, чтобы почти не использовать четвертки, а вертикальные швы были как можно тоньше.

После кладки на выступах тумбы и оголовка трубы делают наклонную набивку из прочного цементного раствора, которую хорошо “пожелезнить”- посыпать сверху сухим цементом и пригладить мастерком. Она служит для ската осадков. Слабый состав быстро разрушается. Кладка шейки трубы с острыми углами. При желании можно на углах стесать фаску, как при штукатурке углов. Кладка шейки трубы со стесанной по 4 см с каждой стороны фаской углов 3. Если стесать меньше, то с земли не будет четко видна красота кладки. Кладку трубы в данном варианте можно производить по порядовкам. Углы трубы, как и углы дома, подвергаются сильным дуновениям холодных ветров. Толщина стенок трубы составляет 12 см. В местах стесывания углов толщина трубы значительно больше (даже после стесывания она будет не менее 14 см).

Стесывание угла на нет к фаске угла начинают в 11 -м ряду, отступая от низа угла на 2 см. С 12-го по 1б-й ряды выполняют однотипную с перевязкой кладку кирпичами со стесанными углами. В 17-м ряду делают стесывание, подобное тому, какое было выполнено в 11 -м ряду, но отступив на 2 см от верха утла. Остающиеся в этом ряду нетронутыми 2 см делают утлы красивее и создают для напускаемого ряда оголовка и лучшую опору, и прочность кладки. Шейка трубы получится из восьми рядов, но для более высокой трубы эту кладку можно продолжить. 18-20-й ряды в варианте со стесыванием углов кладут точно так же, как и 13 -1 5-й ряды в варианте без стесывания углов. Углы трубы стесаны, а в оголовке-колпаке два напускающих ряда. Так труба смотрится красивее, но если ее накрыть колпаком из оцинкованного железа, а сверху поставить в профиль петуха, то будет еще красивее.

Так как кирпич бывает разного размера, то, перед тем как класть оголовок трубы, на полу раскладывают насухо 14-й ряд так, чтобы кладка ряда делилась на половинки кирпича. Шов между кирпичами 5 мм. Если положить на этот ряд последний 15-й ряд из пяти кирпичей отвесно стояку трубы, то вокруг него получится выступ 6 см. Какие же нужно делать напуски в двух напускаемых рядах оголовка? Нужно эти 6 см разделить на два ряда, получим, что в каждом ряду нужно делать напуски по 3 см. В верхнем напускаемом ряду кладка делится на целые кирпичи и половинки, из-за чего она упрощается.

Кладку напусков трубы уже делают по разложенному ряду на полу. Если труба расположена от конька крыши на расстоянии до 1,5 м, то она должна быть выше его не менее чем на 25 см. Если расстояние больше 1,5 м, то труба может быть невысокой. Иногда от оштукатуренной трубы слоями отваливается кирпич. Это бывает тогда, когда она оштукатурена цементным раствором. Он плотный, сквозь него не проходит воздух. Из-за разницы температур под штукатуркой образуется конденсат, который разрушает и штукатурку, и кирпич. Штукатурить трубу можно только раствором, в котором есть гашеная известь.

PVW7361SJSS GE Profile Series 36-дюймовая настенная вытяжка со стеклянным навесом

Общий рейтинг

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Характеристики

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Дизайн

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Значение

Без рейтинга Оценить 1 звезду Оценить 2 звезды Оценить 3 звезды Оценить 4 звезды Оценить 5 звезд

Легенда рейтинга: 5 звезд = отлично, 4 звезды = хорошо, 3 звезды = средне, 2 звезды = удовлетворительно, 1 звезда = плохо

Название обзора *

Пример: Лучшая покупка

Обзор *

Отзыв должен быть не менее 50 символов

Плюсы

Минусы

Местоположение

Пример: Ваш город, штат

Имя *

Электронная почта *

Мы будем использовать этот адрес электронной почты, чтобы связаться с вами, если у нас возникнут вопросы относительно вашего отзыва.Это не будет обнародовано.

Как долго вы используете этот продукт?

Выбрать0 – 6 месяцев – 6 месяцев – 1 год Более 1 года

Опишите частоту использования

ВыбратьКаждый деньКаждую неделюКаждый месяц

Отправить отзыв

Подвесной дымоход, навесной люм, дымовой колпак, фоголяр

Петля люм — один из способов вывода дыма из дома

Дыра в крыше грубая и готовая способ вентиляции небольшого дома с центральным огнем.Дым останется в комнате. Все будет вонючим и грязным. Подметание и чистка сделают только краткое воздействие, и чистое белье не будет долго оставаться свежим.

Как можно отводить дым без сложный архитектура, как угловые дымоходы и камины, встроенные в стену? Одно решение средневековые строители представляли собой своего рода навес или «висячий дымоход», помещаемый над открытый каменный очаг, направляющий дым к выходу на крышу, напрямую или с помощью простого дымоход.Археологических свидетельств мало, так как простые вытяжки для очага, построенные из дерева. и глина сотни лет назад не оставляет явных остатков.

Однако в Шотландском нагорье и на островах «висячие» подовые навесы, или хингина lums (подвесные дымоходы) продолжались и в 20 веке. Тот, кого сфотографировали использовался до 1950 г.Щели между деревянными рейками здесь зашпаклеваны и покрыты бумагой, а не глиной. Представлена ​​фотография 1930-х годов. в длинном доме в Мойрланиче, Пертшир, изображено lum , покрытое цветочными обои, в то время как женщина, сидящая рядом, размешивает кашу над торфяной огонь. Дом не реставрировали, а просто сохранили в том виде, в каком он был когда-то. приобретен Национальным фондом Шотландии, так что, возможно, обычная белая бумага датируется 1940-ми годами?

Hingin lums использовал стену в качестве опоры.Наряду с очагом сбоку (с каменными стенами) комнате, они были распространены в Шотландии и Ирландии до 20 века. Во-вторых На фотографии вы можете увидеть кусок железа, используемый в качестве камина, вместе со всеми остальными атрибуты камина: дрова, хранящиеся под сиденьем, баннок лопата на стене, чайник висит на «сладкой» цепочке.

Фоголар

Если вы держите открытый очаг в середине комнаты, вы можете использовать дымовую воронку. как те, что висят над традиционным фоголяром северной Италии: приподнятая каменная платформа-очаг посреди кухни/гостиной.Накладные расходы круглая или квадратная каменная вытяжка. Она может быть оштукатурена, обшита панелями и отделана по-разному. пути, а под ним простая кирпичная или каменная кладка. Такие сейчас очень нужны «особенности» в отреставрированных фермерских домах и т. Д., Но самые ранние из них не привязаны к тщательно спроектированные дымоходы и, скорее всего, будут вентилироваться простыми дымоходами.

На фотографии большой итальянской кухни 1930-х годов (справа) показан довольно сложный вариант. с приподнятой фигурной зоной для приготовления пищи и вытяжкой с деревянной отделкой.Более простой, низкий квадратный очаг более типичен, а форма колпака варьируется в зависимости от региона от четырехугольной к закругленным луковицам или колокольчикам. Иногда фоколар находится сбоку от комната с балдахином, поддерживаемым стеной, как у шотландского hingin lum .

Рама из кованого железа с двойным крылом, называемая cjavedâl в Фриули, является важной частью установки, с крючками и цепями для приготовления пищи. горшки.смотреть на Il Fogolâr для картины из традиционной гипсовой лепнины в форме луковицы готовой навес над простым квадратным очагом на странице с фоголаром словарным запасом для интересующихся. (Запустите его через «языковые инструменты» Google, чтобы получить английскую версию.) В этой книге больше картинок камины, и эта страница на инструменты для приготовления пищи фоколар.

Дымовые чердаки, черные кухни, дымовые ниши и другие досовременные подходы к задымлению

Удаление дыма из жилых помещений было важным событием в семейной жизни. много последствий. (Представьте, что ваша кухня или гостиная наполнены дымом.) были различные способы очистки вещей в переходе между простой дырой на крыше и камин, встроенный в стену с тщательно скошенной встроенной печная труба.Например, вы можете направлять дым на крышу через дымоход или противодымный колпак, установленный между комнатами на верхнем этаже дома. То приведенные здесь диаграммы домов из южной Англии 16 века ясно иллюстрируют это. Подобные устройства могут привести к испарению на чердак, используемый для копчения пищевых продуктов.

«Черная кухня» или «дымчатая кухня» на фото (слева) была такой, какой многие центральные Европейские дома не пускали дым в жилые помещения.Готовили на открытом воздухе камина без дымохода, но кухня была отделена от остального дома.

Справа средневековое изображение очага с балдахином из издания Tacuinum Sanitatis , изданный в Ломбардии 14 века, Италия.

См. также страницы, посвященные кухне или огню:
Торфяные или торфяные костры
Пекарские лопатки или кожура
Бэнноки, приготовленные на открытом огне
Камины

3 ноября 2009 г.


Вернуться к началу страницы

Индивидуальная форма коммерческого предложения для каминной вытяжки

Отражайте жар пламени от того, что установлено над топкой с помощью стильного стального каминного колпака, выполненного по индивидуальному заказу! Этот обязательный акцент защищает область, окружающую ваше отопительное оборудование, и изготовлен из прочной стали 24 калибра.Этот дефлектор тепла для камина может быть изготовлен на заказ в соответствии с вашими требованиями и поставляется с оборудованием, необходимым для легкой установки.

Укажите желаемые размеры вытяжки камина в соответствии с приведенной ниже схемой. Выберите нужную высоту, глубину и длину, а затем выберите один из нескольких вариантов отделки, чтобы он соответствовал декору вашего дома. Если вы используете эту вытяжку с существующей дверцей камина, мы рекомендуем вам заказать вытяжку на 1 дюйм шире, чем дверь. Если у вас нет дверцы камина, мы рекомендуем заказать вытяжку камина на 4 дюйма шире, чем ваш текущий проем.

Каминные колпаки можно устанавливать как на каменные, так и на сборные камины. Кронштейны для вытяжки предназначены для каменных каминов и позволяют закрепить вытяжку к перемычке внутри камина. Вы также можете использовать поверхностное крепление, просверлив отверстия в задней части вытяжки и прикрепив ее к лицевой стороне камина, это обычно делается для сборных приложений. Вытяжки также можно прикрепить с помощью высокотемпературного герметика, хотя он не входит в комплект поставки.



ПОРОШКОВОЕ ПОКРЫТИЕ ЦВЕТА

Из-за различий мониторов и освещения, используемого для фотографирования, цвета на образцах могут незначительно отличаться от фактического внешнего вида продукта.







ЦВЕТА ОТДЕЛКИ ПРЕМИУМ

(Это улучшенная (+$) ручная отделка, которая проходит двухэтапный процесс.

Leave a Reply

Ваш адрес email не будет опубликован.
