Как самостоятельно сделать подсветку в шкафу-купе?

В этой статье будет идти речь о том, как установить подсветку в шкафу купе. Иногда мы не задумываемся, когда покупаем шкаф, о том, что нам может понадобиться свет в шкафу. Но со временем трудно обойтись без дополнительного освещения в шкафу.

Постоянно приходиться перекладывать, убирать, пересматривать только для того, чтобы найти нужную вещь. Думаю всем знакомая ситуация.

Как правило, в квартирах плохое освещение, поэтому света в шкаф попадает очень мало. Для того чтобы решить эту проблему дизайнеры используют множество решений.

Это могут быть навесы, в которые будут вмонтированы светильники с датчиками движения или без них.

Какие есть варианты подсветки шкафа?

Светильники с встроенными датчиками движения устанавливают для того, чтобы свет автоматически включался при открытии дверок шкафа. Зачем мучиться с включением и выключением светильника?

Кстати, такие светильники можно купить и установить самостоятельно, что позволит вам сэкономить деньги. Решения и формы освещения могут быть самыми разными, в зависимости от потребностей.

Виды освещения:

  • Врезные светильники, они экономят место и достаточно экономичны. Такие светильники чаще всего используют в шкафах Шатура;
  • Лампы дневного света, их используют в больших шкафах и гардеробных;
  • Светодиодные ленты, такие лампы всегда удобны в использовании, экономичны и с лёгкостью впишутся в любой интерьер и форму шкафа;
  • Также для управления светом в некоторых случаях используют специальные пульты управления.

Перед покупкой шкафа обязательно предусмотрите все возможные варианты подключения света.

Любой вид светильников требует наличие электричества, поэтому в первую очередь необходимо подвести проводку для установки светильников.

Если же вы решили сделать освещение уже после покупки и установки шкафа, то проблему довольно просто решить с помощью кабель-канала.

Монтаж подсветки своими руками

Сделать подсветку в шкафу купе очень просто для этого вам понадобится: шнур, кабель-канал, изоляционная лента, светильник. Перед тем как покупать все нужные материалы рассчитайте необходимую длину проводов, лучше всего сделать небольшие отметки на потолке.

Для того чтобы сделать такое освещение проведите кабель на необходимую длину, далее закрепите провода, закройте крышку кабель-канала. После этих манипуляций устанавливайте светильник.

При установке светильника обязательно придерживайтесь правил безопасности. Перед началом установки проверьте провода на отсутствие электричества.

Смотрите также:

Способов установки светильников в шкафу купе очень много и вы можете выбрать любой. Желательно, перед тем как самостоятельно устанавливать освещение посмотрите видео, как это делают профессионалы.

Также смотрите видео о том, как сделать светодиодную подсветку шкафа своими руками:


По материалам: http://papavint.ru/shkafyi

Варианты подсветки шкафа: идеи освещения внутри и сверху

Шкаф не всегда можно поставить в самом освещенном месте, часто приходится искать нужные вещи наощупь, постоянно их перекладывая. Справиться с такой проблемой довольно просто — если организовать подсветку. В Европе мебель без дополнительного освещения уже практически не производится, многие отечественные производители также добавляют эту функцию как дополнительную к системам хранения.

Для чего нужна подсветка?

У вспомогательного освещения гардероба функция не только практическая, но и эстетическая. Поэтому у такой мебели немало существенных преимуществ:

  • подсветка наполнения шкафа экономит время, помогая быстрее находить все необходимое;
  • устройство помогает поддерживать постоянный порядок в шкафу;
  • если организовать верхнее освещение у зеркала, пользоваться шкафом будет еще удобнее;
  • декоративные элементы улучшают дизайн, делают интерьер более оригинальным.

Освещение можно смонтировать в любом гардеробе: классическом, купейном, кухонном, в обувнице.

Выбор подсветки

Мебельный рынок предлагает несколько вариантов освещения, которыми комплектуются системы хранения. Покупателям есть из чего выбирать.

Галогеновая подсветка шкафа

Один из самых распространенных типов подсветки — галогеновый. Конструкция сделана из галогеновых ламп. Эту лампу накаливания наполняют испарениями, которые выделяют бром или йод. Газ продлевает срок ее эксплуатации, повышая нагрев до 500 градусов. Такие лампы очень яркие, но это не всегда можно считать преимуществом. Горячий светильник может оказать воздействие на материал шкафа (испортить внешний вид, усилить испарение формальдегидных смол и других вредных веществ, которые могут присутствовать в составе). По этой причине встраивать такие светильники нецелесообразно. Если взять конструкцию в руки, на лампе остаются несмываемые пятна. Даже незначительные перепады в сети влияют на чувствительность прибора. Если решились на галогеновую подсветку, монтируйте ее на козырьке в виде накладных светильников.

Светодиодная подсветка шкафа

У этой разновидности подсветки преимуществ больше: высокое качество, безопасность экономичный расход энергии, долговечность. Система представляет собой полупроводниковое устройство с электронно-дырочными переходами, которые генерируют свет благодаря прохождению через них электричества. Этот тип понравится экологически ответственным потребителям. Изделия выпускаются в двух видах: набором из нескольких лампочек или в форме светильника с линейным расположением диодов. В отличие от альтернативных вариантов освещения светодиоды практически не греются, их смело можно использовать внутри гардероба, изготовленного из любых аналогов древесины (не исключая и древесно-стружечную плиту). Ни перегрева, ни формальдегидов опасаться не стоит.

Люминесцентная подсветка

Этот тип подсветки сегодня используют нечасто. Обычно его монтируют для освещения места перед зеркалом или на штанге для плечиков. Газоразрядная подсветка — это источник света, генерирующий ультрафиолетовые световые волны при помощи разряда тока, проходящего через пары ртути. В световой поток они трансформируются с помощью люминофора. Главная проблема таких ламп — безопасность, ведь наличие ртути при повреждении прибора может серьезно повлиять на здоровье. Ртуть и ее соединения относят к веществам первого класса опасности, поэтому утилизация использованных ламп производится специальными компаниями, занимающимися демеркуризацией.

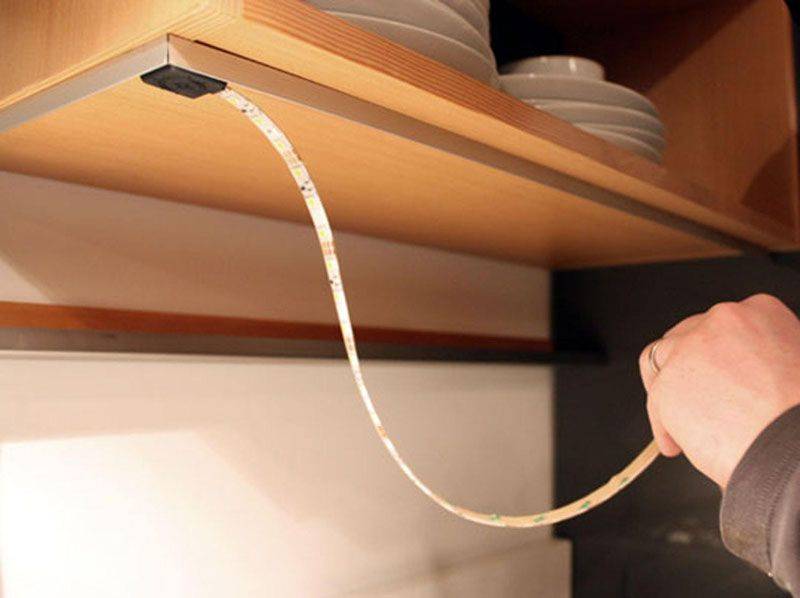

Освещение шкафа светодиодной лентой

Лента выглядит как гибкая плата, у которой на контактах вмонтированы маленькие диоды. Для декоративных целей это один из самых лучших видов отделки. Ленту продают в мотках по 5 м, можно купить любое количество, главное точно знать свои потребности. Вариантов светодиодной ленты несколько:

  • самоклеящуюся ленту можно без труда прикрепить к любой основе;
  • водостойкая разновидность — оптимальное решение для шкафчика в ванной комнате;
  • многовариантную RGB-ленту применяют для декоративного оформления, цвет лампочек удобно чередовать контроллером.

Можно подобрать вариант на любой вкус и потребности.

Места монтажа подсветки шкафа

Часть шкафа, где должна быть смонтирована лампа, стоит определить в первую очередь. Вариант установки подсветки зависит от целей монтажа.

Внешняя подсветка

Карниз шкафа. Освещение выступа верхней части мебели позволяет равномерно осветить как место перед шкафом, так и его внутреннее наполнение. Чаще всего сверху используют точечные светильники.

Кроме того, дополнительная подстветка часто предусматривается еще во время ремонта — на потолке перед системой хранения.

Нижняя часть. Этот вариант актуален, если необходимо дополнительное освещение нижнего отделения, например, обувницы.

В последнее время популярна подсветка внутреннего контура шкафа — такой способ поможет осветить практически все его наполнение.

Внутренняя подсветка

Дверцы. Освещение фасадов несет в себе скорее декоративную, чем практическую функцию. Используют ее не только в новой мебели — подобный декор может существенно обновить и старый шкаф. Обычно по контуру дверей закрепляют светодиодную ленту.

Полки. Светильник на полке помогает рассмотреть ее содержимое. Используют любой тип, кроме галогенных ламп (из-за мощного нагрева они могут испортить одежду).

Планка для плечиков. Способ поможет осветить все внутренности гардероба. Подходит светодиодный тип, а также люминесцентный.

Способы включения

При выборе своего варианта освещения обращайте внимание на вариант включения и выключения. Пультом, например, можно управлять видами расцветки, степенью яркости и другими характеристиками освещения. Есть для этой цели и специальный контроллер.

Датчик движения

Автоматический контроль с помощью датчиков движения означает, что свет включится при подходе к гардеробу, а также если попытаться открыть дверцу. После ухода он выключается.

Выключатель

Свет включается кнопкой. Проще способа не придумаешь, но постоянно включать руками неудобно, тем более, если гардеробом пользуются часто.

Варианты электропитания

Выбирайте из двух вариантов питания:

  • Бытовая электросеть — источник надежный, но не всегда приемлемый: надо думать, куда девать кабель. При отсутствии электричества подсветка не работает.
  • Автономное электропитание — способ, когда светильники заряжаются от аккумулятора или нескольких батареек. Последний способ бюджетный, первый — долговечный и надежный. Несколько светодиодов можно зарядить тремя батарейками как минимум на полгода.
  • Накладка для петель. Защелку с парой светодиодов надевают прямо на дверную петлю. Питание она получает от трех батареек GPA76. Днем такого источника может быть мало, но ранним утром увидеть содержимое шкафа можно. Смонтировать накладку можно за минуту, надев ее на дверную петлю. Внутри есть вибродатчик, включающий свет при касании ручки дверки.



Способы монтажа приборов освещения

Процедура установки подсветки требует концентрации внимания, поэтому схему монтажа лучше продумать заранее. От электросети можно провести кабель открытым способом, фиксируя его на стенах, или закрытым, используя кабель-канал.

После выбора способа установки определитесь с видом подсветки. Врезную вставляют в подготовленные в козырьке и выбранных секциях отверстия. Для декора ленту монтируют на фасаде шкафа. Накладную подсветку располагают в том месте, где она необходима. Ее можно смонтировать в виде круга, квадрата, овала, прямоугольника, треугольника. Если освещение должно быть ярким, используйте более мощные накладные светильники. Врезные аналоги также можно использовать как декор, но встраивать их труднее.

Процесс монтажа пошагово — если решился сделать сам

Если продумали схему монтажа с отметкой элементов питания, выключателей, ламп и запаслись необходимыми материалами и инструментами, можно приступать к делу. Из инструментов могут понадобиться:

  • дрель с насадками,
  • шуруповерт,
  • канцелярский нож,
  • мебельный степлер,
  • паяльник,
  • ножницы,
  • пассатижи,
  • кусачки.

Перед монтажом стоит проверить, как будет выглядеть шкаф с подсветкой — неудачный выбор места может испортить весь дизайн мебели.

  • Отмерьте подходящий кусок ленты и разрежьте ее с учетом нанесенной на ней маркировки. Делать проводку цельной лентой не рекомендуют — увеличивается расход электроэнергии, уменьшается срок эксплуатации.
  • Перенесите схему на каркас шкафа, отмечая места для выключателя, источника питания и т.п.
  • На выбранном участке закрепите пластиковый уголок размером 10х10 мм (можно использовать жидкие гвозди).
  • В укромном месте просверлите дрелью отверстие.
  • Проведите в гардероб электрокабель.
  • Выберите место крепления выключателей.
  • Подключите все к блоку питания.
  • Протестируйте проводку.

На полках удобно и безопасно делать проводку на тыльной стороне. Подсветка должна быть не просто эффективной — она не должна мешать открывать двери, доставать и класть вещи.

Фото шкафов с подсветкой

Подсветка шкафа — это красиво и комфортно. Из соображений безопасности, практичности и эстетического восприятия оптимальное решение — светодиодный вариант с автоматическим контролем. К какому бы варианту вы не склонялись — вдохновляйтесь нашей подборкой и действуйте!

Внутренняя подсветка шкафа. Частный электрик москвич

Для чего нужна подсветка шкафа, если есть хорошее освещение в комнате? Как показывает практика, свет в шкафу часто пригождается. Бывают ситуации, когда нужно приглядеться, что там, в дальнем углу висит или лежит в тени. А если нужно срочно собираться на работу с утра, а погода изменилась и нужно срочно подобрать новую одежду по погоде, а в шкафу спросонья не так хорошо все видно? Хорошо бы включить подсветку в шкафу.

Да внутренняя подсветка шкафа очень удобна. К тому же это еще и красиво, многим это нравится. Но как исключить риск поражения электрическим током, как сделать, чтобы электропроводка в шкафу была безопасная?

Выход есть, для грамотного электрика провести безопасную электропроводку в шкафу и исключить риск поражения электрическим током обычное дело.

 Электропроводка будет действительно безопасной, даже если оторвется случайно провод или на лампочки светильников попадет каким-то образом вода.

Что это за электропроводка, и какие это лампочки

На радость потребителю на данное время есть очень хороший способ сделать подсветку шкафа с помощью светодиодной ленты. Этот способ считается очень долговечным, так как светодиоды служат дольше, чем галогеновые лампы и тем более обычные лампы накаливания.

И напряжение в электропроводке такой подсветки безопасное для здоровья и жизни, всего 12 вольт. Так что даже если взяться за оголенный провод электропроводки, никаких болезненных ощущений не будет.

Как выполняется монтаж электропроводки

В большинстве случаем монтаж электропроводки

 подсветки шкафа начинают делать после сборки самого шкафа. Но до этого нужно подвести напряжение электропроводки дома или квартиры от электрощита к шкафу по стене. Часто это обычная электрическая розетка на стене за шкафом, что является лучшим вариантом.

Далее в розетку нужно подключить драйвер, который является своеобразным трансформатором. К драйверу подключаются светодиодные ленты или модули.

По поводу светодиодных лент или светодиодных модулей, светильников

Может возникнуть вопрос, куда клеить светодиодные ленты, куда прикручивать светильники в шкафу. Если у шкафа есть топ, то обычно электромонтаж включает в себя и установку точечных светильников вверху шкафа. Внутри шкафа электромонтаж состоит из наклейки светодиодной ленты к нижней части полок и укладки провода в углы шкафа. Как видно, такой

электромонтажпроводов и ленты очень прост, только нужна аккуратность и понимание самой работы.

Чем хороша светодиодная подсветка

К основным плюсам светодиодной подсветки шкафа относятся безопасность, долговечность и простой электромонтаж. Провода и светильники в шкафу под напряжением 12 вольт, а это значит что поражение электрическим током невозможно.

По поводу долговечности, а отчасти и устойчивости к механическим повреждениям и ударопрочности можно сказать вот что. Заявленный изготовителями светодиодных лент срок службы в 50 лет и более проверить физически пока невозможно. Но при включении светодиодной подсветки на 3 часа в день получается, что срок эксплуатации составляет более 60 лет. Звучит очень обнадеживающе, но выдержит ли современный шкаф такой срок службы. Скорее всего, за это внушительное время выйдет из строя, и не раз, драйвер (особый понижающий трансформатор) для светодиодной ленты, или еще какая-нибудь небольшая сопутствующая деталь. Да и сама электропроводка может быть механически где-то нарушена.

А вот электромонтаж действительно очень простой, но выполнить его все равно лучше электрику профессионалу. Правильно и надежно соединять провода с лентой и светильниками может далеко не каждый.

Кроме вышеперечисленных плюсов можно добавить очень низкое энергопотребление, это значит, что нагрузки на электропроводку в доме нет, да и на кошелек тоже.

Пожаробезопасность, компактность, экологичность, так как лампы не содержат ртуть; лампы не нагреваются, при работе еле теплые, что резко отличает светодиоды от галогеновых ламп и исключает какое-либо возгорание и обугливание шкафа от температуры ламп.



Этого всего достаточно, чтобы присмотреться к внутренней подсветке шкафа из светодиодов. Единственное, что может сдерживать в решимости сделать внутреннюю подсветку шкафа, так это сам электромонтаж и поиск хорошего электрика. Но и с этим нет проблем. Наши электрики профессионалы могут выполнить электромонтаж внутренней подсветки шкафа и помочь с выбором материала в короткие сроки. Звоните.

Подсветка для мебели и комплектующие

Система освещения — неотъемлемая часть любого современного интерьера будь то кухня, гостиная или гардеробная. Её можно условно разделить на 2 функциональные группы: осветительное оборудование и мебельные светильники.

В зависимости от ваших предпочтений и требований стиля вашего интерьера  вы всегда сможете выбрать освещение себе по вкусу: яркие врезные галогеновые светильники, люминесцентные лампы дневного света  или экономичные светодиодные светильники и ленты на основе технологии LED.

Варианты светового решения:

— врезные галогенные светильники для верхнего освещения;

— светодиодные клипсы Prismatik, Aurora, Dojo для освещения витрин и стеклянных полок;

— встраиваемые светильники Square, Quatro, Royal для освещения рабочей зоны столешниц;

— система передвижных светильников Mobilia – свет всегда в нужном месте!

— светильники и профиля для кухонного освещения Star Line, Taurus, Airon и другие;

— профили для подсветки ящиков Polarus;

— cветильники на ножке Slim Plus, Modus для шкафов, гардеробных, освещения кроватей;

— светодиодные ленты  различных цветов и комплектующие к ним для декоративной подсветки интерьера;

— промышленные системы освещения: растровые, настенные и настенно-потолочные светильники, галогенные прожектора, датчики движения;

— галогенные, люминесцентные и светодиодные лампы.

Дополнительная комплектация подсветки:

Для повышения уровня комфорта пользования системой освещения  и функциональности вашего пространства  подсветка может быть доукомплектована датчиками управления питанием, сенсорными, бесконтактными емкостными и инфракрасными выключателями, пультами дистанционного управления, трансформаторами и драйверами.

Установив галогенную подсветку, люминесцентное освещение или технологию LED, вы подчеркнете стиль и индивидуальность своего интерьера.

Если подсветка способна украсить и преобразить ваш интерьер, то цоколи и его уплотнители защищают его.

Светодиодная подсветка кухонного шкафа своими руками

Свет играет в жизни человечества первостепенную роль, так как без него человек становится беспомощным. Важно также и качество освещения – яркость, направление световых лучей, цвет свечения источника света. Общее освещение, как правило, есть во всех помещениях квартиры, а вот до внутренней подсветки шкафчиков и ящичков руки редко у кого доходят.

Я тоже собрался с установкой светодиодной подсветки кухонного шкафчика под мойкой только после двенадцати лет ее эксплуатации, хотя потребность в освещении чувствовалась постоянно. Результат работы оправдал ожидания, открываешь дверку, и свет автоматически в шкафчике зажигается.

Выбор лампы для подсветки шкафчика

Так как подсветка в шкафчике используется не часто и включается на минуты, то лампочка потребуется малой мощности, хватит и 15 Вт. С точки зрения экономии электроэнергии для подсветки можно применить лампу любого типа: накаливания, компактную энергосберегающую или светодиодную.

Тем не менее не хотелось отставать от жизни и, отдавая дань современным источникам освещения, в качестве источника света для подсветки, решил применить светодиодное освещение. Наилучшим источником света для подсветки с точки зрения простоты монтажа и получения равномерного освещения внутреннего объема шкафчика является светодиодная лента. Но подсветку необходимо было установить в шкафчике с мойкой, в котором расположены водопроводные и канализационные трубы, поэтому для защиты светодиодов от случайного попадания воды я применил не светодиодную ленту, а светодиодную лампу в виде трубки.

Светодиодные лампы в форме трубок разработаны специально для замены в светильниках люминесцентных ламп. Достаточно из светильника удалить дроссель и стартер, установить в штатные колодки светодиодную трубку, и старомодный светильник при минимальных затратах станет современным, потребляющим в десять раз меньше электроэнергии.

Изготовление подсветки для шкафчика

Для изготовления подсветки для шкафчика потребуются две колодки под цоколь G13 трубчатой светодиодной лампы, концевой выключатель, клеммная колодка на два провода, несколько метров медного провода в изоляции.

Электрическая схема подсветки для шкафчика

Как видите, электрическая схема подсветки очень простая и практически не отличается от схемы подключения люстры или любого другого светильника. Отличие заключается только в применении выключателя, не имеющего фиксированного положения клавиши.

На клеммную колодку приходит питающее напряжение, которое затем подается на выводы линейной светодиодной лампы. Один провод – напрямую, а второй – через концевой выключатель. Когда дверца шкафчика закрыта, выключатель находится в разомкнутом состоянии, и питающее напряжение не поступает на лампу.

У линейной светодиодной лампы штырьки цоколя G13 внутри соединены между собой перемычкой, поэтому питающее напряжение можно подавать только на один из штырей.

Электрическая схема универсальная и подходит для подсветки шкафчика любым видом источника света, будь то лампа накаливания, галогенная лампочка или светодиодная лента. Главное, чтобы на клеммную колодку поступало питающее напряжение, на которое рассчитан источник света. Например, для светодиодной ленты нужно подать питающее напряжение постоянного тока величиной, в зависимости от ее типа, 12 или 24В.

Колодки для подключения лампы подсветки

Колодки для подачи питающего напряжения и крепления лампы в шкафчике были взяты от отработавшего свой ресурс двухлампового светильника линейных люминесцентных ламп.

Светильник представлял собой П-образную рамную конструкцию, на его боковых стенках были установлены по две колодки и стартер. На фотографии изображена одна из боковых стенок с колодками под цоколь G13.

Крепление колодок к основанию осуществляется винтами через подпружиненные втулки, что позволяет колодке при установке лампы перемещаться. Подпружиненные колодки обычно устанавливаются только с одной стороны. Колодки устанавливаются на расстоянии на 2-3 мм меньше, чем длина лампы. При установке лампы пружины сжимаются, и зажатая между колодками лампа надежно фиксируется.

Токоподводящие провода подключаются к колодке с тыльной стороны. Поэтому подключение проводов, которое осуществляется путем зажима в клемме винтом, выполняется до закрепления колодки на основании светильника.

Выключатель светодиодной подсветки

Для автоматического включения подсветки вместо выключателя на два фиксированных положения был применен концевой выключатель. Отличительная особенность его в том, что пока на шток осуществляется давление, выключатель замыкает электрическую цепь. Если давление прекратить, то выключатель сразу же разомкнет цепь.

Несмотря на то, что ток потребления светодиодной лампой не превышает 20 мА, был использован концевой выключатель, рассчитанный на ток 10 А. Выбор был обусловлен его конструкцией и высокой надежностью. Для монтажа не потребуется дополнительных крепежных деталей. В качестве выключателя подойдет практически любой концевой выключатель, рассчитанный на коммутацию напряжения 220 В.

Подключение электрических проводов в выбранном выключателе осуществляется с помощью винтов, что для монтажа подсветки тоже удобно, так как не требуется паять или дополнительно использовать накидные клеммы.

Монтаж деталей подсветки в шкафчике

Все детали подсветки шкафчика были размещены скрытно, в пространстве между передней стенкой шкафчика и боковой стенкой мойки. Единственной видной деталью был конец штока выключателя.

Установка выключателя

Для надежного включения подсветки нужно ответственно подойти к выбору места установки концевого выключателя. Он должен гарантированно отключать свет при закрытых дверках шкафчика. Дверки шкафчика мойки были подвешены на петли с функцией автоматической доводки, так что место установки было непринципиальным, но все же, следует учесть, что чем ближе выключатель будет установлен к петлям, тем больше будет давление дверки на его шток.

Для установки концевого выключателя в передней стенке шкафчика было просверлено с помощью дрели и сверла-перки отверстие диаметром 11 мм. Направляющий патрон штока имел внешнюю резьбу 12 мм и поэтому с достаточным натягом вкрутился в ДСП, из которого был сделан шкафчик. Благодаря резьбовому креплению, вращая выключатель, легко отрегулировать его положение, при котором происходит надежное включение и выключение светодиодной подсветки в шкафчике.

Установка светодиодной линейной лампы

Прежде чем выбрать место установки лампы следует подключить ее к питающей сети и найти оптимальное место. Для этого светящуюся лампу, удерживая руками, размещают в месте предполагаемой установки и, перемещая ее, определяют место, при котором наилучшим образом освещается пространство шкафчика.

После выбора места установки лампы наносится разметка точек крепления колодок и выполняется сверление отверстий диаметром 2,5 мм под саморезы диаметром 3 мм. Если не засверлить отверстия под саморезы, то в ограниченном пространстве под мойкой их сложно будет завернуть, и еще произойдет вспучивание поверхности ДСП вокруг точки входа самореза в материал плиты.

Расстояние между боковыми стенками внутри шкафчика составляло 630 мм, а длина линейной светодиодной лампы с колодками, с учетом сдавленных пружин была 610 мм. Поэтому пришлось под колодки установить подкладки из фанеры толщиной 8 мм. Для закрепления колодки через подкладки потребовались винты диаметром 3 мм длиной 25-30 мм. Если таких длинных винтов нет, то можно сначала прикрутить подкладку винтами с потайными головками, а уже к ней – цокольную колодку.

Выше правой колодки для установки лампы была закреплена клеммная колодка для двух проводов. С этой стороны планировалось прокладка провода электропитания.

После закрепления колодок останется только проверить точность их установки, вставив в них линейную светодиодную лампу. Если лампа легко вставляется и надежно удерживается, то можно приступать к монтажу проводов.

Подготовка электромонтажных проводов

Для соединения деталей подсветки подойдет одножильный или многожильный провод любого сечения. Диаметр провода в данном случае влияет только на надежность присоединения к контактам и механическую прочность электропроводки.

Для удобства монтажа подсветки провода желательно предварительно подготовить. Для этого нужно вымерить с помощью отрезка провода длину каждого соединительного проводника, нарезать их по длине и залудить концы, сформировать, где требуется, колечки на концах.

Установка подсветки в шкафчике

После окончания всех подготовительных работ можно приступать к монтажу подсветки в шкафчике.

Первым устанавливается концевой выключатель, так как для закрепления, его необходимо будет вращать. По этой причине перед установкой необходимо подсоединить к его клеммам проводники.

Для исключения случайного прикосновения и защиты от попадания брызг воды, клеммы выключателя изолируются с помощью толстого полиэтилена, закрепленного проволокой, продетой через крепежные отверстия выключателя.

После установки выключателя необходимо проверить надежность его срабатывания при открывании и закрывании дверки шкафчика. Это можно сделать с помощью мультиметра, включенного в режим измерения сопротивления.

Далее один из проводов, идущих от концевого выключателя, подключается к клеммной колодке. К ней же подключается и правая цокольная колодка светодиодной лампы. Провода короткие и достаточной жесткости, поэтому их закреплять нет необходимости.

Затем подключается второй провод, идущий от концевого выключателя к левой цокольной колодке. Для исключения провисания провода, он закрепляется на внутренней стенке шкафчика скотчем.

Сетевой провод, который заканчивается стандартной электрической вилкой, закреплен на стенке шкафчика с помощью скобок дюбель-гвоздями и соединен с клеммной колодкой.

Установка всех элементов системы закончена, осталось только завести в колодки светодиодную линейную лампу и проверить подсветку шкафчика в действии.

Как видно на фотографии результат получился отличным, при открытии правой дверки шкафчика автоматически включается вежливая подсветка, освещая ярким светом все внутреннее пространство.

Концевой датчик я установил только на правую дверцу шкафчика, так как для того, чтобы бросить мусор в ведро не нужно яркого света. А вот при чистке овощей или при выполнении других работ над мусорным ведром, чистке канализационной трубы освещение очень кстати.

Если понадобится чтобы свет загорался при открытии любой из дверок, то придется поставить два датчика и включить их параллельно. Концевой выключатель можно заменить и обыкновенным, установив его в любом удобном месте. Но тогда вежливой подсветки не получиться и свет в шкафчике придется включать вручную.

Светодиодная подсветка своими руками | Строительный портал

Когда вы делаете ремонт квартиры полностью самостоятельно, то легко справитесь с таким творческим процессом, как создание уникальной светодиодной подсветки. Как сделать светодиодную подсветку самостоятельно, возможно ли это  и насколько просто – такие вопросы встают перед вами. Благодаря тому, что теперь делают натяжные потолки из гипсокартона — установка светодиодной подсветки стала возможной в любой квартире, а также, в любой ее части: спальня, кухня или ванная комната. Вы можете даже установить ее в шкафу.

Оглавление

  1. Что такое Led-лента
  2. Схема светодиодной подсветки
  3. Порядок ваших действий
  4. Светодиодная подсветка потолка
  5. Светодиодная подсветка кухни
  6. Подсветка в автомобиле
  7. Подсветка светодиодными панелями



Что такое Led-лента

Что же собой представляет Led-лента или светодиодная лента – это гибкая планка, с одной стороны имеющая клеящую основу, а на другой располагаются светодиоды и резисторы. Лента имеет кратные участки (5 см), на которых чаще всего располагаются три светодиода и специальные отметки, обозначающие, где можно разрезать ленту. Светодиоды в ленте соединяются последовательной цепью. Ленты могут быть защищенными от воздействий окружающей среды пластиковыми трубками или силиконом, а могут быть открытыми, в зависимости от места их использования, выбирается и лента. Диоды, используемые в ленте, бывают двух типов: SMD 3528 и 5060 (5050), вторые более мощные и могут использоваться как самостоятельные источники освещения комнаты.

Если для подсветки вы используете  RGB ленту, то важно знать, что она имеет четыре выхода — на основную массу и по одному на каждый цвет: красный, зеленый и синий.

Схема светодиодной подсветки

Если вам нужно осветить большую площадь, то тогда лучше делать ленты длинной не более 15 метров, в противном случае лампы ближе всего находящиеся к источнику питания будут быстрее выгорать, так как в начале цепи  напряжение будет очень сильным.

Порядок ваших действий:

  1. Определяетесь с типом светодиода SMD 3528 или SMD 5050 – вторые будут подороже, но и мощность у них выше.
  1. Определяем нужную плотность светодиодов. Бывают 30, 60, 120. Указанное число показывает количество светодиодов на один метр – чем больше число, тем ярче будет освещение.

  1. Определяемся с типом ленты. Например, IP 44 – это влагозащитные. Определяемся с клейкой стороной – нужна она вам или нет.
  2. Цвет – один цвет или многоцветные, для второй нужен контроллер.

  1. Подсчеты:  измеряем периметр участка, где будет располагаться подсветка, подсчитываем суммарную площадь   — умножаем потребляемую мощность одного метра, на полученный метраж. По полученным данным подбираем блок питания и контроллер.
  2. Определяем вариант расположения подсветки. Будут выступы из гипсокартона или нет – решать вам.
  1. Монтаж:  нарезаем ленту (на ней есть специальные отметки  — где можно разрезать), паяем одноцветные участки по типу к «+» идет «–«, для многоцветной ленты паять нужно одноименные участки с буквенным обозначением  «V+», «R», «G», «B». Помним, что подключать к одному блоку питания можно не более 15 метров ленты.
  2. Подключение.  Проверяем полярность – ошибок быть не должно! Если сетевой шнур не подключен  заранее, то подключайте шнур к контактам L и N, затем если у вас многоцветная лента подключаем контроллер и только потом подключаем непосредственно ленту.



Чаще всего используется контурная подсветка потолка, но возможны и другие варианты. С помощью светодиодных светильников и лент, вы можете выгодно разграничивать части комнаты или подчеркнуть цветовую гамму помещения. Например, если спальня  у вас выполнена в синих глубоких тонах, то потолок можно украсить узором из светодиодных ламп так, что будет казаться, словно над вашей головой звездное небо. Если в детской комнате живут два ребенка, то интересным решением будет световое разделение комнаты таким образом, чтобы у каждого ребенка был свой уголок и для работы и для сна.

Преимущества светодиодной подсветки led в том, что она легко монтируется, стоит относительно недорого, долго служит и у нее есть разные расцветки. Тогда как у стандартных светильных бытовых приборов только два варианты теплый свет и холодный. А если говорить о неоне – то он недолговечен, сложен в установке.

Возможности расцветки у светодиодных светильников  многообразен — от одноцветной, до  RGB ленты, которая может менять цвет.  Если у вас нет сильных ограничений по деньгам, то купите полноцветную ленту и отдельный контроллер к ней. Покупая ленту, выбирайте в силиконовой изоляции, если вас затопят соседи сверху, то проводка будет в безопасности. А что касается выбора конкретного цвета, то тут решать вам: для глаз более приятен зеленый цвет, а вот синий может восприниматься неправильно, иногда даже тускло.



Подсветка может быть выполнена разными вариантами – это может быть светодиодная подсветка натяжного потолка, с помощью жесткого модуля, могут использоваться точечные светильники, а также и мини прожекторы. Что из этого использовать лучше подскажет ваша фантазия, а может быть комплексное решение всех членов семьи, ведь каждый хочет перестроить окружающий его мир под себя, а уж собственную комнату и подавно. Главная задача при установке подсветки – она должна быть незаметной снизу, поэтому, для того чтобы ее скрыть, используют выступы или карнизы, при этом расстояние тоже имеет значение. Так при слишком большом расстоянии — подсветка будет освещать больше саму нишу, чем непосредственно потолок, а при маленьком – будут заметны сами диоды и промежутки между ними, которые не освещаются.

Подсветка светодиодной лентой проще и в монтаже, и в функционале – ее можно установить там, где другие светильники не справятся. Для ленты даже труднодоступные места не помеха.

Светодиодная подсветка потолка

Сначала вам потребуется создать дизайнерский проект, то есть план работы и рисунок конечного результата. Важно правильно рассчитать, сколько светильников нужно, в каких конкретно местах их разместить,  сколько метров светодиодной ленты вам потребуется, важно помнить, что удобнее  всего брать ленту кратную 5 см  —  на таком расстоянии можно разместить 3 светодиода. Затем после расчетов нужно  купить светодиодную подсветку, блок питания к ней, а если вы покупаете многоцветную ленту, то контроллер к ней. Когда все куплено, обязательно прочтите инструкцию.   Для удобства монтажа светодиодной подсветки, на одной из ее сторон есть клейкий слой. Предварительно место крепления необходимо зачистить и обработать спиртовым раствором. Затем снимите защитный слой прижмите ленту к месту крепления и немного подержите. Если ваша лента по проекту должна изгибать то помните, перегибы должны быть более 2 сантиметров в диаметре.

В зависимости от страны производителя, от используемых диодов, а также от цветности цена светодиодной подсветки будет отличаться.

Светодиодная подсветка кухни

Светодиодная подсветка на кухне уже становится очень модной и популярной, с ее помощью можно обозначить разные зоны, создать уют или интимную обстановку для приятного вечера. С помощью светодиодов на кухне можно осветить ниши, «фартук», шкафы сверху или снизу. В настоящее время такую подсветку используют и в барах, ресторанах, а также в гостиницах.

Если вы хотите разделить на кухне пространство на рабочее и остальное — используйте разные цвета. Для деревянной мебели вам лучше использовать диоды теплых оттенков желтого и оранжевого, если у вас кухня в стиле «хай-тек», то вам больше подойдут синий или серебристый цвета. А зону приема гостей можно оборудовать полноцветной лентой с контролером.

Можно также красиво подсветить барную стойку или стеклянный шкаф с хрусталем – смотреться будет просто великолепно и шикарно.

Подсветка в автомобиле

Одно из последних новшеств для автомобиля – это установка на нем светодиодных лент. При этом освещают сам автомобиль снизу, делают освещение салона или светодиодную подсветку панели приборов. Сегодня продаются в большом ассортименте светодиодные лампочки, устанавливаемые в приборную панель – они потребляют мало энергии и при этом достаточно яркие. Поскольку одинаковых машин на парковке становится все больше, то сделать вашу машину уникальной, отличной от остальных и поможет оснащение ее светодиодами. Тюнинговать свой автомобиль вы можете как с помощью светодиодных ламп, так и с помощью светодиодных лент. Необычным решением может оказаться подсветка дисков автомобиля. Традиционно используется диоды синего цвета, но можете выбрать и другой цвет, в зависимости от цвета вашего авто.



Подсветка светодиодными панелями

Кроме светодиодных лент, есть еще светодиодные панели – они, как правило, очень тонкие (около 13-15 см), имеют многообразие цветов и габаритов. Эта новинка привлекает внимание дизайнеров, так как позволяет решить такие проблемы как, например, слишком низкие потолки. Или, если требуется яркое цветовое решение для стен – тут панели просто выручат, тогда как ленты, потеряются. Это великолепное решение и для детской комнаты, и для ресторана, и для клубной обстановки, они могут быть использованы и в офисных и складских помещениях.

Светодиодные панели разработаны для разного использования, они разрабатываются и для монтажа к бетонным и кирпичным стенам или потолкам, могут быть встроены в подвесной потолок, или могут быть отдельно подвешены специальными креплениями.

Вы можете не беспокоиться о зрении – световые панели абсолютно безопасны для ваших глаз. Как правило, световые панели имеют разную интенсивность освещения, которая может регулироваться, с помощью специального пульта дистанционного управления.

Светодиодные приборы освещение от ламп и прожекторов, до панелей и лент – это современно, стильно и нестандартно. С помощью таких светильников вы сделаете дизайн вашей квартиры или офиса, или автомобиля незабываемым и уникальным. Вы можете использовать светодиодные светильники и для благоустройства различных ландшафтов – в дизайне гостиниц, парков развлечений или даже в бассейне. Установить их можно как самостоятельно, так и пригласив специалистов. Кроме красоты, светодиодные приборы освещение потребляют намного меньше электроэнергии, являются высокотехнологичными и надежными изделиями.



Освещение под шкафом своими руками — дома с Эшли

Когда мы переделывали мою кухню, мне захотелось попробовать что-то новое — может быть, вытяжку и парящие полки! В прошлом году я был в гостях у своих друзей в Kichler, и они показали мне свою светодиодную ленту и сказали, что мне действительно нужно использовать ее в моей следующей реконструкции кухни. Я вспомнил об этом и подумал, если не сейчас, то когда? Итак, вот как сделать подсветку шкафа своими руками.

Спасибо компании Kichler Lighting за поддержку этого поста

освещение под шкаф своими руками

Во-первых, зачем вообще нужна подсветка под шкафами на кухне? Потому что он добавляет три типа освещения: окружающее, рабочее освещение и свет для безопасного приготовления пищи.Я могу на 100% ручаться, что кухня выглядит лучше, когда горит свет в шкафу. Комната светится и кажется уютной.

Большинство людей готовят самую большую еду к ужину, когда обычно темно. Так что имеет смысл иметь освещение, когда нарезаете овощи и сливаете кипяток. Больше света означает, что вы можете лучше видеть.

Одного только нашего верхнего света недостаточно, чтобы защитить столешницу от теней, так как у нас есть верхние шкафы. Таким образом, светильники под шкафами помогают наполнить комнату светом.Они находятся на диммере, поэтому их также можно оставлять на ночь, если у вас есть такие собаки, как мы, которым нужно пользоваться горшком посреди ночи.

ПРИНАДЛЕЖНОСТИ

Включите JavaScript для просмотра контента

лента светлая

Светодиоды

бывают разной цветовой температуры. Я выбираю 2700K, который также известен как «теплый белый». Я люблю мягкий желтый оттенок ламп накаливания, и это было максимально близко к этому. Я хотел создать как можно больше уюта, поэтому выбрал 2700K.

На заметку: это учебное пособие только в том случае, если вы жестко подключаете освещение под шкафом. На мой взгляд, это высококлассный вид. Так что вам, вероятно, понадобится сделать это во время ремонта кухни. Если вы хотите подключить освещение под шкафом, попробуйте этот урок, так как я не буду его освещать.

шаг 1- составьте план освещения

Чтобы составить план освещения, вам нужно знать, где будет расположен диммер (выключатель света) и где вы хотите разместить ленточное освещение.Затем вы можете спланировать, где будет располагаться соединительная коробка и нужно ли вам обходить углы для освещения.

Выше приведен рисунок, показывающий основы работы электрики. По сути, диммер жестко вмонтирован в стену. Затем провода от диммера ведут в соединительную коробку. Коробка для сращивания подключает питание к светодиодным лентам. Чтобы повернуть угол, клеммная коробка провода питания присоединяется к клеммной коробке ленты для проводов. Тогда светодиодную ленту можно завести под перпендикулярный шкаф или полку.

шаг 2

Затем используйте перечисленные выше расходные материалы и схему освещения для подключения освещения под шкафом. Мы начали с проводки в диммере, а затем просверлили шкаф, чтобы соединительная коробка могла находиться внутри шкафа. Вы можете увидеть в левом нижнем углу шкафа-

Если у вас есть отделка под шкафами, вы также можете разместить соединительную коробку под шкафом.

шаг 3

А теперь пришло время разместить светодиодную ленту.Для этого мы использовали фрезер, чтобы прорезать небольшой паз в нижней части шкафа, чтобы у него было место для установки. На обратной стороне фонарика клейкая лента, поэтому он сидит на своем месте. Вы также можете разрезать светодиодную ленту ножницами в отмеченных местах, чтобы ее было довольно легко использовать.

шаг 4

Наконец, если вы хотите, чтобы ленточный свет закруглял углы шкафов или полок, вам понадобятся две клеммные коробки на каждый угол. Они соединяют провод и светодиодную ленту, так что, когда вы поворачиваете за угол, они также загораются.

Вы можете видеть на картинке выше, как мы подключили свет для освещения под обеими плавающими полками.

после

Я обычно фотографирую, когда в моем доме светло и ярко, но я подождал, пока я буду готовить ужин, чтобы включить подсветку под шкафом. Здесь не так уютно? С ними похоже на кухню шеф-повара.

Отличительной особенностью жесткой проводки в светильниках под шкафом является то, что вы можете использовать переключатель и диммер для их включения и выключения. Это так удобно! Это определенно преимущество от подключаемых огней или фонарей с батарейным питанием.

Сегодня вечером я болтала с мужем о том, как мы их любим. Мы оба согласились, что он будет на всех наших будущих кухнях. Как только вы разберетесь с проводкой, их так быстро установить! И они стоят каждой минуты. Прекрасная атмосфера и насколько проще готовить — мы большие поклонники! Плюс хорошее освещение все меняет.

Дайте мне знать, если у вас есть какие-либо вопросы о процессе!

Этот пост содержит несколько партнерских ссылок для вашего удобства.Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации.



Если вам это нравится, закрепите его!

Родственные

3 способа добавить подсветку на кухню

3 способа добавить подсветку на кухню

Опубликовано 23 июня 2017 г. пользователем admin

Вы думаете о том, чтобы добавить на кухню подсветку шкафа? Это умная идея. Вот почему:

  • Повышение эффективности .И мы говорим не только об энергоэффективности, хотя вы также получите это, если выберете светодиоды. Освещение под шкафом также обеспечивает отличное рабочее освещение, которое сделает вас более эффективным, когда вы нарезаете кубиками, нарезаете и измельчаете продукты.
  • Повысьте ценность своей кухни . Многослойное освещение пользуется спросом, и это не просто преходящее увлечение. Клиенты, которые приобрели подкапотное освещение для своей кухни, получают дополнительный контроль над уровнем освещенности.

Специалисты компании Wolfers по освещению помогут подобрать идеальное освещение для шкафа.Ищете ли вы что-то настолько же простое, как «подключи и работай», или что-то, что полностью настраивается, мы предоставим вам все необходимое.

Вот несколько идей:

1. Проект «Воин выходного дня»: Для этого проекта мы рекомендуем

Philips Колоркинетика. Для этих приборов сетевого напряжения не нужны никакие драйверы, просто подключите и работайте. Соедините светильники вместе с помощью соединительных кабелей и подключите к розетке для мгновенного освещения под прилавком. Нам также нравится этот прибор за его способность диммирования (с диммером ELV) и низкое энергопотребление.



Мы храним его в обоих выставочных залах со следующей длиной: 9,25″, 19,25″ и 39,25″.

2. Проект «Сделай сам»: Другим фаворитом выставочного зала является серия AFX Noble Pro. Этот маленький нижний шкаф прост в установке и обеспечивает максимальную гибкость. Большая победа для толпы DIY. Переключатель с настройкой цвета означает, что вы можете выбирать между 2700K, 3000K и 4000K. Это позволяет идеально сочетать освещение под шкафом с существующим кухонным освещением.Кроме того, Noble Pro также поддерживает переключение высокого / низкого уровня и совместимость с диммированием. Шнур и вилка идут в комплекте с каждым прибором. Но если вы предпочитаете, чтобы профессионал установил его для вас, у него также есть выбивные отверстия на задней панели, чтобы ваш электрик мог их подключить.

У нас есть в наличии размеры 14″, 22″, 32″ и 40″ белого цвета, чтобы их можно было быстро забрать.

3. Проект «Тотальная настройка». Для этого проекта мы рекомендуем Jesco DL-FLEX-UP. Это гибкое светодиодное ленточное освещение подходит для многих применений, и освещение под шкафами является одним из них.Высококачественную светодиодную ленту и канал можно разрезать в полевых условиях, что делает ее идеальной для многих конфигураций, включая длительное освещение под шкафами или даже нестандартные шкафы со встроенным освещением. Psst: Эта светодиодная лента также отлично подходит для освещения пяток и бухт.

У нас есть светодиодная лента Jesco с цветовой температурой 2700K и 3000K и несколькими вариантами светоотдачи.

Есть вопросы? Наши специалисты по освещению могут помочь. Запишитесь на прием или зайдите в один из наших салонов освещения.

{{cta(‘e0ddc398-2895-4295-9f90-994706a36aee’,’justifycenter’)}}



0 Комментарии | Блог




  • Архивы Выберите месяц Февраль 2019 (2) Январь 2019 (3) Декабрь 2018 (3) Ноябрь 2018 (3) Октябрь 2018 (3) Сентябрь 2018 (3) Август 2018 (6) Июль 2018 (4) Июнь 2018 (4) Май 2018 ( 4) апрель 2018 г. (5) март 2018 г. (5) февраль 2018 г. (4) январь 2018 г. (4) декабрь 2017 г. (5) ноябрь 2017 г. (4) октябрь 2017 г. (5) сентябрь 2017 г. (4) август 2017 г. (3) июль 2017 г. ( 5) июнь 2017 г. (4) май 2017 г. (5) апрель 2017 г. (4) март 2017 г. (4) февраль 2017 г. (4) январь 2017 г. (3) декабрь 2016 г. (6) ноябрь 2016 г. (5) октябрь 2016 г. (8) сентябрь 2016 г. ( 4) август 2016 г. (3) июль 2016 г. (5) июнь 2016 г. (4) май 2016 г. (5) апрель 2016 г. (4) март 2016 г. (4) февраль 2016 г. (4) январь 2016 г. (5) декабрь 2015 г. (5) ноябрь 2015 г. ( 4) октябрь 2015 г. (4) сентябрь 2015 г. (5) август 2015 г. (4) июль 2015 г. (5) июнь 2015 г. (4) май 2015 г. (7) апрель 2015 г. (4) март 2015 г. (4) февраль 2015 г. (4) январь 2015 г. ( 1) декабрь 2014 г. (1) октябрь 2014 г. (3) июль 2014 г. (4) май 2014 г. (1) март 2014 г. (2) декабрь 2012 г. (1) октябрь 2012 г. (1) август 2012 г. (1) июль 2012 г. (1) май 2012 г. (1) апрель 2012 г. (1) март 2012 г. (1) февраль 2012 г. (2) январь 2012 г. (1) декабрь 2011 г. (1) ноябрь 2011 г. (1) октябрь 2011 г. (1) сентябрь 2011 (1) август 2011 (1) июнь 2011 (1)
  • Установите освещение под шкафом | Улучшение кухни за один день

    Очень хочу добавить на кухню фартук. Тем не менее, это прекрасная возможность, прежде чем добавлять фартук, пока у вас еще есть открытые стены, добавить подсветку под шкаф. Так вы сможете проложить провода и спрятать их. Итак, в этом видео я покажу вам, как это сделать.

    Для проводки я буду выходить из вот этого переключателя.

    Я собираюсь использовать этот переключатель для одновременного включения и выключения всего освещения под шкафом.

    Также просто совет, если вы хотите защитить свои столешницы, есть простое решение — разрезать картон вокруг смесителей и накрыть им всю поверхность.Таким образом, вам даже не нужно беспокоиться об этом.

    Итак, что я собираюсь сделать, так это увеличить его до двойного набора из двух выключателей, чтобы один из них включал свет над раковиной. И тогда второй переключатель будет самостоятельно управлять освещением под шкафом.

    Я использовал уровень, чтобы сделать несколько грубых линий. Я несколько раз менял свое мнение о том, где это сделать, потому что вы не хотите оставлять слишком тонкую полосу внизу, потому что это усложнит вам задачу, когда вы будете исправлять вещи обратно.

    После того, как моя линия была расположена, я затем использовал многофункциональный инструмент, чтобы сделать мой разрез, если у вас нет многофункционального инструмента, не потейте, вы также можете использовать ручную пилу, это просто займет у вас немного больше времени. Также просто совет от меня, если вы хотите, чтобы ваше пространство было немного опрятнее, когда вы делаете это, я рекомендую использовать магазинный пылесос, чтобы бегать, пока вы делаете разрез, чтобы он мог всасывать пыль, как вы создаете.

    Это также еще один действительно хороший совет: когда вы вытаскиваете части, вы можете пометить их, чтобы вы точно знали, куда они идут, когда вы пытаетесь залатать их обратно.

    Затем я запустил romex. Поскольку фонари крепятся к нижней части шкафов, я просверлил отверстие сзади, а затем протянул провод от отверстия к выключателю.

    На данный момент я оставляю все провода длинными и просто ставлю их на место.

    Чтобы добраться до следующего отсека шкафов, мне нужно было пройти через несколько шпилек, поэтому я использовал шнековый станок и дрель, чтобы пробить несколько отверстий. Когда вы врезаетесь в стену, вам нужно только отверстие, достаточно большое, чтобы вставить туда сверло.Для этого шага я зачеркнул новую строку в каждом отсеке шкафов, где мне нужен был светильник.

    Неизолированные шпильки легко вставляются. А вот шпильки с отводом на них нужно учитывать следующее:

    Мне нужно провести проводку с левой стороны шпилек на правую.

    Всякий раз, когда я выбираю, подойти ли мне к розетке и наклонить кровать или наклонить ее вниз, я заглядываю внутрь этой синей коробки, чтобы увидеть, куда входят провода. На этом они заходят с верхней стороны.

    Так что я не хочу сверлить так, потому что я могу задеть проводку внутри, и это будет целая проблема. Поэтому вместо этого я собираюсь наклонить сверло вниз и пройти через эту шпильку таким образом.

    Теперь, когда у нас есть вход в этот отсек для стоек, я просто собираюсь вырезать отверстие для доступа, чтобы у меня было место, чтобы вытащить провод вверх, а затем сюда, на нижнюю часть шкафа.

    Это самая сложная часть проекта: сделать дорожку, а затем протянуть через нее проволоку.Но вы можете видеть, что это очень достижимо. Иду от выключателя света, через оголенные шпильки, вниз под розетку, затем вверх к шкафу, где я буду монтировать светильник.

    Прежде чем закрыть его, я добавил еще один переключатель. Первый выключатель останется для света над моей раковиной. В то время как второй переключатель будет для всех огней шкафа.

    Когда вся проводка сделана, нужно было закрыть все обратно. Для меня эта работа не должна быть идеальной, так как в следующий раз я собираюсь добавить фартук и покрыть весь этот гипсокартон.

    Я бы поместил детали, которые я вырезал ранее, на место и снова прикрепил их винтами.

    Итак, следующий шаг — залатать трещины. Вы можете сделать это с помощью ремонтной ленты для гипсокартона. И этот материал здесь самоклеящийся сзади, где вы буквально просто отклеиваете и приклеиваете его.

    Затем вы можете нанести грязь на ленту. У меня нет большого опыта в заилке, но опять же, самое замечательное в этой работе то, что она не должна быть идеальной. Вы просто пытаетесь получить хорошую основу для фартука.

    Да, один совет: я бы порекомендовал приобрести быстросохнущий раствор для гипсокартона, чтобы у вас не было большого времени простоя после нанесения раствора. В итоге я получил 90 минут. Итак, в течение этих 90 минут я переключился на установку света.

    У них есть замочная скважина, которую вы можете обвести карандашом на нижней стороне шкафа. И они рекомендуют размещать свет ближе к передней части шкафа.

    Таким образом, вы знаете, где предварительно просверлить и прикрепить винтами.

    Затем все три провода: черный нейтральный и зеленый, все с быстроразъемными разъемами. Как только вы зачистите провода, выходящие из стены, вы просто вставите их прямо в разъемы и вставите обратно в корпус. И вот у вас есть светильник.

    теперь должно стать совершенно ясно, почему это идеальный проект, прежде чем заняться фартуком. Ничто из этого не должно быть идеальным или красивым, или весь этот гипсокартон идеально залатан. Он просто должен быть достаточно прочным, чтобы удерживать плитку.

    Теперь кое-что еще, что я сделал в своей точной настройке, я добавил эту деревянную деревянную отделку. И это только потому, что толщина дна моего шкафа не полностью скрывала свет. Так что знайте, что если у вас такая же ситуация, это очень быстрое и простое решение, когда вы просто добавляете красивую деревянную отделку, а затем окрашиваете ее, чтобы она соответствовала.

    Таким образом, всякий раз, когда я их включаю, я все еще получаю функциональность светящегося света, но на самом деле мне не нужно смотреть прямо в лампочки.

    Наличие переключателя, предназначенного для управления всеми источниками света как единым целым, определенно стоит потраченного времени.Особенно, если у вас уже есть переключатель, и вам просто нужно обновить его до двух игр.

    Очень надеюсь, что это видео вам помогло. Это стоило мне 100 усилий. И тогда конечно backsplash будет моим следующим видео. Так что, если это входит в ваш список дел, надеюсь, я сократил вашу кривую обучения и дал вам немного лучшее представление о том, чего вы можете ожидать от проекта.

    Увидимся в моем следующем проекте.

    вещи, которые я использовал в этом проекте:

    Если вы еще этого не сделали, не забудьте подписаться вверху этой страницы на мою рассылку, чтобы не пропустить новые проекты!

    (Большинство ссылок, перечисленных выше, являются партнерскими ссылками.Как партнер Amazon я зарабатываю на соответствующих покупках. Спасибо, что поддерживаете меня таким образом.)

    Легкое автоматическое освещение для шкафа своими руками

    Сегодня мы рассмотрим, как сделать своими руками легкое автоматическое освещение для шкафа, которое можно закрепить на месте с помощью небольшой полоски двустороннего скотча и автоматически включать и выключать при открытии и закрытии. двери вашего кабинета. Этот переключатель действительно дешев и прост в изготовлении, и он хорошо работает в кухонных или ванных шкафах, шкафах в спальнях, ящиках или даже в кладовых без собственного освещения.

    Вот видеоруководство, в противном случае читайте пошаговые инструкции:

    Что вам нужно

    Вам понадобится следующее, чтобы сделать один свет. Имейте в виду, что большинство из них дешевле покупать в упаковках по 5 или 10 штук, поэтому, возможно, стоит сделать пару штук сразу.

    Вам также понадобится 3D-принтер и немного нити для печати компонентов. Если у вас нет доступа к 3D-принтеру, существует ряд онлайн-сервисов печати, которые могут распечатать компоненты и доставить их к вашей двери в течение нескольких дней.

    • Используемый 3D-принтер — Creality Ender 3 Pro — купить здесь
    • Нить — черный PLA 1,75 мм — купить здесь

    Как сделать подсветку для шкафа

    Загрузка файлов для 3D-печати — файлы для печати кабинета

    Начните с 3D-печати двух компонентов. Я напечатал их из черного PLA с 15% заполнением. Вы также можете использовать белый, коричневый или серый цвет, чтобы соответствовать вашим шкафам.

    Когда у вас есть детали и компоненты, напечатанные на 3D-принтере, давайте соберем вместе светильники для шкафа.

    Вставьте светодиод под зажимы на верхнем кронштейне, чтобы зафиксировать его на месте. Если он болтается, добавьте несколько капель суперклея на заднюю часть или края, чтобы зафиксировать его на месте. Затем проденьте провода через два отверстия в основании. Убедитесь, что вы правильно соблюли полярность, так как вам нужно, чтобы отрицательный провод находился в нижней части держателя батареи.

    Вам не обязательно использовать эти светодиоды, они просто самые эффективные из тех, что я нашел. Они достаточно яркие для шкафа среднего размера, а поскольку они представляют собой всего один светодиод, они достаточно энергоэффективны.Вы также можете использовать стандартные белые светодиоды, вам просто нужно изменить верхнюю крышку, чтобы удерживать их.

    Обрежьте два провода до нужной длины и зачистите концы. Зачистите немного более длинную часть черного провода, так как это будет отрицательная клемма аккумулятора. Припаяйте/лужите концы проводов, чтобы их было легче припаять к выключателю и чтобы конец в аккумуляторном отсеке не изнашивался.

    Вы собираетесь подключить свои провода к двум внешним клеммам на вашем коммутаторе, общей и нормально замкнутой клеммам.Используйте один из кусков провода, который вы отрезали от светодиода, чтобы составить участок между концевым выключателем и положительной клеммой аккумулятора. Опять же, зачистите немного более длинную часть черного провода, чтобы сделать положительную клемму аккумулятора.

    Убедитесь, что изолированная часть провода в нижней части батарейного отсека находится внутри канавки, а часть оголенного провода находится на дне батарейного отсека.

    Вставьте батарею CR2032 в держатель лицевой стороной вверх (позитивом вверх).Когда вы нажимаете верхний вывод на батарею, светодиод должен загореться. Затем вы сможете включать и выключать его с помощью концевого выключателя.

    Используйте два крепежных винта, чтобы скрутить две половинки вместе, чтобы прижать выводы к аккумулятору. Теперь вам нужно включать и выключать светодиод с помощью концевого выключателя.

    Используйте полоску двустороннего скотча, чтобы приклеить концевой выключатель на место. Я использовал эти съемные с язычком, так что я могу легко снять их, если мне нужно.Вы также можете использовать немного более длинные винты и прикрутить фонарь, используя два отверстия, уже имеющиеся в деталях.

    Теперь вы можете прикрепить лампу к любому краю ваших шкафов, которые находятся достаточно близко, чтобы почти касаться двери в закрытом состоянии.

    Убедитесь, что когда ваша дверь закрыта, она полностью сжимает рычаг концевого выключателя, а светодиод действительно выключается, иначе ваша батарея довольно быстро разрядится.

    Вы сможете легко заменить батареи, не снимая полностью лампы шкафа, просто отвинтив винты и сняв верхние крышки.

    Вы сами сделали автоматическое освещение шкафа? Дайте нам знать в разделе комментариев ниже, мы будем рады увидеть ваши проекты.

    Поделиться этим руководством

    Как установить недорогое энергосберегающее освещение под шкафом

    Ранее на этой неделе я показал вам, как мы создали мягкое, ровное, теплое свечение на каждой полке нашей книжной полки, которая все еще находится в стадии разработки, и все это обошлось примерно в 30 долларов. Еще лучше — он почти не использует электричество. (Я думаю, что это 18 Вт на всю 16-футовую катушку, хотя ранее на этой неделе я говорил вам, что это 3 Вт.Все еще очень эффективно.)

    Вот как выглядит наша книжная полка, освещенная этими причудливыми огнями (имейте в виду, что книжная полка все еще находится в стадии строительства!).

    Мы подобрали эти светодиодные катушки на Amazon по этой ссылке. Вот как выглядит одна катушка, когда она приходит по почте:
    Это около 16 футов освещения. Для нашего проекта нам понадобилось две катушки. Эти лампы доступны в разных цветах, и мы выбрали «Теплый белый 3100k», который по цвету похож на лампу накаливания.Вам также необходимо подобрать такой трансформатор/адаптер питания. Мы используем две катушки света с одним трансформатором, и это прекрасно работает.
    После того, как ваш хлам придет по почте, просто выполните следующие действия, чтобы быстро попасть на светские небеса.

    Шаг 1: Отрежьте по длине

    Если вы внимательно посмотрите на настоящую полосу, то увидите линию примерно через каждые два дюйма, по которой ее можно безопасно отрезать. Вот небольшая диаграмма:

    Источник

    Шаг 2: Приклейте к поверхности

    Вы просто снимаете подложку, и полоска уже липкая, так что шлепайте этого плохого мальчика, где хотите.У каждой из наших книжных полок есть небольшая кромка под ней, потому что сама полка сделана из дерева толщиной 3/4 дюйма, но мы прибили более толстую накладку спереди, чтобы полки выглядели массивнее. Мы прикрепили освещение к внутренней стороне этой губы.

    Представьте, что вы крошечный гном, который сидит на нашей полке и смотрит в офис. Вот что вы видите:
    Итак, в этом случае свет на самом деле направлен к задней стенке книжной полки, понимаете, о чем я?

    Шаг 3: Подсоедините трансформатор к светильникам

    Трансформатор поставляется с вилкой, которая просто подключается прямо к светильникам, например:
    Соедините вилку с розеткой .(Незрелый смешок.)

    В этот момент…

    Вы можете подключить трансформатор к стене, и у вас будет СВЕТ. Но если вы хотите подключить больше секций света (как мы сделали, когда создавали новую секцию для каждой полки), все становится немного сложнее.

    Дополнительный шаг 4: Прикрепление дополнительных огней

    Приклейте следующую прядь туда, куда хотите. Используя два куска 12-вольтового провода из местного магазина товаров для дома, припаяйте провод к контактным площадкам на световой ленте.Убедитесь, что вы соединили положительную сторону одной полосы с положительной стороной другой полосы.

    Вот так выглядит конец одной полосы после пайки:

    В этот момент вы можете остановиться, подключить трансформатор к стене и готово. Или вы можете продолжать подключать различные световые секции, пока весь ваш дом не будет освещен.

    Шаг 5. Спрячьте трансформатор

    Мы просто прикрепили наш трансформатор на верхнюю полку к стене, и вы его не видите.Если бы мы устанавливали на кухне подсветку под шкафами, мы бы, наверное, спрятали ее внутри одного из шкафов. Если у вас есть настенная микроволновая печь, в шкафу над ней обычно есть источник питания, который вы можете использовать, и вы можете оставить там трансформатор на постоянной основе.

    (ОТРЕДАКТИРОВАНО ДОБАВИТЬ) Подключение выключателя к свету

    В нашем офисе розетка, в которую мы подключили трансформатор, уже была подключена к выключателю, поэтому нам не пришлось выполнять там какие-либо электрические работы.Вы можете подключить розетку к выключателю света, но для этого потребуется немного больше электрических практических навыков, чем мы хотели рассказать в этом посте. Если вам интересно, дайте мне знать, и я посмотрю, смогу ли я получить еще один урок от моего (милого, сильного, умного) мужа. (Сейчас я хлопаю ресницами, готовясь.)

    Заметки о пайке

    В большинстве этих инструкций предполагается, что у вас есть общие знания в области электричества и вы когда-нибудь паяли, но если вы этого не делаете и у вас есть руки, вы можете научитесь паять довольно быстро, просматривая видео в Интернете, и вы можете купить тот же паяльник за 10 долларов, что и у нас.

    Кроме того, пожалуйста, не делайте ничего с электричеством, если вы не знаете, что делаете, потому что электричество может вас убить, и я бы предпочел, чтобы вы остались здесь. В любом случае, не подключайте трансформатор во время пайки. Напишите мне или оставьте комментарий, если у вас есть какие-либо вопросы о том, как мы это сделали, но, пожалуйста, будьте осторожны.

    Если вы боитесь паять…

    Но вы все равно хотите иметь возможность соединять несколько секций света, вместо этого вы должны иметь возможность использовать эти разъемы, но мы никогда не использовали их и не можем поручиться за них .

    Если вы хотите сделать еще один шаг…

    Эти светильники можно регулировать с помощью такого диммера за 6 долларов, но мы решили не делать этого для наших книжных полок. Иди дальше со своей фантазией.

    Кстати…

    Один из моих самых популярных постов — это решение для освещения кладовой за 4 доллара. Эти огни на самом деле работали бы лучше, чем то, что у нас есть, и мы, вероятно, использовали бы их вместо этого, если бы знали о них. Есть ТОННЫ удобных применений для этих вещей!

    Дополнительные варианты использования…

    Существует также водонепроницаемая версия этих фонарей, которые могут быть просто фантастическими на открытом воздухе во внутреннем дворике, на террасе или возле бассейна.Или прикрепите немного за зеркалом в ванной для причудливого свечения. Поскольку в этих фонарях всего 12 вольт, они могут работать даже на лодках или транспортных средствах, если вы такой же фанат, как я.

    Надеюсь, это имеет смысл! Если я упустил что-то в инструкциях, которые могли бы облегчить вам установку, дайте мне знать в комментариях, и я постараюсь заполнить пробелы. Удачи вам в ваших приключениях в освещении!


    ОБНОВЛЕНИЕ: Посмотрите, как мы использовали эти светодиоды, чтобы заставить лампу работать от батареек.

    P.S. Ознакомьтесь с другими нашими проектами по освещению здесь и другими полезными уроками здесь.
    Этот пост содержит партнерские ссылки.

    Светодиодное освещение под шкафом с использованием светодиодных модулей

    Светодиодное освещение под шкафом

    быстро становится стандартом для освещения под шкафом, в основном из-за того, что светодиодные светильники служат дольше, потребляют меньше энергии и с ними намного проще работать, чем с любым другим типом освещения под шкафом, доступным на рынке.Взгляните на этот проект «сделай сам», чтобы увидеть, как легко установить светодиодное освещение под шкафом в вашем доме или офисе.

    Информация о проекте
    Завершение времени 1-2 часа для среднего человека
    Уровень навыков Начальный — Промежуточный
    Инструменты используются Проводной алкоголь, проволочные разъемы , Провод 22AWG

    Начните с измерения площади, на которой вы собираетесь установить светодиодные модули.В этом проекте мы сделали замеры под шкафами с двух сторон (см. рисунок А). Каждая сторона составляет 53 дюйма, поэтому мы можем взять расстояние между каждым светодиодным модулем, который мы собираемся использовать (которое составляет 4,75 дюйма от центра к центру для светодиодных модулей Eco Light Super Nova 2), и разделить 53 дюйма X 4,75 дюйма, и мы получите 11. Таким образом, каждой стороне этого проекта потребуется 11 светодиодных модулей.

    Далее вам необходимо убедиться, что поверхность под шкафами чистая и на ней нет жира и масел. Если это существующая кухня с кухонной плитой, вы должны убедиться, что уделяете особое внимание удалению любого кулинарного жира, скопившегося под вашими шкафами.Вы можете сделать это, используя медицинский спирт для очистки любых областей, на которые вы собираетесь установить светодиодные модули.

    У этого конкретного шкафа не было внешнего края под ним, поэтому мы решили использовать кусок молдинга 1/2, чтобы скрыть цепочку светодиодных модулей от вида спереди. Затем мы использовали тот же 3M™ VHB™, чтобы приклеить молдинг к нижней стороне шкафа. Легче было использовать монтажную ленту, чем повредить корпус, вкручивая в форму. 3M™ VHB™ очень прочен и должен сохранять форму более 20 лет.

    Затем мы взяли одну цепочку из 11 светодиодных модулей, сняли защитную пленку с монтажной ленты и надежно прикрепили каждый модуль к нижней части корпуса и вдоль молдинга на 1/2. Повторите для каждой секции, где вы устанавливаете светодиодные модули. Если поверхность гладкая, например, обработанная древесина, пластмасса или металл, вы можете прикрепить модули с помощью монтажной ленты 3M™ VHB™ на обратной стороне каждого модуля. Однако, если поверхность шероховатая, вам потребуется установить модули с помощью винтов № 4.

    5.) Подключите светодиодные модули к источнику питания 12 В постоянного тока

    Для этого проекта мы смогли разместить блок питания светодиодов и соединительную коробку (для подключения 120 В к блоку питания) на верхней части шкафа благодаря скрытому пространству сбоку шкафа, которое доходит до верха. Мы снова использовали 3M™ VHB™ для крепления коробки и блока питания светодиодов к шкафу. Мы использовали стыковые соединители для последовательного подключения цепочки светодиодных модулей к источнику питания. Это просто обжимной разъем в автомобильном стиле.Если вы хотите, чтобы соединение было легко разъединить, вы могли бы вместо этого использовать цилиндрический разъем типа «папа» и «мама».

    6.) Проверка подключения питания

    Теперь вы можете включить свет и убедиться, что все светодиоды горят и работают правильно. Для подачи 120 Вольт к источнику питания мы используем штепсельную вилку с основным штепсельным выключателем и просто подключаем его к настенной розетке. Вы также можете жестко подключить блок питания и подключить его к настенному выключателю для более профессиональной установки. Если вы не электрик, рекомендуется нанять его для этой части.Это значит, что ваша установка может соответствовать любым городским строительным нормам для вашего дома.

    7.) Наслаждайтесь своей новой экологичной подсветкой под шкафом

    Окончательные результаты готовы, и этот проект светодиодного освещения под шкафом оказался действительно потрясающим. Светодиоды очень яркие, и на прилавке внизу нет горячих или мертвых зон. Этот проект был очень простым и недорогим, но светодиоды будут обеспечивать хорошее освещение на кухне в течение многих лет без каких-либо проблем или обслуживания.

    Как закрепить светильники под шкафом

    Самый удобный способ управлять освещением в шкафу на кухне — подключить его к настенному выключателю.Вы можете включать и выключать свет, а также приглушать его яркость, не запутываясь в проводах и розетках на кухне. Однако, когда дело доходит до установки, подключение светильников, вероятно, является наиболее сложным процессом. Если вы ищете совет о том, как подключить светильники под шкафом, читайте пошаговые инструкции.

    После того, как вы выбрали светильники, вам сначала нужно подготовиться к установке:

    1. Перед началом проконсультируйтесь со специалистом.

    Профессиональный подрядчик-электрик в вашем географическом районе сможет проконсультировать вас по любым деталям электрооборудования, по которым у вас могут возникнуть вопросы, и убедиться, что вы соблюдаете все соответствующие электрические нормы и правила.

    2. План электропроводки.

    Где вы хотите, чтобы ваш выключатель света был? Рядом со шкафами? Наряду с остальными элементами управления освещением на кухне? Определение этого поможет вам узнать, сколько проводки вам нужно. Электрическая проводка проходит внутри стены и петлями от одного светильника к другому.

    3. Расположите подсветку шкафа.

    Для равномерного освещения мы предлагаем вам использовать линейные светильники по всей длине ваших шкафов или шайбы через каждые 6-10 дюймов.Для лучшего рабочего освещения вдоль прилавков мы также рекомендуем размещать светильники ближе к передней части шкафа. Наконец, убедитесь, что освещение вашего углового шкафа сбалансировано, чтобы освещать площадь равномерно, не вызывая теней.

    4. Соберите инструменты и монтажное оборудование.

    Большинство светильников, устанавливаемых под шкафами, поставляются с набором соответствующих крепежных деталей для установки. Это включает в себя винты, которые не будут проникать в нижние полки ваших шкафов. Для правильной установки необходимы кабельные вводы и соединители проводов нужного размера.Вам также понадобятся следующие инструменты:

    • Отвертка
    • Инструмент для зачистки проводов
    • Проволочная рыба
    • Проволочные гайки
    • Изолента
    • Электрический провод и соединители давления
    • Дрель с кольцевой пилой
    • Ножовка для гипсокартона

    Затем выполните следующие действия для установки:

    1. Отключите питание.

    Найдите правильный выключатель и отключите питание от розетки, к которой вы собираетесь подключить свет.

    2. Прикрепите фонари.

    Расположите светильники в соответствии с тем, как вы их расположили ранее. Разберите фары и прикрутите их туда, куда хотите. Чтобы сделать это проще, вы можете использовать карандаш, чтобы отметить дно шкафов.

    3. Разрежьте стену.

    В зависимости от вашего фартука вам, возможно, придется снять его с того места, где вы устанавливаете светильники. Затем вы должны вырезать канал за фартуком с помощью пилы для гипсокартона. Канал должен тянуться из-под распределительной коробки вправо возле самого дальнего источника света.Наконец, используйте дрель, чтобы просверлить отверстие через шпильки, чтобы вы могли провести провод.

    4. Протяните провод.

    В нижней части каждого шкафа снова используйте дрель, чтобы сделать отверстие для провода, через которое проходит каждый свет. Здесь вам может понадобиться проволочная ловушка для прокладки проводов по стене от одного приспособления через канал к следующему приспособлению.

    5. Протяните шнур.

    Начиная с самого дальнего от выключателя прибора, протяните электрический провод от одного прибора к другому.Мы рекомендуем оставлять около одного фута шнура на каждое отверстие. У самого дальнего приспособления на конце будет свисать фут шнура, а у приспособления рядом с ним будут свисать два шнура (один входящий и один выходящий). Сделайте это для каждого источника света, пока не доберетесь до ближайшего к выключателю. Для этого фонаря требуется один отрезок провода, идущий от распределительной коробки, и один, выходящий из фонаря с другой стороны.

    6. Подключите фары.

    Изолируйте электрический провод внутри каждого светильника, при необходимости разделите провода и снимите с них около 3/4 дюйма изоляции.В ближайшем к выключателю приспособлении соедините провода с помощью гаек. Вы должны соединить черный провод светильника с одним проводом на электрическом проводе в стене с вилкой на конце и одним проводом, направляющимся к следующему светильнику. Сделайте то же самое для белого провода крепления.

    7. Подключите переключатель.

    В розетке выключателя убедитесь, что электричество не включено, а затем снимите розетку. Свяжите белый провод и соединительную жилу шнура с помощью проволочной гайки. Прикрутите черный провод от розетки к нижней клемме выключателя, а черный провод, идущий к фонарям, прикрутите к верхней клемме выключателя.

    8. Прикройте свою работу.

    Закройте контакты выключателя, обмотав его изолентой. Затем вверните переключатель обратно в коробку. Прикрепите крышку переключателя.

    9. Проверьте фары.

    Восстановите питание ваших ламп и щелкните выключателем, чтобы проверить, работают ли они.

    10. Залатать вещи.

    Наконец, вы можете переделать гипсокартон, который вам пришлось отрезать для проволочного канала, и снова прикрепить заднюю стенку.

    .

    Leave a Reply

    Ваш адрес email не будет опубликован.
