Как сделать арбалет | Домашний способ

Увлекательная и необычная игрушка для взрослых и детей – это арбалет. На улице и дома — такая экипировка послужит прекрасным семейным развлечением. Также будет интересна его история, которую на досуге можно изучить вместе с ребенком.

Его конструкция была интересна в любые времена, а мы вам расскажем в данной статье, как сделать арбалет своими руками.

Из чего состоит?

Ложе – главный элемент этого вида оружия. Ложе можно сделать из различной древесины – ясеня, ореха, березы.

Некоторые делают металлический корпус, а на него устанавливают деревянные планки, но мы не советуем вам настолько все усложнять.

Толщина доски – 3 см, вырезаем из нее форму будущего приклада. Желобок для направления стрелы выстругивается сверху. Его необходимо усилить металлическими рейками.

Интересные статьи на нашем сайте: Как носить булавку от сглаза? Такой амулет можно сделать самим.

Что такое искусство ошибана: http://dometod.ru/dom-i-hoziaistvo/rukodelie/oshibana-master-klass.html

Из чего делать арбалетный лук? Больше всего подходят для этой цели старые дуги от спортивного лука. Они устанавливаются на специальную колодку. Кроме них, для плечей лука используют старые автомобильные рессоры, но тут нужна обтачка, чтобы придать им нужную форму.

Как сделать своими руками?

Дальше нужно решить – необходима ли вам колодка, которая соединит лук с ложем арбалета. Это вы должны решить еще перед изготовлением арбалета в домашних условиях. Кто-то ограничивается тем, что просто привязывает лук к основанию. Другие делают металлический каркас, который охватывает ложу и лук.

Тетива. Здесь самое главное условие – тетива должна растягиваться. Для тетивы подходят такие материалы, как фастфлайт, лавсан, дейнема. Закрепите нить на арбалете, отрегулируйте степень натяжения.

8-10 тысяч выстрелов с такой тетивой вам обеспечены!

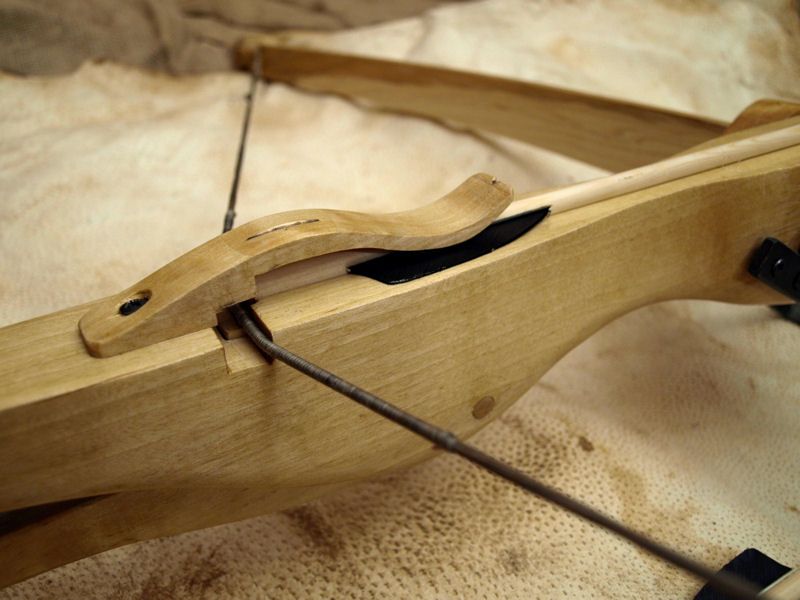

Спусковой механизм – обычно он делается сверху. Это рычажок, толкающий и освобождающий тетиву.

Прицельное устройство в этой необычной поделке — это несколько мушек и целик.  Последний представляет собой пластинку с прорезью и гранями, параллельными мушке. Диоптрический прицел имеет вместо целика диоптр (это пластинка с круглым отверстием). Оптический прицел нужен для видения удаленных предметов, он включает в себя целую оптическую систему. Бывает еще и лазерный прицел: устройство испускает лазерный луч, по которому можно ориентироваться.

Тетива натягивается с помощью стремени. Это проволока 6 мм диаметром или стальной трос. Один конец закрепляем на основании арбалета, к другому прикрепляем ручки, за которые тянет стрелок.

Когда изготавливаете этот интересный вид оружия, учитывайте аэродинамические особенности стрел и степень натяжения дуги, чтобы ее не сломать.  Мы надеемся, что наши советы помогут вам в таком непростом деле, как сделать арбалет в домашних условиях.


← Поделки из соленого теста Голливудская диета! Худеем своими силами →

Пружинный арбалет своими руками. Чертежи деревянного самострела или как сделать из дерева арбалет своими руками

К тому же, пострелять из такого орудия будет интересно и самому. Делается все довольно просто, тут можно вполне обойтись ручными инструментами. Арбалет получился довольно мощным, как для учебной стрельбы. Тут используется двойные плечи, что увеличивает жесткость лука и позволяет метать с высокой скоростью стрелы из дерева. В качестве наконечника для стрел автор использует саморезы, но вы можете проявить фантазию и придумать чего поинтереснее.

Материалы и инструменты, которые использовал

Список материалов:
— брус;
— ПВХ-труба;
— два самореза;
— крепкая веревка;
— деревянные стержни для стрел;
— клейкая лента (для оперения).

Список инструментов:
— ножовка или маятниковая пила;
— лобзик;
— ленточная шлифовальная машина;
— дрель;
— маркер;
— рулетка;
— шуруповерт;
— строительный фен;
— тиски;
— масло для обработки дерева;
— краска для покраски лука (по желанию).

Процесс изготовления арбалета:
Шаг первый. Вырезаем заготовки
Первым делом разрежем деревянный брус, он будет использоваться для изготовления основы . Еще нам понадобиться разрезать трубу. У вас должно получиться две части, длиная и короткая. Размеры смотрите на фото.



Шаг второй. Изготавливаем ложе
Ложе делаем из деревянного бруса. Первым делом сделаем необходимую разметку с помощью маркера. Ну а далее вырезаем лишние части, используя лобзик, отлично с этой задачей справится электролобзик.


Шаг третий. Изготовим лук
Лук у нас состоит из двух частей, что увеличивает его жесткость. Делается все из ПВХ-труб, которые нужно сделать плоскими. Для этого нам понадобятся тиски со вставкой из дерева, чтобы на трубах не оставалось отпечатков. Греем трубу строительным феном до тех пор, пока она не станет мягкой, а потом сжимаем в тисках. Пошагово нагреваем участки и сжимаем. В завершении формируем нужный профиль лука.


Шаг четвертый. Крепление лука
Для крепления лука ищем его центр, а затем сверлим два отверстия, как автор. Для крепления используем два самореза, а также шайбы. Но не крепите пока лук намертво, его нужно еще доработать.


Шаг пятый. Дорабатываем лук
Суть доработки в том, чтобы проделать на концах плечей канавки, к которым можно будет привязать тетиву. Делаем разметку и вырезаем лишние части с помощью электролобзика. Что касается короткого плеча, то тут на концах нужно сделать канавки, чтобы тетива не слетала.


Шаг шестой. Установка тетивы
В качестве тетивы используем синтетическую крепкую веревку. Отрезаем два куска нужной длины и заплавляем концы с помощью зажигалки. Ну а далее привязываем основную тетиву к концам плеча с небольшим натяжением. Что касается дополнительного плеча, то чтобы его задействовать, будет нужна еще одна веревка. Как все соединяется, можно увидеть на фото.



Шаг седьмой. Обустройство спускового механизма
Спусковой механизм является триггерного типа. Он состоит из двух деталей, одна это курок, а вторая представляет собой деталь с зубчиками, одним из которых она удерживает тетиву, а другим упирается о курок. Эти детали можно вырезать из фанеры, используя электролобзик.



Шаг восьмой. Изготовление стрел
Стрелы делаем из деревянных стержней. Для стабилизации полета сделайте для них оперение, автор использовал для этого клейкую ленту. Ну а на конец стрелы нужно установить какой-то грузик, автор завернул туда саморез. При желании можно срезать головку и наточить стержень.

Это история про изготовление арбалета своими руками в домашних условиях. Первое желание сделать арбалет самому возникло неожиданно, при просмотре фильма по телевизору. До сих пор не понимаю, что меня так привлекло в этом оружии. Какой-то переключатель просто повернулся в моём мозгу, и помимо чистой, преданной любви к лучной стрельбе, прибавилось ещё и страстное влечение к арбалетам.

Кстати, я помню как тот фильм назывался: «Побег невозможен», – фантастический боевик, записанный на видеокассету, в «неподражаемом» переводе Леонида Володарского. На дворе стоял 1996 год.

Первое приятное впечатление от открытия такой увлекательной темы, как арбалет и всего, что с ним связано, без всякого промежуточного этапа переросло во мне в неудержимый фанатизм. Арбалет иметь хотелось до зубовной боли. Такой же, как например Barnett Coomando из фильмов с Чаком Норрисом.

Кто постарше, те помнят, что в 90-е годы оружейный рынок нашей страны находился ещё в зачаточном состоянии, и о таком изобилии луков и арбалетов, как сегодня, не могло быть и речи.

В оружейных или охотничьих магазинах начала 90-х арбалет если и появлялся, то только в единичных экземплярах. Да и то в основном из разряда импортного дешёвого ширпотреба, который закупали за копейки. Зато продавались они, зачастую, просто за бешеные деньги по меркам того времени. И единственным логичным решением тогда было взять, и начать делать себе арбалет собственноручно.

Здесь стоит пояснить: мне несказанно повезло, что на тот момент я работал в должности слесаря-инструментальщика на местном металлургическом заводе. То есть у меня с самого начала был доступ и к материалам, и к оборудованию.

Но это лишь полдела. Самый важный вопрос был – где брать информацию? Откуда узнать, как арбалет сконструирован? Какие у него там внутри детальки? Где взять чертежи арбалета и как его потом собрать. Интернета-то ещё не было.

В результате мне удалось кое-что узнать путём расспросов, что-то додумал сам, где-то удалось прочитать или увидеть картинку по интересующей меня теме.

Информацию собирать приходилось порой буквально по газетным вырезкам.

Наконец счастливый момент настал, и я принялся за создание опытного образца.

Как изготовить арбалет.

Визуально я ориентировался на арбалет фирмы «Снайп». Существовала тогда какое-то время такая компания по производству арбалетов, в Санкт-Петербурге, по-моему. Фото их арбалета я вырезал из оружейного журнала 1992 года выпуска. Я не смог найти про них информации сегодня, но на тот арбалет подозрительно похож интерлоперский АК-47, появившийся значительно позже.

Направляющая моего арбалета состояла из двух частей, соединённых друг с другом сваркой (всё серьёзно, настоящий хардкор). Одна из частей являлась коробкой спускового механизма, сверху привинчивалась планка с фрезерованным ласточкиным хвостом. Я планировал сразу ставить оптику и на открытые прицельные приспособления не рассчитывал. Планка прикрывала детали механизма, на ней же крепилась пружинистая пластинка, вырезанная из куска старой линейки, которая прижимает стрелу к жёлобу на направляющей.

Вот почти точно так же выглядел тот, мой первый самодельный арбалет. Единственное, у него не было рычажного взвода. Да и приклад не имел таких изящных форм, нижняя часть была прямой. А так очень похоже.

Плечи планировал делать раздельные и съёмные – я перед этим насмотрелся на спортивные арбалеты в одном оружейном журнале, который принёс товарищ по цеху, прознав о моей заботе.

Колодку под них мне отфрезеровали на станке, задумка была сделать так, что бы она крепилась к направляющей винтом, наподобие, как сегодня крепятся колодки в сборе с плечами у арбалетов «Экскалибур» . Но я по молодости накосячил со сверловкой, и колодку пришлось-таки приварить. Съёмными остались только сами плечи.

Как я их городил – другого слова и не подобрать, вообще отдельная история.

Вопрос первый: из чего делать плечи? На тот момент ответ напрашивался сам собой. И я отправился туда, где у нас на заводе резали металлолом, искать рессору. А что прикажете делать – никакого другого материала для гибких элементов я тогда в принципе подобрать не мог.

Рессору я, конечно же, нашёл и работа закипела.

Изготовление арбалета своими руками

Это я сейчас понимаю, что нарушил тогда все мыслимые и немыслимые техпроцессы и принципы. На тот момент же мне было без разницы, я был молод и полон творческой энергии.

Рессору я нашёл от трактора, резаком от неё отрезали кусок примерно 400мм длиной. Далее: нужно было получить из одного куска шириной примерно 50-55мм два куска поуже.

Я ничего лучше не придумал, как пойти на гильотиновые ножницы для рубки металла и располовинить пластину на них. Одна половинка получилась ровной, другую же загнуло винтом. Про какие-то там микротрещины, полученные при грубой рубке, и прочую подобную муть я на тот момент даже и не помышлял.

Вернувшись к себе на участок, я зажал «винтовую» половину рессоры в тиски и выпрямил с помощью несложных манипуляций. В тех же тисках я предал форму плечам, отогнув концы наружу и чуть согнув пластины. Получились два одинаковых плеча с двунаправленным плавным изгибом. Ну, почти одинаковых.

Я понимал, что диапазон изгиба арбалетных плеч и работа рессоры при езде транспорта заметно отличаются, и половинки-плечи придётся перекаливать заново. Благо, в нашем цехе была хорошо оборудованная термичка с грамотным термистом. Он-то мне и поведал, как правильно закалить пружинную сталь.

Забегая вперёд скажу, что вскоре, повторяя ту же самую технологию, мне пришлось делать второй комплект плеч. Это получилось потому, что два молодых балбеса – я и мой товарищ, решили установить тетиву, уперев одно плечо в скамейку и сверху нажимая на другое. Создался рычаг, идущий на излом и нижнее плечо сломалось возле винта крепления.

Второй комплект плеч сделал уже быстрее, учитывая предыдущий опыт. По усилию натяжения плечи получились где-то 60-65кг, при рабочем ходе тетивы 250мм. Ширина плеч была 720мм.

Малый рабочий ход обусловлен особенностью стальных плеч, не обладающих такой же, как у фиберглассовых гибкостью при схожих размерах. А делать широченную дугу ради незначительного увеличения хода тетивы я не захотел.

На стальную направляющую сверху наклеил стеклопластиковую пластину с полукруглым желобком, по которой должна была скользить тетива и двигаться болт. Я совершенно не учёл тогда, что от того, что тетива легла на направляющую с большим перегибом. Трение получилось довольно сильным и скоро стеклопластик начал истираться, топорщась волокнами.

Скоба, на которую ставят ногу, что бы взвести арбалет, получилась немного маловата и позволяла вставлять только носок ботинка. Но со временем я приноровился это делать.

Стальные части арбалета были закончены, на очереди стояло изготовление ложи. Из древесины, подходящей для этого дела, мне доступны были лишь дуб, ясень и берёза. Выбор пал на ясень. Он имел более приятную текстуру, нежели просто белое дерево берёзы. Дуб же был попросту тяжеловат.

Народное творчество самодельщиков-арбалетчиков

Приклад и цевьё по задумке должны были быть раздельными. Цевьё я сделал в форме сильно вытянутой трапеции, более широкая часть находилась как раз под ладонью, дальше оно плавно сужалась по ширине и высоте. Край цевья был скошен для придания ему более изящной формы.

Приклад получился на вид широким, с прямой нижней частью и большим отверстием в том месте, где проходит большой палец. Удерживать арбалет и целиться было удобно. Цевьё крепилось довольно забавно: в дереве был профрезерован паз, в котором утопала направляющая практически полностью. Не мудрствуя лукаво, я взял, да и приклеил на эпоксидку цевьё и пластину с желобком прямо к направляющей – мне почему-то не хотелось, что бы в нижней части цевья были отверстия и виднелись головки винтов. Казалось, что будет неэстетично.

После того, как все металлические части были собраны, цевьё приклеено и установлен приклад – он крепился на два винта к стойке прицела снизу встал очередной вопрос: «Где брать подходящие нити для тетивы?». Все советы использовать капроновую нитку или, как говорили некоторые «особо одарённые», рыболовную леску, я отмёл сразу.

Выручил меня, причём совершенно случайно, мой отчим. Он разбирал старый хлам в гараже, и выудил откуда-то большой моток тонкой верёвки, кручёной из непонятно каких ниток. Верёвка от усилия не растягивалась, и после нескольких опытов я накрутил из неё тетиву на арбалет.

Бывают и блочные самодельные конструкции

Чуть не забыл вам рассказать, как был устроен спусковой механизм на том арбалете. Получился он, как не странно, у меня прочным, надёжным в работе и состоящим всего из трёх деталей и двух пружин.

Зацеп, фиксирующий тетиву во взведённом состоянии, или по-народному «орех», был изготовлен в виде шайбы толщиной 10мм. Паз для прохода тетивы и выступ, в который встаёт фиксирующее замок шептало, проделаны с помощью напильников разного калибра. «Орех» был однозубый и болт своей задней частью в тетиву не упирался.

Желая втиснуть спусковой механизм в невеликие габариты его коробки, я увлёкся и немного неверно распределил длину плеч шептала относительно центра вращения его оси. Это сыграло со мной злую шутку и спуск получился малость жестковат.

В процессе выстрела «орех» проворачивался, увлекаемый тетивой. После чего ударялся о переднюю стенку коробки и весело отскакивал обратно, где и стопорился. Перед взведением его всякий раз нужно было опускать вручную, что бы дать возможность пройти тетиве и провернуть «орех» в положение, где тот фиксировался шепталом. Найти техническое решение, что бы зацеп оставался в опущенном положении после выстрела, я тогда не смог. Поломал-поломал голову, но так ничего путного не придумал. После чего забил на это дело и оставил всё как есть.

Последним штрихом в создании этого арбалета стала установка прицела. В то время в оружейные магазины стали активно завозить пневматику и разные полезные штуки к ней. Типа недорогих оптических прицелов, например. Вот один такой я и купил. Взял простенький четырёхкратный прицел с окуляром диаметром 25мм. Вскоре он был установлен на арбалет.

Долгожданный момент первых испытаний становился всё ближе, оставалось изготовить болты – и можно стрелять.

Арбалет в домашних условиях: подготовка к стрельбе.

Алюминиевых трубок с тонкой стенкой было не найти и мне пришлось остановить свой выбор на деревянных древках. За этим делом я снова обратился туда, где мне подогнали древесину для приклада – в Модельный цех. Подошёл всё тот же ясень, чья плотная, но не очень тяжёлая древесина годилась как нельзя лучше.

Древки мне выточил на токарном станке по дереву знакомый товарищ, конусные наконечники так же вышли из-под резца токаря, только уже по металлу.

Я покрасил болты в ядовито-красный цвет – что бы потерять сложнее было, да ещё сверху покрыл лаком. Наконечники, которых мне наточили аж целых десять штук, получились несколько разной формы, но зато почти одинаковой длины – и то радость. Я стал их перебирать и в результате отобрал более-менее одинаковые. Получилось две группы наконечников, шесть в одной и четыре в другой.

Насадил наконечники на древки, закрепив их клеем «Момент». На очереди было оперение, которое непонятно было, из чего делать. Выручил книжный магазин – там я увидел, а позже купил такие тоненькие разноцветные папки, в которые вкладывались листочки бумаги. Их обложки были из плотного целлофана, который хорошо держал форму. Вот они-то и пошли на оперение болтов к моему арбалету.

Технологию изготовления я изобрёл довольно быстро: вырезав из картонки шаблон пера, я обвёл его ручкой, приложив к обложкам папок, и обыкновенными ножницами нарезал их в необходимом количестве.

Как вы наверняка знаете, у фирменных перьев для лучных и арбалетных стрел есть посадочное место в виде смотрящих в стороны краешков, за которые перо приклеивается к древку стрелы.

Я обошёл этот момент довольно интересным образом. Начать с того, что пёрышки я нарезал в двойном комплекте. Из двух тоненьких половинок склеивалось одно перо потолще. Перед склейкой я одинаково отчертил краешки половинок, а после попросту отогнул их в разные стороны. Получились посадочные места, почти такие же, как у фабричных резиновых перьев. Осталось лишь приклеить их на древки болтов, что я, собственно, и проделал. Перьев на каждом болте было по два, ведь на направляющей сверху был полукруглый желобок. До того, что бы проделать глубокий паз, по которому проходит нижнее перо, когда их три, я тогда ещё технически не дорос.

Итак, испытания! Всё происходило в лесу, мишенью служила картонная коробка, набитая старыми тряпками и прислонённая к толстой сосне. Первым же выстрелом я загнал болт в дерево чуть ниже коробки. Попытка вытащить его закончилась тем, что в руке у меня осталось древко, а наконечник глубоко засел в стволе. Расковыривать дерево, что бы его оттуда извлечь, я не стал и оставил всё как есть.

Арбалет показал себя с хорошей стороны, стрелял резко, стальные плечи распрямлялись с хорошей скоростью, посылая болты в мишень. Замок работал исправно, без поломок и перебоев, разве что спуск был чутка жестковат. Тетиву взводил в перчатках – та очень «душевно» резала пальцы, а про шнур-натяжитель и то, как он устроен, я тогда ещё ничего не знал.

В итоге целых, не поломанных болтов, у меня после первых стрельб осталось всего три.

Тот арбалет пробыл у меня ещё какое-то время, радуя глаз и грея душу. Но я двигался дальше, работая над созданием следующего, более совершенного образца, и он был отдан во владение моему товарищу, разделявшему тогда моё увлечение.

Про то, какими же получились мои следующие самоделки, вы узнаете уже из другой статьи. А пока приведем пример интересного видео арбалета, сделанного в домашних условиях такими же энтузиастами.

Видео стрельбы из арбалета, сделанного своими руками.

Конструктору и оружейному мастеру Богдану Хмельницкому приходится часто сталкиваться с недоверием. Увидев его луки и арбалеты, люди отказываются верить, что изобретатель сделал их своими руками и что разработка и изготовление оружия для него всего лишь хобби, а не дело всей жизни. Действительно, со своими высокотехнологичными образцами в руках Хмельницкий больше похож на главу конструкторского бюро или владельца небольшого оружейного завода. Вот и приходится мастеру постоянно напоминать, что свои прототипы он изготавливает исключительно дома, а дом у него самый обычный — без станков с ЧПУ, окрасочных камер и «чистых комнат».

Хотя можно было бы и не объяснять ничего: оружие Богдана Хмельницкого может выдержать самую суровую критику индустриального масштаба без всяких скидок на хобби. В этом мы могли убедиться, изучив луки «Фантом» (ПМ № 5″2011) и «Кобра» (№ 1″2014). Ноу-хау изобретателя заключается в применении стальных или газовых пружин вместо традиционных гибких плеч в качестве источников энергии для выстрела. Результат такого подхода — оружие, максимально приближенное к спортивным лукам по характеристикам и технике стрельбы, однако намного более компактное и удобное в транспортировке.

Луки Хмельницкого представляют собой сложные и элегантные конструкции с парадоксальными свойствами. К примеру, ход натяжения тетивы у «Кобры» значительно превышает габариты самого оружия благодаря блоку с параллельными канавками (тетива дважды ложится на один и тот же блок) и композитному модулю-эксцентрику сложной формы.

На этот раз Богдан принес к нам в редакцию арбалет, и в нем, на первый взгляд, нет ничего сложного: никаких эксцентриков, лишь несколько простых шкивов. Однако «Кондор» далеко не так прост, как кажется. Чтобы раскусить его, стоит вспомнить о том, какими бывают арбалеты классической конструкции.


Член сборной России и чемпион Европы по арбалетному спорту Владислав Либер как никто другой способен понять и оценить изобретательский талант Богдана Хмельницкого. Ведь в его руках тоже арбалет собственной конструкции. Ноу-хау Владислава — жесткие алюминиевые направляющие, сочетающиеся с узким лонцем из хорошо скользящей смолы.

Раззудись, плечо!

Классический арбалет называют также рекурсивным. В нем тетива крепится прямо к концам гибких плеч. Плечи подчиняются тому же физическому закону, что и пружина, сила упругости которой тем больше, чем сильнее она сжата. Это значит, что арбалет развивает максимальное усилие только при полностью натянутой тетиве. Как только стрела приходит в движение, усилие начинает стремительно падать, поэтому скорость полета стрелы у рекурсивных арбалетов относительно невелика.

Чтобы как-то бороться с этим досадным эффектом, японцы делали свои двухметровые (а иногда и побольше) луки «юми». У длинных и очень мощных плеч был небольшой ход, поэтому усилие оставалось более-менее равномерным на большей части хода тетивы. У рекурсивных арбалетов все то же самое: чем шире плечи, тем эффективнее оружие.


В блочных арбалетах (как и в луках) используется система полиспаст. Тетива в них проходит через вращающиеся эксцентрики, которые работают как рычаг с изменяемым по ходу натяжения плечом. С помощью полиспаста кривую усилия можно настроить, как душе угодно. После выстрела усилие на тетиве постоянно нарастает, и стрела с усилием разгоняется на протяжении всего хода. Поэтому блочные арбалеты могут похвастаться большой скоростью полета стрелы при максимально компактных плечах.

По своим свойствам «Кондор» Хмельницкого — это нечто среднее между рекурсивным арбалетом и «блочником». У него нет эксцентриков, однако газовая пружина сама по себе имеет гораздо более ровную характеристику усилия, чем гибкое плечо. В самом начале хода она уже развивает более 75% максимального усилия, поэтому во время разгона способна передать снаряду гораздо больше энергии, чем традиционные плечи. В то же время ширина «Кондора» меньше, чем у самых компактных «блочников». А вот по массе (4,5 кг) он точно ближе к «блочникам» — рекурсивные арбалеты намного легче.


Для зарядки «Кондора» используется натяжитель — специальное устройство, которое представляет собой прочный шнур с рукоятками на концах и крючками для захвата тетивы посередине. Удерживать арбалет неподвижно помогает стремя.

Разумеется, Богдан задумывается об установке эксцентриков вместо обычных шкивов. С ними «Кондор» мог бы продемонстрировать чудеса эффективности. Закон разрешает гражданам без разрешения эксплуатировать арбалеты с усилием до 43 кгс, и лучше иметь эти 43 кг в конце хода, чем в начале — ведь это дает до 40% прироста в скорости полета стрелы.

Слово чемпиону

«А судьи кто?» — вспомнили мы классика и решили обратиться за экспертными комментариями в Российский арбалетный союз. На территории стрелкового центра «Хантер» «Кондор» встретился лицом к лицу с профессиональными арбалетами российской сборной, а Богдан Хмельницкий — с Владиславом Либером из команды «Гепард», мастером спорта международного класса, членом сборной России, чемпионом Европы в командном первенстве. Владислав поначалу тоже принял изобретателя за предприимчивого коммерсанта и никаких поблажек оружию делать не стал.


Богдан Хмельницкий // Возраст: 37 лет // Профессия: фрезеровщик // Хобби: стрельба из лука, изобретение оружия. Стрельбой из лука Богдан заинтересовался еще в детстве. Вскоре его интерес перерос в серьезное увлечение спортивной стрельбой. Богдан тренировался даже на работе в обеденный перерыв, но в тесном помещении было сложно развернуться со спортивным луком «Олимпик». Так профессиональный фрезеровщик пришел к идее изобретения компактного оружия для спортсменов-лучников.

Основную критику спортсмена заслужили слишком длинные направляющие. «Чем дольше стрела движется вдоль направляющих, тем дольше стрелок должен держать оружие неподвижно после выстрела. Задача эта не из простых, поэтому чем длиннее оружие и больше ход тетивы, тем ниже точность», — пояснил Владислав.

Взглянув на «Кондор» в разобранном виде, нетрудно понять, что длина арбалета продиктована габаритами газовой пружины. А вот ход натяжения тетивы можно уменьшить, применив дополнительные блоки или установив более широкие «плечи». Однако следует помнить, что лишние блоки снизят скорость полета стрелы из-за трения, а увеличенные «плечи» лишат оружие едва ли не главного преимущества — компактности.


Критика коснулась и материала направляющих. По словам Владислава, алюминий для них не лучший выбор. Во‑первых, он далеко не идеален с точки зрения трения. При истирании на нем образуются микроскопические неровности, которые препятствуют свободному скольжению стрелы. В спортивных арбалетах используются полимерные смолы и пластики, которые в силу своего молекулярного строения долго сохраняют гладкость.

Во-вторых, при длительном использовании в алюминиевых направляющих вытачивается едва заметное углубление, и в траектории движения стрелы появляется вертикальная составляющая, которая негативно сказывается на точности и отнимает часть энергии. Сам Владислав конструирует спортивные арбалеты и использует в них гибридные направляющие с наружными алюминиевыми рельсами и лонцем из смолы. Твердый алюминий принимает на себя основной вес снаряда, а мягкая смола отвечает за скольжение.

Разумеется, члены сборной России по арбалетному спорту отметили высокое качество изготовления «Кондора», а главный тренер Сергей Чикишев даже предположил, что надежный и неприхотливый арбалет с длинными направляющими может пригодиться при обучении стрелков — тренировать твердость руки.


В яблочко!

Когда стрелки говорят об оружии, умолкают даже соловьи. Богдан и члены сборной увлеченно обсуждали особенности «Кондора», стреляя по мишеням с 25−50 м. Придя к консенсусу по вопросу пристрелки оружия (строго в центр мишени!), они решили дать шанс новичкам.

Первым на огневой рубеж вышел наш фотограф Дима, который в тот день впервые взял в руки арбалет. Вспомнил все рекомендации стрелков, затаил дыхание, нажал на спуск и… поразил мишень на дистанции в 25 м прямо в яблочко! Трудно описать, насколько бурно Дима радовался столь приятной «случайности».

Затем настала очередь вашего покорного слуги, который также ни разу в жизни не держал в руках арбалета. Результат тот же — в яблочко. Согласитесь, повторяющийся результат на случайность уже не спишешь. Невзирая на критику, «Кондор» доказал свою состоятельность делом.

Мы будем с нетерпением ждать Богдана в гости в четвертый раз, чтобы пострелять из очередного доселе невиданного оружия.

Редакция благодарит президента Российского арбалетного союза Валерия Ашихмина за помощь в подготовке материала.

Охотничий арбалет – отличное оружие для добычи пищи в лесу, а также средство выживания в экстремальных условиях. От обычного лука он отличается более точной прицельностью, лучшей поражающей мощностью и удобством использования благодаря наличию спускового механизма. Преимуществом такого оружия по сравнению с остальными является то, что его можно изготовить самостоятельно, на него не нужно получать специальное разрешение, как на ружье, а самый простой арбалет своими руками можно сделать за считанные минуты, если время не терпит. Из недостатков можно отметить затрату времени на перезаряд, а также небольшое расстояние для прицела по мишени.

Арбалет-самоделка позволяет охотиться на любую дичь, от мелкого до крупного зверя. Охотничий арбалет имеет следующую конструкцию:

  • Основа, к которой будут крепиться остальные элементы с направляющей планкой. Эта планка определяет траекторию полета болта (стрелы).
  • Плечи, или лук: определяет силу выстрела.
  • Колодка, прикрепляющая основу к луку.
  • Спусковой механизм.
  • Тетива.
Чертежи охотничьего арбалета

Основа вырезается из прочного дерева, но не тяжелого, чтобы руки не уставали носить оружие. Идеальным вариантом для материала основы являются бук и орех. В условиях дикой природы нет времени вырезать красивое основание, но нужно постараться сделать его максимально удобным для себя. Направляющая планка представляет собой желобок, куда будет помещаться стрела. Она не должна создавать трение при движении болта (стрелы), поэтому после ее крепления необходимо пройтись наждачкой или полировочным кругом для шлифовки ее поверхности. Можно сделать ее отдельно, используя металлическую трубку, разрезанную пополам, но при походных условиях проще вырезать глубокий желоб в основе конструкции. Лучше, если ложе и направляющая отделены друг от друга.

Плечи арбалета – важная конструктивная часть. Простой арбалет своими руками имеет классическую конструкцию лука: тетива прикреплена к плечам статически, передает силу выстрела от них на стрелу. Для изготовления лука нужно применять гибкую древесину, которая будет держать форму, не ломаясь от многочисленных сгибаний: ясень, клен, акацию. Плечи вытесываются ножом симметрично и таким образом, чтобы их основа имела больший диаметр в обхвате, чем края. На краях нужно вытесать крепления для тетивы. Чтобы прикрепить лук к основе, нужно изготовить колодку.

Обычно колодка для крепления основы и лука производится из металла. В походных условиях нет такой возможности, поэтому простейшая модель охотничьего арбалета может иметь колодку деревянную . Для этого нужно прочное дерево, в идеале – дуб. Колодка крепится к основе, затем прикрепляется лук. Все соединяется в единую конструкцию при помощи саморезов, гвоздей, или прочной веревки.

Для осуществления выстрела нужно изготовить спусковой механизм. Для того, чтобы встроить курок, в основе нужно сделать вертикальную прорезь. Над этой прорезью нужно прикрепить сдерживающую планку, чтобы предотвращать случайное соскальзывание тетивы.


Для тетивы нужно использовать прочный, но не слишком эластичный материал. Для этого подойдут: ткань, проволока, волокнистые растения, кора, конский волос, сухожилия или кожа животных. Используя эти материалы, нужно сплести тетиву методом косички, волос, кожу и сухожилия можно использовать в исходном виде. После того, как тетива будет поставлена на место, самодельный арбалет для охоты готов.

Вместо стрел, как у лука, здесь используются болты, обладающие большей поражающей способностью. Их изготовление производится из прочного и упругого материала. Болт должен иметь совершенную форму, а центр тяжести – находиться в первой трети древка. Все болты должны иметь одинаковую длину и вес, иначе результат от выстрелов всегда будет разный. Хорошие болты получаются, сделанные из телескопических удочек из стекловолокна. Наконечник изготавливается из металлического листа, вырезаемого ножницами по металлу. Наконечник смазывается эпоксидным клеем и вставляется в пропил на конце древка.

Самодельный арбалет для подводной охоты

Существует мнение, то, что часто ошибочно называют «подводный арбалет», скорее, является оружием, действующим по принципу рогатки для рыбалки под водой. Арбалет не годится для подводной охоты, поскольку сопротивление воды не позволит совершить удачный выстрел. Тем не менее, можно соорудить самодельный арбалет для подводной охоты в том плане, что из него можно стрелять по рыбе сверху, на мелководье, так и под водой.


Самодельный подводный арбалет (в процессе изготовления)

Самодельный подводный арбалет – это, по сути, ружье резинового боя. Существует еще пневматическое оружие, но собрать его самостоятельно сложно, потребуются специальные навыки и умения.

Подводное оружие состоит из следующих конструктивных элементов:

  • Рукоятка
  • Основа
  • Пусковой механизм
  • Оголовье
  • Резиновые тяжи и зацеп

Принцип работы устройства состоит в том, что снаряд толкает гарпун и возвращает его посредством резиновых тяжей обратно. Ствол бывает цилиндрической или неправильной формы. Его задача состоит в том, чтобы не только удерживать направляющую, но и сопротивляться нагрузкам на изгиб, создающимся резиновыми тяжами.

Направляющая подводного арбалета служит для стабилизации положения гарпуна. Ее лучше изготовить из алюминиевой трубы, разделенной на две части. Один из них нужно прикрепить у оголовья ружья, второй – на расстоянии около 10 см от него. Гарпун должен беспрепятственно проходить через них. Оголовье бывает открытого или закрытого типа. В первом случае прикрепляются кольцевые тяжи, во втором – парные. При использовании кольцевых резиновых тяжей разгон гарпуна будет больше, чем с парными. Несбалансированная мощность тяжей либо не позволит создать достаточную силу для вылета гарпуна, либо создаст чрезмерную нагрузку на изгиб ствола. Тяжи нужно прикрепить с каждой стороны к держателю катушки, закрепив хомутами. Второй конец тяжей нужно пропустить через специальное кольцо, с ним удобнее будет стрелять.

В зависимости от размера и мощности орудия, гарпун имеет разную длину и толщину. Зацепы на нем бывают по типу пропил или шарпфин. Двугранная форма гарпуна меньше тупится, а трехгранная имеет более высокую проникающую способность. Устройство рукояти на самодельном арбалете – дело индивидуальное, ее может не быть. Если предполагается охота на крупную рыбу , обязательно должна быть катушка. Удобнее всего устанавливать катушку в передней торцевой части ствола.


Пружинный арбалет отличается от обычного тем, что выстрел из него осуществляется за счет упругости лука. Для изготовления такой модели можно использовать подручные материалы: пружинную сетку от старой кровати, рессору, обработанную болгаркой, амортизаторы из колес велосипеда. Пружина этого вида арбалета может располагаться внутри ложа, их может быть две на каждое плечо или одна на оба плеча. Пружина внутри ложа отличается небольшими размерами, такое оружие удобно переносить и использовать в лесу. Пружину можно использовать не только на растяжение, но и на сжатие, а при помощи увеличения количества витков можно регулировать силу натяжения тетивы. Пружинный снаряд можно соорудить, если немного переоборудовать свой арбалет с обычным устройством.

Арбалет — одно из изобретений, изменивших историю. До его изобретения лучнику требовалось тренироваться в течение многих лет, прежде чем он становился эффективным воином. С арбалетом даже средний крестьянин мог быть солдатом. Кроме того, благодаря использованию механизма взведения, перекрестная сила больше не является ограничивающим фактором.

Вот моя инструкция как сделать арбалет из дерева с фото и чертежами.

Будьте аккуратны, потому что арбалет может убить или поранить вас, вашу собаку и т.д.

Шаг 1: Арбалетная дуга



Все, что вам нужно — это определиться с размерами.

Общая длина составляет 125 см с шириной 6,5 см в центре, сужающейся до 1,25 см по краям. Толщина составляет 1,1 см.

Крепеж для тетивы я сделал из штифтов из твердой древесины.

Также я покрыл дугу джинсовой тканью. Я просто положил кусок джинсы и пропитал клеем, раскатав скалкой.

Шаг 2: Ложа арбалета





Ложа была смоделирована в ProE. По сути, это два прямоугольника — один 7,5 х 50 см 14 х 37 см, другой 14 х 37 см.

Возьмите размеры с картинки и вырежьте две части из фанеры 2 см (я взял фанеру, потому что она была под рукой).

Как только две части готовы, они соединяются друг с другом винтами для дерева, потому что их нужно будет несколько раз разобрать.

Сейчас будет полезно использовать рубанок, чтобы выровнять верхние края двух частей. Если у вас нет рубанка (у меня не было), прикрутите ложу к доске и выровняйте края пилой. Верхние края обязательно должны быть плоскими и ровными.

Шаг 3: Спусковой механизм

  1. Разберите ложу на две части.
  2. Работайте на внутренней стороне одной из частей.
  3. Отмерьте 50 см от длинной части, а затем спуститесь вниз на 5 мм. Это будет центром круга. Используя циркуль, нарисуйте круг диаметром 4 см.

Проведите линию от нижней части круга длиной 6 мм, затем опустите эту линию вниз до конца ложи. Сделайте ортогональную линию от конца линии внутри круга до конца ложи.

Внутри этой области будет ваш спусковой крючок. Вы можете увидеть на рисунке, где я набросал линии, чтобы обозначить отверстие.

Отверстие — это точка поворота для крючка.

Шаг 4: Продолжение спускового механизма




Здесь я использовал фрезерный станок по дереву чтобы прорезать дерево вглубь на 6 мм. Впоследствии я положил лист бумаги на вырез и сделал контур, чтобы перенести этот вырез на вторую часть ложи. В этот момент важно просверлить отверстие в центре круга, так как ваши отметки будут внутри после сборки.

Шаг 5: Сборка ложи арбалета


Склейте и привинтите две части ложи вместе, постарайтесь не залить клеем спусковой механизм. К верху ложи прикрепите 0,5 см кусок твердого дерева, я использовал клён. После того, как клей высохнет, используйте кольцевую пилу чтобы сделать отверстие 4 см там, где будет спусковой механизм.

Затем используйте шлифовальную машинку или наждачную бумагу, чтобы убрать заусенцы.

Шаг 6: Гайка






Гайка будет удерживать тетиву, когда арбалет взведен. Она должна быть прочной и крепкой. Я сделал гайку из фанеры красного дуба и склеил слои эпоксидным клеем. Честно говоря, пять слоев недостаточно, и здесь можно постараться лучше.

Во всяком случае, как только ложа арбалета высохла, нужно вставить гайку в отверстие.

Ширина гайки должна быть такой же, как и ширина ложи.

Нижняя половина гайки отрезается, чтобы сделать спусковой крючок. Верхняя половина отрезается наполовину, чтобы сделать засечки, которые будут держать тетиву. Также делается дополнительный надрез, чтобы стрела могла соприкасаться с тетивой.

Гайка будет удерживаться в ложе при помощи блоков с обеих сторон.

Шаг 7: Спусковой крючок



Вам нужно взять лист бумаги, на котором вы отмечали вырез на ложе. Это поможет определить место, где будет сидеть спусковой крючок.

Верхний край спускового крючка должен быть прямым. Просто сделайте крючок достаточно прочным и достаточно маленьким, чтобы выдерживать вес арбалета и заставлять гайку вращаться.

Я использовал кусок лиственной фанеры. Это плохой выбор, так как она крошится. Чтобы исправить это, я укрепил деталь ковровым гвоздем.

После того, как вы сделали спусковой крючок так же, как на фотографии, завершите сверление поворотного отверстия и убедитесь, что крючок может вращаться.

Шаг 8: Присоединение арбалетной дуги



Чтобы упростить присоединение, я использую болт, который проходит сквозь дугу в ложу и закрепляю гайкой, спрятанной в крестовине.

Шаг 9: Тетива

Я сделал тетиву из пеньки из 16 нитей длиной 122 см. Это не очень хорошая тетива, но для первого раза пойдет.

Шаг 10: Заключение

Деревянный арбалет, сделанный своими руками готов, что осталось сделать?

  • Так как это фанера, я, вероятно, покрашу арбалет.
  • Нет никаких механизмов безопасности.
  • Мушка, чтобы стрелять прямо.
  • Сделайте держатель для стрелы, если вы наклоните арбалет, стрела выпадет.
  • Тетиву нужно сделать лучше.
  • Различные фиксаторы.
  • Я измерил кинетическую энергию. Выстрел дает энергию в 28 Дж, что ниже рекомендуемого минимума 33 Дж для охоты, поэтому нужно сделать более сильный самострел.

Вопрос: Как сделать арбалет из карандашей? — Хобби и рукоделие

Содержание статьи:



Как сделать самодельный арбалет из карандашей дома своими руками. Огненные стрелы Отец и Сын №122

Показать описание

Наше видео: как сделать самодельный арбалет из карандашей дома своими руками. Огненные стрелы! Смотрите, как делать арбалет используя карандаши и канцелярские резинки. Два карандаша необходимо обмотать тремя резинками. После этого берем еще два карандаша и снова обматываем резинками. Теперь, накладываем спаренные карандаши друг на друга и образуем заготовку, похожую на арбалет. Тоже скрепляем заготовку резинками. Арбалет почти готов! Натягиваем тетиву, просунув ее в щель между карандашами. Арбалет готов! Чтобы сделать стрелу, достаточно пропилить углубление в тупом основании еще одного карандаша. Теперь можно стрелять! Хотите узнать, как мы это сделали? Смотрите видео как сделать самодельный арбалет из карандашей дома своими руками. Огненные стрелы!
Группа Вконтакте «Отец и Сын» http://vk.com/otecisin.
Не забывайте делиться нашим видео!
Отец и Сын Никита и Александр Шороховы! Нас двое и мы семья веселых, любознательных и позитивных человечков! Мы можем сделать своими руками трюк, разные поделки, эксперименты и многое другое!
Родители и дети! Наш веселый и познавательный канал Отец и Сын для вас! В любое детское и недетское время, каждый сможет сделать сам вместе с нами самоделки, фокусы, игры для детей, обучиться чему-то новому!
Удиви меня!!! скажете вы и мы поделимся нашими экспериментами!
Хотим приколы с детьми или смех до слез!!! и это тоже есть у нас!
Желаем узнать что-то новое, научиться интересному и необычному!!! канал Отец и Сын с радостью поможет вам!
Смешные дети и серьезные взрослые! Оставайтесь с нами! Получайте хорошее настроение! С нами весело и интересно!
Наши выпуски выходят минимум ОДИН РАЗ В ЧЕТЫРЕ ДНЯ! Так что не пропустите!
Будем очень благодарны за ПОДПИСКУ, комментарий и лайк!
Здесь территория без мата!!!
Канал Отец и Сын! Будьте с нами!.
http://www.youtube.com/user/AlexanderShorokhov.
Группа Вконтакте http://vk.com/otecisin.
Фэйсбук https://www.facebook.com/FatherSonShow.
Музыка с сайта www.audiomicro.com.
http://audiomicro.com/sound-effects

Видео взято с канала: Отец и Сын




Мини арбалет из карандашей

Видео взято с канала: abalka




DIY-АРБАЛЕТ из КАРАНДАШЕЙ!

Видео взято с канала: Open TV




DIY АРБАЛЕТ ИЗ КАРАНДАШЕЙ!!! УБИЛ МАМИКСА ИЗ АРБАЛЕТА!

Видео взято с канала: X-Ray




Самоделка.как сделать арбалет из карандашей

Видео взято с канала: GrEy FoX




Как сделать арбалет из карандашей

Видео взято с канала: Ervest




Арбалет из карандашей

Показать описание

В сегодняшнем видео я вам покажу как сделать арбалет из карандашей. Арбалет делается очень легко.Для этого вам понадобиться всего лишь пару вещей из канцтоваров..

✦Группа Вк: https://vk.com/clubgoldv.
✦Я Вк: https://vk.com/id339074473.

Добро пожаловать на канал Golden Hands TV..
На канале вы увидите много интересных и разнообразных поделок, лайфхаки, DIY, опыты, эксперименты, оригами и многое другое..

Так же на моем канале вы найдете лайфхаки, полезные советы, небольшие хитрости, которые помогут решить бытовые проблемы и сэкономить время. Много оригинальных и необычных поделок из бумаги. Сделанные своими руками DIY, при этом применив минимум усилий, вы получите максимум удовольствия от выполненной работы..
Всем приятного просмотра..

Внимание!!! Соблюдайте технику безопасности, автор не несет ответственности за ваши действия, это видео развлекательного характера, а не обучение или призыв к действию!

Видео взято с канала: Alex Memasovich


Арбалет из трубочек. Как изготовить бумажный арбалет. Создаём арбалет из карандашей

Копия древнего арбалета — это очень интересная вещь как в плане внешнего вида, так и при стрельбе из неё. Сейчас поговорим, как сделать арбалет в домашних условиях, чтобы он был реально похож на древнее оружие. В наше время существует множество современных арбалетов, но их стоимость довольно высока, да и хочется повесить на стену в спальне именно действующую копию древнего арбалета.

Сейчас пошагово разберём, что необходимо для создания деревянного арбалета. Из инструментов нужно немного.

  1. Хорошо отточенный нож.
  2. Дрель.
  3. Ножовка по металлу.

Подготовка материала, или Как сделать арбалет из дерева

Чтобы изделие выглядело и стреляло, как настоящее оружие, необходимо делать его из подходящей древесины:

  1. Тополя.
  2. Ясеня.
  3. Сосны.
  4. Дуба.
  5. Клёна.
  6. Акации.

Эти деревья идеально подходят.

Арбалет состоит из основных двух частей — лука и ложа. Если делаем оружие мощностью до 20 килограмм, для лука нужно подыскать ровную ветку толщиной пять сантиметров, а длиной — метр. Если мощность арбалета планируется более 20 килограмм, то лучше брать заготовку толщиной в 10 сантиметров и метровой длины. Для ложа арбалета выбираем ветку, диаметром немного толще заготовки для лука. Если на спиленном материале есть сучья, ни в коем случае их нельзя полностью срезать. Стоит просто укоротить их, чтобы длина составляла от трёх до пяти сантиметров. Если срезать сучки полностью, они сразу же потрескаются, и заготовка будет подпорчена.

Сушка заготовленного дерева

Перед тем как сделать арбалет своими руками, нужно обеспечить материалу постепенное высыхание. Для этого нужно замазать спилы лаком, чтобы через них влага не выходила слишком быстро. Срезы на сучках тоже замазываем. Если этого не сделать, то за счёт стремительного испарения дерево потрескается, а это нежелательно. После этого заготовки должны лежать с месяц в сухом и тёмном месте. Чем дольше дерево будет сохнуть, тем лучше.

Первичная обработка

Материал готов, можем приступать. Начнём с лука. Осматриваем годовые кольца дерева. Там, где они тоньше, северная сторона, вот она-то нам и нужна. В этом месте структура материала намного плотнее. Теперь нужно распилить заготовку пополам и для изделия взять северную сторону. После того как всё будет сделано, дереву нужно дать ещё неделю полежать, чтобы оставшаяся влага вышла.

Делаем лук арбалета

Начинаем изготовление лука, в процессе которого увидим структуру дерева и узнаем, как сделать арбалет в домашних условиях по древним технологиям. Итак, приступим, нужно срезать слои дерева, где присутствует его сердцевина. Если её оставить, то есть риск, что пойдут продольные трещины. После отмеряем середину лука и начинаем срезать лишний материал, изготавливая лук. При обработке необходимо следить за тем, чтобы его плечи были одинаковыми. Всё время проверяем на изгиб. Как только плечи начнут хоть немного поддаваться изгибу, нужно сделать пробную тетиву.

Пробная тетива — это прочная верёвка, на которой с одной стороны одна петля, а с другой — несколько, расположенных на разном расстоянии. Они нужны для того, чтобы измерять изгиб плеч лука. Чем больше материала срезается, тем сильнее их можно согнуть, при этом меняя петли на ближние. Натягивая пробную тетиву постоянно, легко отследить, равномерен ли изгиб после обработки лука. Ведь если смотреть только визуально, можно сильно ошибиться. Плотность дерева не во всех местах одинакова, поэтому с виду идеальный лук может изогнуться неравномерно. Иногда бывает, что толстый участок является слабым местом, а более тонкое, наоборот, не сгибается. Чтобы не ошибиться, нужно постоянно проверять лук. Только изучив все нюансы, можно сделать работающую копию, поняв, как сделать арбалет своими руками, и полностью отобразить мощь и красоту древнего оружия.

Изготовление ложа арбалета

В передней части ложа нужно вырезать углубление сантиметра два, где будет располагаться лук. После отмечаем от края 30 см, на этой поверхности будет ходить тетива и стрела. Эту плоскость выравниваем, если на ней есть изгибы или сучья. После нужно отмерить место для жёлоба толщиной в 1 см и глубиной в 0,5 см, затем вырезаем отверстия под лук и спусковой механизм. Это лучше делать стамеской или столярным резцом, а чтобы детально понять, как сделать арбалет, чертежи в помощь.

Спусковой механизм

Возьмём простейший зацеп, называемый орехом. Это цилиндр, который свободно вращается на оси. С одной стороны его крюки для тетивы, с другой — упор для Г-образного курка. Если арбалет до 30 кг натяга, спуск может быть деревянным. Однако если мощность больше, следует его сделать металлическим.

Делаем тетиву

Нужно взять доску и вставить колышки толщиной в 1 см. Они должны выступать на 3 см. Поле чего от одного до другого наматываем по кругу капроновую нить. Когда толщина всех нитей будет примерно 5 мм, нужно, не снимая с колышков, один раз обмотать по кругу этот моток, чтобы все нити были плотно замотаны. После этого возле колышка собираем пальцами две половины тетивы и снова обматываем, но уже намного плотнее, до следующего колышка. Так, у нас получится тетива с двумя петлями. Все понять поможет схема, как сделать арбалет. На ней всё предельно понятно.

Собираем арбалет и натягиваем тетиву

Сначала нужно примотать к ложу лук, затем монтируем спусковой механизм, после этого натягиваем тетиву. Просто так её не натянуть, поэтому нужно воспользоваться пробной. Далее нужно натянуть арбалет. Когда лук согнут, навешиваем боевую тетиву. После чего пробная снимается. Всё, древнее оружие готово. Вот как сделать арбалет в домашних условиях, используя только простейшие инструменты.

Делаем игрушечный мини-арбалет

Для развлечения дома с детьми или для того, чтобы подурачиться с друзьями, можно сделать мини-арбалет из подручных материалов. Что для этого понадобится:

  1. Два деревянных шампура.
  2. Столярный резец или нож.
  3. Скотч.
  4. Деревянная прищепка.
  5. Штапик.

Схема, или Как сделать мини-арбалет из того, что можно легко найти дома

  1. Берём деревянные шампуры и срезаем с них острые концы. После этого связываем их вместе на краях. Это будет лук арбалета.
  2. Берём штапик, отмечаем на нём два отрезка, равные длине лука нашего миниатюрного оружия. После отрезаем эти две части и соединяем вместе при помощи скотча. Это ложе арбалета. Спереди приматываем скотчем лук.
  3. После этого натягиваем на арбалет тетиву.
  4. Оттягиваем её и смотрим, на каком расстоянии установить зацеп. Им будет служить прищепка, вернее, её пружина и одна половина деревянной части.
  5. На ложе арбалета вырезаем необходимые пазы, чтобы оно стало вместо недостающей части прищепки. Собираем наш зацеп.
  6. Арбалет готов, нажимаем сверху на прищепку, тем самым разжимая её, натягиваем тетиву вместе со стрелой и зажимаем. Для выстрела опять жмём сверху.

Мы поняли, как сделать мини-арбалет, а теперь можно пойти дальше и создать оружие из карандашей.

Создаём арбалет из карандашей

Для этого нужно взять:

  1. Четыре карандаша.
  2. Семь резинок.
  3. Корпус от шариковой ручки.
  4. Скотч.

Приступим?

  1. Сначала нужно взять карандаши и соединить их по два вместе. Можно воспользоваться резинками или скотчем. Это будет лук и ложе арбалета.
  2. В передней части ложа приматываем снизу лук.
  3. Сверху на ложе приматываем скотчем корпус от ручки, это будет направляющая для стрелы. Её можно сделать из стержня той же самой ручки.
  4. Теперь надеваем на концы лука по одной резинке, а края их связываем нитками или скотчем, чтобы получилась цельная тетива. Теперь захватываем тетиву с вложенной стрелой, запускаем её в направляющую из корпуса ручки и отпускаем.

Вот как сделать арбалет, из карандашей, который отлично стреляет.

Приступим к созданию бумажного арбалета

Для этого требуется:

  1. Листы А4 — 9 штук.
  2. Палочки от эскимо — 4 штуки.
  3. Скотч.
  4. Прочная капроновая нитка.

Как сделать из бумаги арбалет, который будет стрелять карандашами?

  1. Кладём перед собой три листа бумаги продольно. Перегибаем слева направо. По линии изгиба разрезаем пополам. Получается шесть листов, ширина которых 10,5 см, а длина 29,7 см. Делим их на две кучки по три листа.
  2. При помощи карандаша скручиваем одну, а потом вторую стопку листов в трубочки. Длина их должна получиться 10,5 см, а диаметр — немного толще карандаша. Чтобы они не раскручивались, крепим скотчем.
  3. Вставляем в один конец трубок по палочке от эскимо на треть их длины. Выступающую часть отламываем. Со свободной стороны вставляем по целой палочке от эскимо также на треть. Это плечи лука. Теперь нужно согнуть их по центру бумажных трубок пополам.
  4. Берём ещё пять листов бумаги, скручиваем их при помощи карандаша, это будет ложе арбалета.
  5. К получившейся трубке спереди приматываем плечи лука. Нужно их равномерно примотать спереди ложа изделия. Вот как сделать арбалет в домашних условиях из бумаги. Теперь ему нужен зацеп, курок и направляющая.
  6. Привязываем нитку к плечам лука и натягиваем, чтобы понять, где будет зацеп. Определившись, прорезаем в этом месте ложе насквозь. После отрезаем кусок палочки размером в 3-4 см и вставляем в отверстие так, чтобы сверху она выступала на 5 мм, а снизу являлась курком.
  7. И последний штрих. Делаем трубочку длиной в 3 см, чтобы в неё свободно проходил карандаш, и приматываем скотчем спереди арбалета над его луком. Это направляющая для стелы. Всё, теперь можно натянуть тетиву, вложить в направляющую, к примеру, карандаш и выстрелить.

Здесь мы рассмотрели создание копии древнего арбалета. Однако также было интересно создавать метательное оружие из подручных материалов, как говорят: на коленках. Из бумаги, даже показали, как сделать арбалет из карандашей, и мини-оружие, которое вышло довольно мощным как для своего размера. Так что стоит смотреть на мир шире и всегда импровизировать, только так можно добиваться отличных результатов в делах, достойных восхищения окружающими людьми.

Сделайте арбалет собственными руками, вы не пожалеете!

Нет, пожалуй, другого такого же удивительного по своей универсальности материала для творчества, как обыкновенная бумага. Под умелыми руками из листа офисной бумаги может появиться на свет все, что только душе угодно – , поделка и даже модель арбалета. Да не простого, а очень даже действующего. Как из обычной офисной бумаги своими руками сделать арбалет и пойдет речь в нашем мастер-классе.

МК Арбалет из бумаги

  1. Начнем сооружение арбалета с тетивы. Для нее возьмем три тонкие резинки.
  2. Проденем одну резинку через другую, плотно затянув образовавшийся узел.
  3. То же самое повторим и с третьей резинкой, образовав таким образом цепочку длиной в 23-25 см.
  4. Возьмем лист обычной офисной бумаги формата А4 и свернем его в трубочку вдоль длинной стороны.
  5. Конец трубочки зафиксируем скотчем.
  6. Точно также зафиксируем и второй конец трубочки, обращая внимание на то, чтобы она не раскрутилась.
  7. Таким же образом свернем еще несколько бумажных трубочек.
  8. Концы этих трубочек также надежно зафиксируем скотчем.
  9. Одну из трубочек разрежем на две равные части.
  10. Соединим две трубочки вместе под прямым углом, поместив одну в центр другой.
  11. Укрепим горизонтальную трубочку- основание, примотав к ней еще одну.
  12. Не пожалеем скотча и надежно скрепим всю конструкцию вместе.
  13. Возьмем разрезанную на две части трубочку.
  14. Примотаем одну из ее половин под углом к поперечной планке, так чтобы она образовала упор.
  15. Вторую половину трубочки точно также примотаем к поперечной планке с другой стороны.
  16. Сворачиваем еще одну трубочку.
  17. Отделяем от нее отрезок, равный 1/3 ее длины.
  18. Приматываем этот отрезок к арбалету так, чтобы он доходил до места пересечения вертикальной трубочки с боковыми упорами. Оставшийся отрезок трубочки приматываем к вертикальной опоре под прямым углом, формируя ручку.
  19. Приматываем еще одну бумажную трубочку под прямым углом в верхней части арбалета.
  20. Натягиваем тетиву, закрепив ее на обоих концах поперечной перекладины.
  21. Среднюю часть тетивы укрепляем несколькими слоями скотча.

Как сделать арбалет из бумаги?

В офисе накалено все до предела, не помогает охладить пыл даже ледяное мороженое? Совсем немного и начнется незабываемое сражение, а у вас нет оружия… Тогда вам обязательно нужно узнать, как сделать арбалет из бумаги самостоятельно. Для этого нам потребуются: офисная бумага, бечевка, палочки от мороженного, скотч и познания в области оригами.

Инструкция

Подробно рассмотрим, как сделать арбалет из бумаги. Давайте изготовим основные части. Это натяжной механизм с двумя дугами лука. Берем листы бумаги, в количестве четырех штук, складываем стопкой и разрезаем вдоль пополам.

  • Разрезанные половинки туго накручиваем на карандаш, закрепляем скотчем и обматываем по всей поверхности. Это дает прочность, и эластичность заготовкам.
  • Делим палочку на три одинаковые части и на 1/3 вставляем в одну из трубочек.
  • Обламываем нашу палочку по метке, вставляем этим концом в следующую трубочку и также отрываем по сделанной отметке.
  • Кусочки, которые остались от палочек, не выбрасываем, они нам еще будут нужны. Вставим целую палочку с другого конца трубки до упора, следя за тем, чтобы уже вставленная отломленная часть, была перпендикулярна длинной.
  • Теперь длинные палочки вставляем в обе трубочки и там, где они соединяются, перегнем их под углом 90 градусов. Натяжной механизм сделан.
  • Следующий шаг — делаем лафет арбалета, к нему прикрепим все другие детали. Берем бумагу, складываем пополам четыре листа и накручиваем на карандаш, как можно плотнее, закрепляем скотчем.
  • Расправляем передний край лафета. С помощью скотча прикрепляем к основной детали натяжной механизм за короткие концы. Привязываем к концам палочек кусочек бечевки подходящей длины.
  • Делаем спусковой механизм. Ножиком надрезаем прорезь в лафете так, чтобы она была наклонена к задней части арбалета. Короткий отрезок палочки разделяем пополам и вставляем в отверстие. В результате у нас получается натянутая тетива, которая из-за наклона нигде не цепляется и не скользит.
  • Скручиваем на карандаше полосу бумаги так, чтобы он свободно проходил через нее. Сделанную трубочку прикрепляем к передней части лафета, с помощью скотча. Она играет роль ствола и направляет карандаш при выстреле.
  • Две сжатые трубочки прикрепляем скотчем к верхней стороне спускового крючка. Должно получиться так, что они будут находиться относительно курка по высоте, а спущенная тетива упирается в центр торца карандаша, который лежит между этими трубочками.

Теперь вы знаете, как сделать арбалет из бумаги.

Если у вас есть в распоряжении лишнее время и немного канцтоваров под рукой, то можно изготовить на удивление прочный бумажный арбалет, который умеет стрелять. Расскажем, как это делается.

Шаги

Часть 1

Изготовление тетивы

    Возьмите три большие резинки для денег. Из резинок должно быть возможно сформировать цепочку длиной примерно 23 см. Поэтому подобранные вами резинки должны быть достаточно большими.

  • Если они окажутся слишком длинными, у тетивы не будет достаточной силы для запуска при оттягивании.
  • Вы можете также использовать резинки для волос или прочие виды тянущихся резинок для этой части арбалета.
  • Скрепите вместе 2 резинки. Проведите первую резинку в петлю второй резинки. Одновременно проведите петлю второй резинки через петлю первой.

    • Потяните резинки в противоположных направлениях, чтобы образовался узел.
    • Убедитесь в том, что образовавшийся узел тугой и надежный.
  • Прикрепите третью резинку тем же способом. Проведите петлю третьей резинки через петлю первой резинки с противоположного конца от места крепления второй резинки. Одновременно проведите петлю первой резинки через петлю третьей резинки.

    • Потяните резинки в противоположных направлениях для фиксации третьей резинки.
    • Ваша тетива готова. Отложите ее в сторону до момента крепления к арбалету.

    Часть 2

    Изготовление основания арбалета

    Часть 3

    Крепление окончательных деталей
    1. Скрутите еще один лист бумаги в трубку.

      • Эта трубка будет служить прикладом.
    2. Разрежьте ее на две половинки. Острыми ножницами разрежьте трубку надвое. Одна половинка должна быть на 2,5-5 см длиннее другой.

    3. Прикрепите более короткую половинку к вертикальной трубке тела арбалета. На все еще лежащий дном вверх арбалет приставьте короткую трубку перпендикулярно вверх к вертикальной трубке тела арбалета недалеко от ее нижнего конца. Надежно прикрепите, проверив, что трубка не болтается и не двигается.

      • Эта половинка должна быть прикреплена примерно в 2,5 см от нижнего конца вертикальной трубки.
    4. Сделайте еще одну трубку. Вы должны изготовить тугую трубку, двигаясь от одной длинной стороны до другой длинной стороны, скрепите трубку скотчем.

      • Эта трубка будет использована для укрепления приклада.
    5. Поставьте новую трубку диагонально к концу приклада. Приложите новую трубку к концу приклада. По диагонали направьте ее к вертикальной трубке основного тела арбалета к точке скрепления двух трубок, формирующих тело. Прикрепите скотчем.

      • Заметьте, что конец диагональной трубки опустится примерно на 2,5 см ниже самого конца вертикально стоящего приклада.
      • На данном этапе вы должны оказаться в состоянии перевернуть арбалет и поставить его на руку и приклад без какой-либо дополнительной поддержки. Если этого не получается сделать, выявите слабые места арбалета и укрепите их скотчем.
    6. Прикрепите тетиву. Растяните резинки, чтобы зацепить одну петлю за один конец горизонтальной трубки, а вторую – за второй. Резинка должна пролегать по верхней стороне арбалета.

      • Зафиксируйте резинки на концах при помощи скотча.
      • Можно также обмотать скотчем центр тетивы. Так будет легче запускать снаряды.
    7. Прикрепите к телу арбалета бельевую прищепку. Прикрепите пружинную прищепку к верхней стороне арбалета к вертикальной части тела. Она должна быть закреплена непосредственно над местом соединения двух вертикальных трубок тела арбалета.

      • Убедитесь в том, что прищепка находится в правильном месте, оттянув до нее тетиву. Тетива должна комфортно оттягиваться назад, на сгибая при этом арбалет. При этом прищепка должна быть расположена как только возможно дальше, а ее зажимная часть должна смотреть вперед.
  • В сегодняшней статье мы расскажем вам о том, как из бумаги сделать арбалет. Для такой подделки вам не понадобится особых материалов или приспособлений, а также больших временных затрат. Кроме этого, такая штуковина прекрасно подойдет для вашего ребенка в качестве игрушки. Используя наши инструкции, он сможет сделать его самостоятельно или с вашей помощью. Игрушку может использовать как совсем маленький ребенок, так и школьник.

    Что бы сделать такою игрушку вам понадобятся

    1. Примерно десять альбомных листов бумаги (формата А4).
    2. Скотч
    3. Один карандаш
    4. Несколько палочек от мороженного
    5. Ножницы
    6. Крепкая и толстая нитка, которую мы будем использовать в качестве тетивы.

    С чего надо начать?

    Прежде всего, вам потребуется сделать корпус арбалета. Он состоит из нескольких отделений:

    1. Плечи – за них цепляется тетива.
    2. Ложе – это основная часть механизма.
    3. Спусковое устройство, которое будет запускать стрелу.

    Когда мы ознакомились с основными элементами, давайте перейдем к их изготовлению.

    Делаем плечи арбалета

    Для начала вам надо взять четыре альбомных листа, которые следует согнуть на пополам (вдоль самой длинной из сторон), после чего разрежьте их по этой линии. Первую половину, она состоит из четырех порезанных листочков, вам надо скрутить в трубочку, намотав их вокруг карандаша. Закрепите листочки с помощью скотча – иначе они размотаются. Во время этого процесса наматывайте скотч в первую очередь на середину карандаша, а потом на его края – так намного удобнее. Кроме того, что таким образом вы закрепите листики, они получатся достаточно упругими и крепкими, чтобы выдержать полет стрелы.

    Теперь вам надо взять оставшиеся листочки и снова сделать из них трубочку. Вы можете опять воспользоваться карандашом. Главное, чтобы у вас получилась ровная и плотная трубочка.

    Займемся палочками от мороженного – отмерьте на каждой примерно четыре сантиметра. То же самое проделайте с бумажными трубочками, после чего просуньте в них палочки, до отметок. Когда они достигнут отметки, сломайте лишние части палочек.

    Берем еще две палочки и вставляем в трубки, но уже так, чтобы они находились перпендикулярно к предыдущим. Аккуратно обмотайте все участки скотчем. Последнее необходимо сделать, чтобы ваша конструкция не разрушилась и обладала достаточной упругостью.

    Делаем ложе для арбалета

    Отберите пять листов бумаги формата А4 и скрутите по короткой стороне. Для этого вы можете снова использовать карандаш. Как и в прошлый раз закрепляем край трубочки с помощью скотча.

    На этом этапе вы можете соединить элементы. Чтобы это получилось лучше, вам следует сделать край трубки плоским – так запчасти будут лучше прилегать друг к другу. Соедините сплюснутую и согнутые трубки вместе. Для упрочнения мы опять будем использовать скотч. При этом, следует учитывать, что вам потребуется потратить много скотча – эта часть арбалета будет наиболее подвижной и поэтому может легко поломаться.

    Теперь вы можете натянуть тетиву арбалета из бумаги, для этого натяните нашу нитку между плечами – следите, чтобы она не болталась.

    Делаем спусковой механизм арбалета

    Оттяните тетиву, у вас должен образоваться своеобразный «квадрат», сделайте отметину на корпусе, это можно проделать карандашом или ручкой. Возьмите канцелярский нож или любой другой острый и тонкий предмет и проделайте на месте метке маленькое отверстие. При этом следите, чтобы отверстие снизу было шире чем сверху.

    Курок мы будем делать из маленькой палочки, которую следует вставить в дырочку. Разница отверстий позволит нам обеспечить ему небольшой ход, как раз для того, чтобы спустить тетиву. Когда курок будет готов, сделайте еще две небольшие трубочки – их надо закрепить рядом с последним, чтобы у вас было место, куда вставлять стрелы. В качестве стрел можно использовать легкие карандаши. Проверьте эффективность вашего приспособления.

    При этом будь те предельно аккуратны – вы можете случайно травмироваться сами или людей поблизости. Если ребенок маленький, вам следует объяснить всю опасность использования такой игрушки – ею очень легко повредить глаза. Объясните, что целиться в людей не хорошо – для этого прекрасно подойдут разнообразные, небьющиеся предметы.

    Мы надеемся, что наша статья о том, как сделать из бумаги арбалет, была для вас интересной. Удачи вам в изготовлении такой игрушки!

    Видео уроки

    absolutelyfirst.com — Как сделать арбалет

    Как сделать лук, арбалет своими руками в домашних условиях

    Любая экстремальная ситуация на выживание может обернуться хорошим отдыхом, если у вас есть двухстволка и патроны, однако без оружия вы с удивлением обнаружите, что дичь постоянно куда-то улетает, а идти с камнем на кабана или лося самоубийство. Здесь вы узнаете как сделать боевой лук своими руками, либо, для охоты на зверя покрупнее, как сделать самодельный деревянный арбалет, ведь в свое время хорошие боевые арбалеты пробивали металлические доспехи.

    Внимание! Попытка сделать лук и арбалет в домашних условиях может привести к трагедии. Никогда не держите эти изделия дома и не наводите заряженный самодельный боевой арбалет на человека.

    Как сделать лук из дерева?



    Для изготовления самодельного лука лучше всего подойдут прямые ветви или молодые стволы таких деревьев, как ясень, клен, орешник, можжевельник, береза, дуб, тис, вяз, акация белая. Забудьте о том, чтобы сделать лук своими руками простым сгибанием толстой ветки дерева, хороший боевой лук должен иметь верхнее и нижнее плече (гнущиеся породы дерева) и посередине рукоятку (обычная березовая или сосновая доска). Да-да! Может именно из-за этого недостатка конструкции в детстве ваш самодельный лук на даче стрелял так недалеко. Можно конечно сделать лук из цельного куска дерева, но середина лука в таком случае потребует дополнительной обработки.

    Самое интересное, что согнуть его можно как в одну, так и в другую сторону (при сгибании, дабы избежать поломки заготовки, сгибаемую часть отпаривают).

    Длина деревянного лука должна быть равна длине взмаха рук (расстояние между кончиками пальцев вытянутых по сторонам рук). Чтобы плечи самодельного лука было легче согнуть, их можно предварительно отпарить. Расстояние от рукоятки до тетивы в идеале должно составлять 20 см.



    Как сделать тетиву и стрелы?



     Тетива крепится в специальные пазы (глубина порядка 4 мм) к концам лука, а чтобы она не перетерлась, пазы надо закруглить. В качестве материала подойдет капроновый шнур, толщиной около 2 мм, но лучше всего использовать проверенные временем и не одной войной скрученный конский волос или бычьи жилы. Также тетиву можно изготовить, перекрутив волокна лена, пеньки, сухожилий или шелка. Чтобы тетива и стрелы не повредили при выстреле руку, держащую рукоять, оденьте на неё кожаную перчатку.

    Теперь про стрелы. Самодельная стрела представляет из себя гладкое древко, из дерева лучше всего подойдет сосна или береза, диаметром 8 мм, длиной порядка 90 см (это эталон длины, на практике длина стрелы должна равняться расстоянию от подбородка до большого пальца вытянутой в сторону левой руки). Оперение стрел это не только дешевые понты, но и качественное улучшение аэродинамических свойств при полете, поэтому не забудьте украсить конец вашей самодельной стрелы 3 перьями, расположенными на одинаковом расстоянии друг от друга.  Наконечник лучше всего сделать железным, однако при отсутствии подручных инструментов можно заточить камень, после чего вставить его в паз на переднем конце стрелы. Похожий паз делаем на конце стрелы, для фиксации в нем тетивы при выстреле.

    Внимание! Изготовление подобного вида оружия может быть наказуемо законом! Информация на этом сайте предоставлена исключительно для мирных целей. Вся ответственность ложится на плечи человека, использующего данную информацию для нарушения закона.

    Cтрелы для арбалета своими руками — советы по изготовлению


    Подготовка

    На сегодняшний день существует немало разновидностей этого спортивного оружия. Прежде всего, это классические модели, знакомые нам из исторических фильмов и блочные арбалеты – современное оружие, оснащенное сложными механизмами. Последний вариант создать дома будут довольно трудно, так что давайте остановим свое внимание на классическом.

    • Спусковой механизм;
    • Лук;
    • Тетива;
    • Ложе арбалета;
    • Болты и стрелы.

    Сделать арбалет в домашних условиях будет намного проще, если вы сразу запасетесь всеми необходимыми материалами и инструментами. Для этого вам потребуются:

    • Хорошо заточенный нож;
    • Молоток;
    • Дрель или коловорот;
    • Обычная ножовка, которую можно заменить болгаркой с диском по дереву;
    • Рубанок;
    • Стамеска.

    Рейтинг топ блогов рунета

    Вообще разновидностей арбалетов существует великое множество, я хочу лишь привести примеры лишь некоторых из них. Думаю это информация будет очень полезной для вас, я не буду описывать как сделать все эти виды арбалетов, просто когда вы прочтете эту статью вы сможете сделать для себя определенный выводы, или может быть у вас появяться новые идеи для конструкций ваших арбалетов, которые вы уже сделали, делаете сейчас или собираетесь сделать в будущем.

    Более подробно о том как сделать арбалет своими руками, как сделать самому механизмы арбалета вы узнаете на сайте umeltsi.ru.

    Простой с деревянными плечами . О том как сделать плечи для арбалета я уже рассказывал. Что является особенностью конструкции такого вида арбалета? Это конечно же материал его плеч. Для изготовления таких плеч использует дерево. Этот материал обладает плохими характеристиками, он недолговечен, поэтому это вид арбалетов не очень распространен. В основном его изготавливают как декоративное оружие для колекций.

    С металлическими дугами. В наше время такой вид арбалетов имеет очень большое распространение. Причиной тому является высокие характеристики в стрельбе. С таким арбалетом можно не только тренироваться в стрельбе, но и использовать его в качестве охотничьего оружия. Очень многие компании изготавливают арбалет с металлическими дугами. Для этого вида используется как цельная дуга, так и составная, т.е.состоящая из двух симметричных частей.

    Блочный. Такой арбалет пользуется большой популярностью. И все из-зи того что в дальности полета стрелы и мощности выстрела это вид арбалета превосходит арбалет с простыми металлическими плечами. И все это благодаря системе блоков.

    Очень интересная конструкция. Вроде бы все в этом арбалете наоборот и не привычно нам. Такую необычную конструкцию предложил известный изобретатель Леонардо Да Винчи. К сожаления он изложил свое изобретение только на бумаге. Но в наши дни некоторые компании по изготовлению арбалетов очень заинтересовались этой конструкцией и уже выпускают различные модели такого вида арбалетов.Конечно есть еще много различных вариантов конструкций, описывать все я не буду, хочу сказать лишь, что если у вас есть вопрос, как сделать арбалет, ищите на него ответ и у вас все получиться.

    Матчевый. Типичным представителями семейства матчевых арбалетов можно назвать продукцию швейцарской . Именно они пользуются сейчас наибольшей известностью.

    Эти арбалеты имеют электронный спуск с индикатором заряженности батареи и подсветку жидкостного уровня расположенного на мушке (спусковой механизм и подсветка запитываются от разных батарей). К сожалению на представленном экземпляре отсутствует мушка и виден лишь штеккер для подключения питания к уровню.

    Болт не имеет непосредственного контакта с тетивой, и взаимодействует лишь с подвижной кареткой которая фиксируется в крайнем заднем положении спусковым механизмом. Направляющие и каретка наиболее ответственная часть арбалета именно от точности их изготовления зависит стабильность разгона болта и его положение до отрыва от направляющих.

    Спусковой крючок и непосредственно механизм выстрела не связаны механически, спусковой крючок при своем движении замыкает геркон, тот через реле подает напряжение на электромагнит, который и освобождает каретку от зацепления. Данная схема позволяет очень тонко регулировать спуск в то же время являясь более дешевой по сравнению с механизмами применяющимися в пулевом спорте.

    В качестве механизма взведения используется «козья нога». На фотографии хорошо видны штифты для ее удержания при натяжении лука.

    Тетива сделана из синтетических нитей (как и у полевых арбалетов), стальные тросики уходят в прошлое.

    О том как сделать мощный арбалет своими руками в домашних условиях читайте на этом сайте. Изучайте, делайте сами, у вас все получится!

    Как сделать дугу

    Для этой детали потребуется ровная доска с длиной как минимум 750 мм и шириной в 200 мм, толщина – 60 мм. Заготовку хорошо просушиваем и выдерживаем несколько суток, и равняем ее. Ширина детали посередине равняется 40 см, а по краям сужаться до 15 см.

    На расстоянии 100 мм от прорезанного паза для этой детали создаем сквозное отверстие, через которое протягиваем веревку – она станет главным фиксатором для дуги арбалета. После чего вставляем деталь в паз и прочно прикручиваем его веревкой, как показано на нижнем рисунке.

    Как делать спусковой механизм

    Самым простым вариантом станет замок штыревого типа, его мы выберем для нашего оружия. Оттяните тетиву на максимальное расстояние и просверлите в этом месте сквозное отверстие. Также сделайте небольшое поперечное углубление в верхней части ложа арбалета. Теперь закрепите рычаг внизу детали. Сделайте деревянную ось и закрепите ее проволокой.

    Зафиксируйте ложе и рычаг с помощью веревок таким образом, чтобы последний двигался с максимальным трением. Глубина желобка «боеприпасов» должна равняться 1/4 объема стрелы, и это углубление необходимо «пропилить» от верхней части замка до лицевого края арбалета.

    После этого, спортивное оружие можно считать готовым. Остается лишь пройтись по всем деталям мелкозернистой наждачкой, покрыть морилкой и лаком деревянные части, а черной краской – металлические.

    Дальнобойный арбалет своими руками ( 102 фото )

    Для изготовления самодельного арбалета понадобятся: *Брусок не смолистых пород древесины, размер 700х10х40 мм. *Второй лист рессоры автомобиля Москвич. *Профильная труба 50х50х2 мм. длиной 10 см. *Профильная труба 15х15х1,5 мм. *Небольшой отрезок листового металла 2 миллиметрового. *Метал нержавейка толщиной 4 мм. и 0,5-1 мм. (для спускового устройства). *Уголок стальной 50х50х4 мм. длиной 35 см. *Пруток Д=8 мм. длиной 40 см. *Болты с гайками Д=8 *Молдинг из нержавейки с двери ВАЗ-2106 2 шт. *Ролики металлические 2 шт., подъемного механизма стекла из двери автомобиля ВАЗ. *Трос Д=3 мм. длиной 3 м., две петли оконечные. *Смола эпоксидная, морилка под дерево, лак по дереву для наружных работ. *Две небольшие пружины (работающие на растяжение). *Десяток гвоздей для рубероида, один гвоздь двухсотка, трубка Д=6 мм., небольшие шайбы. Инструменты будем использовать следующие: *Сварочный аппарат. *Пила циркулярная ручная. *Дрель электрическая с регулировкой оборотов, сверла твердосплавное по металлу Д=3, 5, 8, 10 мм. *Болгарка, диски отрезные по металлу, диски шлифовальные по дереву. *Ключи, пассатижи, отвертка, тиски, узкая стамеска, нож. *Напильник, наждачная бумага. *Очки защитные. Пункт 1. Изготовление ложе. Возьмем хорошо высушенный деревянный брусок, у меня был из березы, набросаем на нем эскиз ложе. Размер приклада каждый делаем под себя (под свой рост), а ложе в зависимости от длины стрел которые вы будете использовать. Я использую стрелы 440 мм, а вот на прикладе пришлось сэкономить, оставил всего 300 мм, итого общая длина получилась 740 мм, делать больше не рискнул.


    Начертим разметку под выборку направляющей, для оперения стрелы, ширина 5 мм, глубина 10 мм.


    С помощью циркулярной пилы выпиливаем паз на всю длину, до конца спускового устройства (замка).


    Должно получиться примерно вот так.


    С помощью сверла Д=12 мм. выбираем полость под спусковое устройство, ровняем уступы стамеской и ножом. Просверливаем отверстие под спусковой крючок, растачиваем стамеской и ножом.


    Пункт 2. Изготовление замка или спусковое устройство. За основу замка возьмем тип «орех». Чтобы ничего не ржавело, будем использовать нержавейку, возьмем лист толщиной 4-5 мм, если не удастся найти такой, сделайте наборной из нескольких листов склеенных между собой и взятых на заклепки. Чертим форму деталей на металле.


    С помощью отрезного диска и болгарки, выпиливаем по разметке заготовки.


    По просверлим отверстие под ось вращения Д=6 мм.


    Обрабатываем все стороны напильником.


    Шлифуем наждачной бумагой, добиваясь совершенно гладкой поверхности.


    Должно получиться примерно так.


    Вытачиваем остальные элементы замка, шептало.


    Спусковой крючок удлиняю двумя тонкими листами нержавейки, фиксирую на самодельные заклепках.


    На точильном станке добиваемся нужной формы заготовок.


    Из тонкого листа металла делаем корпус спускового механизма.


    Просверливаем в теле шептало три отверстия Д=2.5 мм, одно для оси крепления и два под крепление пружин.


    Присоединим пружину спускового курка на место.


    Посмотрим на столе как становятся детали во взведенном состоянии.


    И как после выстрела. Приложим одну боковину корпуса на внутренности механизма и просверлим по месту отверстия под все оси.


    Из гвоздя двухсотки, диаметром 6 мм, сделаем ось для «ореха».


    Отпиливаем острый конец гвоздя.


    Замеряем длину будущей оси, отпиливаем.


    Из тонких гвоздей для рубероида, сделаем остальные оси-заклепки. Болгаркой удалим отливы на шляпках гвоздей.


    Теперь они хорошо прилягут к корпусу.


    Установим шептало на оси в корпус, используем промежуточные шайбы.


    Отпиливаем лишнюю длину гвоздя, оставив по 1 мм. в двух сторон для за вальцовки.


    Используя наковальню, вальцуем молотком конец оси. Сверлим отверстие под ось с распоркой, для крепления пружины шептало.


    От подходящей трубочки отпилим распорную втулку на эту ось.


    Сдвигаем в сторону одну сторону корпуса.


    Устанавливаем ось, втулку и зацепляем пружину.


    Собираем половинки корпуса вместе. Отпиливаем лишнюю длину, оставляем выступ 1 мм. под молоток.


    Вальцуем. Теперь можно поставить самую большую ось-заклепку замка. Совмещаем отверстия.


    Возьмем ранее замеренную и отпиленную ось Д=6 мм., сразу немного пристучим молотком с одной стороны.


    Устанавливаем на место. И тоже завальцуем, главное не перестараться, чтобы не зажало подвижный механизм внутри. Пункт 3. Установка механизма замка в ложе.


    Если что то мешает хорошо сесть на место замок, дорабатываем стамеской или ножом. После установки проверяем как ходит спусковой крючок.


    Если все нормально, можно просверлить отверстия под крепежные саморезы и закрутить их на место.


    Пункт 4. Направляющие для стрелы. Теперь нам потребуются украшения с двери ВАЗ-2006, они из нержавейки тоже, что очень хорошо. Для придания им дополнительной жесткости, внутрь была залита эпоксидная смола.


    После полного затвердения, через сутки, просверлим в каждой по четыре отверстия Д=3 мм., для крепежных саморезов.


    Большим сверлом сделаем потайники для головок саморезов, чтобы трос тетивы не зацеплялся, когда будет по ней скользить.


    Мелкой наждачной бумагой полируем выходы отверстий, чтобы убрать все заусеницы, которые повреждают трос.


    Готовые направляющие устанавливаем на ложе.


    Следим чтобы саморезы не прошли насквозь в тонких местах.


    Проверяем, чтобы замок ходил без зацепов о направляющие.


    Пункт 5. Изготовление дуги или плечи. С тех же самых дверей доноров, извлекаем с помощью болгарки, ролики механизма поднятия стекла. Из них мы сделаем блоки на плечи, а саму дугу из второго листа рессоры, старинной машины Москвич. Изготовим колодки, для крепления рессоры к ложу. Для этого из уголка 50х50 мм. выпилим составные элементы, чтобы собрать с помощью сварки, вот такое крепление (колодку). Обработаем сварные швы болгаркой. Просверлим крепежные отверстия Д=10 мм. под болты. По готовому образцу и размерам получившейся колодки, делаем пазы для крепления в ложе. Примеряем посадку, добиваемся плотного захода и крепления. По расчетному положению будущей тетивы, намечаем и проделываем сквозной паз в боковине ложе, длиной 70 мм. шириной 10 мм, здесь будут ходить нижние тетивы. Изгибаем и привариваем скобу для ноги (стремя).


    Уши для блоков. Из профильной трубы 50х50 сделаем проушины для крепления роликов-блоков к дуге (рессоре). Самое сложное в изготовлении самой дуги из рессоры в домашних условиях, это просверлить ней отверстия. Надо сверлить дрелью на низких оборотах, чтобы сверло не горело, постоянно применять воду. По возможности сверлить сверлами разного диаметра, от тонкого к толстому с шагом 0.5-1 мм., постоянно затачивать инструмент. Крепим скобы на короткие болты М8, шляпки стачиваем.


    Рессору к колодке крепим на два болта М8 с последующей небольшой сваркой по краю крепления.

    Теперь надо вскрыть ложе лаком и высушить. Устанавливаем колодку с дугой на ложе, осаживаем молотком для плотной посадки метал-дерево.


    Вставляем и закручиваем болты на М8.


    Из длинных болтов М10 сделаем уменьшенные по длине с короткой резьбой болты-оси под блоки.


    У анкера возьмем трубочку и сделаем из нее распорные втулки для осей блоков.


    Просверлим в ушах отверстия Д=10 мм. для установки блоков. Установим на трос жесткие наконечники петли.


    Устанавливаем на одну сторону плеча блок с тросом. Гайку сильно не затягивать, чтобы не зажимала вращение ролика.


    В гайке и болте просверливаем отверстие под шпильку.


    Устанавливаем шпильку и поджимаем ее гайкой в сторону откручивания.


    Просовываем трос сквозь отверстие ложе и проделываем тоже самое с установкой ролика с другой стороны плеча.


    Пункт 6. Верхняя часть замка. От профильной трубы 15х15 мм. отпиливаем два отрезка по 120 мм. Из листового металла выпиливаем болгаркой две (Г) образные заготовки, одну прямоугольную пластину (на верх) и треугольник (на задник).


    Сваркой соединяем все детали вместе, зачищаем сварочные швы шлифовальным диском, чтобы получилась как бы цельная деталь. Из старого раскладного стального метра, делаем упругий держатель стрелы.


    На фото видны болты крепления рейки под оптический прицел.


    Тоже самое только еще болты заодно зажимают держатель стрелы.


    Сама рейка прицела (ласточкин хвост) из того же листового металла 2 мм., со сточенными сторонами под крепление оптики.


    Видна квадратная подкладка по рейку оптики, чтобы приподнять заднюю часть и тем самым наклонить прицел вниз, для правильного наведения на цель дальше 25 м.


    Устанавливаем скобу замка на ложе и сверлим отверстия под крепление, саморезы и болт М6.


    Закручиваем небольшие саморезы, чтобы они не вышли в канал оперения стрелы.


    Закручиваем саморез задника.


    Дополнительно рассверливаем отверстие и устанавливаем последний болт.

    Устанавливаем оптический прицел.

    Материал взят: Тут

    Общая схема самодельного арбалета в сборке:

    Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

    Это интересно: Определение сторон света по восходу и заходу Солнца

    Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород.

    Мнение эксперта

    Смирнов Александр Станиславович

    Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

    Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем.

    При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

    Клиентская база

    Как видно, что потенциальная клиентская база у такого бизнеса есть. Это хорошо обеспеченные жители России. Конечно, можно будет попробовать поработать с заграничными клиентами, но, как правило, будут проблемы с таможней. Ведь арбалет является оружием, хотя и древним. Необходимо смотреть на перспективу развития такого дела учитывая свои возможности.

    Так с чего же начинать воплощение этой бизнес идеи в реальность? Начинать мастерить арбалет своими руками нужно с поиска всех необходимых чертежей и желательно пошаговых инструкций создания арбалета. Это очень просто сделать при помощи сети интернет, там при желании можно найти все что интересует. Вашему вниманию представлена пошаговая статья из американского издания «Популярная механика» от 1953 года.

    Чертеж плечей и колоды арбалета:

    Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер.

    След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева.

    Приклад будет крепиться к направляющей и служить основой для спускового механизма.

    Чертеж приклада:

    Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность.

    Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

    Чертеж деталей блочного узла:

    Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы.

    Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном.

    Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки.

    Дерево тоже может служить подходящим материалом.

    Чертежи для изготовления в домашних условиях

    Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу.

    Мнение эксперта

    Смирнов Александр Станиславович

    Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

    Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже «пистолетная» рукоять (по форме напоминает пистолет), для надежного и удобного хвата.

    Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.

    В этой статье описывается как изготовить мощный и надежный арбалет своими руками. Предполагаю, что вы знакомы с общей конструкцией арбалета, назначением его отдельных узлов и применяемыми терминами.

    Хотелось бы поделится опытом в конструировании этого вида оружия, предложить свои наработки и достижения. Считаю, что вам будет интересно узнать то, как в условиях мастерской средней оснащенности, используя только подручные материалы изготовить арбалет, который по своим характеристикам приближается к заводским моделям.

    Инструкция по изготовлению стрел

    Следуя нашей инструкции, вы сможете сделать 16-дюймовые стрелы в домашних условиях:

    Первый шаг — определяемся с параметрами. Длина — 16 дюймов, диаметр — 6-9 мм, количество перьев в оперении — 3-4 штуки, длина оперения — 12 мм, вес стрелы до 40 грамм.

    Стержень или древко можно сделать из твердых пород дерева, а можно использовать трубки из дюраля, текстолита, фибрагласа, длиной 16 дюймов.

    Для того, чтобы сделать сменный наконечник, нарезаем резьбу на конце стрелы. Это делают закрепив стрелу в тисках. Плашку вставляют в вороток и вручную неспеша нарезают резьбу. Очень важно не перекосить нарезаемую резьбу, поэтому нужно следить, чтобы оси стрелы и плашки обязательно совпадали.

    Полезное:

    • Инструкция по изготовлению стрел для арбалета своими руками
    • Подробно о арбалетах в современном мире

    Шлифуете заготовку мелкой шкуркой. Если вы решили сделать древко из дерева, на этом этапе проведите пробный выстрел в стену. Если нет расколов — то древесина выбрана правильно. Дерево должно быть обязательно прямослойное, если слои косые, то стрела сломается

    Далее деревянную поверхность следует сделать влагоустойчивой, обработав воском или парафином. Также подойдут специальные составы для обработки лыж и досок для серфинга. Дюраль, текстолит и фибраглас, разумеется, ничем обрабатывать не нужно.

    Определяемся с типом наконечника, который мы тоже в состоянии сделать своими руками. Они бывают колпачковыми, втульчатыми и врезными. Если ваш выбор остановился на втульчатом варианте, то сделайте пропил, вставьте в него наконечник и все вместе обмотайте крепкой проволокой, предварительно смазав суперклеем. Втульчатый наконечник вставляется внутрь древка. Такой тип особенно удобен, если вы в качестве заготовки для стержня используете алюминиевую, дюралевую, карбоновую или стеклопластиковую трубку. Наиболее просто сделать на токарном станке колпачковые наконечники. Задаем параметры и вытачиваем.

    От длины и правильной установки оперения зависит стабилизация стрелы во время полета. Можно использовать как натуральное оперение, длиной 12 мм, которая является наиболее оптимальной для древка в 16 дюймов, посадив его на суперклей, так и сделать из пластика (например, из негодных банковских или телефонных карт).

    Для вклейки оперения специальной пилкой делаем прорези глубиной 1 мм, и вставляем пластиковые заготовки, предварительно промазав их суперклеем. Можно выбрать из нескольких вариантов вклейки: прямой, угловой и спиральный. Количество перьев, как мы уже говорили ранее, должно быть 3-4 штуки, длиной около 12 мм. При соблюдении параметров и правильной установке, все они отлично балансируют траекторию полета и усиливают аэродинамику. Для вклейки оперения можно использовать специальный прибор — пероклейку.

    Пластиковое оперение лучше для выстрелов на дистанции более сорока ярдов, а натуральное — на короткие расстояния.

    Пероклейка – приспособление для вклеивания оперения

    Завершающий этап: балансировка стрелы. Об этом надо позаботиться заранее, примерно сбалансировав стрелу весом наконечника и оперения. На конечном этапе точная балансировка достигается регулировкой длины тела стрелы. Обрежьте древко на 16 дюймов, проверьте выстрелом в мешок с песком. Здесь важно помнить два момента: если в приоритете бой издалека, то балансировать стрелу нужно на середине, если же в приоритете меткость — то на расстоянии одной третьей от наконечника и отправляйтесь на охоту.

    Зачем платить больше, если вы в состоянии сделать стрелы для арбалета своими руками? Удачной охоты вам и вашему верному арбалету!

    Вам понравилось? Поделитесь в соц сетях!

    Рекомендуем прочитать

    1. Правильно приманиваем утку и делаем манок своими руками
    2. Подробно о арбалетах в современном мире
    • ← Открытие охоты на утку: все, что необходимо знать в 2020 году
    • Охота на кабана на потравах в летний сезон →

    Крепление

    Центральной деталью, к которой будут крепиться плечи и ложе арбалета, является деталь.

    Она вырезается из железного листа толщиной 2,5 — 3 мм, затем гнется и сваривается. С помощью 2-х болтов, вставляемых в отверстия по центру крепежного устройства и на конце ложи арбалета, последний легко разобрать для транспортировки и собрать в боевое положение.

    К крепежному устройству снизу приваривается стремя для удобства при натяжении тетивы.

    Стрелы для арбалета (болты)

    Для достижения точности попадания, хорошей кучности стрелы должны быть правильно и качественно изготовлены, быть однообразными по весу, форме, размерам, оперению (под группу одинаковых стрел можно пристрелять арбалет, найти оптимальные установки прицела).

    Стрелы для арбалета должны быть прочными и жесткими, потому что арбалет передает стреле значительное количество энергии. Хрупкая, небрежно изготовленная, плохо сбалансированная стрела разрушится при спуске или попадании в мишень.

    Рекомендуемый вес стрелы (в граммах) равен:

    • минимальный: натяжение лука (в граммах) разделить на 5000;
    • максимальный: натяжение лука (в граммах) разделить на 2000;

    Дальность полета стрелы зависит от площади лобового сопротивления, массы стрелы и количества переданной ей от тетивы энергии. Малое значение отношения площади лобового сопротивления к массе приведет к тому, что дальность полета стрелы будет большей (если принять значение количество энергии за константу).

    Уменьшение длины стрелы также улучшает ее летные качества, поскольку с увеличением длины турбулентность воздушного потока, параллельного цилиндрической поверхности, увеличивается, поглощая большее количество энергии.

    Стрела состоит из оперения, наконечника, древка, затыльника.

    Это интересно: Как сделать глушитель на карабин своими руками

    Если древко изготавливается из дерева, то затыльник может отсутствовать. Торец арбалетной стрелы ровный, без ушка для тетивы. Можно переделать стрелы от спортивных луков, утяжелив их и уменьшив длину.

    Наконечники арбалетных стрел

    Самый простой и удобный способ изготовления качественных наконечников очень оригинален! Если есть возможность, нужно подобрать на военных полигонах, где проходят стрельбы из автоматов Калашникова, отстреленные пули калибра 7.62. Стальной сердечник в пуле закреплён свинцовой пробкой на донышке.

    Т.е. если нагреть пулю (сделать это можно даже на костре в консервной банке), чтобы свинец расплавился, то стальной сердечник из неё выпадет.

    Вот вам и готовый аккуратный, со специально разработанной для стрельбы формой наконечник. И кроме того, за счёт глубокого отверстия образовавшегося после извлечения сердечника, этот наконечник очень легко крепится на самой стреле.

    Просто насаживается на заточенный торец как колпачок.

    Если есть необходимость в утежелении стрелы (в зависимости от длины), то насаживаем оболочку пули на обрезанный прут гвоздь или шуруп подходящего деаметра и вкручиваем его в торец стрелы, с предварительно просверленным отверстием конечно же, — имен, но так крепятся наконечники у стрел заводских арбалетов

    Ориентировочные параметры стрел для арбалетов:

    • Длина: 120 — 170 мм;
    • Диаметр: 7 — 8 мм;
    • Количество перьев: 3 или 4 шт.;
    • Длина пера: 30 — 50 мм;
    • Высота пера: 5 — 8 мм;
    • Вес стрелы: 10 — 40 гр.

    Центр тяжести стрелы арбалета должен быть расположен на расстоянии 1/3 от наконечника.

    Спусковой механизм арбалета – один из важнейших узлов этого холодного метательного оружия. Чтоб сделать спусковой механизм самостоятельно, необходимо иметь полное представление о его устройстве.

    Кроме того нужно уметь пользоваться различными инструментами и оборудованием. Знать токарное и слесарное дело, хотя бы на ученическом уровне.

    В иных случаях, если вы и представления не имеете, что такое токарный станок, можно просто заказать необходимые детали профессионалам. Мы начнем изготовление спускового механизма арбалета с самых простых чертежей начального уровня.

    При самостоятельном изготовлении любого сложного механизма, нужно действовать по принципу – чем проще, тем лучше. Потому что чем больше в механизме деталей, тем точнее должна быть подгонка их друг к другу, иначе возможны частые поломки.

    Поэтому не гонитесь за заводскими чертежами современных арбалетов. В домашних условиях изготовить их зачастую бывает технически сложно.

    Самый простой механизм спуска, используемый воинами древней Руси восьмого века, показан на рисунке ниже.

    Мнение эксперта

    Смирнов Александр Станиславович

    Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

    Все детали можно изготовить деревянными, они не требуют особых технических знаний. Принцип действия механизма заключается в следующем: деревянный рычаг, который закреплен на ложе арбалета с помощью оси, толкает вверх специальный штырек.

    Этот штырь сдергивает с уступов тетиву, и стрела отправляется в полет. Правда данный механизм спуска подойдет для арбалетов с небольшой силой натяжения плечей (дуги).

    Далее на рисунках показаны различные вариации простых спусковых механизмов.

    Думаю, комментарии к подобным не сложным устройствам излишни, все понятно без слов. Такие механизмы спуска арбалета рекомендуется делать самодельщикам не имеющим доступа к токарному оборудованию, или просто желающих реконструировать старинные арбалеты.

    Теперь коснемся более сложных чертежей спусковых механизмов. Но их изготовление уже требует токарных и слесарных навыков.

    Вот чертеж одного из не самых сложных механизмов спуска.

    Для его изготовления нужны всего лишь две основные детали, которые вы можете сделать вполне самостоятельно. На этом чертеже указаны подробные размеры спускового механизма арбалета.

    Если кому-то подобные чертежи покажутся детским лепетом, в связи с их технической подкованностью, то пусть обратят внимание на следующие чертежи. На них размеры указаны в дюймах.

    Чертежей различных механизмов спуска довольно много. И все их приводить нет смысла, но, пожалуй, для сравнения я выложу еще один вариант. Этот чертеж более современного и профессионального спускового механизма. Размеров к этому чертежу не имеется, да и вряд ли кто-то захочет заморачиватся столь сложными техническими прибамбасами.

    Для наших целей, а целью является изготовление арбалета с надежным спусковым механизмом, вполне может подойти следующая конструкция. Эта конструкция спускового механизма имеет оригинальное название – орех.

    Принцип действия его тоже довольно прост. Стрелок нажимает на рычаг, имеющий два плеча, орех освобождается, проворачиваясь вокруг своей оси, и спускает тетиву.

    При взводе рычаг упирается в специальный выступ ореха, не давая тому, произвольно провернутся.

    Это интересно: Убежища и укрытия: виды, классификация, назначение

    Эти рисунки тоже довольно понятны. Единственным недостатком, является, что нет подробных размеров каждой детали, но тут уж включайте свою соображаловку. Грамотный токарь легко выточит эти детали, ориентируясь лишь на рисунки и размеры ложа изготовляемого арбалета.

    Помимо прочной дуги с отличным натяжением, надежного спускового механизма, удобного ложа, для изготовления хорошего арбалета требуется еще система взвода. Ее различные варианты, мы разберем в следующей статье.

    Охотничий арбалет – отличное оружие для добычи пищи в лесу, а также средство выживания в экстремальных условиях. От обычного лука он отличается более точной прицельностью, лучшей поражающей мощностью и удобством использования благодаря наличию спускового механизма.

    Преимуществом такого оружия по сравнению с остальными является то, что его можно изготовить самостоятельно, на него не нужно получать специальное разрешение, как на ружье, а самый простой арбалет своими руками можно сделать за считанные минуты, если время не терпит. Из недостатков можно отметить затрату времени на перезаряд, а также небольшое расстояние для прицела по мишени.

    Как сделать арбалет своими руками

    Среди простых орудий, созданных собственноручно, определенно, выигрывает лук. Тем не менее, арбалеты также пользуются огромной популярностью. Если Вы хотите сделать арбалет своими руками, Вам следует лишь ознакомиться с приведенной ниже инструкцией. В качестве примера выбрана средневековая конструкция ввиду ее простоты. Такой арбалет не требует сварки металла, его можно сделать в домашних условиях он также не предполагает наличия пружин, как в его других, более продвинутых вариациях.
    Все, что нужно для изготовления простого средневекового арбалета – желание мастерить. Изначально нужно найти подходящую палку для основы конструкции. Рекомендуется использовать черемуху, так как после высыхания древесина сохраняет хорошие характеристики упругости. Когда подходящая ветвь найдена, следует аккуратно отпилить ее, полностью удалить кору и оставить сушиться в теплом месте. Обычно срок сушки составляет порядка 5-7 месяцев.

    Пошаговая инструкция:

    Кроме этого рекомендуется сразу изогнуть палку, чтобы в дальнейшем она не треснула при обработке и фиксации, а также при эксплуатации. Если в округе нет черемухи, можно воспользоваться вязом или другой альтернативной древесиной.

    Следует помнить, что для хорошей прочности, долговечности и упругости пускающей части домашнего арбалета нужно хорошенько выстояться. Более того, в данном случае существенно сократятся шансы на трещину во время эксплуатации арбалета.

    Чтобы была возможность потренироваться и для исключения необходимости повторного ожидания, рекомендуется заготовить сразу несколько палок.

    На ложе самодельного арбалета можно использовать любой тип доски или сухого дерева. Все зависит от того, насколько точно Вы желаете повторить средневековую модель орудия.

    Когда древесина выбрана и обработана, в ее передней части нужно сделать выемку для размещения лука арбалета. Делать выемку можно любым инструментом от пилки по металлу до обычного ножа.

    Следующим шагом изготовления арбалета своими руками в домашних условиях является сверление отверстий под болты для лука. Они размещаются на расстоянии в 8-10 см от передней части ложа. Ранее отверстия проделывали нагретым докрасна металлом, поэтому, Вы также можете воспользоваться этим методом, если под рукой нет подходящих инструментов.

    Более того, если у Вас под рукой нет и болтов, воспользоваться можно тем же деревом.

    Верхняя плоскость ложа должна иметь желобок, в котором будет размещаться болт арбалета. Часто такой желоб делают круглым, однако рекомендуется выстрогать его треугольным, чтобы повысить точность болта.

    Когда все готово, можно фиксировать лук. Его прикладывают к проделанному вырезу в передней части ложа и крепко приматывают веревкой к установленным ранее болтам или их деревянным альтернативам. Этого будет достаточно, но для более плотной фиксации лучше воспользоваться клеем.

    Последним элементом самодельного арбалета является организация спускного механизма. Обычно используют самый простой рычажной тип. На чертеже арбалета ниже показано, как действует такая система.

    Когда спускается скоба-рычаг, штырь моментально пускает тетиву, и она запускает болт вперед. Важно то, что у данной системы нет никаких предохранительных механизмов, поэтому устанавливать болт нужно исключительно перед выстрелом.

    Созданный арбалет должен обладать силой натяжения порядка 40 кг, поэтому конструкция не будет попадать в список холодного оружия. Натяжение тетивы осуществляется руками, поэтому дополнительные механизмы также не требуются.

    Что такое арбалет?

    Перед тем, как сделать арбалет своими руками, необходимо разобраться в особенностях данного оружия. Его называют еще самострелом или стрелометом, что отлично характеризует особенности его конструкции. Говоря простым языком, это лук, оснащенный специальным механизмом взведения и спуска тетивы.

    Мнение эксперта

    Смирнов Александр Станиславович

    Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

    Здесь имеется полноценный курок – спусковой крючок, посредством которого и осуществляется выстрел. Благодаря такому нововведению, арбалет превосходит традиционный лук по многим параметрам, а именно:

    • убойной силе;
    • дальности выстрела;
    • точности стрельбы.

    Однако в большинстве случаев арбалет проигрывает луку в плане скорострельности. Для нивелирования данного недостатка использовались специальные укороченные стрелы или болты, а иногда и пули.

    Конструкция арбалета

    Ответ на вопрос о том, как сделать арбалет будет следующим. Для того чтоб сделать самодельный арбалет, необходимо определиться и его конструкцией и способом производства каждого элемента.

    Простейший самодельный арбалет, который поможет выжить в дикой природе должен состоять из следующих элементов:

    • Основа (ложа) и направляющая планка. Основание, к которому крепится вся конструкция. Направляющая определяет траекторию, с которой полетит стрела;
    • Плечи (лук). Принцип действия и конструкция аналогичны луку. Применяются для создания силы выстрела;
    • Колодка для крепления. Приспособление, с помощью которого крепятся плечи к основе;
    • Спусковой механизм. Устройство, которое выполняет функции инициации выстрела;
    • Тетива. Подобно луку, передает силу выстрела от плеч на стрелу.

    Итак, конструкция известна. Приступаем к практическому ответу на вопрос, как сделать арбалет. А именно, как сделать каждый элемент своими руками.

    Особенности устройства

    Основной частью арбалета выступает ложе, в которое закладывается стрела. Оно совмещается со спусковым механизмом.

    В верхней части ложа установлен направляющий паз для болтов. На конце ложа находится стремя и крестовина. На последней закрепляются деревянные или стальные плечи.

    Традиционный спусковой механизм представляет собой рычаг, шайбу, имеющую прорезь для хвостовика стрелы и фиксирующую пружину. Таким образом, при нажатии на спусковой крючок, тетива освобождалась из зацепа, передавая энергию стреле.

    На данный момент существует несколько видов спусковых механизмов, используемых в арбалетах. Наиболее популярным из них является конструкция пистолетного типа.

    Выбор материала

    Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

    Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным.

    Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

    Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

    Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

    Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

    Технология изготовления модели


    Для изготовления лука берется автомобильная рессора, а в качестве системы крепежа тетивы (троса) используются ролики (блоки)
    Изготовить арбалет своими руками будет несколько сложнее, чем лук. Принципиальным отличием в данном случае есть наличие ложа и спускового механизма. Впрочем, если вы имеете навыки работы с ручным инструментом, то особых сложностей у вас возникнуть не должно.

    Выбор материала

    Перед тем, как сделать арбалет из дерева, необходимо научиться правильно выбирать и заготавливать материал.

    Наилучшими свойствами для изготовления арбалета обладает древесина. Это незаменимый материал для создания ложа и лука, поскольку дерево легко поддается обработке, обладает хорошими показателями гибкости и является весьма прочным. Помимо древесины при изготовлении дуг сегодня используются различные композиты и пружинный металл. Однако для собственноручного производства проще всего будет использовать именно дерево.

    Само собой, для спускового механизма следует использовать что-то более надежное и износостойкое. Поэтому его изготавливают из железа.

    Если планируется изготовление арбалета, сила натяжения которого не превышает 20 кг, то вполне возможно использование бука или других твердых пород дерева для вытачивания деталей спускового механизма.

    Предлагаем ознакомиться: Как изготовить зимнюю удочку

    Для изготовления тела арбалета лучше всего использовать следующие виды древесины:

    • дуб;
    • бук;
    • тополь;
    • ясень;
    • клен;
    • акация.

    Плотности данных пород вполне достаточно для того, чтобы выдержать значительные нагрузки, оказываемые на ложе и лук арбалета. Абсолютно не подходят для изготовления данных частей такие мягкие виды древесины, как сосна и липа.

    Деревянная заготовка для арбалета должна быть просушена в течение года

    Ввиду значительных нагрузок, приходящихся на элементы арбалета, нет ничего удивительного в том, что рано или поздно они выйдут из строя. Чтобы такого не произошло в скором времени, необходимо использовать при производстве арбалета предварительно подготовленный материал.

    Древесину следует собирать сырой и сушить в течение года. Для изготовления лука и ложа необходимо выбирать ветки, соответствующие следующим характеристикам:

    1. Для цельной конструкции ложа с прикладом следует выбирать ветку не менее метра длиной. Для изготовления дуг длина ветки должна составлять не менее 180 см.
    2. Диаметр заготовок должен составлять не менее 10 см.

    Совет! Перед сушкой сырья, спилы следует защитить краской или лаком. Также для этого может быть использован любой клей. Такой подход необходим для того, чтобы дерево сохло медленнее и более равномерно. Это убережет заготовку от появления внутренних трещин, что в значительной степени продлит срок службы арбалета.

    После защиты мест среза, необходимо сделать следующее:

    1. Заготовка отправляется в сухое место, защищенное от проникновения солнечных лучей.
    2. Желательно, чтобы сырье пролежало здесь не менее года.
    3. Далее следует очистить заготовку от коры, после чего она должна находиться в сухом месте еще неделю.
    4. Теперь полено можно распилить пополам, высушив еще около недели.

    Изготовление плеч


    Самое простое – использовать готовые луки для спортивной стрельбы
    На заготовке следует выбрать ту сторону, которая характеризуется более тонкими годовыми кольцами. Как правило, это северная сторона, волокна на которой располагаются плотнее, нежели в остальных частях. Из данной части изготавливается лук или плечи.

    Производство плеч осуществляется следующим образом:

    1. Вначале намечается середина, от которой следует отмерить по 2 см в каждую сторону для установки ложа арбалета. Это место лука должно иметь максимальную толщину.
    2. От середины начинаем постепенно срезать излишки материала, продвигаясь по направлению к краям. Истончать таким образом заготовку следует с обеих сторон.
    3. Время от времени необходимо проверять сгибание дуг, используя пробную тетиву. Она представляет собой крепкую веревку, на которой имеется множество петель. Надев на лук тетиву, можно определить степень прогиба и его равномерность. Таким образом выявляются места, на которых следует снять излишки материала. Данный процесс продолжается до тех пор, пока изделие не будет равномерно прогибаться с обеих сторон.

    При заготовке материала желательно выбирать те ветки, которые по максимуму лишены сучков и прочих дефектов. Следует понимать, что любой крупный сучок – это слабое место в конструкции. Однако если вам не удалось найти заготовку, полностью лишенную дефектов – это не беда.

    Важно! Ни в коем случае нельзя срезать сучки перед сушкой материала! В противном случае, сырье может растрескаться.

    Снятие сучков необходимо осуществлять уже в процессе придания формы плечам арбалета. Для этого используется хорошо заточенный нож. Срезать их следует таким образом, чтобы над поверхностью заготовки остался выступ, высотой около 1 мм. Далее дефект зашлифовывается наждачной бумагой.

    Предлагаем ознакомиться: Какая леска лучше для фидера

    Изготовление ложа


    Ложе делается под себя – для максимального комфорта
    После того, как плечи оружия будут готовы, следует перейти к изготовлению ложа. Для этого необходимо следовать такой инструкции:

    1. Изначально выбираем место расположения желоба, по которому будет двигаться стрела в процессе выстрела. Данное место должно быть идеально ровным. Любые зазубрины или неровности могут сбить траекторию стрелы, гасить часть инерции или же и вовсе сделать оружие непригодным к использованию.
    2. Обычно желоб имеет длину около 30 см. Его следует аккуратно выдолбить и зашлифовать.
    3. За желобом необходимо прорезать углубление для спускового механизма. В передней части создаются пазы для установки плеч.

    Все работы по резке древесины следует выполнять специальным столярным ножом или стамеской.

    Спусковой механизм

    Чтобы понять, как сделать спусковой механизм для арбалета, необходимо для начала разобраться в особенностях его конструкции.

    Если вы не планируете изготавливать мощное оружие, а хотите создать легкий и компактный арбалет, то механизм спуска стрел можно сделать деревянным. Для этого используется древесина бука или дуба. Если же речь идет об оружии с силой натяжения более 20 кг, то детали данного механизма следует изготовить из металла.

    Самый примитивный спусковой механизм называют «орехом». Его конструкция предельно проста. Данный элемент представляет собой цилиндр и состоит из следующих элементов:

    • с одной стороны находится курковый упор;
    • на противоположном конце расположен зацеп тетивы.

    Мощные арбалеты используют усовершенствованную систему спуска. Она обеспечивает легкое нажатие на курок при условии высоких нагрузок.

    Сборка арбалета

    Совет: не мучайтесь с изготовлением стрел, их намного проще купить
    Осталось лишь соединить изготовленные элементы между собой. Изначально необходимо установить спусковой механизм в ложе. Для этого в нем должно быть выточено посадочное место определенного размера. Далее устанавливаются плечи. Они могут представлять собой как цельную дугу, так и два отдельных элемента. Их крепление к основанию осуществляется посредством специального мебельного клея, который обеспечит надежное сцепление элементов.

    На последнем этапе на плечи натягивается тетива. В качестве тетивы чаще всего используется прочная капроновая веревка. Она закрепляется на концах лука, и арбалет готов к своему первому выстрелу.

    Если вы хотите сделать действительно мощный арбалет, то плечи такой конструкции лучше всего будет изготовить из стеклопластика. Такой лук будет не только прочнее, но и долговечнее деревянного. Инструкция по изготовлению предельно проста:

    1. Берем кевлар или стеклоткань, нарезая ее полосками. Для изготовления плеч для среднего арбалета требуется порядка 40 полосок.
    2. Проклеиваем полученные элементы эпоксидной смолой, плотно соединяя их друг с другом.
    3. После проклейки необходимо уложить полученную заготовку под пресс. Лучшим вариантом для этого являются ровные доски, между которыми помещаются плечи, зажимаясь струбцинами.
    4. Конструкция застывает за 24 часа при условии, что заготовка находится в теплом помещении.
    5. После окончательного застывания плеч, их торчащие края следует обрезать ножом и зашлифовать наждаком.

    Эпоксидный клей следует готовить таким образом, чтобы содержание загустителя в нем было минимальным. Специалисты советуют использовать не более 10% загустителя.

    Чтобы сделать фигурные дуги, следует изготовить специальную форму для пресса. Ее делают из фанеры, которая сгибается после предварительного замачивания.

    Kodabow — рекурсивные арбалеты, сделанные в США

    Производство удивительных арбалетов с загнутыми плечами в Уэст-Честере, штат Пенсильвания, более десяти лет, с простой конструкцией, которая работает в самых сложных ситуациях. Прочные компоненты и меньшее количество движущихся частей удерживают вас в полевых условиях. Будь то «игра» в Африке, Техасе или Огайо, вы можете положиться на инновационные функции, такие как бесшумная конструкция конечности, спусковой крючок уровня огнестрельного оружия, гладкая система защиты от холостого огня, а также обработанная направляющая и ствольная коробка во всю длину в сочетании с регулируемыми компонентами AR.Эти арбалеты бесшумны, точны, мощны и созданы, чтобы оставаться такими выстрел за выстрелом.

    Понедельник, 21 марта 2022 г. Для информации — (1) Мы не занимаемся ремонтом составных луков или составных арбалетов. (2) В июле 2021 года мы закрыли наш крытый полигон в Экстоне, штат Пенсильвания.
    У НАС ЕСТЬ В НАЛИЧИИ АРБАЛЕТНЫЕ СТРЕЛЫ И ЛЮМЕНОКИ, ОДОБРЕННЫЕ KODABOW. Также в наличии бродхеды и тетивы. (2) Уроки стрельбы из лука на открытом воздухе по традиционной стрельбе из лука будут продолжаться в хорошие погодные дни, и их можно запланировать заранее, следуя инструкциям на сайте www.Archeryskillcenter.com. В апреле 2021 года Kodabow прекратила производство новых арбалетов и коммерческую деятельность Kodabow Inc. В связи с выходом на пенсию основателя Чака Матасика Kodabow рассчитывала возобновить производство весной 2022 года, но очень заинтересованная сторона решила не двигаться вперед. Мы будем продолжать и изучать обсуждения с другими заинтересованными сторонами в период с апреля по июль и, в случае успеха, будем готовы к отправке в осенний сезон. Компания имеет значительный запас запасных частей, что является положительным фактором для возобновления деятельности в полном объеме.Продажи аксессуаров будут продолжаться через этот веб-сайт с выполнением заказов через ООО «АСЦ». . Наши клиенты с арбалетами Kodabow продолжат получать поддержку по продукту Kodabow и смогут заказывать такие предметы, как тетивы, карабины или получать запасные части. В сочетании с продолжающимися последствиями COVID, выходом на пенсию основателя Чака Матасика и различными проблемами управления цепочками поставок в прошлом году это было как цепочкой поставок, так и экономическим решением снизить активность.За последнее десятилетие арбалетам Kodabow не было равных по надежности и эффективности в полевых условиях. От Африки до Пенсильвании эти луки доставили огромную ценность и показали себя в самых сложных условиях… будь добычей на охоте белохвостый олень. Лось, кабан, индейка, равнинная дичь, бегемот или буйвол — охотники с большой уверенностью использовали арбалеты Kodabow. Если у вас есть арбалет Kodabow, вы, вероятно, хорошо это понимаете. Клиенты могут связаться с нами по адресу электронной почты, указанному ниже.Любые частные стороны, коллеги по отрасли или связанные с ними компании по стрельбе из лука, заинтересованные в производственных операциях, пожалуйста, свяжитесь с нами. ЭЛЕКТРОННАЯ ПОЧТА: [email protected])

    **** Kodabow поддерживает открытый полигон для стрельбы из лука в клубе West Chester Gun Club и часто проводит тренировки по стрельбе из лука на этом объекте. Мы можем помочь вам вступить в Клуб, чтобы участвовать в стрельбе из лука и иметь место для стрельбы. ****

    № 625: Арбалет

    Сегодня арбалет — и проблема конкуренции технологии.Колледж Хьюстонского университета инженерии представляет эту серию о машины, которые заставляют нашу цивилизацию работать, и люди, чья изобретательность создала их.

    Военный арбалет показал в битве при Гастингсе. Он длился около 300 годы. Затем оно уступило место огнестрельному оружию.

    В каком-то смысле арбалеты были намного старше, чем Гастингс.Ведь это были обычные луки установлен на пазовой ложе и снабжен вызывать. А римская осадная катапульта действительно была большой арбалет. Но мы не уменьшили эту осаду двигатель на ручную замену носовой части и стрелка до средневековья.

    Как только мы это сделали, арбалет быстро эволюционировал. Мы усилил лук.Тогда мы сделали это весной сталь. Сначала мы использовали рычаги, а затем рукоятки, чтобы тянуть тетивы лука с усилием более полутонны. Мы вскоре появилось страшное оружие с дальностью свыше 300 дворы.

    В 1139 году церковный собор объявил арбалеты непригодными. для христианского использования — кроме как против неверных. В в следующие десятилетия другие советы повторили запрет.Так крестоносцы несли в Святую землю арбалеты, и они продолжали развивать технологию.

    Арбалет стал неотъемлемой частью вооруженных сил. тактика. Когда запрет был неудобен, короли забыл. Я полагаю, любой враг стал неверным на поле битвы.

    Великое испытание арбалета произошло в 1346 г. Битва при Креси на севере Франции.Эдвард Английская армия III встретила французов. У французов было 20 000 наемных арбалетчиков и несколько своих кавалерия. Войска Эдуарда несли английские длинные луки.

    Погода и местность были против французов. К заряжаете арбалет, кладете лук на землю и натяните тетиву назад. Он занимает твердую почву и время.Земля в Креси в тот день была глинистой. Даже в хороших условиях, умелый английский язык лучник с ручным длинным луком мог потерять 5 или 6 стрелы, в то время как арбалетчик все еще поворачивал рукоятка. В этот день англичане изрешечили арбалетчиков, пока они не бежали в свою кавалерию.

    Более новое оружие также дебютировало в Креси. Вероятно, это было первое крупное сражение, которое задействовано огнестрельное оружие.Порох не был крупным игроком в Креси. Это было предзнаменованием.

    Спустя столетие арбалет уступил место ружью. И читаем притчу о техническом прогрессе на Креси. Самая горячая технология — арбалет — вышел на поле с двумя соперниками. Старший из двоих, длинный лук, лучше справлялся с открытое поле в плохих условиях.Чем моложе, тем пистолет, все еще был неэффективен в Креси. Но это долго бы так не пробыл! К 1585 году хирург Амбруаз Паре, больной огнестрельными ранениями, плакала,

    . . . мы . . . по праву проклинаю автора так вредный двигатель; [и] хвалить тех, небеса, стремящиеся словами и благочестивыми увещеваниями чтобы [отговорить] королей от его использования.
    Ну, никто никогда не отговаривал короля от с использованием нового оружия. И мы никогда не преуспевали в предсказывать, как поведет себя новое оружие.

    Я Джон Линхард из Хьюстонского университета. где нас интересует, как изобретательные умы работай.

    (Музыкальная тема)

    Пейн-Голлви, сэр Р., Арбалет: Средневековье и Современные военные и спортивные . Нью-Йорк: Bramhall House, 1958.


    From Средневековые костюмы Христианский мир , 1840-1845 гг., показанный на Источник Payne-Gallwey выше

    Стоящие на коленях и сидящие фигуры показывают, как арбалет впервые нарисовано
    а потом загрузился. Стоящая фигура, напротив, подсказывает как
    гораздо быстрее можно использовать обычный лук.


    Из Энциклопедии 1897 г. Britannica

    Раннее ручное ружье, вероятно, того времени
    вскоре после битвы при Креси

    Двигатели нашей изобретательности Copyright © 1988-1997 Джон Х. Линхард.
    Предыдущий Эпизод | Поиск эпизодов | Индекс | Дом | Далее Эпизод

    Как сделать арбалет дома

    Добывать еду на охоте или сражаться с врагами современному человеку больше не нужно.Однако интерес к стрелковому оружию не становится меньше. Спортивной стрельбой, в том числе из лука, занимаются не только мужчины. Сейчас в продаже есть метательное оружие известных производителей, но многим оно не по карману. Неужели у людей, вполне взрослых, возникает вопрос: «Как сделать арбалет в домашних условиях?».

    И хотя все инструкции уверяют, что сделать это довольно просто, необходимы определенные знания и навыки. В первую очередь нужно разобраться с конструкцией устройства. Далее – определить детали, из которых, собственно, и будет собираться механизм.Вам понадобятся умелые руки и голова на плечах.

    Итак, вы полны решимости и готовы сделать арбалет. Дома вы должны быть умны в этом, выбирая правильные материалы. Наше стрелковое оружие состоит из ложи, пружинного звена, ударно-спускового механизма и прицела.

    Теперь разберемся по порядку с каждой деталью. Кровать должна быть прочной с учетом нагрузки на нее. Можно попробовать сделать его самостоятельно из твердой древесины. Если вы не сильны в резьбе, можно достать старую двустволку и подогнать ее под станину.Убираем лишние металлические детали, в оставшийся от ствола паз вклеиваем деревянный брусок.

    Особое внимание уделено созданию направляющей стрелы и обвязке тетивы. Нужна не просто модель, а действующее оружие. Поэтому нас интересует, как сделать арбалет в домашних условиях, чтобы можно было потренироваться в стрельбе. Идеально, если вы сможете обработать поверхность направляющей стрелы на фрезерном станке. Так она будет обладать строгой прямолинейностью и потрясающей плавностью. Размеры канавок составляют 8 миллиметров.

    Так называемые «плечи» арбалета, или его лука, некоторые умельцы переделывают из автомобильной рессоры. Слишком сложно? Тогда спросите у друзей, как сделать арбалет в домашних условиях, возможно, они найдут других знакомых, которые случайно опрокинули старый спортивный лук. И эти добрые люди просто подарят вам его по доброте душевной. Ну вот вы уже снимаете с лука лук и подгоняете их под свое будущее оружие.

    Тетива делается из лавсана, дейнема или фастфлайта — хорошо тянутся.Закрепляем нить и регулируем натяжение.

    Осталось установить курок сверху(замок). Его главная характеристика – надежность. Ну и позаботьтесь о прицельном устройстве. Здесь можно выбрать из нескольких вариантов: специальная пластина с прорезями, называемая небесной, диоптрийной, оптикой или лазером. Для натяжения тетивы нужен стальной трос (стремя). Он одним концом крепится к основанию арбалета, а к другому крепятся руки, за которые стрелок и тянет.

    Прежде чем приступать к большим формам, можно потренироваться на маленьких.Узнайте, как сделать мини-арбалет. В домашних условиях его собирают из самых обычных карандашей. Берем этот канцелярский инструмент и кладем под кровать. Вырежьте канавку для стрел, просверлите два отверстия с краев – это канавка для спускового механизма. Как последний клип подойдет. Он превращается в крючок. Резинка используется как струна, а отрезок от другого карандаша длиной 7 сантиметров послужит накладкой на кровать. Изделие обмотано скотчем. Сделанный. Такая несерьезная игрушка способна прицеливаться на дальность до трех метров.Так что не забывайте о безопасности!

    В общем, прежде чем активно учиться делать арбалет в домашних условиях, внимательно ознакомьтесь с правилами обращения и хранения оружия. Вы собираете не безобидную подделку, а вполне дееспособное устройство. Не навреди себе и другим!

    р>

    арбалетов: каковы законы Великобритании об оружии после того, как в Лондоне был застрелен человек?

    Стрельба из арбалета в Лондоне вызвала новые вопросы по поводу отсутствия ограничений на такое оружие в Великобритании.

    Жертва была ранена в живот в понедельник вечером в Аксбридже и изначально находилась в опасном для жизни состоянии.

    Столичная полиция заявила, что травмы 33-летнего мужчины были вызваны арбалетной стрелой.

    Это было последнее из серии нападений с использованием арбалетов в Великобритании, включая несколько убийств.

    Почему арбалеты разрешены законом в Великобритании?

    Арбалеты являются законными в Великобритании, и для их владения не требуется лицензии или регистрации, поскольку по закону они не классифицируются как огнестрельное оружие.

    Люди могут быть привлечены к ответственности за использование арбалетов для незаконной охоты или за нападение на людей в соответствии с отдельными законами.

    Арбалет, как ножи и биты, также может быть классифицирован как «наступательное оружие», если его носят в общественных местах и ​​вызывают судебное преследование.

    В соответствии с законодательством Великобритании арбалеты определяются как разновидность лука, в котором рукоятка (дужка) крепится крестообразно к ложе и может быть натянута рукой или рычагом, прежде чем будет спущена спусковым крючком.

    Убийца из арбалета, убивший беременную бывшую жену, должен умереть в тюрьме

    Какие существуют ограничения?

    Закон об арбалетах 1987 года гласит, что они не могут быть куплены или проданы в Англии, Уэльсе или Шотландии лицам моложе 18 лет, в то время как отдельный закон предусматривает такое же положение в Северной Ирландии.

    Владение также запрещено лицам моложе 18 лет, кроме как под присмотром взрослых, а нарушение закона является уголовным преступлением.

    Любой, кто продает арбалет в нарушение закона, может быть оштрафован или заключен в тюрьму на срок до шести месяцев.

    Но Закон об арбалетах не распространяется на арбалеты с усилием натяжения менее 1,4 кг.

    Оружие использовалось для охоты и ведения войны в средние века и было традиционно популярно в континентальной Европе, но вышло из употребления с развитием огнестрельного оружия.

    Для чего используются арбалеты?

    В конце 20-го века арбалеты снова стали популярными для развлекательной стрельбы по мишеням.

    Охота на животных с любым видом лука в Великобритании является незаконной.

    Были ли в Великобритании другие нападения на людей, использующих арбалеты?

    В последние годы в Великобритании произошло несколько убийств и покушений на убийства с использованием арбалетов, а также незаконное браконьерство и жестокое обращение с птицами и животными с применением оружия.

    В феврале спортивный терапевт был приговорен к пожизненному заключению после того, как застрелил пенсионера, когда тот настраивал свою спутниковую антенну.

    Терренс Уолл вмешался в блюдо в доме 74-летнего Джеральда Корригана на валлийском острове Англси, чтобы выманить его.

    Г-н Корриган, преподаватель на пенсии, скончался от полученных травм в больнице 11 мая 2019 года, почти через месяц после ранения.

    После осуждения Уолла Карен Диксон из Королевской прокуратуры назвала арбалеты «смертоносным бесшумным оружием, которое может причинить ужасные травмы».

    В ноябре 2018 года беременная женщина была застрелена из арбалета своим бывшим мужем.

    Ramanodge Unmathallegadoo был приговорен к пожизненному заключению за убийство Саны Мухаммад, чей ребенок был доставлен медиками после нападения и выжил.

    Унматаллегаду вооружился двумя арбалетами для нападения на дом, где она жила со своим вторым мужем и пятью детьми в Илфорде.

    Г-жа Мухаммед скончалась от сердечного приступа после ранения внутренних органов.

    В феврале 2019 года мужчина, пытавшийся убить своего врача общей практики из арбалета, был приговорен к 20 годам тюремного заключения.

    Марк Уотерфолл застрелил свою жертву во время операции в Уотфорде, но не причинил смертельного ранения.

    В последние годы арбалеты также были обнаружены у преступных группировок, наркоторговцев и террористов.

    Сана Мухаммад была убита из арбалета своим бывшим мужем в 2018 году

    Призывы к переменам?

    Несколько депутатов призвали к ужесточению ограничений на арбалеты после убийства Мухаммеда в 2018 году.

    Некоторые предлагаемые изменения могут быть внесены в законопроект о наступательном оружии, который в то время рассматривался, но ни один из них не был принят в качестве закона.

    Законно ли делать свой собственный арбалет?

    Уважаемый LH, я недавно смотрел видео на YouTube о том, как сделать самодельные арбалеты, дротики и тому подобное. Мой вопрос: законно ли делать самодельные арбалеты и дротики в Австралии? Спасибо, австралиец Рэмбо.

    Изображение: Торстен Мангнер

    Уважаемый А.Р.,

    Еще раз, я должен начать, заявив, что я не юрист, чтобы говорить о нем, и поэтому всегда можно обратиться за квалифицированной юридической консультацией.

    Тем не менее, я не могу найти какой-либо конкретный закон, запрещающий сборку арбалета или аналогичного метательного оружия из необработанных частей, но совершенно ясно, что право на сборку заканчивается ровно в ту же секунду, когда вы фактически закончили свою работу. арбалет, потому что существует множество законов, касающихся этого вида оружия, когда дело доходит до владения.

    Опять же, я не юрист, но я подозреваю, что вы действительно очень быстро расправитесь, утверждая, что, поскольку вы, скажем, не покрасили свой арбалет, он не был закончен.Как только оно заработает, вы попадете под действие множества законов, регулирующих владение этим видом оружия по всей Австралии.

    Существуют также законы, которые могут применяться в зависимости от деталей, которые вам необходимо доставить, чтобы начать сборку арбалета или ружья с дротиками, поэтому я настоятельно рекомендую получить строгую юридическую консультацию относительно штата, в котором вы живете, прежде чем строить какие-либо планы. .

    Оружие этого типа обычно называют «запрещенным» оружием, что на первый взгляд может означать, что вам вообще не разрешено владеть им.Однако это не совсем так, поскольку в некоторых случаях запрет касается либо наличия лицензии на их использование, либо того, где вы собираетесь их использовать.

    Вы не указали свое местонахождение в Австралии, а это очень важно. Вот обзор законов, применяемых в каждом штате и территории:

    Западная Австралия: В штате Вашингтон незаконно иметь арбалет, если вы не являетесь освобожденным коллекционером или арбалетчиком, процесс, который включает получение разрешения от министра полиции и , которые владели оружием до 1 июля. 2011.Поскольку вы хотите строить, это будете не вы, и за исключением драматических целей презентации (где опять же вам нужно одобрение) они вообще не разрешены в WA.

    Северная территория: В NT арбалеты и аналогичное оружие разрешено использовать для охоты при наличии лицензии, но получение частей арбалета через границу штата является незаконным, что может разрушить ваши планы по созданию арбалета.

    Южная Австралия: Жители Южной Австралии обязаны получить разрешение на запрещенное оружие практически для любого типа оружия, которое вы планируете производить, хотя список исключений немного шире, чем в большинстве других штатов.Я изо всех сил пытаюсь придумать, как бы вы квалифицировали арбалет по религиозным соображениям или для использования в астрономии.

    Квинсленд: Если вы житель Квинсленда, вы можете подать заявление на получение лицензии на различное оружие, чтобы владеть арбалетом, хотя вам нужно будет указать «настоящую» причину (развлечение, членство в клубе или военная реконструкция) для иметь лицензию и сам арбалет.

    NSW: Как и в других штатах, Новый Южный Уэльс считает арбалеты запрещенным оружием, для использования которого требуется специальное разрешение.

    Виктория: Виктория различает запрещенное и контролируемое оружие, но арбалеты специально перечислены как запрещенные. Чтобы владеть арбалетом в Виктории, вам нужно либо подать заявку и получить освобождение от участия в Совете губернатора (GIC), либо стать членом клуба или организации, имеющей GIC, обычно спортивного клуба.

    Тасмания: Вы можете использовать арбалет в спортивных целях с дубинкой в ​​Тасмании, но не в целях охоты.

    Отсюда вытекает еще один важный момент.В большинстве штатов есть исключения для спортивных клубов, но не каждый спортивный клуб, в котором есть стрельба из лука, полностью доволен использованием арбалета. Таким образом, независимо от того, в каком штате вы находитесь, вам может быть трудно получить освобождение на территории клуба.

    Ура
    Лайфхакер

    Хотите задать вопрос в Ask Lifehacker? Отправьте его, используя нашу [контактный текст = «контактная форма»].

    Как сделать арбалет дома

    Добывать еду на охоте или сражаться с врагами современному человеку больше не нужно.Однако интерес к стрелковому оружию не становится меньше. Спортивной стрельбой, в том числе из лука, занимаются не только мужчины. Сейчас в продаже есть метательное оружие известных производителей, но многим оно не по карману. Неужели у людей, вполне взрослых, возникает вопрос: «Как сделать арбалет в домашних условиях?».

    И хотя все инструкции уверяют, что сделать это довольно просто, необходимы определенные знания и навыки. В первую очередь нужно разобраться с конструкцией устройства. Далее – определить детали, из которых, собственно, и будет собираться механизм.Вам понадобятся умелые руки и голова на плечах.

    Итак, вы полны решимости и готовы сделать арбалет. Дома вы должны быть умны в этом, выбирая правильные материалы. Наше стрелковое оружие состоит из ложи, пружинного звена, ударно-спускового механизма и прицела.

    Теперь разберемся по порядку с каждой деталью. Кровать должна быть прочной с учетом нагрузки на нее. Можно попробовать сделать его самостоятельно из твердой древесины. Если вы не сильны в резьбе, можно достать старую двустволку и подогнать ее под станину.Убираем лишние металлические детали, в оставшийся от ствола паз вклеиваем деревянный брусок.

    Особое внимание уделено созданию направляющей стрелы и обвязке тетивы. Нужна не просто модель, а действующее оружие. Поэтому нас интересует, как сделать арбалет в домашних условиях, чтобы можно было потренироваться в стрельбе. Идеально, если вы сможете обработать поверхность направляющей стрелы на фрезерном станке. Так она будет обладать строгой прямолинейностью и потрясающей плавностью. Размеры канавок составляют 8 миллиметров.

    Так называемые «плечи» арбалета, или его лука, некоторые умельцы переделывают из автомобильной рессоры. Слишком сложно? Тогда спросите у друзей, как сделать арбалет в домашних условиях, возможно, они найдут других знакомых, которые случайно опрокинули старый спортивный лук. И эти добрые люди просто подарят вам его по доброте душевной. Ну вот вы уже снимаете с лука лук и подгоняете их под свое будущее оружие.

    Тетива делается из лавсана, дейнема или фастфлайта — хорошо тянутся.Закрепляем нить и регулируем натяжение.

    Осталось установить курок сверху(замок). Его главная характеристика – надежность. Ну и позаботьтесь о прицельном устройстве. Здесь можно выбрать из нескольких вариантов: специальная пластина с прорезями, называемая небесной, диоптрийной, оптикой или лазером. Для натяжения тетивы нужен стальной трос (стремя). Он одним концом крепится к основанию арбалета, а к другому крепятся руки, за которые стрелок и тянет.

    Прежде чем приступать к большим формам, можно потренироваться на маленьких.Узнайте, как сделать мини-арбалет. В домашних условиях его собирают из самых обычных карандашей. Берем этот канцелярский инструмент и кладем под кровать. Вырежьте канавку для стрел, просверлите два отверстия с краев – это канавка для спускового механизма. Как последний клип подойдет. Он превращается в крючок. Резинка используется как струна, а отрезок от другого карандаша длиной 7 сантиметров послужит накладкой на кровать. Изделие обмотано скотчем. Сделанный. Такая несерьезная игрушка способна прицеливаться на дальность до трех метров.Так что не забывайте о безопасности!

    В общем, прежде чем активно учиться делать арбалет в домашних условиях, внимательно ознакомьтесь с правилами обращения и хранения оружия. Вы собираете не безобидную подделку, а вполне дееспособное устройство. Не навреди себе и другим!

    р>

    Как сделать самодельную мишень для арбалета

    Поделись, пожалуйста!

    Попрактиковаться дома — лучший способ быстро стать хорошим. Проблема в том, что купленные в магазине мишени, как правило, и дороги, и довольно хрупки.Это не очень хорошая комбинация. К счастью, довольно легко создать себе функциональную цель из того, что у вас есть под рукой.

    Вот два разных способа изготовления самодельной мишени для арбалета:

    1. Наполнение мешка тряпками и завязывание его.
    2. Сборка мишени из обрезков древесины.

    Арбалетные мишени, изготовленные с использованием описанных выше методов, отлично справляются со своей задачей и даже могут работать лучше и служить дольше, чем некоторые дорогие коммерческие мишени.Ниже приведен пошаговый процесс для каждого из методов. Начнем с более дешевого.

    1. Наполнение мешка тряпками

    Один из самых дешевых способов сделать самодельную мишень для арбалета — использовать старые тряпки, которые у вас уже есть. Идея состоит в том, чтобы взять какой-нибудь мешок и наполнить его материалами, которые могут остановить ваши болты.

    Импровизация играет здесь ключевую роль, тем более что у вас, вероятно, не будет тех материалов, о которых я здесь упоминаю.

    Однако следует принять во внимание некоторые соображения.Следующие два фактора определяют, какой тип цели вы должны стремиться создать:

    .
    • Скорость и мощь вашего арбалета. Чем выше число футов в секунду (FPS) вашего арбалета, тем более прочный материал вы должны использовать.
    • Вы стреляете бродхедом или полевыми точками? Бродхеды нанесут вашей цели больше урона, чем полевые очки. Их также труднее извлечь из цели.

    Как сделать мишень для арбалета из мешка и одежды

    Если вы хотите попрактиковаться в стрельбе из арбалета с полевыми точками, отлично подойдет мишень из мешка и одежды.

    Вот как сделать мишень для арбалета из тряпок и мешка:

    1. Найдите мешок.
    2. Возьми какую-нибудь старую одежду, чтобы набить ею мешок.
    3. Засунь свою одежду в мешок.
    4. Запечатайте мешок

    Звучит просто, потому что это так. Вот более конкретные направления:

    1. Найдите мешок

    Выберите мешок, который, по вашему мнению, будет самым прочным.Если у вас есть мешок для корма, используйте его. Просто постарайтесь найти тот, в котором нет дырок. Отверстия обеспечат пространство для торчащей одежды, что сделает всю установку менее компактной, что повлияет на ее способность останавливать болты.

    Если у вас нет мешка, вы можете купить его по дешевке в Интернете или в местном магазине. Эта сумка из мешковины SGT Knots от Amazon.com — отличный вариант. Он имеет усиленную строчку, так что ничего не выпадет.

    2. Возьмите одежду, чтобы набить мешок

    Если у вас есть одежда, которую вы больше не используете, или какие-то другие вещи из хлопка, они отлично подойдут в качестве набивочного материала.

    Вам нужно будет набить в мешок как можно больше материала, поэтому соберите всю неношеную одежду по всему дому.

    Подбирая одежду, снимите с джинсов такие детали, как молнии и пуговицы. Металлические детали могут повредить угольные болты.

    3. Засуньте одежду в мешок

    Запихните в мешок как можно больше одежды. Вы хотите сделать цель чрезвычайно компактной. Соответственно, старайтесь не оставлять места между одеждой.

    Кроме того, не складывайте их аккуратно ; просто вставьте их и нажмите на них так сильно, как вы можете.Продолжайте делать это, пока не заполните его доверху.

    4. Запечатайте мешок

    Наполнив мешок, запечатайте его сверху. Целью этого является сохранение компактности содержимого.

    Лучше всего использовать автоматическую канализацию. Тем не менее, они в основном используются для пошива и починки одежды, поэтому нет особого смысла покупать их, если вы не будете использовать их регулярно. Здесь вам нужно быть новаторским и использовать любые методы шитья, которые вы можете.

    Ручное шитье с использованием нити и иглы может быть вашим лучшим средством.Используйте сверхпрочную нить. Скрепленная нейлоновая нить Mandala Crafts от Amazon — отличный выбор, потому что она специально создана для использования на открытом воздухе и обладает большой прочностью на растяжение.

    Но если вы не умеете шить, можно использовать и скотч. Я рекомендую эту клейкую ленту Heavy Duty. Он имеет сильный клей, всепогодный и дает вам большую отдачу от затраченных средств. Он поставляется с лентой длиной 450 футов (137 м), что позволяет вам использовать ее так свободно, как вы хотите.

    В качестве альтернативы, вместо использования мешка, вы можете наполнить корзину для белья одеждой и заклеить ее клейкой лентой.

    2. Создание мишени из обрезков дерева

    Использование тряпок и мешка или корзины для белья — самый дешевый вариант, потому что покупать нужно совсем немного. Это также простой способ, особенно если у вас много одежды, которую вы не носите.

    Альтернативный вариант — построить мишень из обрезков древесины. Он более прочный и останавливает болты с дальнего расстояния до 20 ярдов (18 метров)

    Потенциальный недостаток сборки мишени из дерева заключается в том, что вам нужно будет проделать больше работы.Если у вас нет легкодоступного древесного лома, его поиск может занять некоторое время и усилия. Кроме того, вам придется немного поработать с деревом, чтобы собрать конструкцию.

    Более того, древесина может стоить значительно дороже. Если вы не можете найти древесный лом, вам придется его купить. Кроме того, если у вас нет основного оборудования для деревообработки, вам придется купить и его. Например, вам понадобится пила, чтобы резать дерево, и молоток, чтобы соединить куски дерева вместе.

    Даже если вы покупаете базовое деревообрабатывающее оборудование, эта альтернатива все равно намного дешевле, чем покупка арбалетной мишени.

    Как и во всех проектах «сделай сам», импровизация может помочь вам сэкономить много денег, поэтому используйте то, что у вас уже есть.

    Как сделать самодельную мишень для арбалета из обрезков дерева

    Есть несколько способов сделать арбалетную мишень из обрезков дерева. Вот тот, который потребует наименьшего количества оборудования и, следовательно, будет стоить меньше всего.

    Вот как сделать деревянную самодельную мишень для арбалета:

    1. Придумайте базовый дизайн.
    2. Найдите и подготовьте древесный лом.
    3. Соберите мишень.
    4. Наполните конструкцию материалом.
    5. Покрасьте мишени на лицевой стороне.

    Ниже приведено описание каждого из этих шагов:

    1. Придумайте базовый дизайн

    По сути, вам нужна кубическая структура, которую можно наполнить материалом, например одеждой. Ваша конечная цель будет состоять из рамы для куба и деревянных стен.Придумайте базовый дизайн для этого.

    Нарисуйте на компьютере или на бумаге. Этот шаг будет включать в себя расчеты, чтобы узнать, сколько древесины вам понадобится.

    Так как вы не будете делать ничего сложного, вам будет достаточно простых рисунков на листе бумаги.

    В качестве альтернативы вы можете использовать бесплатное программное обеспечение для проектирования основных работ по дереву. Я рекомендую Sketchup, так как он прост в использовании и может оценить стоимость.

    2. Найдите и подготовьте обрезки древесины

    Этап проектирования даст вам приблизительное представление о том, сколько древесины вам понадобится.Либо используйте древесный лом, который лежит у вас дома, либо купите его у кого-нибудь. Проверьте окрестности, чтобы узнать, есть ли у кого-нибудь древесина для продажи или подарка.

    Отрегулируйте собранную вами древесину, чтобы она соответствовала размерам, которые вы придумали на этапе проектирования.

    Подготовьте куски дерева, которые будут составлять структуру рамы. Убедитесь, что они имеют правильную длину. Вы также должны убедиться, что детали, которые будут составлять стены, вырезаны соответствующим образом.

    Если у вас нет пилы, я рекомендую циркулярную пилу Skil 5080-01 от Amazon. Она проста в использовании, потому что вам просто нужно нажать кнопку, а циркулярная пила сделает все остальное за вас. Skil 5080-01 более доступна по цене, чем другие высококлассные циркулярные пилы.

    3. Соберите мишень

    Этот шаг включает в себя построение внешней структуры цели.

    Вместо того, чтобы соединять куски дерева с помощью гвоздей и молотка, вы можете использовать шурупы и ударную отвертку, так как это намного проще.Я рекомендую этот недорогой и эффективный ударный гайковерт Ryobi P235A.

    После того, как вы собрали раму, вам нужно добавить боковые панели.

    Оставьте лицевую сторону и противоположную сторону свободными. Вы будете стрелять болтами на лицевую сторону. Итак, вам нужно какое-то покрытие для него, например, мешок. Не используйте дерево для лицевой стороны вместе с противоположной стороной.

    Вместо этого накройте обе стороны мешком или подобным материалом.

    4. Наполните конструкцию материалом

    Вам понадобится что-то, чтобы не дать болтам пройти. Вы можете использовать любой материал, который есть в вашем распоряжении, при условии, что он выполняет свою работу.

    Популярный выбор — одежда. Некоторые люди используют шерсть, в то время как другие используют пластиковые листы, как показано на видео ниже. Используйте все, что у вас есть или можете найти по дешевке.

    Если вы планируете держать конструкцию на открытом воздухе, использование шерсти или одежды означает, что цель станет очень тяжелой и ее будет трудно передвигать во время дождя.

    Если для вас важна портативность и возможность оставить мишень на открытом воздухе, используйте пластиковые листы.

    Какой бы материал вы ни использовали, будьте готовы использовать его в больших количествах. В идеале начинка должна быть максимально компактной. Плотное заполнение позволяет мишени лучше останавливать болты и делает ее более прочной.

    После того, как вы закончите набивать начинку, накройте верхнюю часть деревянной панелью и плотно привинтите ее.

    5. Нарисуйте мишени на лицевой стороне

    Наличие визуальных целей вместо общей области поможет вам лучше тренироваться.

    Вот простой способ покрасить мишени:

    1. Найдите пластиковый лист.
    2. Вырежьте отверстия в листе. Сформируйте отверстия так, как вы хотите, чтобы мишени были сформированы.
    3. Поместите лист лицевой стороной.
    4. Распылительная краска через отверстия.
    5. Снимите лист. Теперь у вас должны быть нарисованные мишени.

    Для лучшей видимости покрасьте лицевую сторону в белый цвет, а затем покрасьте мишени ярким цветом, например оранжевым или красным.

    Из чего состоит хорошая мишень для арбалета?

    Какой бы метод вы ни использовали для создания мишени для арбалета, следует помнить о нескольких вещах.

    A хорошая мишень для арбалета должна иметь следующие характеристики:

    1. Возможность остановить болты
    2. Портативность

      9 Прочность

      2
    3. Легкое извлечение болтов
    4. Безопасность для болтов

    1.Способность останавливать болты

    Если ваши стрелы проходят сквозь мишень, как будто она сделана из бумаги, вам нужно сделать мишень получше. Чтобы ваша цель могла остановить болты, сделайте начинку максимально компактной.

    Чем выше FPS вашего арбалета, тем компактнее должна быть начинка.

    2. Портативность

    У вас будут лучшие навыки стрельбы из арбалета, если вы будете тренироваться с разных точек и под разными углами. Тип наполнителя, который вы используете, будет иметь огромное влияние на портативность.Если оставить его под дождем, одежда промокнет насквозь и сделает цель тяжелой.

    Набивка мишени пластиковым материалом — лучший способ обеспечить портативность.

    3. Долговечность

    Ваша цель будет деградировать по мере ее использования. Однако некоторые мишени изнашиваются быстрее, чем другие, в зависимости от используемой начинки и того, окрашена ли внешняя поверхность.

    Мишень с компактной начинкой более прочная. Кроме того, если вы часто оставляете свою мишень на улице, возможно, стоит покрыть ее атмосферостойкой краской.

    4. Легкое извлечение болтов

    Если вы используете бродхеды, у вас могут возникнуть проблемы с их извлечением после выстрела. С другой стороны, полевые точки обычно легко получить.

    Для широких головок рассмотрите более прочный тип пломбы, который не будет сопротивляться извлечению. Одежда может не подойти, поэтому вместо нее используйте поролон для ковров.

    5. Сейф для болтов

    Не кладите металлические детали, такие как пряжки, в пломбу — они могут разрушить угольные болты.Если вы используете одежду в качестве набивки, просмотрите ее, чтобы избавиться от пуговиц, пряжек и всего, что сделано из металла.

    Последние мысли

    Изготовление мишени для арбалета вместо ее покупки значительно дешевле. И если при сборке мишени вы будете учитывать такие важные факторы, как долговечность, портативность и извлечение затвора, вы сможете сделать то, что будет служить вам долгие годы.

    Leave a Reply

    Ваш адрес email не будет опубликован.
