Качер Бровина своими руками


Среди радиолюбителей большой популярностью пользуется весьма интересное устройство, называемое «качером Бровина». С его помощью можно наблюдать эффектные коронные разряды, молнии, плазменные дуги. Многие люди в интернете называют качер катушкой Теслы, однако это два совершенно разных устройства с разным принципом работы. В этой статье речь пойдёт именно о качере Бровина, пожалуй, самом простом высоковольтном устройстве, которое только можно придумать.

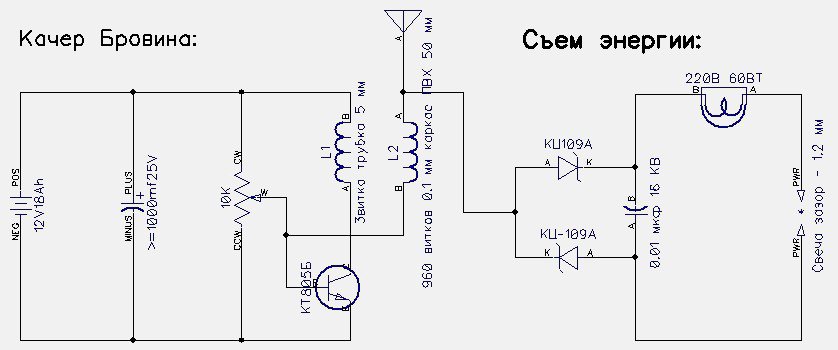

Схема качера Бровина



Схема предельно проста, содержит всего лишь один транзистор, пару резисторов и пару конденсаторов. Конденсаторы служат для фильтрации питающего напряжения, один из них должен быть электролитическим с большой ёмкостью (470-2200 мкФ), а второй керамическим или плёночным с малой ёмкостью (0,1-1 мкФ), для сглаживания высокочастотных помех. Два резистора образуют делитель напряжения, один из них должен иметь небольшое сопротивление (150-200 Ом), а второй – примерно в 10-20 раз больше. При этом последовательно с высокоомным резистором можно поставить подстроечный резистор, чтобы настроить качер на максимальную длину разрядов. На печатной плате, прилагающейся к статье, для него предусмотрено установочное место. Транзистор в схеме можно использовать практически любой мощный структуры n-p-n. Хорошо себя зарекомендовали транзисторы КТ805, КТ808, КТ809. Также можно поэкспериментировать с полевыми и поставить, например, IRF630, IRF740. От выбора транзистора в значительной степени зависит длина разрядов. Транзистор обязательно нужно установить на радиатор, ведь на нём выделяется большое количество тепла. L1 на схеме – первичная катушка, а L2 – вторичная, с неё снимается высоковольтный разряд.

Плата устройства


Плата выполняется методом ЛУТ, файл для печати прилагается. Для подключения проводов питания и выводов катушек на плате предусмотрены клеммники.


Скачать плату:

Изготовление вторичной (высоковольтной) катушки


Первым делом, нужно изготовить вторичную катушку. С ней всё просто и конкретно – чем больше витков, тем больше напряжение, соответственно, длиннее разряды. Можно использовать медную эмалированную проволоку сечением 0,1 – 0,3 мм. В качестве каркаса для вторичной обмотки весьма удобно использовать канализационную трубу, оптимальный диаметр составляет 5-7 см. Наматывать проволоку нужно виток к витку, максимально аккуратно. Желательно использовать цельный кусок проволоки, чтобы не было мест соединений. Но если в процессе проволока порвалась – ничего страшного, можно подпаять к ней оторвавшийся кусок, тщательно заизолировать и продолжать мотать витки, работать будет в любом случае.

Для ускорения процесса намотки можно установить трубу на две подпорки слева и справа так, чтобы она свободно на них вращалась. При этом наматывать проволоку будет куда легче. Если в процессе работы появилась необходимость отлучиться, кончик проволоки можно зафиксировать скотчем, тогда можно будет вернуться, отлепить скотч и продолжать наматывать. Ни в коем случае не нужно отпускать кончик проволоки, иначе натяжение пропадёт, витки разойдутся и придётся начинать всё с начала.


После того, как катушка намотана, витки проволоки обязательно нужно зафиксировать на трубе. Лучше всего использовать прозрачный лак, тогда катушка будет выглядеть весьма красиво. Я обмазал витки обычным воском, со своей задачей он справился, теперь случайно повредить тонкую проволоку будет куда сложней.

К нижнему концу проволоки следует припаять обычный провод и тщательно его зафиксировать у края трубы.

У верхнего края трубы располагается так называемый «терминал» — то место, из которого будет «исходить» коронный разряд. Желательно сделать его острым, тогда разряд будет сконцентрирован на кончике иглы. Закрепил на краю трубы болт, а на болт накрутил наконечник от дротика, как видно на фото. Вторичная катушка готова.

Изготовление первичной катушки


Первичная катушка содержит 2-5 витков толстого медного провода, сечением 1,5 – 2,5 мм. Располагаться она должна вокруг вторичной катушки, её диаметр должен быть больше на 2-3 см. Для каркаса первичной катушки можно использовать, опять-таки, канализационную пластиковую трубу, нужно лишь взять отрезок трубы диаметром и длиной большей, чем для вторичной. На расстоянии 10 см от верха трубы сверлятся два отверстия, через которые продевается медный провод. От числа витков сильно зависит длина разряда, поэтому их количество подбирается экспериментально.

Провод от самих витков нужно вывести к низу катушки, проведя их внутри трубы. Обязательно зафиксировать клеем. Первичная катушка готова.

Сборка качера Бровина


После того, как катушки намотаны, можно собирать всё воедино. Из пеноплекса вырезаются два круглых куска с отверстиями по центру. В центральное отверстие должна плотно заходить вторичная катушка, а внешний диаметр заготовок должен соответствовать диаметру первичной катушки.

Помещаем круглые заготовки внутрь большой трубы, а затем просовываем в них же вторичную катушку. При необходимости нужно зафиксировать их клеем. Провод от вторичной катушки нужно вывести в нижнюю часть большой трубы.




В нижней части большой трубы сверлятся два отверстия, одно под разъём питания, второе под тумблер.

Теперь осталось лишь подключить плату к питанию, поставив в разрыв плюсового провода тумблер, и подключить выводы катушек.

Когда все провода подключены, можно проверить работоспособность устройства. Аккуратно подаём на плату напряжение. Если на терминале появился маленький разрядик – значит качер работает. Если же качер отказывается работать даже при повышении напряжения питания – следует поменять местами выводы первичной катушки. Теперь можно поэкспериментировать с числом витком в первичной катшеке, подвигать катушки относительно друг друга, найдя такое положение, при котором разряд будет максимальным. Диапазон напряжения питания качера весьма широк – небольшой разряд появляется уже при 12 вольтах. При повышении напряжения он увеличивается, вместе с ним увеличивается и тепловыделение на транзисторе. Поэтому обязательно нужно следить за температурой радиатора, ведь перегретый транзистор долго не проработает.
В последнюю очередь остаётся лишь установить плату с радиатором внутри большой трубы, в нижней её части, поставить тумблер с разъёмом в уже просверленные отверстия.



Выглядит такой качер весьма эффектно даже в выключенном состоянии. Коронный разряд можно потрогать пальцем, это вполне безопасно, ведь ток от такого разряда течёт по поверхности кожи, не проникая внутрь. Этот эффект называется скин-эффектом, возникает он из-за высокой частоты работы качера. При долгой работе выделяется большое количество озона, поэтому включать качер следует только в проветриваемых помещениях. Также не стоит забывать про сильное электромагнитное излучение, которое создается вокруг устройства. Оно способно выводить из строя другие электронные устройства, поэтому не стоит оставлять рядом телефоны, фотоаппараты, планшеты. Создаваемое электромагнитное поле настолько сильное, что газоразрядные (или, проще говоря, энергосберегающие) лампочки зажигаются сами по себе вблизи катушки.

Мощная катушка Тесла — как работает Качер Бровина на 12 вольт, фото, схема сборки своими руками, стоит ли покупать набор на Алиэкспресс

Всем доброго времени суток!
Сегодня хочу Вам рассказать о небольшом наборе из Китая, который позволяет собрать маленькую катушку Тесла, стоит сразу отметить что никакой практической цели он не несет, а служит исключительно для развлечения ну или как наглядное пособие для курса физики в школе.
Всем кому интересно прошу под кат.

Есть у меня маленькое хобби, что-то чинить, настраивать или собирать. И вот в процессе выбора очередных покупок для своего хобби продавец предложил мне взять такой набор на обзор. Почему бы и нет подумал я и согласился.

Набор пришел в маленьком пакетике и вся доставка заняла немногим больше чем полтора месяца.

Сам набор довольно маленький и спаять его можно буквально 10-15 минут поэтому на мой взгляд это довольно хорошая игрушка для совместного творчества с ребенком.

Думаю не лишним будет здесь выложить саму печатную плату и схему из набора для тех кто захочет повторить Сам не покупая.

Схема, инструкция, плата и немного про катушку

Как я уже говорил выше сборка не занимает много времени, и схема заработала сразу без какой-либо настройки (да там и нечего настраивать). При сборке есть только 2 нюанса который нужно учесть. Производитель наклеил на катушку пару стрелочек отмечая эти особенности. Одна из стрелок указывает направление намотки катушки, и именно в этом направлении нужно будет намотать еще одну обмотку проводом, если намотать ее не в ту сторону генерация будет очень слабой или же катушка вообще не заработает.

Вторая стрелка указывает на то какой стороной нужно помещать катушку на плату, и это то что я не учел, еще удивлялся зачем оставили такой длинный конец провода, а в итоге пришлось смотать с катушки пару витков что бы компенсировать довольно быстро плавящейся кончик.

Первый запуск катушки и проверка работы с помощью неонки из комплекта.

Поигравшись немного дома отнес самоделку на работу порадовать народ, вот там то с ней и случилась маленькая авария.

В качестве основного силового транзистора в схеме использован NPN транзистор TIP41C, на всякий случай напишу что его аналоги это КТ819Г и КТ8212А.
Транзистор греется очень сильно, даже от 12 вольт питания раскаляется за 3-5 минут так что на радиаторе сложно удерживать палец, а при питании максимальными 30 вольтами время работы стоит ограничить 1-1.5 минутами и никакая термопаста особо не поможет потому что радиатор очень маленький.


Ну и как вы понимаете все что должно сгореть обязательно сгорит.
При включении катушки для демонстрации очередному коллеге обнаружил что генерации нет, а БП показывает ток в 2. 5 Ампера хотя раньше катушка потребляла не больше чем 0.8 Ампера.
Транзистор пробило полностью, и он превратился в два последовательных сопротивления.

А что бы ему было не скучно гореть одному он спалил еще и светодиод LED1 если смотреть по схеме.
Транзистор пришлось менять (благо они не особо редкие) заодно заменив радиатор.

Со светодиодом получилось хуже, вместо покупки аналогичного я взял первый что был под рукой и это было моей ошибкой.
В данной схеме светодиод помимо функции индикации еще заменяет собой сопротивления (которое стояло в оригинальной схеме Качера), поэтому его замена на другой номинал немного испортила работу катушки.
Пропало самопроизвольное свечение на конце обмотки при включении и исчезла музыкальная составляющая.
Думаю что эту проблему можно решить заменой светодиода на резистор, но пока что не пробовал, да и если честно музыкальная составляющая на мой взгляд не самое интересное в этом наборе.

Ну а теперь немного фото самых красивых на мой взгляд экспериментов.
Упаковка старых неоновых ламп катушка на 12 вольтовом питании.

Те же лампы при питании катушки в 30 вольт.

Когда водишь по стеклу лампы чем то железным получается очень интересный эффект, кажется что свет притягивается к металлу, но вот задерживаться на одном месте нельзя, именно так в моей упаковке стало на одну неонку меньше.

Стекло колбы прожгло насквозь, и лампочка погасла.
Очень красиво выглядит свечение газоразрядных индикаторных ламп.


При прикосновении к выводам можно зажечь конкретный разряд.

Ну и конечно же немного молний куда же без них.

Лучше всего пускать молнии положив на верх катушки шарик из пищевой фольги, так можно получить более длинную и устойчивую искру. После таких молний в комнате появляется устойчивый запах озона.

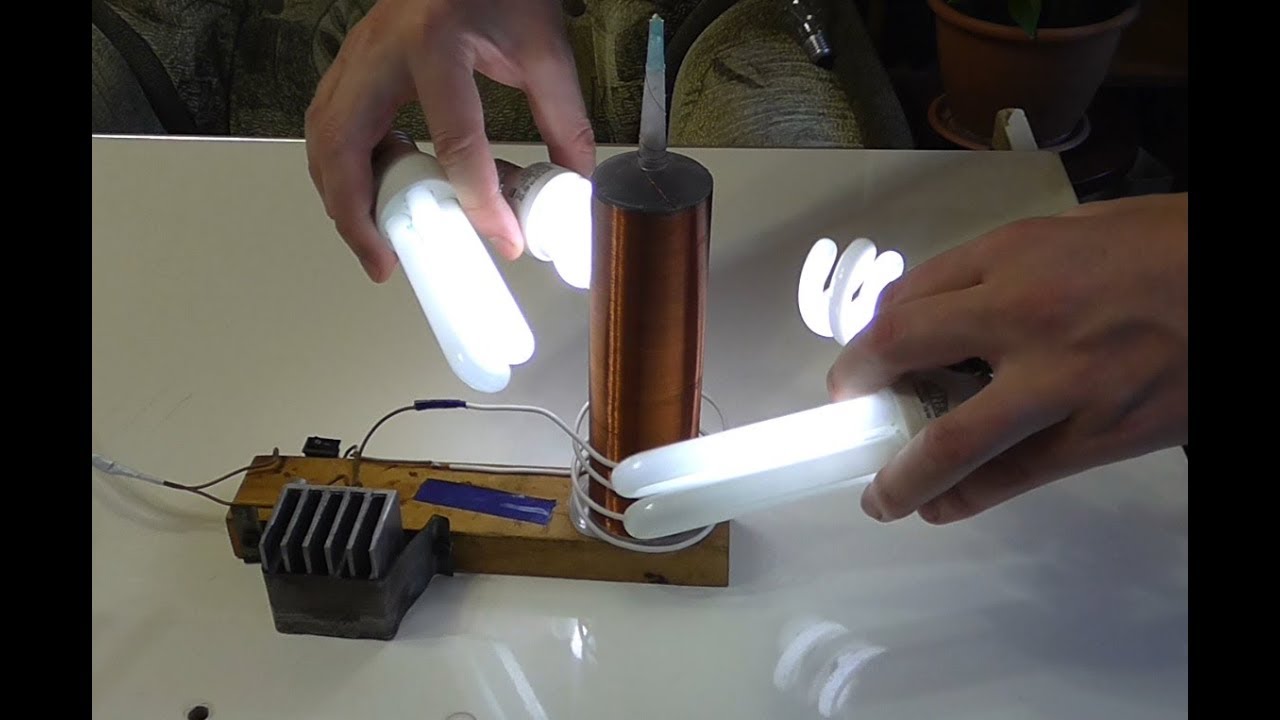

Но больше всего мне понравилось свечения внутри обычных ламп накаливания.

На фото не особо заметно, но в жизни от каждой искры к стеклу колбы как бы течет поток света с четко очерченными границами.

После замены радиатора даже при питании от 30 вольт можно играться до 20 минут не выключая катушку для остывания так что всем кто решить собрать рекомендую поступать так сразу.

Отвечая на вопросы из комментариев добавлю, что в обзоре пусть и не в главных ролях приняли участие лампы Siemens ZM1022 и Z583M (увы не знаю кто производитель).

Лампы героини обзора

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Катушка Тесла. Качер Бровина — презентация онлайн

1. КАТУШКА ТЕСЛА КАЧЕР БРОВИНА

Презентацию подготовил студент
1 курса 8 группы физического факультета
Южного федерального университета
Шарандин Данил

2. Трансформатор Тесла

Трансформатор Тесла, или катушка Тесла – резонансный
трансформатор, производящий высокое напряжение высокой частоты.
Прибор был заявлен патентом США № 568 176 от 22 сентября 1896, как
«Аппарат для производства электрических токов высокой частоты и
потенциала».
2

3. Виды обмоток

Кольцевая
Коническая
Цилиндрическая
3
Разрядник
Торус
4

5. Стримеры

5

6. Качер Бровина

Одним из вариантов трансформатора Тесла является качер Бровина. В
его конструкцию могут входить полевые или биполярные транзисторы,
реже – радиолампы (триоды и пентоды). Качер Бровина был изобретен в
1987 году советским радиоинженером Владимиром Ильичом Бровиным в
качестве элемента электромагнитного компаса.
6

7. Практическое применение

Технология Qi, является глобальным
международным стандартом беспроводной зарядки
разнообразных устройств. Высокая эффективность
беспроводной передачи энергии достигается за счет
применения эффекта резонанса. Передатчик и
приемник настраиваются на одну частоту.
Осуществляется это с помощью включения
конденсаторов в плоскую спираль или однослойный
соленоид, представляющий собой передающую
катушку, расположенную в зарядной площадке. При
этом КПД передачи составляет 80%. Для сравнения
КПД при зарядке телефона традиционным
проводным способом составляет от 75% до 95%.
7

8. Сборка качера Бровина

Для сборки мне понадобились:
Выключатель
Резистор 22 кОм
Транзистор 2N2222A (NPN)
Коннектор для батареи
Батарея 9 В
ПВХ труба длиной ≈ 10 см и диаметром=2 см
Медная проволока сечением = 0,5 мм и длиной ≈ 6 м
Пластиковый контейнер
Провод одножильный сечением = 1 мм и длиной ≈ 20 см
8
Сначала я намотал медную проволоку на ПВХ трубу, эта катушка будет
первичной. Проделал отверстия в контейнере для вставки трубы и
выключателя. Нижний конец вторичной обмотки припаял к базе
транзистора (средний контакт), после на то же место я припаял резистор.
К нему припаял верхний конец первичной катушки, которую обмотал в 2
витка вокруг вторичной обмотки. Нижний конец первичной обмотки
припаял к эмиттеду (правый конец транзистора). Далее резистор с
проводом первичной обмотки припаял к контакту от выключателя.
Красный провод (+) припаял к другому контакту выключателя, а черный
провод (-) к коллектору транзистора (левый контакт).
9

10. Качер Бровина в готовом виде

10

11. Спасибо за внимание

11

Катушки тесла — Самоделкин — сделай сам своими руками

Главная » Катушки тесла



Раздел сайта «электроника схемы» содержит большое количество схем приборов, собранных на возможных открытых источниках интернета. Приборы, которые непременно будут вам полезны, приборы на все случаи жизни и для каждого, их можно сделать своими руками. В инструкциях по сборке подробно описан монтаж, приведены схемы, фотографии. Прочитав инструкции, вам будет намного проще собирать те или иные приборы. В этом разделе вы найдете схемы раций, блоков питания, преобразователей напряжения 12в 220в, инверторы, автомобильны, радиотехнические, и другие полезные схемы. Все что вам потребуется для сбора устройств — это паяльник и немного терпения.





Тесла-пушка своими руками




 Просмотров: [9330] | Рейтинг: 4.5/4




Транзисторы можно использовать в общем то абсолютно любые силовые и не самые низкочастотные. КТ805, КТ819, да даже pnp можно прикрутить, только поменяйте полярности питания и электролитического конденсатора.
Подстроечники ставьте в среднее положение, потом настроим если лениво не будет.
Эмиттер желательно кинуть на землю. Так длинна стримеров и факела будет больше.
Катушка: первичка имеет изначально 5 витков(будем уменьшать когда девайс будет работать) пров … Читать дальше »



 Просмотров: [7021] | Рейтинг: 3.7/7

       Трансформатор Тесла на одном транзисторе или качер Бровина, о том как его сделать и экспериментах Познакомимся с таким HV прибором как транзисторный трансформатор Тесла иначе говоря качером Бровина, существуют мифы что даже настольный вариант может выдать больше энергии чем потребляет, может повредить цифровую аппаратуру и поразить человека своими разрядами при соприкосновении с ними. …. всё это бред!


 Просмотров: [10942] | Рейтинг: 4.3/13



Установка рабочей частоты интегральным таймером — это легко и практично. В данной схеме 555 таймер включен по стандартной схеме включения. В ней используется два резистора и конденсатор для установки частоты и один тока ограничительный резистор, его оптимальное значение надо подобрать экспериментально. Я использовал R1 — 1K, R2 — 2.2K, и С — 10nF. С такими значениями элементов схема запустилась … Читать дальше »



 Просмотров: [10578] | Рейтинг: 5. 0/2



Очень большой интерес к высоковольтной технике проявляют начинающие радиолюбители. Сегодня мы коснемся темы одного такого прибора, всем хорошо известный — качер.
Качер предназначен  для получения высокочастотного напряжения, может служить основой для интересных радиолюбительских устройств. С готовым качером можно проводить ряд познавательных опытов, например ионный дв … Читать дальше »



 Просмотров: [5581] | Рейтинг: 4.5/4



Краткое описание и предназначение устройства.

Качер Бровина — это генератор электромагнитных колебаний. Мною была собрана и проверена схема мощного качера на 4-х транзисторах. Предназнача … Читать дальше »



 Просмотров: [17081] | Рейтинг: 5.0/6



Идея доработать известную многим схему качера Бровина возникла у меня после того, как некоторые из моих знакомых не могли запустить качер из-за отсутствия источника питания с напряжением 12 Вольт и выше, которое указано на стандартной схеме. Чтобы обойти это препятствие, я решил совместить схему качера и блокинг-генератора, что позволило мне понизить напряжение питания до 5-6 Вольт (можно подн . .. Читать дальше »



 Просмотров: [6519] | Рейтинг: 5.0/3



Трансформатор Тесла

Трансформатор Тесла, также катушка Тесла (англ. Tesla coil) — устройство, изобретённое Николой Тесла и носящее его имя. Является резонансным трансформатором, позволяющим получить сверхвысокое напряжение сверхвысокой частоты. Прибор был заявлен патентом США № 568176 от 22 сентября 1896 года, как «Аппарат для производства электрических токов высокой частоты и потенциала».

… Читать дальше »


 Просмотров: [10344] | Рейтинг: 4. 3/3

Катушка Тесла она же Качер Бровина, набор из Китая (2022)

Всем доброго времени суток!
Сегодня хочу Вам рассказать о небольшом наборе из Китая, который позволяет собрать маленькую катушку Тесла, стоит сразу отметить что никакой практической цели он не несет, а служит исключительно для развлечения ну или как наглядное пособие для курса физики в школе.
Всем кому интересно прошу под кат.

Есть у меня маленькое хобби, что-то чинить, настраивать или собирать. И вот в процессе выбора очередных покупок для своего хобби продавец предложил мне взять такой набор на обзор. Почему бы и нет подумал я и согласился.

Набор пришел в маленьком пакетике и вся доставка заняла немногим больше чем полтора месяца.

Сам набор довольно маленький и спаять его можно буквально 10-15 минут поэтому на мой взгляд это довольно хорошая игрушка для совместного творчества с ребенком.

Думаю не лишним будет здесь выложить саму печатную плату и схему из набора для тех кто захочет повторить Сам не покупая.

Схема, инструкция, плата и немного про катушку

Как я уже говорил выше сборка не занимает много времени, и схема заработала сразу без какой-либо настройки (да там и нечего настраивать). При сборке есть только 2 нюанса который нужно учесть. Производитель наклеил на катушку пару стрелочек отмечая эти особенности. Одна из стрелок указывает направление намотки катушки, и именно в этом направлении нужно будет намотать еще одну обмотку проводом, если намотать ее не в ту сторону генерация будет очень слабой или же катушка вообще не заработает. Вторая стрелка указывает на то какой стороной нужно помещать катушку на плату, и это то что я не учел, еще удивлялся зачем оставили такой длинный конец провода, а в итоге пришлось смотать с катушки пару витков что бы компенсировать довольно быстро плавящейся кончик.

Первый запуск катушки и проверка работы с помощью неонки из комплекта.

Поигравшись немного дома отнес самоделку на работу порадовать народ, вот там то с ней и случилась маленькая авария.

В качестве основного силового транзистора в схеме использован NPN транзистор TIP41C, на всякий случай напишу что его аналоги это КТ819Г и КТ8212А.
Транзистор греется очень сильно, даже от 12 вольт питания раскаляется за 3-5 минут так что на радиаторе сложно удерживать палец, а при питании максимальными 30 вольтами время работы стоит ограничить 1-1.5 минутами и никакая термопаста особо не поможет потому что радиатор очень маленький.

Ну и как вы понимаете все что должно сгореть обязательно сгорит.
При включении катушки для демонстрации очередному коллеге обнаружил что генерации нет, а БП показывает ток в 2.5 Ампера хотя раньше катушка потребляла не больше чем 0.8 Ампера.
Транзистор пробило полностью, и он превратился в два последовательных сопротивления.

А что бы ему было не скучно гореть одному он спалил еще и светодиод LED1 если смотреть по схеме.
Транзистор пришлось менять (благо они не особо редкие) заодно заменив радиатор.

Со светодиодом получилось хуже, вместо покупки аналогичного я взял первый что был под рукой и это было моей ошибкой.
В данной схеме светодиод помимо функции индикации еще заменяет собой сопротивления (которое стояло в оригинальной схеме Качера), поэтому его замена на другой номинал немного испортила работу катушки.
Пропало самопроизвольное свечение на конце обмотки при включении и исчезла музыкальная составляющая.
Думаю что эту проблему можно решить заменой светодиода на резистор, но пока что не пробовал, да и если честно музыкальная составляющая на мой взгляд не самое интересное в этом наборе.

На фото не особо заметно, но в жизни от каждой искры к стеклу колбы как бы течет поток света с четко очерченными границами.

После замены радиатора даже при питании от 30 вольт можно играться до 20 минут не выключая катушку для остывания так что всем кто решить собрать рекомендую поступать так сразу.

Отвечая на вопросы из комментариев добавлю, что в обзоре пусть и не в главных ролях приняли участие лампы Siemens ZM1022 и Z583M (увы не знаю кто производитель).

Лампы героини обзора

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Трансформатор Тесла из Китая | тестирование | опыты | эксперименты | доработка|

20W MINI Tesla Coil Wireless Transmission Experimental Model — $ 24.74
Товар предоставлен бесплатно для обзора

Здравствуйте. Сегодня я расскажу про миниатюрную катушку (трансформатор) Тесла.
Сразу скажу, что игрушка крайне интересная. Я сам вынашивал планы по её сборке, но оказывается это дело уже поставлено на поток.
В обзоре тестирование, различные опыты-эксперименты, а также небольшая доработка.
Так что прошу…

Насчет Николы Теслы существуют разные мнения. Для кого-то это чуть ли не бог электричества, покоритель свободной энергии и изобретатель вечного двигателя. Другие же считают его великим мистификатором, умелым иллюзионистом и любителем сенсаций. И ту, и другую позицию можно подвергнуть сомнению, однако отрицать огромный вклад Теслы в науку никак нельзя. Ведь он изобрёл такие вещи, без которых невозможно представить себе наше сегодняшнее существование, например: переменный ток, генератор переменного тока, асинхронный электродвигатель, радио (да, да именно Н. Тесла первый изобрёл радио, а не Попов и Маркони), дистанционное управление и др.
Одним из его изобретений был резонансный трансформатор, производящий высокое напряжение высокой частоты. Этот трансформатор носит имя создателя — Николы Теслы.
Простейший трансформатор Тесла состоит из двух катушек — первичной и вторичной, а также электрической схемы, создающей высокочастотные колебания.
Первичная катушка обычно содержит несколько витков провода большого диаметра или медной трубки, а вторичная около 1000 витков провода меньшего диаметра. В отличие от обычных трансформаторов, здесь нет ферромагнитного сердечника. Таким образом взаимоиндукция между двумя катушками гораздо меньше, чем у трансформаторов с ферромагнитным сердечником.
В оригинале в схеме генератора использовался газовый разрядник. Сейчас чаще всего используют так называемый качер Бровина.
Качер Бровина — разновидность генератора на одном транзисторе, якобы работающего в нештатном для обычных транзисторов режиме, и демонстрирующая таинственные свойства, восходящие к исследованиям Тесла и не вписывающиеся в современные теории электромагнетизма.
По видимому, качер представляет собой полупроводниковый разрядник (по аналогии с разрядником Теслы), в котором электрический разряд тока проходит в кристалле транзистора без образования плазмы (электрической дуги). При этом кристалл транзистора после его пробоя полностью восстанавливается (т.к. это обратимый лавинный пробой, в отличие от необратимого для полупроводника теплового пробоя). Но в доказательство этого режима работы транзистора в качере приводятся лишь косвенные утверждения: никто кроме самого Бровина работу транзистора в качере детально не исследовал, и это только его предположения. Например, в качестве подтверждения «качерного» режима Бровин приводит следующий факт: какой полярностью к качеру не подключай осциллограф, полярность импульсов, которые он показывает, всё равно положительная

Хватит слов, пора переходить к герою обзора.

Упаковка самая аскетическая — вспененный полиэтилен и скотч. Фото не делал, но процесс распаковки есть в видеоролике в конце обзора.

Комплектация:
Комплект состоит из:
— блока питания на 24В 2А;
— переходника на евровилку;
— 2-х неоновых лампочек;
— катушки (трансформатора) Тесла с генератором.



Трансформатор Тесла:
Размеры всего изделия весьма скромные: 50х50х70 мм.







От оригинальной катушки Тесла есть несколько отличий: первичная (с малым количеством витков) обмотка должна находится снаружи вторичной, а не наоборот, как здесь. Также вторичная обмотка должна содержать достаточно большое количество витков, как минимум 1000, здесь же всего витков около 250.
Схема достаточно простая: резистор, конденсатор, светодиод, транзистор и сам трансформатор Тесла.

Это и есть слегка модифицированный качер Бровина. В оригинале у качера Бровина установлено 2 резистора от базы транзистора. Здесь один из резисторов заменён на светодиод включенный в обратном смещении.

Тестирование:
Включаем и наблюдаем свечение высоковольтного разряда на свободном контакте катушки Тесла.

Также можем видеть свечение неоновых ламп из комплекта, и газоразрядной «энергосберегайки». Да, для тех, кто не в курсе, лампы светятся просто так, без подключения к чему либо, просто вблизи катушки.



Свечение можно наблюдать даже у неисправной лампы накаливания

Правда в процессе экспериментирования, колба лампы лопнула.
Высоковольтный разряд без труда поджигает спичку:

Спичка легко поджигается и с обратной стороны:

Для снятия осциллограммы тока потребления, я в разрыв цепи питания установил 2-х ваттный резистор сопротивлением 4,7 Ом. Вот что получилось:


На первом скриншоте трансформатор работает без нагрузки, на втором поднесена энергосберегающая лампа. Видно, что общий ток потребления не меняется, что не скажешь о частоте колебаний.
Маркером V2 я отметил нулевой потенциал и среднюю точку переменной составляющей, итого получилось 1,7 вольта на резисторе 4,7 Ом, т.е. средний ток потребления составляет
0,36А. А потребляемая мощность около 8,5Вт.

Доработка:
Явный недостаток конструкции — очень маленький радиатор. Несколько минут работы прибора достаточно, чтобы нагреть радиатор до 90 градусов.
Для улучшения ситуации был применён бОльший радиатор от видеокарты. Транзистор был перемещён вниз, а светодиод наверх платы.

С этим радиатором максимальная температура упала до 60-65 градусов.

Видеоверсия обзора:
Видеоверсия содержит распаковку, опыты с разными лампами, поджигание спичек, бумаги, прожигание стекла, а также «электронные качели». Приятного просмотра.

Итоги:
Начну с минусов: неверно выбран размер радиатора — он слишком мал, поэтому включать трансформатор можно буквально на несколько минут, иначе можно сжечь транзистор. Либо нужно сразу увеличить радиатор.
Плюсы: всё остальное, одни сплошные плюсы, от «Вау»-эффекта, до пробуждения интереса к физике у детей.
К покупке рекомендую однозначно.

Удачи!

In vivo методы и применение магнитного резонанса ксенона-129

https://doi.org/10.1016/j.pnmrs.2020.11.002Get rights and content

Highlights

Обзор методов in vivo и применение магнитного резонанса 129 Xe у людей.

Основное внимание уделяется физике поляризации, конструкции радиочастотной катушки и последовательности импульсов.

129 Xe МРС/МРТ чувствителен к легочной вентиляции, микроструктуре и газообмену.

129 МРТ легких Xe позволяет выявить заболевание на ранней стадии, его прогрессирование и ответ на терапию.

Растворенный 129 Xe MR может контролировать оксигенацию крови, перфузию легких, головного мозга и почек.

Abstract

Гиперполяризованная газовая МРТ легких с использованием ксенона-129 может предоставить подробные трехмерные изображения вентилируемых воздушных пространств легких и может применяться для количественной оценки микроструктуры легких и детальных аспектов функции легких, таких как газообмен.Он чувствителен к функциональным и структурным изменениям на ранних стадиях заболевания легких и может использоваться в лонгитюдных исследованиях прогрессирования заболевания и ответа на терапию. Способность 129 Xe растворяться в кровотоке и его чувствительность к химическому сдвигу в местной среде позволяют контролировать газообмен в легких, перфузию головного мозга и почек и оксигенацию крови. В этой статье рассматриваются методы и применение in vivo 129 Xe MR у людей с акцентом на физику поляризации с помощью оптической накачки, конструкции радиочастотной катушки и последовательности импульсов, а также применение in vivo 129 Xe МРТ и МРС для изучения вентиляции легких, микроструктуры и газообмена, оксигенации крови и перфузии головного мозга и почек.

Ключевые слова

Ключевые слова

Гиперполяризованные 129 xe 129 xe

Магнитно-резонансная визуализация / спектроскопия

легких

мозг

почек

Рекомендуемое сопоставление статьи (0)

© 2020 Авторы. Опубликовано Elsevier B.V.

Рекомендуемые статьи

Ссылки на статьи

Was ist das, warum wird es benötigt und wie kann es zu Hause mit eigenen Händen hergestellt werden?

Die Kombination mehrerer physikalischer Gesetze in einem Gerät wird von Menschen, die weit von der Physik entfernt sind, als Wunder oder Trick empfunden: Entladungen wie Blitze, Leuchtstofflampen, die in der Nähe der Spule leuchten, die nicht an eine herkömmliche Stromversenorgung ange .Gleichzeitig können Sie eine Tesla-Spule mit Ihren eigenen Händen aus Standardteilen zusammenbauen, die in einem Elektrofachgeschäft erhältlich sind. Es ist sinnvoller, die Geräteconfiguration an Personen zu delegieren, die mit den Prinzipien der Elektrizität vertraut sind, oder die relatede Literatur sorgfältig zu studieren.

Wie Tesla seine Spule erfand

Nikola Tesla — der größte Erfinder des 20. Jahrhunderts

Eines der Arbeitsgebiete von Nikola Tesla am Ende des neunzehnten Jahrhunderts wareck die Aufgabe, elektrische weberüs drahtlosAm 20. May 1891 demonstrierte er bei seinem Vortrag and der University of Columbia (USA) den Mitarbeitern des American Institute of Electrical Engineering ein erstaunliches Gerät. Das Funktionsprinzip ist die Basis moderner Energiesparlampen.

Bei Experimenten mit der Rumkorf-Spule entdeckte Tesla nach der Methode von Heinrich Hertz eine Überhitzung des Stahlkerns und ein Abschmelzen der Isolierung zwischen den Wicklungen, als ein Hochgeschwindigkeitsgenerator an das Gerät angeschlossen wurde.Dann beschloss er, das Design zu modifizieren, einen Luftspalt zwischen den Wicklungen zu erzeugen und den Kern in verschiedene Positionen zu bewegen. Er fügte дер Schaltung einen Kondensator hinzu, um das Durchbrennen der Spule zu verhindern.

Funktionsprinzip унд Anwendung дер Тесла-Spule

Bei Erreichen дер entsprechenden Potentialdifferenz Тритт умирают überschüssige Energie в форме Эйнес Violett leuchtenden стримеров AUS

Плашки IST EIN Resonanztransformator, дер Auf Dem folgenden Algorithmus basiert:

  • дер Kondensator WIRD фон Айнем Hochspannungstransformator геладен;
  • wenn der erforderliche Ladezustand erreicht ist, erfolgt die Entladung mit dem Funkenschlupf.
  • в der Primärspule des Transformators tritt ein Kurzschluss auf, der zu Schwingungen führt.
  • den Verbindungspunkt an den Windungen der Primärspule anfassen, den Widerstand ändern und den gesamten Stromkreis einstellen.

Infolgedessen führt eine hohe Spannung im oberen Teil der Sekundärwicklung zu eindrucksvollen Entladungen in der Luft. Zur besseren Übersichtlichkeit wird das Funktionsprinzip der Vorrichtung mit einer Schaukel verglichen, die eine Person schwingt.Eine Schaukel ist ein Schwingkreis aus Transformator, Kondensator und Funkenstrecke, eine Person ist die Primärwicklung, der Schaukelhub ist die Bewegung des elektrischen Stroms und die Hubhöhe ist die Potentialdifferenz. Es reicht aus, die Schaukel mehrmals mit einer gewissen Anstrengung zu schieben, da sie sich zu einer beträchtlichen Höhe erhebt.

Neben der kognitiven und ästhetischen Verwendung (Демонстрация фон Entladungen und leuchtenden Lampen ohne Anschluss an ein Netzwerk) hat das Gerät seine Anwendung in den folgenden Branchen gefunden:

  • funksteuerung;
  • daten- und Energieübertragung ohne Kabel;
  • дарсонвализация в медицине — Oberflächenbehandlung der Haut mit niedrigen Hochfrequenzströmen zum Tonisieren und Heilen;
  • zündung von Entladungslampen;
  • lecksuche в Vakuumsystemen usw.

DIY Tesla-Spule, die zu Hause macht

Das Entwerfen und Herstellen eines Geräts ist für Personen, die mit den den den Grundsätzen der Elektrotechnik und Elektrizität vertraut sind, nicht schwierig. Allerdings kann auch ein Anfänger diese Aufgabe bewältigen, wenn Sie kompetente Berechnungen durchführen und die schrittweisen Anweisungen sorgfältig befolgen. In jedem Fall ist es wichtig, sich vor Arbeitsbeginn mit den Sicherheitsvorschriften für Arbeiten mit Hochspannung vertraut zu machen.

Схема

Die Tesla-Spule besteht aus zwei kernlosen Spulen, die einen großen Stromimpuls senden. Die Primärwicklung besteht aus 10 Windungen, die Sekundärwicklung aus 1000. Die Einbeziehung eines Condensators in den Stromkreis ermöglicht es, den Verlust der Funkenladung zu minimieren. Die Ausgangspotentialdifferenz übersteigt Millionen von Volt, wodurch Sie spektakuläre und spektakuläre elektrische Entladungen erhalten.

Bevor Sie Eine Spule Mit Ihren Eigenen Händen Herstellen, Müssen Sie Das Diagramm ihrhres Aufbaus Studieren

Werkzeuge und Materien

Für Die Matterlung und

Für Die Sammlung und den Anschließenden Betrieb der Tesla-Spule Müssen Sie Die Fitgenden Materien und Geräte Vorbereiten:

  • трансформатор mit einer Ausgangspannung von 4 кВ 35 мА;
  • schrauben und Metallkugel für den Ableiter;
  • einen Конденсатор с защитой Kapazitätsparametern von nicht weniger als 0,33 мкФ 275 В;
  • PVC-Rohr mit einem Durchmesser von 75 мм;
  • kupferlackdraht mit einem Querschnitt von 0,3-0,6 мм — Kunststoffisolierung verhindert Durchschlag;
  • Хохле Металлкугель;
  • dickes Кабель или Rohr aus Kupfer mit einem Querschnitt von 6 мм.

Schrittweise Anleitung zur Herstellung einer Spule

Leistungsstarke Batterien können auch als Stromquelle verwendet werden.

Der Spulenherstellungsalgorithmus besteht aus den folgenden Автор:

  1. Auswahl einer Stromquelle.   Лучший вариант для Anfänger sind Transformatoren für Leuchtreklamen. In jedem Fall sollte die Ausgangsspannung an ihnen nicht under 4 kV liegen.
  2. Предоставление справок . Die Gesamtleistung des Geräts hängt von der Qualität dieses Elements ab.Im einfachsten Fall können dies gewöhnliche Schrauben sein, die in einem Abstand von mehreren Millimetern voneinander eingeschraubt sind und zwischen denen eine Metallkugel angebracht ist. Die Entfernung ist so gewählt, dass der Funke in dem Fall fliegt, wenn nur der Ableiter an den Transformator angeschlossen ist.
  3. Berechnung der Kapazität.   Резонансный анализ трансформаторов с 1,5-кратным множителем и коэффициентом полезного действия. Es ist vernünftiger, einen Kondensator mit den angegebenen Parametern fertig zu bekommen, da es mangels ausreichender Erfahrung schwierig ist, dieses Element selbst zusammenzubauen, damits es funktioniert.In diesem Fall können Schwierigkeiten bei der Ermittlung der Nennkapazität auftreten. In der Regel bestehen Spulenkondensatoren bei Fehlen eines großen Elements aus drei Reihen mit jeweils 24 Kondensatoren. Gleichzeitig sollte an jedem Kondensator ein Löschwiderstand von 10 MΩ installiert werden.
  4. Erstellen einer Sekundärspule.   Die Höhe der Spule beträgt fünf Durchmesser. Unter dieser Länge wird ein geeignetes verfügbares Material ausgewählt, beispielsweise ein PVC-Rohr.Es wird в 900–1000 гг. Eine hohle Metallkugel ist am Oberteil angebracht und das Unterteil ist geerdet. Es ist ratsam, eine отдельный Erdung in Betracht zu ziehen, da bei Verwendung eines gemeinsamen Hauses die Wahrscheinlichkeit eines Ausfalls anderer Elektrogeräte hoch ist. Wenn die fertige Metallkugel fehlt, kann sie durch andere ähnliche Optionen ersetzt werden, die unabhängig voneinander ausgeführt werden:
    • wickeln Sie eine Plastikkugel mit Folie ein, die sorgfältig geglättet werden sollte;
    • wickeln Sie ein Wellrohr in einem Kreis mit Aluminiumband.
  5. Erstellen einer Primärspule.   Die Dicke des Rohres verhindert Widerstandsverluste, mit zunehmender Dicke nimmt dessen Verformbarkeit ab. Daher wird ein sehr dickes Kabel oder Rohr schlecht gebogen und den Biegepunkten reißen. Der Schritt zwischen den Windungen wird in 3-5 mm eingehalten, die Anzahl der Windungen hängt von den Gesamtabmessungen der Spule ab und wird Experimentell ausgewählt sowie vom Ort des Anschlusses des Geräts an die Stromquelle.
  6. Пробелауф.   Nach den anfänglichen Einstellungen wird die Spule gestartet.

Merkmale der Herstellung anderer Arten von Geräten

Es wird hauptsächlich für Gesundheitszwecke verwendet.

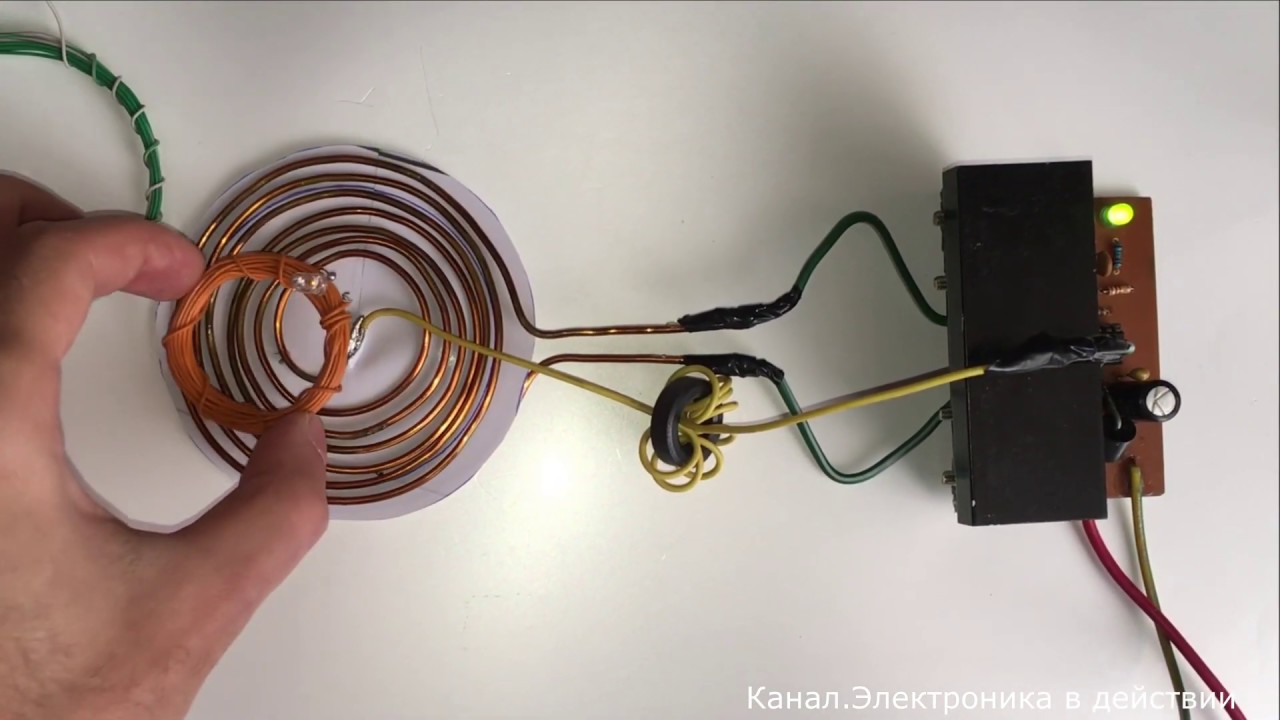

Zur Herstellung einer Flachspule wird vorab ein Sockel vorbereitet, auf dem parallel zur Sockelebene zwei Kupferdrähte mit einem Querschnitt von 1,5 mm in Reihe gelegt werden. Top Lackbeschichtung, verlängert die Lebensdauer. Äußerlich handelt es sich bei dieser Vorrichtung um einen Behälter aus zwei ineinander geschachtelten Spiralplatten, die an eine Stromquelle angeschlossen sind.

Die Herstellungstechnologie der Mini-Spule ist identisch mit dem obigen Algorithmus für einen Standardtransformator, in diesem Fall werden jedoch weniger Verbrauchsmaterialien benötigt und sie kann mit einer Standard-9-V-Krona-Batterie betrieben werden.

Видео: Wie erstelle ich eine Tesla-Mini-Spule?

Wenn Sie die Spule an einen Transformator anschließen, der Strom durch hochfrequente Musikwellen ausgibt, können Sie ein Gerät erhalten, dessen Entladungen je nach Rhythmus der klingenden Musik variieren.Wird bei der Organization von Shows und Unterhaltungsattraktionen verwendet.

Tesla-Spule ist ein Hochfrequenz-Resonanztransformator mit hoher Spannung. Ein Energieverlust mit einem hohen Potentialunterschied ermöglicht es Ihnen, schöne elektrische Phänomene in Form von Blitzen, selbstentzündlichen Lampen, die auf den musikalischen Rhythmus von Entladungen reagieren, usw. цу эрхальтен. Dieses Gerät kann aus elektrischen Standardteilen zusammengesetzt werden. Man sollte jedoch die Sicherheitsmaßnahmen sowohl während der Erstellung als auch während des Gebrauchs des Geräts nicht Vergessen.

Wir können eine Tesla-Miniaturspule in Form eines Spielzeugs oder einer dekorativen Lampe im Laden sehen und kaufen. Das Funktionsprinzip ist dasselbe wie das von Tesla. Нихт Андерс как Skala und Spannung.

Versuchen wir, zu Hause eine Tesla-Spule herzustellen.

  Ist ein Resonanztransformator. Grundsätzlich sind dies LC-Schaltkreise, die auf eine einzige Resonanzfrequenz abgestimmt sind.

Zum Laden des Condensators wird ein Hochspannungstransformator verwendet.

Sobald der Kondensator einen ausreichenden Ladezustand erreicht, wird er in die Funkenstrecke entladen und dort springt ein Funke. Es Liegt ein Kurzschluss in der Primärwicklung des Transformators vor und darin beginnen Schwingungen.

Da die Kapazität des Kondensators fest ist, wird die Schaltung eingestellt, indem der Widerstand der Primärwicklung und der Verbindungspunkt dazu geändert werden. Bei richtiger Konfiguration Liegt am Oberen Ende der Sekundärwicklung eine sehr hohe Spannung an, die zu eindrucksvollen Entladungen in der Luft führt.Im Gegensatz zu herkömmlichen Transformatoren hat das Verhältnis der Windungen zwischen Primär- und Sekundärwicklung praktisch keinen Einfluss auf die Spannung.

Bauphasen

Das Entwerfen und Bauen einer Tesla-Spule ist ziemlich einfach. Für einen Anfänger scheint dies eine schwierige Aufgabe zu sein (es schien mir auch schwierig zu sein), aber Sie können eine funktionierende Rolle erhalten, indem Sie den Anweisungen in diesem Artikel folgen und einige kleine Berechnungen durchführen.Natürlich, wenn Sie eine sehr leistungsfähige Spule Wollen, gibt es keine andere Möglichkeit, als die Theorie zu studieren und viele Berechnungen durchzuführen.

Hier sind die grundlegenden Schritte für den Einstieg:

  1. Die Wahl der Stromquelle. Transformatoren, die in Leuchtreklamen verwendet werden, sind wahrscheinlich am besten für Anfänger geeignet, da sie relativ billig sind. Ich empfehle Transformatoren mit einer Ausgangsspannung von mindestens 4 kV.
  2. Die Herstellung einer Funkenstrecke. Es können nur zwei Schrauben sein, die ein paar Millimeter voneinander entfernt sind, aber ich empfehle, ein wenig mehr Aufwand zu betreiben. Die Qualität des Ableiters hat großen Einfluss auf die Leistung der Spule.
  3. Berechnung der Kapazität. Berechnen Sie andhand der folgenden Formel die Resonanzkapazität für den Transformator. Der Kondensatorwert sollte ungefähr 1,5-mal größer als dieser Wert sein. Die wahrscheinlich beste und effektivste Lösung wäre die Montage von Kondensatoren.Wenn Sie kein Geld ausgeben möchten, können Sie versuchen, einen Kondensator selbst herzustellen, der jedoch möglicherweise nicht funktioniert und dessen Kapazität schwer zu bestimmen ist.
  4. Die Herstellung der Sekundärwicklung. Verwenden Sie 900-1000 Windungen Kupferlackdraht 0,3-0,6 мм. Die Höhe der Spule beträgt üblicherweise 5 Durchmesser. PVC-Abflussrohr ist möglicherweise nicht das beste, aber erschwingliche Material für die Rolle. Eine hohle Metallkugel ist am oberen Teil der Sekundärwicklung angebracht und ihr unterer Teil ist geerdet.Zu diesem Zweck ist es ratsam, eine отдельный Erdung zu verwenden, da Bei Verwendung der gemeinsamen Hauserdung besteht die Gefahr, dass andere elektrische Geräte beschädigt werden.
  5. Die Herstellung der Primärwicklung. Die Primärwicklung kann aus dickem Kabel oder besser aus einem Kupferrohr bestehen. Je dicker das Rohr, desto weniger Widerstandsverluste. Ein 6 мм Rohr reicht für die meisten Spulen aus. Denken Sie daran, dass dicke Rohre viel schwieriger zu biegen sind und Kupferrisse bei mehreren Biegungen auftreten.Je nach Größe der Sekundärwicklung sollten 5 bis 15 Windungen in Schritten von 3 bis 5 mm ausreichen.
  6. Schließen Sie alle Componenten an, richten Sie die Spule ein und fertig!

Bevor Sie mit der Herstellung einer Tesla-Spule beginnen, wird dringend empfohlen, die Sicherheitsregeln zu lesen und mit hohen Spannungen zu arbeiten!

Beachten Sie auch, dass Transformatorschutzschemata nicht erwähnt wurden. Sie wurden nicht verwendet, und es gibt bisher keine Probleme.Das Schlüsselwort Hier ist Tschüss.

Die Spule wurde hauptsächlich aus den verfügbaren Teilen hergestellt.
  Dies waren:
  4 кВ 35 мА Трансформатор von der Leuchtreklame.
0,3 мм Kupferdraht.
0,33 мкФ 275 В Конденсатор.
  Ich musste ein 75 мм PVC-Abflussrohr und ein 5 м 6 мм Kupferrohr kaufen.

Sekundärwicklung


 Sekundärwicklung oben und unten mit Kunststoffisolierung versehen, um einen Ausfall zu vermeiden

Das Sekundärteil wurde als erstes Bauteil gefertigt.Ich wickelte ungefähr 900 Drahtwindungen um ein etwa 37 cm hohes Abflussrohr. Die Länge des verwendeten Drahtes betrug ок. 209 метр.

Die Induktivitäten und Kapazitäten der Sekundärwicklung und der Metallkugel (или Toroids) können anhand der Formeln berechnet werden, die an anderen Stellen zu finden sind. Mit diesen Daten Sie die die Die Resonanzfrequenz der Sekundärwicklung berechnen:
L = [(2πf) 2 C] -1

Bei Verwendung einer Kugel mit einem Durchmesser von 14 cm beträgt die Resonanzfrequenz der Spule ок.452 кГц.

Metallkugel oder Toroid

Der erste Versuch bestand darin, eine Metallkugel herzustellen, indem man eine Plastikkugel mit Folie umwickelte. Ich konnte die Folie auf dem Ball nicht gut genug glätten und beschloss, einen Toroid zu machen. Ich machte einen kleinen Toroid, wickelte Aluminiumband um ein Wellrohr und rollte es zu einem Kreis. Ich konnte keinen sehr glatten Toroid bekommen, aber er funktioniert aufgrund seiner Form und seiner größeren Größe besser als eine Kugel.Zur Unterstützung des Toroids wurde eine Sperrholzscheibe untergelegt.

Primärwicklung

Die Primärwicklung besteht aus Kupferrohren mit einem Durchmesser von 6 мм, die Spiralformig um die Sekundärwicklung gewickelt sind. Der Innendurchmesser der Wicklung 17см, außen 29см. Die Primärwicklung enthält 6 Windungen mit einem Abstand von 3 mm. Aufgrund des großen Abstandes zwischen Primär- und Sekundärwicklung können sie loss miteinander gekoppelt sein.
  Первоначальный конденсатор используется с конденсатором LC-генератора.Die erforderliche Induktivität kann nach folgender Formel berechnet werden:
L = [(2πf) 2 C] -1
C ist die Kapazität der Kondensatoren, die F-Resonanzfrequenz der Sekundärwicklung.

Diese Formel und die darauf basierenden Rechner geben jedoch nur einen ungefähren Wert an. Die richtige Spulengröße muss Experimentell Ausgewählt werden, daher ist es besser, sie zu groß als zu klein zu machen. Meine Spule besteht aus 6 Windungen und ist an 4 Windungen angeschlossen.

Kondensatoren

Eine Baugruppe von 24 Kondensatoren mit je einem 10MΩ-Löschwiderstand

Da ich viele kleine Kondensatoren hatte, entschied ich mich, sie zu einem großen zusammenzubauen.Der Wert der Kondensatoren kann nach folgender Formel berechnet werden:
 C = I ⁄ (2πfU)

Der Kondensatorwert für meinen Трансформатор должен быть на 27,8 нФ. Der Istwert sollte etwas mehr oder weniger betragen, da ein schneller Spannungsanstieg durch Resonanz zum Ausfall des Transformators und / oder der Kondensatoren führen kann. Löschwiderstände bieten dagegen wenig Schutz.

Meine Kondensatorbaugruppe besteht aus drei Baugruppen mit jeweils 24 Kondensatoren. Die Spannung in jeder Baugruppe beträgt 6600 V, die Gesamtkapazität aller Baugruppen beträgt 41,3 nF.

Конденсатор Jeder с собственным сопротивлением 10 МОм, Löschwiderstand. Dies ist wichtig, da einzelne Kondensatoren nach dem Ausschalten der Stromversorgung sehr lange geladen bleiben können. Wie aus der folgenden Abbildung hervorgeht, ist die Nennspannung des Condensators auch für einen 4-kV-Transformator zu niedrig. Um gut und sicher zu arbeiten, muss es mindestens 8 oder 12 kV betragen.

Ableiter

Mein Ableiter ist nur zwei Schrauben mit einer Metallkugel in der Mitte.
Der Abstand ist so eingestellt, dass der Ableiter nur dann Funken erzeugt, wenn er als einziger an den Transformator angeschlossen ist. Eine Vergrößerung де Abstands zwischen ihnen kann theoretisch die Länge des Funkens vergrößern, es besteht jedoch die Gefahr der Zerstörung des Transformators. Für eine größere Spule muss ein luftgekühlter Ableiter gebaut werden.

Eigenschaften

Швингкрайс
Трансформатор NST 4 кВ 35 мА
Конденсатор 3 × 24 275 В перем. тока 0,33 мкФ
Поставщик: zwei Schrauben und eine Metallkugel

Primärwicklung
  Innendurchmesser 17 см
  Wickelrohrdurchmesser 6 мм
  Abstand zwischen den Windungen 3 мм
  Primärrohrlänge 5 м
  Spulen 6

Sekundärwicklung
7,5 см Durchmesser
  Höhe 37 см
  0,3 мм Draht
  Kabellänge ca.209 м
Вендет сич: ок. 900

Der Tesla Transformer wurde vom berühmten Erfinder, Ingenieur, Physiker Никола Тесла erfunden. Die Vorrichtung ist ein Resonanztransformator, der eine hohe Spannung mit hoher Frequenz erzeugt. Am 22. Сентябрь 1896 запатентовал Николу Тесла seine Erfindung als «Gerät zur Erzeugung von elektrischen Strömen mit hoher Frequenz und hohem Potenzial». Mit diesem Gerät versuchte er, elektrische Energie drahtlos über weite Strecken zu übertragen. Im Jahr 1891 demonstrierte Nikola Tesla der Welt visuelle Experimente zur Übertragung von Energie von einer Spule auf eine andere.Sein Gerät war blitzschnell und ließ Leuchtstofflampen in den Händen staunender Zuschauer leuchten. Durch die Übertragung von hochfrequentem Hochspannungsstrom träumte der Wissenschaftler davon, jedes Gebäude, Privathaus und andere Objekte mit kostenlosem Strom zu versorgen. Leider fand die Tesla-Spule aufgrund des hohen Energieverbrauchs und des geringen Wirkungsgrades keine breite Anwendung. Trotzdem sammeln Amateure aus verschiedenen Teilen der Welt kleine Tesla-Spulen zur Unterhaltung und zum Experimentieren.

Tesla-Spulen werden auch für Unterhaltungszwecke und Tesla-Shows verwendet. 1987 erfand der sowjetische Funkingenieur Wladimir Iljitsch Browin einen nach ihm benannten elektromagnetischen Schwingungsgenerator, der als Element eines elektromagnetischen Kompasses verwendet wird, der an einem einzelnen Transistor betrieben wird. Ich schlage vor, dass Sie ein funktionierendes Modell einer Tesla-Spule oder eines Brovin-Kachers aus improvisierten Materialien mit Ihren eigenen Händen zusammenbauen.

Список функций для Tesla-Spulenanordnung:

  • Der drahtlackierte PETV-2-Durchmesser beträgt 0,2 мм
  • Kupferdraht в ПВХ-изоляции Durchmesser 2,2 мм
  • Schlauch aus Silikondichtstoff
  • Текстолит Folie 200×110 мм
  • Широкая шина 2,2K, 500R
  • Конденсатор 1 мФ
  • Светодиоды 3 В 2 Stck
  • Кюлер 100x60x10 мм
  • Spannungsregler L7812CV или KR142EN8B
  • 12 Вольт Lüfter vom Компьютер
  • Бананенстекер 2 Stk
  • Der Kupferrohrdurchmesser beträgt 8 мм 130 см
  • Транзистор MJE13006, 13007, 13008, 13009 от KT805, KT819 и ähnlichem

Tesla-Spule besteht aus zwei Windungen.Die Primärwicklung L1 enthält 2,5 Windungen Kupferdraht in Polyvinylchloridisolation mit einem Durchmesser von 2,2 мм. Die Sekundärwicklung L2 enthält 350 Windungen in Lackisolation mit einem Durchmesser von 0,2 мм.

Der Rahmen für die Sekundärwicklung L2 ist ein Schlauch aus Silikondichtstoff. Schneiden Sie nach dem Entfernen der Dichtmittelreste einen 110 мм langen Teil des Schlauchs ab. Nach einem Rückzug von 20 mm vom unteren und oberen Teil werden 350 Windungen Kupferdraht mit einem Durchmesser von 0,2 mm aufgewickelt.Der Draht kann aus der Primärwicklung eines alten kleinen Transformers für 220 V, beispielsweise von einem chinesischen Funkempfänger, bezogen werden. Die Spule wird so dicht wie möglich in einer Lage von Runde zu Runde gewickelt. Die Drahtenden sollten durch vorgebohrte Löcher in das Innere des Rahmens geführt werden. Um die Zuverlässigkeit zu gewährleisten, beschichten Sie die fertige Spule einige Male mit Nitrolack. Führen Sie eine angespitzte Metallstange in den Kolben ein, löten Sie den oberen Ausgang der Wicklung daran und befestigen Sie ihn mit Heißkleber.Setzen Sie dann den Kolben in den Spulenrahmen ein. Schneiden Sie einen Gewindering aus der Nase, um eine Mutter zu erhalten, mit der Sie die Spule leicht auf der Textolite-Platte befestigen können, indem Sie die resultsierende Mutter auf das Gewinde des Rohrauslasses schrauben. Bohren Sie unten im Rahmen ein Loch für die LED und den zweiten Ausgang der Wicklung.

Меньше Spule habe ich den Transistor MJE13009 verwendet. Он включает в себя транзисторы MJE13006, 13007, 13008, 13009 на основе советских KT805, KT819 и других.Stellen Sie sicher, dass der Transistor auf dem Kühler platziert ist, da er sich dabei sehr stark erwärmt. Ich empfehle daher, einen Lüfter einzubauen und die Schaltung leicht zu verbessern.

Da zur Versorgung der Spule eine Spannung von mehr als 12 Volt benötigt wird. Die Tesla-Spule entwickelt maximale Leistung bei einer Versorgungsspannung von 30 Volt. Und da der Lüfter für 12 Volt ausgelegt ist, sollte der Spannungsregler L7812CV или sowjetische Analog KR142EN8B zur Schaltung hinzugefügt werden.Damit die Spule Moderner Aussieht und Aufmerksamkeit erregt, fügen wir ein paar blaue LEDs hinzu. Eine LED beleuchtet die Spule von innen und die zweite von unten. Die Schaltung wird so aussehen.

Legen Sie alle Komponenten der Tesla-Spule auf eine Leiterplatte. Wenn Sie keine Leiterplatte herstellen möchten, platzieren Sie einfach alle Teile der Tesla-Spule auf einem Stück MDF oder Wellpappe aus einer Papierbox und verbinden Sie sie mithilfe einer Wandmontagemethode.

Die fertige Platine sieht dann so aus. In der Mitte ist eine LED eingelötet, die den Raum unter der Leiterplatte hervorhebt. Machen Sie die Beine von vier Blindmuttern auf die Schrauben geschraubt.

Die zweite LED ist unter die Spule gelötet, sie wird von innen hervorgehoben.

Achten Sie darauf, den Transistor und den Spannungsregler mit Wärmeleitpaste zu bestreichen und auf einen Kühler mit den Abmessungen 100 x 60 x 10 mm zu legen.Ein Spannungsregler folgt.

Die Primärwicklung sollte in der gleichen Richtung wie die Sekundärwicklung gewickelt sein. Das heißt, wenn die Spule L2 im Uhrzeigersinn gewickelt wird, muss die Spule L1 auch im Uhrzeigersinn gewickelt werden. Die Frequenz der Spule L1 muss mit der Frequenz der Spule L2 übereinstimmen. Um Resonanz zu erzielen, muss die L1-Spule ein wenig justiert werden. Wir wickeln dazu auf einem Rahmen mit einem Durchmesser von 80 mm 5 Windungen aus Blankem Kupferdraht mit einem Durchmesser von 2,2 mm.Wir löten den flexiblen Draht an den unteren Anschluss der L1-Spule, schrauben den flexiblen Draht an den oberen Anschluss, damit er verschoben werden kann.

Schalten Sie den Strom ein und Bringen Sie die Neonlampe zur Spule. Wenn es nicht leuchtet, müssen Sie die Schlussfolgerungen der Spule L1 tauschen. Als nächstes wählen wir Experimentell die vertikale Position der Spule L1 und die Anzahl der Windungen. Bewegen wir den festgeschraubten Draht zum oberen Ausgang der Spule, erreichen wir die maximale Entfernung, bei der die Neonlampe aufleuchtet, dies ist der optimale Aktionsradius der Tesla-Spule.Infolgedessen solltest du das können, da ich 2,5 Umdrehungen habe. Nach den Experimenten fertigen wir die L1-Spule aus dem Draht in Polyvinylchlorid-Isolierung und löten sieein.

Wir genießen die Ergebnisse unserer Arbeit … Nach dem Einschalten der Stromversorgung erscheint ein 15 mm langer Streamer, in den Händen beginnt ein Neonlicht zu leuchten.

Также haben sie die Star Wars-Saga gedreht … Hier ist es, das Geheimnis des Jedi-Schwertes …

In der Autolampe erscheint ein kleines Plasma, das vom Glühfaden zum Glaskolben der Lampe fließt.

Um die Leistung der Tesla-Spule deutlich zu erhöhen, empfehle ich, einen Torroid aus einem Kupferrohr mit einem Durchmesser von 8 mm herzustellen. Der Durchmesser des Rings beträgt 130 мм. Als Torroid können Sie Aluminiumfolie verwenden, die zu einer Kugel zerknittert ist, ein Metallgefäß, einen Radiator von einem Computer und andere unnötige, volumiöse Objekte.

Nach dem Einbau des Torroids stieg die Spulenleistung deutlich an. Auf einem Kupferdraht neben dem Torroid erscheint ein 15-мм длинный стример.

Светодиодный индикатор …

Und dies ist das Plasma, das in einer Autolampe erscheint, wenn sie sich neben einem Torroid befindet.

Es legt an Ihnen, ob Sie einen Torroid herstellen oder nicht. Ich habe Ihnen gerade gezeigt und erzählt, wie ich mit meinen eigenen Händen eine Tesla-Spule oder einen Brovin-Kacher auf einem Transistor hergestellt habe und was ich getan habe.Meine Spule erzeugt nach den Gesetzen der Physik hochfrequenten, hochfrequenten Strom. Vielen Dank and Nicola Tesla und Владимир Ильич Бровин für ihren enormen Beitrag zur Wissenschaft!

Freunde, ich wünsche euch viel Glück und Gute Laune! Wir sehen uns in neuen Artikeln!

Никола Тесла ist eine Spule oder ein Resonanztransformator, der in der Lage ist, Hochspannung mit Hochfrequenz zu liefern. Um die Funktionsweise dieses Gerätes darstellen zu können, ist es erforderlich, das Funktionsprinzip der Tesla-Spule zu kennen.

Трансформатор Теслы: Принцип действия

Das Funktionsprinzip dieser Vorrichtung ist vergleichbar mit der Wirkung einer herkömmlichen Schaukel. Im Forced-Swing-Modus — это максимальная амплитуда, пропорциональная движению Angewendeten Anstrengungen. Wenn im freien Modus geschwungen wird, steigt die maximale Amplitude noch stärker an.

In der Spule ist die Schwingung der Sekundärschwingkreis und der Generator übt die aufgebrachte Kraft aus. Sie arbeiten zu einer genau festgelegten Zeit.

Тесла-Спулендизайн

Im einfachsten Transformer gibt es zwei Spulen — Primär- und Sekundärspule. Darüber hinaus enthält das Design eine Funkenstrecke, einen Kondensator und einen Anschluss. Letztendlich werden zwei Schwingkreise gebildet, die miteinander verbunden sind. Dies ist der Hauptunterschied zwischen der Tesla-Spule und einem herkömmlichen Transformator.

Damit die Spule voll arbeitet, sind beide Schwingkreise auf die gleiche Resonanzfrequenz abgestimmt.Die Einstellung erfolgt durch Einstellen des Primärkreises auf den Sekundärkreis, Ändern der Kondensatorkapazität und der Anzahl der Windungen. Dadurch wird am Ausgang der Spule die maximale Spannung erzeugt.

Für den Betrieb des Tesla-Transformators wird ein Pulsmodus verwendet. In der ersten Stufe sollte der Wert der Kondensatorladung gleich der Spannung sein, die den Durchbruch der Funkenstrecke verursacht. In der zweiten Stufe werden im Primärkreis hochfrequente Schwingungen erzeugt.Parallel dazu schaltet sich eine Funkenstrecke ein, die den Transformator schließt und aus dem allgemeinen Stromkreis entfernt. Andernfalls können im Primärkreis Verluste auftreten, die die Betriebsqualität beeinträchtigen können. In einem normalen Stromkreis wird der Ableiter normalerweise parallel zur Stromquelle installiert.

Somit kann die Spannung am Ausgang der Tesla-Spule mehrere Millionen Volt betragen. Mit Hilfe dieser Spannung erreicht man eine beträchtliche Länge.Ihr Aussehen ist buchstäblich hypnotisierend und in vielen Fällen wird der Transformator als Dekoratives Produkt verwendet.

Das Funktionsprinzip der Tesla-Spule hilft, eine praktische Anwendung für dieses Gerät zu finden. In der Regel hat er eine kognitive und ästhetische Rolle. Dies ist auf bestimmte Schwierigkeiten bei der Steuerung des Geräts und der Fernübertragung zurückzuführen.

In diesem Artikel erfahren Sie, wie Sie mit Ihren eigenen Händen eine Tesla-Spule für mittelgroße Transistoren herstellen.

Шрифт 1: Гефар!

Im Gegensatz zu anderen Hochspannungsexperimenten können Tesla-Spulen sehr gefährlich sein. Wenn Sie von Luftschlangen geschockt sind, werden Sie keine Schmerzen verspüren, aber Ihre Durchblutung und Ihr Nervensystem können ernsthaft beeinträchtigt werden. Berühren Sie sie unter keinen Umständen!

Darüber hinaus bin ich nicht verantwortlich für Schäden an Ihrer Gesundheit.

Dies bedeutet nicht, dass Sie nicht mit Hochspannung arbeiten sollten.Wenn dies jedoch Ihr erstes Hochspannungsprojekt ist, ist es besser, mit einer guten Mikrowwellentrafoschaltung zu beginnen und Ihre Gesundheit nicht zu gefährden!

Шрифт 2: Benötigte Materialien




Зайге 4 Weitere Bilder





Die Gesamtkosten für die Montage zu Hause betrugen ungefähr 1.500 Rubel, da ich bereits Holz, Flaschen, PVC und Kleber besaß.

Sekundärspule:

  • 38 мм PVC-Rohr (длиннее, лучше)
  • Über 90 метров 0,5 мм Kupferdraht
  • Шраубе из ПВХ, 4 см (siehe Abbildung)
  • Metallflansch mit 5 см Gewinde
  • Emaille in einer Spraydose
  • Рундер, глянцевый Metallentladungsgegenstand

Основание:

  • Verschieden Holzstücke
  • Lange Schrauben, Muttern und Unterlegscheiben

Начальный номер:

  • Ок.3 м дюна Купферрохр

Конденсаторы:

  • 6 Остекление
  • Тафельзальц
  • Öl (Ich habe Raps verwendet. Mineralöl ist vorzuziehen, weil es nicht schimmelt, aber ich hatte es nicht).
  • Viel Aluminiumfolie
  • Ein Hochspannungsnetzteil, z. B. ein Neon-, Öloder anderer Transformator, das mindestens 9 kV bei etwa 30 mA erzeugt.

Schritt 3: Sekundärspule




Verriegeln Sie das Rohr, um ein Ende des Drahtes herumzuwickeln.Wickeln Sie die Spule langsam und vorsichtig ein, und achten Sie darauf, dass Sie keine Drähte verlegen oder Zwischenräume lassen. Dieser Schritt ist der schwierigste und langwierigste Teil, aber wenn Sie viel Zeit verbringen, erhalten Sie eine großartige Rolle. Wickeln Sie nach etwa 20 Umdrehungen einen Kreppbandring um die Spule, damit sich die Spule nicht löst. Befestigen Sie anschließend beide Seiten der Spule mit einem dichten Klebeband und tragen Sie 2-3 Schichten Emaille auf.

Советы:

  • Ich baute eine Einheit zum Wickeln meiner Spule, die aus einem Mikrowwellenmotor (3 об/мин) и einem Kugellager bestand.
  • Verwenden Sie ein kleines Stück Holz mit einer Aussparung (wie abgebildet), um den Draht zu begradigen und die Spule festzuziehen.

Schritt 4: Vorbereiten der Basis und Wickeln der Primärspule




Richten Sie den Metallständer in der Mitte des Sockels aus und bohren Sie Löcher für die Schrauben. Drehen Sie die Schrauben um. Auf diese Weise können Sie die Basis für die Primärwicklung darauf platzieren. Dann setzen Sie den Sockel auf die Schrauben.Nehmen Sie das Kupferrohr und drehen Sie es in eine Kegelform (und nicht wie in den Abbildungen gezeigt). Dann installieren Sie die results Spirale auf der Basis.

Zusätzlich wurden 2 Stützen hinzugefügt, auf die ich die Wicklung auflegte.

Vergaß hinzuzufügen, wie man eine Funkenstrecke macht! Dies sind nur zwei Schrauben in einer Holzkiste, und sie können eingestellt werden и т. д. (Siehe letztes Foto)

Схема 5: Конденсатор



Ich beschloss, den billigeren Weg zu gehen und die Kondensatoren selbst zu bauen.Am einfachsten ist es, Kondensatoren mit Salzwasser, Öl und Aluminiumfolie herzustellen. Die Flasche in Folie einwickeln und mit Wasser füllen. Versuchen Sie, in jeder Flasche die gleiche Menge Wasser zuzubereiten, da dies zu einer stabilen Leistung beiträgt.

Die maximale Menge an Salz, die Sie in Wasser geben können, beträgt 0,359 g/ml, aber am Ende haben Sie viel Salz, sodass Sie die Menge erheblich reduzieren können (ich habe 5 Gramm pro Flasche verwendet). Stellen Sie einfach sicher, dass Sie in jeder Flasche die gleiche Menge Salz und Wasser verwenden.Gießen Sie nun ein paar ml Öl in die Flasche. Stanzen Sie ein Loch in die Oberseite der Abdeckung und führen Sie einen langen Draht ein. Sie haben jetzt einen voll funktionsfähigen Kondensator, machen Sie 5 weitere davon.

Дополнительно: Um die Flaschen in der Richtigen Reihenfolge zu installieren, finden Sie eine Metallbox.

Wenn Sie einen Neontransformator verwenden, reichen 6 Flaschen nicht aus. Тун Си 8-12.

Шрифт 6: Schließen Sie alle Elemente и

Schließen Sie alles gemäß dem бежевый fügten Diagramm an.Die Sekundärwicklungserde kann nicht mit der Primärwicklungserde geerdet werden, da sonst Ihre Wohnung brennt.

Die Eigenschaften meiner Spulen:

  • 599 schaltet die Sekundärwicklung ein
  • 6,5 schaltet den primären ein

Стих 7: Начинай!

Nehmen Sie Teslas Mini-Spule für den ersten Lauf mit auf die Straße, da es eigentlich unsicher ist, etwas so Mächtiges im Haus zu betreiben. Drehen Sie den Schalter и genießen Sie die Lichtshow! Mein 9 кВ и 30 мА Неоновый трансформатор Lässt die Spule 15cm Funken abgeben.Зие-унтен:

Es gibt verschiedene Dinge, die ich nach meinem Verständnis ändern muss, um das Tesla-Spulengerät zu verwenden. Zunächst müssen Sie die Primärwicklung wiederholen. Es sollte enger und mit einer großen Anzahl von Windungen gewickelt werden. Außerdem möchte ich einen besseren Ableiter bauen. Ich habe bereits eine neue Spule in meinen Plänen und sie wird ungefähr zwei Meter hoch sein!

Устройство свободной энергии Максима Алиева : Physics_AWT

Магниты вообще притягивают ферромагнитный материал — например, кусок феррита — независимо от ориентации их полюсов, верно? Что будет, если за этим ферритом поместить другой магнит?

Если 2-й магнит будет одинаково ориентирован по полярности 1-го магнита, то его размещение за ферритом только увеличит силу притяжения между ними — ОК?

А что будет, если 2-й магнит зеркально сориентируется относительно 1-го магнита? После этого мы можем добиться ситуации/геометрии, при которой сила притяжения 1-го магнита к ферриту будет точно уравновешена силой отталкивания 2-го магнита.Другими словами, ферриты будут свободно перемещаться вдоль магнитов без каких-либо зацеплений, потому что магнитные силы обоих магнитов взаимно компенсируются. И магниты тоже двигались бы друг против друга без каких-либо макроскопических сил.

Последний вопрос, чего можно было бы ожидать, если бы мы окружили феррит катушкой и попытались бы собрать ток, наведенный при взаимном движении магнитов и/или феррита между ними.

Интуитивно можно было ожидать, что внутри такой катушки не будет индуцироваться электромоторная сила, так как эффекты магнитного поля обоих противодействующих магнитов взаимно компенсируются.Полярность магнитного поля внутри феррита фактически не меняется — магнитные поля обоих противодействующих магнитов только меняют свое насыщение.

Но как изменится ситуация, если мы используем бифилярную катушку в месте собирающей катушки, намотанной на феррит? Бифилярная катушка чувствительна именно к изменениям намагниченности, а не направления магнитного поля, потому что ее провода собирают магнитное поле в переменном направлении. Следовательно, он может индуцировать напряжение, и на это напряжение не будет воздействовать противоэлектродвижущая сила, потому что ферриты уже свободно перемещаются между магнитами.Другими словами, любое электричество, наведенное в бифилярной катушке в этом устройстве, будет генерироваться бесплатно.

Конечно, подвижные магниты можно заменить электромагнитами (парой компенсационных катушек) с переменным магнитным полем и таким образом получить твердотельный генератор («МЭГ»). Его проблема в том, что переменная намагниченность сердечников электромагнитов будет источником дополнительных потерь на гистерезис, что может снизить выход энергии. Если мы будем использовать катушки с воздушным сердечником, нам потребуется значительно увеличить рабочую частоту устройства, чтобы поддерживать плотность энергии в допустимом диапазоне, так что мы получим схему Капагена.

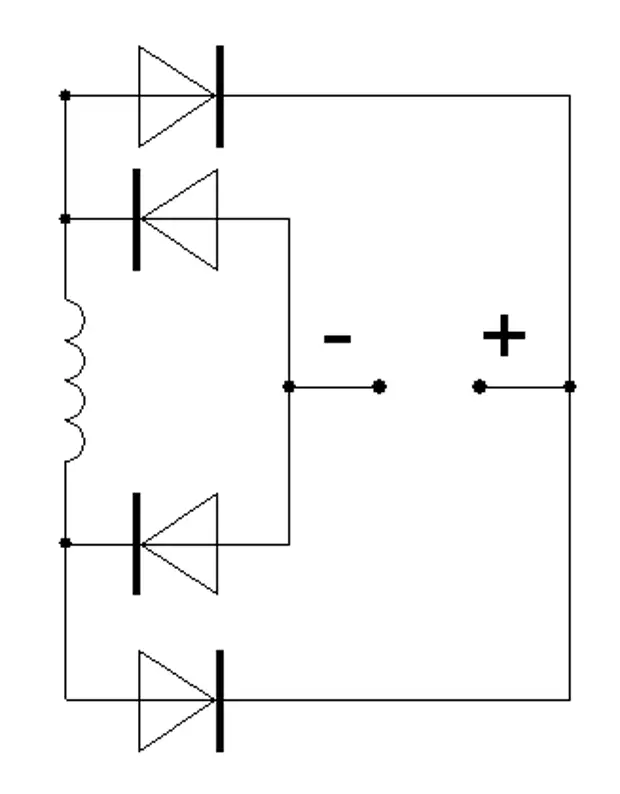

То, что вы видите здесь, на самом деле скалярное волновое динамо или трансформатор. Он создает электромоторную силу не с изменением ориентации магнитного поля (В-поле), а с напряженностью магнитного поля, т.е. с А-полем, которые распространяются вдоль него со скалярными продольными волнами. Это означает, что ферромагнитный домен внутри феррита не вращается/переориентируется, а пульсирует, как пузырьки внутри кавитационного нагревателя или системы плавучести КПП Роща.

Здесь важно то, что такая система не является полностью симметричной по стреле времени, потому что скорость распространения ЭМ поля внутри нее меняется каждую половину ее цикла.Насыщение феррита изменяет его магнитную проницаемость и, как следствие, скорость распространения в нем электромагнитных волн. Асимметрия стрелы времени (переменная скорость распространения энергии) является необходимым условием сверхединства как в электрических, так и в механических системах. Как только мы вводим энергию внутрь системы с другой скоростью, чем эта, когда мы возвращаем ее обратно в течение каждого цикла, то мы достигаем энергетического дисбаланса. Разница в потоках энергии в виде поперечных волн на самом деле не создается чудесным образом, а восполняется за счет вездесущего скалярного (продольного) волнового потока, т.е.е. от тепловых колебаний материала. То, что мы, по сути, делаем, — это накачка энергии ориентированных электромагнитных волн из хаотического теплового движения ферромагнитных доменов, которые ведут себя там как мириады крошечных демонов Максвелла.

Сборник тезисов 8-го симпозиума по интервенционной МРТ.

  • Страница 8 и 9: 10:10 V-09 Криоабляция под контролем МРТ:
  • Страница 10 и 11: 03:45 V-22 Сердце, клеточная терапия и
  • Страница 12 и 13: 10:00 V-36 Предварительный опыт w
  • Страницы 14 и 15: 02:40 V-52 Внутрисосудистое в реальном времени —
  • Страницы 16 и 17: Постерные презентации P-01 Эффективность
  • Страницы 18 и 19: P-20 Лазерная термотерапия (L
  • Страница 20 и 21: P-39 Общение во время операции
  • Страница 22 и 23: Устные презентации 22
  • Страница 24 и 25: Технически интеграция остается
  • Страница 26 и 27: экран позволяет установить его с
  • Страница 28 и 29: V-03 Интраоперационная нейровизуализация под контролем МРТ
  • Страница 30 и 31: Рисунок 1.Первое поколение 1.5 Tesl
  • Страница 32 и 33: V-05 Обновление открытой МРТ U. Teichgr
  • Страница 34 и 35: Результаты Все операции могут быть выполнены
  • Страница 36 и 37: Результаты Самая низкая температура unce
  • Страница 38 и 39: V-08 Измерение температуры
  • Страница 40 и 41: 1,0 ± 0,2 %/°C (R 2 =0,905). In t
  • Страница 42 и 43: система (GalilMedical, Yokneam, Isra
  • Страница 44 и 45: Заключение Это исследование демонстрирует
  • Страница 46 и 47: V-11 Скоростная навигация с фильтром Калмана
  • Страница 48 и 49: Рисунок 2.Данные навигатора во времени:
  • стр. 50 и 51: V-12 Конформное лазерное облучение
  • стр. 52 и 53:

    сверло с направляющей

  • Страница 56 и 57: модальность

    . Это позволяет визуализировать

  • стр. 58 и 59:

    Заключение Радиочастотный контроль под МРТ

  • стр. 60 и 61:

    Результаты Правильное размещение радиочастотного элемента

  • стр. 62 и 63:

    V-16 визуализация

  • Страницы 64 и 65:

    Рисунок 3: T2w FSE (слева), SSFP (середина)1%) была БП (прогрессирующая дисфункция

  • Страница 70 и 71:

    эффект Джоуля-Томсона в свободном состоянии

  • Страница 72 и 73:

    V-20 Абляция опухоли печени под контролем МРТ

  • Страница 74 и 74 и 74 и 73

    V-21 МР-наведение для сотовой терапии

  • Стр. 76 и 77:

    [12] Shapiro, AM, et al., Interna

  • Стр. 78 и 79:

    Заключение Принятие методов МРТ

  • 81:

    ориентация выравнивания ca

  • Страница 82 и 83:

    V-24 Направляющий репортерный зонд для введения

  • Страница 84 и 85:

    V-25 Роботизированная доставка лекарств под контролем МРТ

  • 8 и 7 Страница :

    Результаты Размерный анализ был

  • Страница 88 и 89:

    V-26 Безопасность — МР-система и МР-интеграция

  • Страница 90 и 91:

    V-27 HIFU миомы матки W.Ge

  • Стр. 92 и 93: навигаторы

    . Данные МРТ обрабатываются

  • стр. 94 и 95:

    последовательность с идентичными показаниями

  • стр. 96 и 97:

    V-30 Оценка сосудистого фокуса

  • стр. 98 и 99:

    Результаты и обсуждение 4 sho

  • Стр. 100 и 101:

    V-31 Фокусированный ультразвук под МРТ-контролем:

  • Стр. 102 и 103:

    Высокое временное разрешение ARFI induc

  • Стр.
  • Стр. 106 и 107:

    Теория Для достижения положения среза вверх

  • Стр. 108 и 109:

    команды, такие как масштабирование полей изображения,

  • Стр.

    V-36 Предварительный опыт с re

  • Стр. 114 и 115:

    V-37 Обновление биопсии под МРТ-контролем M

  • Стр. 116 и 117:

    V-38 Биопсия поражений печени с M

    901 06
  • стр. 118 и 119:

    V-39 Чрескожная ретрогр под МРТ-контролем

  • стр. 120 и 121:

    V-40 Оценка градиента на основе

  • стр. 122 и 123:

    V-310 Точность диагностики, удобство использования

  • Страница 124 и 125:

    Заключение Для установки in vitro,

  • Страница 126 и 127:

    Результаты Нет немедленной или отсроченной связи

  • Страница 128 и 129:

    несколько анатомических контрольных точек.Th

  • Стр. 130 и 131:

    V-44 Interventional MRI-ap

  • Стр. 132 и 133:

    Ссылки [1] Tepe G, Zeller T, Al

  • Стр. common grad

  • Стр. 136 и 137:

    V-46 Чрескожный доступ к воротной вене

  • Стр. 138 и 139:

    Результаты с использованием iGuide CAPPA и

  • Стр.
  • , стр. 142 и 143:

    V-49 На пути к МР-контролю в режиме реального времени использовал.An

  • Страница 148 и 149:

    Рисунок 1. МРТ сердца в режиме реального времени (30

  • Страница 150 и 151:

    Рисунок 1. a: Чувствительный диск

  • Страница 152 и 153: 9013:
  • Reality (AR) tech

  • Страница 154 и 155:

    V-54 Hybrid C-arm/iMRI systems: val

  • Страница 156 и 157:

    сцепление с кожей и движением dec

  • 1 Страница 158 и 158:

    V-56 Вмешательство под контролем МРТ предстательной железы

  • Страница 160 и 161:

    Рисунок 1.T2-взвешенная аксиальная 2D TSE

  • Страница 162 и 163:

    V-58 Клиническая осуществимость и начало

  • Страница 164 и 165:

    Отслеживание положения — положение-lo

  • Страница 168 и 169:

    [3] CL Dumoulin, S.P. Souza, R.D.

  • стр. 170 и 171:

    МР-мониторинг с ростом ледяных шариков

  • стр. 172 и 173:

    игла. Вращение и угол иглы

  • Страница 174 и 175:

    V-62 Онлайн-наведение мишени опухоли

  • Страница 176 и 177:

    магнитного резонанса. стадия th

  • Стр. 186 и 187:

    МРТ груди в положении лежа было

  • Стр. представлен мульти

  • Страница 192 и 193:

    α1 α2 α1 α2 Re[CH 3] αm CH 3 T

  • Страница 194 и 195:

    P-07 Без ссылки PRFS MR-thermo Страница 9006 и

    3 9010 197:

    абв Рисунок 3.Иллюстрация

  • , стр. 198 и 199:

    P-08 валидация температурного изображения МРТ

  • , стр. 200 и 201:

    P-09 Начальный опыт использования 3.0T

  • , стр. 202 и 904: 90 Химическая смена

  • стр. 204 и 205:

    Рис. 4. Изображения температурной ошибки

  • стр. 206 и 207:

    Результаты для t

  • Стр. 210 и 211:

    P-13 Беспомеховый MR на основе PRF

  • Стр. 212 и 213:

    Результаты С помощью фильтра нижних частот

  • Стр. после inse

  • Страница 216 и 217:

    Рис.5. Первый ряд: цифровые изображения o

  • Стр. 218 и 219:

    угол [1,00 1,30] мс с шагом o

  • Стр. и 223:

    Рисунок 4: Сравнение температуры

  • Страница 224 и 225:

    стандартизированные протоколы абляции

  • Страница 226 и 227:

    P-19 Высокомощный фильтр для онлайн M

  • Страница 228 и 228:

    Заключение МР-сканер 1,0 Тл предлагается

  • Страница 230 и 231:

    P-21 Наведение и термометрия la

  • Страница 232 и 233:

    P-22 MRgHIFU Термическая абляция s

  • Страница 5 23016
  • Страница 5 23016
  • Насыщение-восстановление Turbo-Flash

  • Страница 236 и 237:

    ¡¢£¤¥¦§¨¦¥§¤©§¢§¢

  • Страница 238 и 239:

    P-24 Гистологическая морфология 903

  • Страница 240 и 241:

    Образцы законсервированы на 10%

  • 9 0105 стр. 242 и 243:

    P-26 Выбор ультразвуковой патты

  • стр. 244 и 245:

    Рисунок 2.Карты температуры in vivo

  • Страница 246 и 247:

    в отверстие для контрольной визуализации.

  • Страница 248 и 249:

    P-28 Интерактивная перкутанная магнитно-резонансная томография

  • Страница 250 и 251:

    P-29 Пассивный метод навигации для

  • Страница 252 и 253: P-930074 слегка! — MR-визуализация gui

  • Страница 254 и 255:

    Рисунок 2. Паратрансверзальная (A) и p

  • Страница 256 и 257:

    Вмешательство под сонографическим контролем

  • Страница 258 и 256 Рисунок 1.слева) Фантом, состоящий из

  • Страница 260 и 261:

    позиций сетки. Отклонения в 3D we

  • Стр. направление can res

  • Стр. 268 и 269:

    P-36 Кифопластика под контролем МРТ — новая

  • Стр. 270 и 271:

    Ссылки [1] R. Harstall, P.Hein

  • Страница 272 и 273:

    Результаты С момента первоначальной установки

  • Страница 274 и 275:

    Результаты Разработанный МРТ-совместимый

  • Страница 276 и 277:
  • 6 5 промежуточный кронштейн гарнитуры 90 и гарнитуры 278 и 279:

    Во-вторых, МРТ были выполнены в

  • Страница 280 и 281:

    высококачественный экран RF это устройство

  • Страница 282 и 283:

    P-42 К новому подходу для автомобилей

    6 Страница 282 и 283:

    P-42 и 285:

    пикселей размером 4.7 мм и уменьшенный k

  • Стр. 286 и 287:

    Расположение катушки в пищеводе

  • Стр. визуализация

  • Страница 292 и 293:

    Эндоскоп с датчиком МРТ-маркер Mod

  • Страница 294 и 295:

    Рентген fu

  • Страница 298 и 299:

    Рисунок 2.XFM Project Modular Struc

  • Страница 300 и 301:

    по данным Американского общества f

  • Страница 302 и 303:

    Результаты Все 114 эпидуральных перирадикулов

  • Страница 304 и 308

  • , стр. 306 и 307:

  • Страница 312 и 313:

    Рис.3. 3D-модель резонансного ма

  • стр. 314 и 315: прототип

    облегчает наложение o

  • стр. 316 и 317:

    P-54 МРТ характеристики

  • 6 P-5 стр. 918 и 31 Интервенционная визуализация с использованием H

  • стр. 320 и 321:

    P-56 Процедурные и технические аспекты

  • стр. 322 и 323:

    Зависимость нагрева наконечника от d

  • Стр. 326 и 327:

    P-58 Разработка безопасных для МРТ имплантатов

  • Стр. 328 и 329:

    Список выступающих, стендовых докладов

  • Стр. Б.Радиология Станф

  • Стр. 332 и 333:

    Нейманн, Александр Клиника радиологии

  • Стр.
  • Leave a Reply

    Ваш адрес email не будет опубликован.
