Блок питания ПК – схема, ремонт своими руками

Блок питания в компьютере (БП) – это самостоятельное импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока в ряд постоянных напряжений (+3,3 / +5 / +12 и -12) для питания материнской платы, видеокарты, винчестера и других блоков компьютера.

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами.

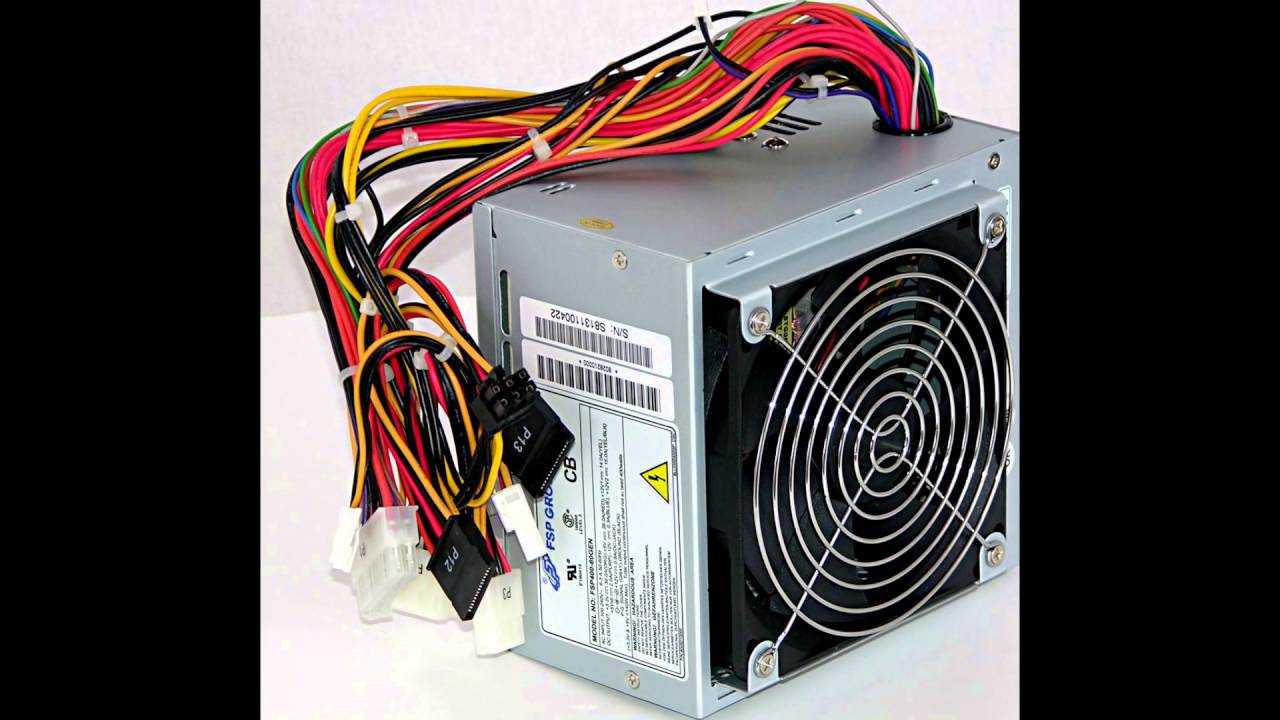

Фотография внешнего вида классического блока питания АТХ стационарного компьютера (десктопа).

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото.

Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью сетевого шнура подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки. Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством проводов с разъемами подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Ремонт БП компьютера АТХ

Внимание! Во избежание вывода компьютера из строя расстыковка и подключение разъемов блока питания и других узлов внутри системного блока необходимо выполнять только после полного отключения компьютера от питающей сети (вынуть вилку из розетки или выключить выключатель в «Пилоте»).

Первое, что необходимо сделать, это проверить наличие напряжения в розетке и исправность удлинителя типа «Пилот» по свечению клавиши его выключателя. Далее нужно проверить, что шнур питания компьютера надежно вставлен в «Пилот» и системный блок и включен выключатель (при его наличии) на задней стенке системного блока.

Как найти неисправность БП нажимая кнопку «Пуск»

Если питание на компьютер подается, то на следующем шаге нужно глядя на кулер блока питания (виден за решеткой на задней стенке системного блока) нажать кнопку «Пуск» компьютера. Если лопасти кулера, хоть немного сдвинуться, значит, исправны фильтр, предохранитель, диодный мост и конденсаторы левой части структурной схемы, а также самостоятельный маломощный источник питания +5 B_SB.

В некоторых моделях БП кулер находится на плоской стороне и чтобы его увидеть, нужно снять левую боковую стенку системного блока.

Поворот на маленький угол и остановка крыльчатки кулера при нажатии на кнопку «Пуск» свидетельствует о том, что на мгновенье на выходе БП появляются выходные напряжения, после чего срабатывает защита, останавливающая работу БП.

Защита настроена таким образом, что если величина тока по одному из выходных напряжений превысит заданный порог, то отключаются все напряжения.

Причиной перегрузки обычно является короткое замыкание в низковольтных цепях самого БП или в одном из блоков компьютера. Короткое замыкание обычно появляется при пробое в полупроводниковых приборах или изоляции в конденсаторах.

Для определения узла, в котором возникло короткое замыкание нужно отсоединить все разъемы БП от блоков компьютера, оставив только подключенные к материнской плате. После чего подключить компьютер к питающей сети и нажать кнопку «Пуск». Если кулер в БП завращался, значит, неисправен один из отключенных узлов. Для определения неисправного узла нужно их последовательно подключать к блоку питания.

Если БП, подключенный только к материнской плате не заработал, следует продолжить поиск неисправности и определить, какое из этих устройств неисправно.

Проверка БП компьютера


измерением величины сопротивления выходных цепей

При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.

Перед началом измерений БП должен быть отключен от питающей сети, и все его разъемы отсоединены от узлов системного блока. Мультиметр или тестер нужно включить в режим измерения сопротивления и выбрать предел 200 Ом. Общий провод прибора подключить к контакту разъема, к которому подходит черный провод. Концом второго щупа по очереди прикасаются к контактам, в соответствии с таблицей.

В таблице приведены обобщенные данные, полученные в результате измерения величины сопротивления выходных цепей 20 исправных БП компьютеров разных мощностей, производителей и годов выпуска.

Для возможности подключения БП для проверки без нагрузки внутри блока на некоторых выходах устанавливают нагрузочные резисторы, номинал которых зависит от мощности блока питания и решения производителя. Поэтому измеренное сопротивление может колебаться в большом диапазоне, но не должно быть ниже допустимого.

Если нагрузочный резистор в цепи не установлен, то показания омметра будут изменяться от малой величины до бесконечности. Это связано с зарядкой фильтрующего электролитического конденсатора от омметра и свидетельствует о том, что конденсатор исправный. Если поменять местами щупы, то будет наблюдаться аналогичная картина. Если сопротивление велико и не изменяется, то возможно в обрыве находится конденсатор.

Сопротивление меньше допустимого свидетельствует о наличии короткого замыкания, которое может быть вызвано пробоем изоляции в электролитическом конденсаторе или выпрямляющего диода. Для определения неисправной детали придется вскрыть блок питания и отпаять от схемы один конец фильтрующего дросселя этой цепи. Далее проверить сопротивление до и после дросселя. Если после него, то замыкание в конденсаторе, проводах, между дорожками печатной платы, а если до него, то пробит выпрямительный диод.

Поиск неисправности БП внешним осмотром

Первоначально следует внимательно осмотреть все детали, обратив особое внимание на целостность геометрии электролитических конденсаторов. Как правило, из-за тяжелого температурного режима электролитические конденсаторы, выходят из строя чаще всего. Около 50% отказов блоков питания связано именно с неисправностью конденсаторов. Зачастую вздутие конденсаторов является следствием плохой работы кулера. Смазка подшипников кулера вырабатывается и обороты падают. Эффективность охлаждения деталей блока питания снижается, и они перегреваются. Поэтому при первых признаках неисправности кулера блока питания, обычно появляется дополнительный акустический шум, нужно почистить от пыли и смазать кулер.

Если корпус конденсатора вздулся или видны следы вытекшего электролита, то отказ конденсатора очевиден и его следует заменить исправным. Вздувается конденсатор в случае пробоя изоляции. Но бывает, внешних признаков отказа нет, а уровень пульсаций выходного напряжения большей. В таких случаях конденсатор неисправен по причине отсутствия контакта между его выводом и обкладки внутри него, как говорят, конденсатор в обрыве. Проверить конденсатор на обрыв можно с помощью любого тестера в режиме измерения сопротивления. Технология проверки конденсаторов представлена в статье сайта «Измерение сопротивления».

Далее осматриваются остальные элементы, предохранитель, резисторы и полупроводниковые приборы. В предохранителе внутри вдоль по центру должна проходить тонкая металлическая проволочка, иногда с утолщением в середине. Если проволочки не видно, то, скорее всего она перегорела. Для точной проверки предохранителя нужно его прозвонить омметром. Если предохранитель перегорел, то его нужно заменить новым или отремонтировать. Прежде, чем производить замену, для проверки блока питания можно перегоревший предохранитель не выпаивать из платы, а припаять к его выводам жилку медного провода диаметром 0,18 мм. Если при включении блока питания в сеть проводок не перегорит, то тогда уже есть смысл заменять предохранитель исправным.

Как проверить исправность БП замыканием контактов PG и GND

Если материнскую плату можно проверить только подключив к заведомо исправному БП, то блок питания можно проверить отдельно с помощью блока нагрузок или запустить с помощью соединения контактов +5 В PG и GND между собой.

От блока питания на материнскую плату питающие напряжения подаются с помощью 20 или 24 контактного разъема и 4 или 6 контактного. Для надежности разъемы имеют защелки. Для того, чтобы вынуть разъемы из материнской платы нужно пальцем нажать наверх защелки одновременно, прилагая довольно большое усилие, покачивая из стороны в сторону, вытащить ответную часть.

Далее нужно закоротить между собой, отрезком провода, можно и металлической канцелярской скрепкой, два вывода в разъеме, снятой с материнской платы. Провода расположены со стороны защелки. На фотографиях место установки перемычки обозначено желтым цветом.

Если разъем имеет 20 контактов, то соединять между собой нужно вывод 14 (провод зеленого цвета, в некоторых блоках питания может быть серый, POWER ON) и вывод 15 (провод черного цвета, GND).

Если разъем имеет 24 контакта, то соединять между собой нужно вывод 16 (зеленого зеленого, в некоторых блоках питания провод может быть серого цвета, POWER ON) и вывод 17 (черный провод GND).

Если крыльчатка в кулере блока питания завращается, то блок питания АТХ можно считать работоспособным, и, следовательно, причина неработящего компьютера находится в других блоках. Но такая проверка не гарантирует стабильную работу компьютера в целом, так как отклонения выходных напряжений могут быть больше допустимых.

Проверка БП компьютера


измерением напряжений и уровня пульсаций

После ремонта БП или в случае нестабильной работы компьютера для полной уверенности в исправности блока питания, необходимо его подключить к блоку нагрузок и измерять уровень выходных напряжений и размах пульсаций. Отклонение величин напряжений и размаха пульсаций на выходе блока питания не должны превышать значений, приведенных в таблице.

Можно обойтись и без блока нагрузок измеряв напряжение и уровень пульсаций непосредственно на выводах разъемов БП в работающем компьютере.

При измерении напряжений мультиметром «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» к нужным контактам разъема.

Напряжение +5 В SB (Stand-by), фиолетовый провод – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современных компьютерах отсутствует. Поэтому в блоках питания последних моделей этого напряжения может не быть.

Как заменить предохранитель в БП компьютера

Обычно в компьютерных блоках питания устанавливается трубчатый стеклянный плавкий предохранитель, рассчитанный на ток защиты 6,3 А. Для надежности и компактности предохранитель впаивают непосредственно в печатную плату. Для этого применяются специальные предохранители, имеющие выводы для запайки. Предохранитель обычно устанавливают в горизонтальном положении рядом с сетевым фильтром и его легко обнаружить по внешнему виду.

Но иногда встречаются блоки питания, в которых предохранитель установлен в вертикальном положении и на него надета термоусаживаемая трубка, как на фотографии выше. В результате обнаружить его затруднительно. Но помогает надпись, нанесенная на печатной плате рядом с предохранителем: F1 – так обозначается предохранитель на электрических схемах. Рядом с предохранителем может быть также указан ток, на который он рассчитан, на представленной плате указан ток 6,3 А.

При ремонте блока питания и проверке вертикально установленного предохранителя с помощью мультиметра был обнаружен его обрыв. После выпаивания предохранителя и снятия термоусаживаемой трубки стало очевидно, что он перегорел. Стеклянная трубка изнутри вся была покрыта черным налетом от перегоревшей проволоки.

Предохранители с проволочными выводами встречается редко, но их можно с успехом заменить обычными 6,3 амперными, припаяв к чашечкам с торцов одножильные кусочки медного провода диаметром 0,5-0,7 мм.

Останется только запаять подготовленный предохранитель в печатную плату блока питания и проверить его на работоспособность.

Если при включении блока питания предохранитель сгорел повторно, то значит, имеет место отказ других радиоэлементов, обычно пробой переходов в ключевых транзисторах. Ремонтировать блок питания с такой неисправностью требует высокой квалификации и экономически не целесообразен. Замена предохранителя, рассчитанного на больший ток защиты, чем 6,3 А не приведет к положительному результату. Предохранитель все равно перегорит.

Поиск в БП неисправных электролитических конденсаторов

Очень часто отказ блока питания, и как результат нестабильная работа компьютера в целом, происходит по причине вздутия корпусов электролитических конденсаторов. Для защиты от взрыва, на торце электролитических конденсаторов делаются надсечки. При возрастании давления внутри конденсатора происходит вздутие или разрыв корпуса в месте надсечки и по этому признаку легко найти отказавший конденсатор. Основной причиной выхода из строя конденсаторов является их перегрев из-за неисправности кулера или превышения допустимого напряжения.

На фотографии видно, что у конденсатора, находящегося с левой стороны, торец плоский, а у правого – вздутый, со следами подтекшего электролита. Такой конденсатор вышел из строя и подлежит замене. В блоке питания обычно выходят из строя электролитические конденсаторы по шине питания +5 В, так как устанавливаются с малым запасом по напряжению, всего на 6,3 В. Встречал случаи, когда все конденсаторы в блоке питания по цепи +5 В были вздутые.

При замене конденсаторов по цепи питания 5 В рекомендую устанавливаю конденсаторы, которые рассчитаны на напряжение не мене, чем на 10 В. Чем на большее напряжение рассчитан конденсатор, тем лучше, главное, чтобы по габаритам вписался в место установки. В случае, если конденсатор с большим напряжение не вмещается из-за размеров, можно установить конденсатор меньшей емкости, но рассчитанный на большее напряжение. Все равно емкость установленных на заводе конденсаторов имеет большой запас и такая замена не ухудшит работу блока питания и компьютера в целом.

Чем емкость устанавливаемого конденсатора больше, тем лучше. Так что при замене лучше выбирать конденсатор, рассчитанный на большее напряжение и емкость, чем у вышедшего из строя. Заменить вышедший из строя конденсатор в блоке питания не сложно, при наличии навыков работы с паяльником. Технике пайки посвящена статья сайта «Как паять паяльником».

Нет смысла заменять электролитические конденсаторы в блоке питания, если они все вспучились. Это значит, что вышла из строя схема стабилизации выходного напряжения, и на конденсаторы было подано напряжение, превышающее допустимое. Такой блок питания можно отремонтировать, только имея профессиональное образование и измерительные приборы, но экономически такой ремонт не целесообразен.

Главное при ремонте БП не забывать, что электролитические конденсаторы имеют полярность. Со стороны отрицательного вывода на корпусе конденсатора имеется маркировка, в виде широкой светлой вертикальной полосы, как показано на фото выше. На печатной плате отверстие для отрицательного вывода конденсатора расположено в зоне маркировки белого (черного) полукруга или отверстие для положительного вывода обозначается знаком «+».

Проверка дросселя групповой стабилизации БП АТХ

Если из системного блока компьютера вдруг запахло гарью, то одной из причин может быть перегрев дросселя групповой стабилизации в БП или подгоревшая обмотка одного из кулеров. При этом компьютер обычно продолжает нормально работать. Если после вскрытия системного блока и осмотра все кулеры вращаются, то значит, неисправен дроссель. Компьютер необходимо сразу выключить и заняться ремонтом.

На фотографии показан БП компьютера со снятой крышкой, в центре которой виден дроссель, покрытый изоляцией зеленого цвета, подгоревшей сверху. Когда я подключил этот БП к нагрузке и подал на него питающее напряжение, то через пару минут из дросселя пошла тонкая струйка дыма. Проверка показала, что все выходные напряжения в допуске и размах пульсаций не превышает допустимый.

Через дроссель проходит ток всех питающих компьютер напряжений и очевидно, что произошло нарушение изоляции проводов обмоток вследствие чего, они закоротили между собой.

Обмотки можно перемотать на этот же сердечник, но в результате сильного нагрева магнитодиэлектрик сердечника может потерять добротность, в результате из-за больших токов Фуко будет нагреваться даже при целых обмотках. Поэтому рекомендую установить новый дроссель. Если аналога нет, то нужно посчитать витки обмоток, сматывая их на сгоревшем дросселе, и намотать изолированным проводом такого же сечения на новом сердечнике. При этом нужно соблюдать направление обмоток.

Проверка других элементов БП

Резисторы и простые конденсаторы не должны иметь потемнений и нагаров. Корпуса полупроводниковых приборов должны быть целыми, без сколов и трещин. При самостоятельном ремонте целесообразно выполнить замену только элементов, отображенных на структурной схеме. Если потемнела краска на резисторе, или развалился транзистор, то менять их бессмысленно, так как, скорее всего это следствие выхода из строя других элементов, которые без приборов не обнаружить. Потемневший корпус резистора не всегда свидетельствует о его неисправности. Вполне возможно просто потемнела только краска, а сопротивление резистора в норме.


Павел 02.07.2017

Здравствуйте.
У меня такой вопрос. Я заменил в блоке питания компьютера (Hiper 630Вт) электролитические конденсаторы, но не уверен, что всё правильно сделал в плане выбора конденсаторов.
Пару лет назад в нём вздулся один конденсатор и засвистел (издавал писк при включении ПК). Я заменил его на точно такой же, и по напряжению, и по ёмкости, и по градусам, а именно [10V 2200µF 105°С].
Спустя примерно 2 года заменённый мной конденсатор опять вышел из строя. ПК перестал запускаться, в Б/П появились щелчки при включении.
Разобрав Б/П я увидел, что опять вздулся замененный мной конденсатор и ещё один поменьше на [10V 1000µF 105С°] , расположенный рядом. Я их оба заменил на такие: [10V 3300µF 105°], взяв со старой ненужной донорской материнки. После процедуры замены Б/П сразу же заработал, всё пока что нормально.
В момент написания письма ПК работает на этом самом Б/П, но меня всё же беспокоит следующее:
— нормально такое увеличение ёмкости (более чем на 20%) сразу на двух конденсаторах, или посоветуете перепаять на такие же значения, как были с завода, и опять быть готовым к планируемой поломке?
— или переделать наоборот: купить конденсаторы с более высоким напряжением, а ёмкость оставить 2200 µF? Я в интернете искал по этому вопросу, и люди делятся 50/50. Кто-то говорит увеличивать ёмкость можно, а напряжение нельзя, кто-то говорит наоборот. Также советы меняются в зависимости от того, где именно перегорели конденсаторы: на материнской плате, в цепи питания процессора, либо в блоке питания ПК. Я уже не знаю кого слушать… Где правда? Заранее спасибо.
С уважением, Павел.

Александр

Здравствуйте, Павел.
При замене фильтрующих конденсаторов в любых блоках питания и материнских платах нужно руководствоваться тремя правилами:
– чем емкость больше, тем лучше будет фильтрация питающего напряжения;
– чем рабочее напряжение конденсатора выше, тем надежнее;
– чем рабочая температура конденсатора выше, тем надежнее.
Таким образом для Вашего случая лучше установить конденсатор такой же емкости, но рассчитанный на большее напряжение. Как раз конденсаторы и вспучивается из-за пробоя изоляции между его обкладками внутри. А если позволяет место, то и на большую емкость.
Дело в том, что со временем емкость электролитических конденсаторов уменьшается и как раз запас по емкости обеспечит стабильную работу на более длительный срок службы изделия в целом.
Я, например, на материнках и блоках питания при замене конденсаторов всегда устанавливаю вместо 6,3 В на 10 или 15 В, а если позволяет место, то и на большую емкость. Притом ограничений нет, можно вместо 1000 µF установить даже 4000 µF, будет только лучше.

Собираем ПК: как выбрать блок питания в 2020 году

При сборке ПК многие не уделяют должного внимания блоку питания — его выбирают в последнюю очередь и приобретают на то, что осталось после всех остальных покупок. Это не совсем верный подход: блок питания — это не та деталь, на которой можно сэкономить. Экономия на первом этапе может привести к большим тратам в дальнейшем.

Дело в том, что при экстренной нагрузке блок питания может не только выйти из строя сам, но и повлиять на остальные комплектующие. Если вы приобрели ненадежный блок питания, то при экстренной нагрузке его поломка приведет к внезапному и дорогому апгрейду.

Именно поэтому мы советует приобретать блоки проверенного производителя. Но как разобраться во всех параметрах? Именно об этом речь пойдет в нашей статье.

Отдельно отметим блоки питания, которые продаются в комплекте с корпусом. Это не всегда удачное решение — чаще всего в такие комплекты входят дешевые и некачественные блоки питания, поэтому лучше выбрать самому и быть уверенным в том, что блок питания надежен.

Давайте перейдем к конкретным параметрам — на что нужно обратить внимание при покупке блока питания?

Форм-фактор

Чаще всего в продаже можно найти блоки питания ATX и microATX. Существуют и другие форм-факторы, но они встречаются значительно реже (SFX, TFX и Flex-ATX).

Обратитесь к характеристикам своего корпуса. Там указано, какой форм-фактор блока питания подходит в вашем случае: если корпус ATX, то и максимальный размер блока питания будет ATX. В этой статье мы подобрали блоки питания только формата ATX — он подойдет в подавляющем большинстве случаев.

Коннекторы

Практически все компоненты вашего ПК подключаются к блоку питания через кабели разных типов.

Какие бывают коннекторы?

— 24-pin — основной коннектор для подключения материнской платы. В старых блоках питания для этих же целей используется 20-pin кабель. Обратите внимание, что для подключения современной видеокарты старый блок питания не подойдет: не хватит нагрузочной способности коннектора.

— 4 или 8-pin (как правило 4+4) — коннектор для питания процессора.

— 6 или 8-pin (зачастую 6+2) — нужен, чтобы подключить видеокарту.

— 15-pin SATA — кабель для накопителей.

— 4-pin MOLEX — нужен для подключения вентиляторов и подсветки.

При выборе блока питания дополнительно проверьте, чтобы у выбранной модели были все нужные вам коннекторы. Также обратите внимание на количество дополнительных коннекторов для накопителей и вентиляторов.

Сертификаты энергоэффективности

Если у блока питания есть сертификат энергоэффективности, это показатель хорошей модели. Всего существует шесть основных типов сертификации от менее эффективных к более эффективным — 80 Plus, 80 Plus Bronze, 80 Plus Silver, 80 Plus Gold, 80 Plus Platinum, 80 Plus Titanium.

Чем лучше сертификат, тем меньше энергии теряет блок питания. Рассмотрим подробнее.

Первый пример — самый простой блок питания с сертификатом 80 Plus. При максимальной нагрузке этот блок питания будет потреблять на 20% больше указанной мощности — эта энергия будет уходить на нагрев.

Второй пример — самый энергоэффективный блок питания с сертификатом 80 Plus Titanium. У него на нагрев при максимальной мощности уходит всего 10%.

Таким образом, энергоэффективные блоки питания более устойчивы к перегреву и обладают более тихой системой охлаждения.

Не советуем приобретать блоки питания без сертификата эффективности — радикально сэкономить на этом не получится.

Мощность

Блок питания всегда выбирают последним: так удобнее, потому что его подбирают под сумму мощностей всех остальных компонентов. Мощность всегда указана в характеристиках комплектующих — не нужно отдельно искать этот параметр

Основные потребители энергии от блока питания — видеокарта и процессор. Ориентироваться стоит, в первую очередь, на них.

Еще важно отметить, что блок питания всегда нужно приобретать с запасом на случай будущего апгрейда. Представим ситуацию: вы собрали ПК и подобрали блок питания на 400 Вт. Через несколько лет вы захотите обновить комплектующие. В первую очередь, вы обратите внимание на новый процессор и видеокарту (если ПК собирается для игр). А ведь именно эти детали потребляют больше всего. Старый блок питания не потянет новую мощную видеокарту и процессор — придется тратиться на новый блок питания. Именно поэтому приобретается блок питания с запасом.

Есть еще одна причина ориентироваться на блок питания с запасом мощности — срок службы. Если выбрать блок питания впритык, то он постоянно будет работать на пределе своих возможностей, что скажется на сроке эксплуатации.

Перейдем к вычислению нужной нам мощности. Удобный инструмент таких подсчетов — специальный калькулятор, например, от компании BeQuiet. Также рекомендуется брать БП с небольшим запасом, поскольку со временем они проседают по мощности.

Рассмотрим несколько популярных мощностей с примерами моделей:

— 400 Вт. Такие блоки питания подойдут для нетребовательных к мощности сборок — Xilence Performance C XN041Zalman Wattbit 83+ и Cooler Master Elite V3 MPW-4001-ACABN1-EU.

— 500 Вт. Для недорогих игровых компьютеров вполне хватит 500 Вт мощности. Подойдут Xilence Performance C XN042DeepCool Nova DN500Cooler Master MasterWatt Lite MPX-5001-ACABW-ESZalman Wattbit 83+ и Zalman ZM500-LXII.

— 600 Вт.  Это хороший средний вариант для большинства современных игровых сборок, кроме самых мощных. В этой категории самый широкий ассортимент: Xilence Performance C XN044Zalman ZM600-TXIICooler Master Elite V3 MPW-6001-ACABN1-EUDeepCool Aurora DA600Cooler Master MasterWatt Lite MPX-6001-ACABW-ES и Thermaltake TR2 S PS-TRS-0600NPCWEU-2.

— 700 Вт. Блоки питания с такими мощностями подойдут для производительных игровых сборок, при этом не будут стоить слишком дорого. Можно выбрать такие модели, как Xilence Performance C XN046Thermaltake TR2 S PS-TRS-0700NPCWEU-2Zalman ZM700-TXII и Zalman ZM700-LXII.

— 750 Вт. Самые мощные блоки питания. К этой категории относятся Cooler Master MWE MPE-7501-ACABW-EU и Thermaltake Нева W0427RE.

Дополнительные особенности

У некоторых моделей есть не такие важные, но полезные функции. Пример такой функции — модульность. Такие блоки питания имеют съемные кабели: можно убрать ненужные провода, сделав сборку приятнее на вид и улучшив продуваемость корпуса.

Новый блок питания нужно еще и суметь установить — в этом помогают многочисленные видео-инструкции

Переделка компьютерного блока питания для шуруповёрта

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

Переделка блока питания с компьютера своими руками

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

  • Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета. Питание +12В – желтого.
  • Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
  • Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
  • К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
  • Выведите их из корпуса через отверстие для жгутов.
  • Сетевой кабель подключите к штатному гнезду блока питания.

Важно! Шуруповерт имеет низкое напряжение питания, поэтому необходимая мощность достигается за счет большого тока. Но потери в кабеле прямо пропорциональны величине электротока и сопротивлению проводов. Значит, чтобы мощность инструмента снижалась не очень заметно, выбирайте провода для его соединения с блоком питания как можно большого сечения. И не делайте их слишком длинными. Сечение лучше взять не меньше 3 мм2. А длина не должна превышать 1,5 м.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

Чтобы не разбирать шуруповерт и не паять провода к клеммам мотора, для подключения БП можно использовать негодную батарею.

  1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
  2. Удалите из корпуса аккумуляторы;
  3. В днище сделайте отверстие для проводов;
  4. Вставьте в него провода;
  5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
  6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
  7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
  8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

Отличный способ использовать старый блок питания для электронных устройств! | Описание гаджета

От конденсаторных входных фильтров до настенных блоков питания и настольных источников питания, у всех электронных проектов есть одна общая черта: всем им требуется что-то для их питания! Настольный источник питания — это один из самых важных инструментов на рабочем месте, поскольку он упрощает жизнь и ускоряет создание прототипов.

Настольный блок питания с переменным напряжением, ограничением тока и двойными положительными и отрицательными фиксированными регуляторами напряжения еще более удобен для работы в электронных проектах на интегральных схемах усилителя (операционного усилителя), проверки падения напряжения стабилизатора, определения светодиода. прямое напряжение и ограничение тока усилителя, чтобы ваш проект не разлетелся вдребезги!

С настольными блоками питания можно делать интересные вещи, например, подключать их последовательно или параллельно для увеличения напряжения и тока соответственно.В зависимости от модели, которую вы хотите, вы можете приобрести базовый линейный настольный блок питания без каких-либо причудливых функций (например, компьютерного управления) по очень доступной цене.

При этом вы никогда не сможете превзойти качество сборки и доступность настольного блока питания старой школы, такого как блок питания +Hewlett-Packard 6236B с тройным выходом, который имеет переключаемый диапазон вольтметра для использования при низком напряжении.

В то время как старинные блоки питания являются аналоговыми, вы всегда можете очень недорого оцифровать аналоговый блок питания, установив панель измерителя вольт/ампер.Вот пример подключения недорогой панели вольтметра к аналоговому блоку питания 50-летней давности:

Винтажные вещи, возможно, не всем нравятся, но нельзя отрицать крутой фактор аналогового блока питания, показанного в видео выше, не говоря уже о превосходном качестве сборки и экономии средств при покупке старинных блоков питания. Кроме того, нет ничего лучше, чем дать старым вещам новую жизнь, привнеся в них нотку современности!
С учетом сказанного, если вы любитель, который в основном работает с 3.3 вольта, 5 вольт и 12 вольт есть еще одна альтернатива источника питания, которую вы можете рассмотреть, а именно сборка собственного настольного источника питания или покупка коммутационной платы ATX.
Большинство компьютерных блоков питания (PSU) используют спецификацию конфигурации материнской платы ATX, которая обеспечивает выходные сигналы +3,3 В (оранжевый кабель), +5 В (красный кабель) и +12 В (желтый кабель). Кстати, ATX расшифровывается как Advanced Technology eXtended и была разработана компанией +Intel в конце 1990-х годов.
Использование коммутационной платы ATX, безусловно, является самым простым способом превратить старый компьютерный блок питания в настольный блок питания, поскольку вам не придется возиться, пытаясь найти, какой провод к чему.С переходной платой ATX вы сможете использовать любой блок питания ATX, который вам нужен, без необходимости отрезать разъем блока питания ATX и испортить блок питания ATX для любых других целей. Коммутационные платы

ATX просты в использовании: вы просто вставляете разъем питания от блока питания компьютера в коммутационную плату, и за считанные секунды вы получаете настольный источник питания с регулируемым напряжением. Существует несколько решений для коммутационных плат ATX, и две из них, которые мне нравятся, — это коммутационная плата ATX от +Dangerous Prototypes и коммутационная плата ATX, которая в настоящее время финансируется на Kickstarter .

Плата ATX Breakout на Kickstarter выглядит довольно аккуратно, она совместима с 20-контактными и 24-контактными источниками питания ATX и имеет другие интересные функции, такие как USB-порт для зарядки на 5 А и 4-контактный разъем, позволяющий использовать питание процессора 12 В для дополнительного выходного тока.

Коммутационная плата ATX из Dangerous Prototypes также выдает 12 В, 5 В и 3,3 В, но также имеет выход -12 В, а также винтовые клеммы типа «банан» и отдельные светодиодные индикаторы на каждом канале напряжения, чтобы вы знали, когда работает каждое напряжение. а когда дефицит.

Как любитель, увлекающийся электроникой, я вижу универсальность настольного блока питания. Вы можете использовать настольный блок питания для чего угодно: от зарядки аккумулятора и питания до независимого тестирования компонентов и мелкого ремонта электроники бытовой техники.

Использование блоков питания ПК не в ПК


Использование блоков питания ПК не в ПК

Прежде чем рассматривать возможность использования блока питания ПК в чем-то другом, кроме ПК, вам лучше прочитать о перегрузке, перекрестная загрузка и минимальная нагрузка в БП ПК.Грррррр! Блоки питания для ПК ужасно разборчивы в том, какую нагрузку они готовы властвовать. «Настоящие» блоки питания (не встречающиеся в ПК) намного проще. Если в них есть что-то странное, то производитель говорит вам. И обычно ничего странного. есть еще один Разница между реальными блоками питания и блоками питания для ПК. Настоящий БП наверное стоит три раз больше, чем блок питания для ПК при той же мощности. Или больше. Блоки питания для ПК разработаны для запуска именно той нагрузки, которую вы имеете на ПК. И более грубые могут запускать только определенный диапазон ПК.Настоящие блоки питания — это устройства общего назначения, которые очень постарайтесь обеспечить надежное напряжение независимо от нагрузки. Это почему настоящие БП (по крайней мере хорошие) намного дороже. Блоки питания для ПК на самом деле очень впечатляет тем, что выдает ватты по дешевке и втискивает их в маленьком пространстве по очень низкой цене.

Итак, предположим, что вы создаете проекты электроники и хотели бы использовать один из них. из этих относительно недорогих миниатюрных блоков питания для ПК, а не из более крупных, более дорогие «настоящие» БП.Пока вы можете иметь дело с блоками питания ПК привередливая загрузка требования, то его достаточно легко использовать. То Руководство по проектированию блока питания ATX дает общие характеристики. Имейте в виду, что дешевые блоки питания не всегда следуют за ними. в письме. И многие из них не соблюдают лимит 240 ВА на шину.

Разъемы ATX легко достать. То 4 контакта 12 вольт, 8-контактный EPS 12 вольт, основной 20-контактный, и основной 24-контактный все Molex mini-fit jrs. Вы можете получить те только что о в любом месте. Каталожные номера указаны эта страница. Следите за 6-контактный PCI-Express. Похоже на 6-контактный мини-фит младший. но на самом деле это не так. Это действительно специальный, модифицированный мини-фит младший. который набирается по-разному.

Блоки питания ATX включаются не только при включении питания. У них есть TTL-совместимый вход с именем PS_ON, который является зеленым проводом на главный силовой кабель. Блок питания включается только тогда, когда вы держите этот вход низким. Он вытащен внутри блока питания чтобы убедиться, что блок питания выключен, если он ни к чему не подключен.Согласно с Спецификация ATX предполагает, что блоки питания не будут повреждены, если вы включите их с не подключена нагрузка. Со мной такого никогда не случалось, но я видел отчеты люди, которые тестируют блоки питания, которые, как известно, иногда убивают дешевые блоки питания ATX сам по себе при включении без нагрузки. Мое личное мнение, что блоки питания, которые этот дерьмовый в любом случае заслуживает смерти. Но если вы хотите использовать действительно дешевый блок питания тогда вам лучше обеспечить некоторые минимальные нагрузки.

Блоки питания ATX также имеют сигнал PWR_OK, который является TTL-совместимым выходом, который сообщает вам, когда 3.3, 5 и 12-вольтовые шины выше минимального напряжения пределы. Это серый провод основного силового кабеля. Это может быть удобно для генерация сброса. Фиолетовый провод — это напряжение VSB. Тот обеспечивает 5 вольт, даже когда блок питания не включен, но часто меньше 1 ампера. Не зависит от шины -5 вольт, если у вас нет более старого источника питания. Спецификация ATX перестал требовать поддержки -5 лет назад, поэтому новые блоки питания редко поставляются с ним. -12 по-прежнему всегда используется, поэтому вы можете использовать регулятор с тремя выводами для создайте -5, если вам это нужно.Положительные шины напряжения должны быть с точностью до плюс-минус 5%, а отрицательные рельсы плюс-минус 10%. Некоторые лучше блоки питания гарантируют напряжения в пределах 3%.

Когда вы читаете общую выходную мощность номера для вашего блока питания, лучше не воспринимать их буквально. Много хороших блоков питания ATX на самом деле могут постоянно обеспечивать заявленные максимумы, но многие не могут. Судя по всему, у многих производителей блоков питания для ПК другое определение «непрерывный». чем остальные из нас (и «настоящие» производители блоков питания).Лучше всего подарить себе «ПК коэффициент снижения мощности» при увеличении мощности до максимума. Вы можете видеть бойня, возникающая в результате работы блоков питания ПК при полной нагрузке в течение длительного времени на этом страница. И в эти тесты входили только дорогие (для ПК) блоки питания. Чем дешевле те, как правило, намного хуже.

Помимо перечисленных выше вещей, блоки питания для ПК вполне нормальны. И они дешевый. И они маленькие. И они требовательны к нагрузкам. Но они действительно хороший способ пойти для проектов электроники.


Могу ли я повторно использовать мой старый компьютерный блок питания на новом компьютере?

Если пришло время избавиться от старого компьютера, подумайте о том, чтобы сохранить его блок питания и, возможно, некоторые другие компоненты. Вероятно, их можно использовать .

Один из лучших способов сократить расходы на модернизацию или покупку нового компьютера — повторно использовать некоторые старые компоненты. Вы можете оставить некоторые аксессуары, такие как звуковая карта, DVD-привод, коробка и, скорее всего, блок питания (БП).

В случае блока питания это может сэкономить вам до 150 евро. В то время как графическая карта, процессор, материнская плата и оперативная память могут нуждаться в обновлении, блок питания обычно в этом не нуждается.

Но действительно ли ваш старый блок питания можно использовать повторно? Можно ли использовать старый блок питания для нового компьютера? Давайте выясним, надежен ли ваш блок питания и имеет ли он необходимую мощность.

Найдите и извлеките блок питания компьютера.
Настольные компьютеры, будь то башенные (вертикальные) или горизонтальные, имеют блок питания сзади.Чтобы найти его, посмотрите на кабели на задней панели компьютера. Наряду со всеми остальными кабелями для аудиоустройств, экрана, клавиатуры и т. д. вы также найдете шнур питания, который одной стороной подключается к домашней розетке, а другой — к компьютеру. Коробка, которая подключена к вашему компьютеру, является вашим источником питания и, по логике вещей, оснащена стандартным выключателем и выходным вентилятором для охлаждения.

Хорошо, теперь вы знаете, где находится блок питания на задней панели вашего компьютера. Но что происходит внутри?

Прежде чем продолжить, убедитесь, что компьютер выключен и что вы отсоединяете шнур питания от источника питания (если он не отсоединен, просто отсоедините его).Нажмите кнопку, которая открывает компьютер, даже если он не включен, и вы можете подумать, что мы пьяны. Это самый простой способ очистить внутренние компоненты вашего компьютера от конденсаторных токов и т. д.

Вы также должны принять антистатические меры, надев пластиковые перчатки, чтобы сохранить целостность вашего материала. С блоком питания у вас не будет проблем, но, поскольку есть вероятность, что вы случайно коснетесь других компонентов, было бы неплохо это сделать.

Снимите левую боковую крышку, и вы должны увидеть блок питания внутри (или хотя бы отредактировать его положение).Есть случай, когда вы не можете хорошо видеть это, но вы не можете легко добраться до него. Кабельный жгут может блокировать вас, но он также может быть зажат дисководом DVD или даже вентилятором процессора.

Чтобы снять блок питания, надежно отсоедините шнуры питания от материнской платы, ЦП, дисководов и других компонентов. Обычно отсоединяйте любой кабель, который начинается от источника питания и вставляется в розетку. Для удобства захватите все отсоединенные кабели резинкой.

Затем выверните стопорные винты блока питания на задней панели корпуса и извлеките блок питания из корпуса компьютера.При разборке компьютера из соображений безопасности всегда нужно сначала вынимать блок питания из корпуса.

Узнайте о своем блоке питания
Хотя характеристики каждой системы, вашего компьютера, можно проанализировать с помощью сравнительного анализа, блок питания отличается. Чтобы узнать больше об этом, вам нужно посмотреть на это более внимательно.

Вы могли заметить, что на блоке питания есть этикетка с максимальной производительностью, а также другая информация. Хотя этикетки различаются в зависимости от модели и производителя, должен быть раздел, описывающий максимальную нагрузку или выходную мощность.

Это общее количество энергии, которое блок питания может выдержать в целом. Вы можете использовать это число и сравнить его с тем, что они предлагают для нового материала, который вы хотите купить.

Большинство блоков питания также имеют маркировку, которая описывает выход для каждого типа напряжения. Это список + 5 В, + 3,3 В, + 12 В и т. Д. Каждое значение отображается вместе с амперами (А), которые оно может обеспечить. Обратите особое внимание на цену 12V. Видеокарта, которая часто является одним из самых прожорливых компонентов в системе, потребляет от нее энергию.

Для работы с видеокартой среднего класса ищите блок питания примерно на 30 А при выходном напряжении 12 В.

Если максимальной мощности и ампер при 12В достаточно для устанавливаемых вами компонентов, то у вас не должно возникнуть проблем.

Надежен ли еще старый блок питания?
Некоторые производители надежны и производят блоки питания, которые работают в соответствии с их спецификациями или даже превосходят их. Других больше интересуют «одноразовые» устройства. Чтобы узнать больше, найдите марку блока питания (указана на этикетке) и проверьте ее репутацию в Интернете.Это без бренда? Возможно, пришло время купить новый блок питания.

С плохо спроектированными блоками питания могут случиться плохие вещи. Ненадежный блок питания, на этикетке которого указано 750 Вт, может с трудом выдавать мощность более 500 Вт. Некоторые материалы могут начать дымиться или даже гореть.

Хотя ваш старый блок питания все еще может работать, он может выйти из строя на вашем новом компьютере, возможно, из-за того, что вашему старому ПК никогда не требовалось слишком много энергии. Обновление ЦП, материнской платы и видеокарты может изменить эти данные.

В худшем случае сбой питания может привести к замене сгоревших компонентов компьютера или даже к возгоранию всего компьютера. Модернизация с помощью авторитетной компании, такой как Antec, Corsair или Cooler Master и т. д., часто является лучшим выбором.
И поскольку он у нас есть, если вы купили пылетушитель для дома, мы рекомендуем вам заменить его на CO2 (двуокись углерода). Когда мы вылили его в горящий компьютер из-за плохого питания, мы чистили дом от пожарной пыли больше месяца.

Подключите старый адаптер питания к новой материнской плате
Убедившись в мощности вашего старого блока питания, выполните несколько проверок:

  • Очистите блок питания. Вам может понадобиться пылесос для удаления пыли с вентилятора.
  • Убедитесь, что все кабели находятся в хорошем состоянии, не нарушая изоляцию.
  • Убедитесь, что пробки не треснуты и не сломаны.
  • Сравните вилки на вашем блоке питания с материнской платой и другими новыми компонентами, которые вы планируете обновить.

(Поскольку некоторые разъемы, необходимые для современных материнских плат, отсутствуют на старых блоках питания, это может помешать использованию старого блока питания на «новом» компьютере.)

Современные материнские платы допускают 24-контактное соединение, в то время как некоторые старые блоки питания имеют только 20-контактный разъем. Хотя 20-контактная вилка может работать, лучше ее не подключать. Также должен быть 4-контактный штекер (два на два), чтобы все было в порядке. И, скорее всего, 20-контактная вилка также имеет гнездо для установки на нее 4-контактной вилки (20 + 4 = 24).

Для некоторых материнских плат требуется вторичное 8-контактное соединение (два ряда или четыре ряда) для ЦП. ЦП часто может работать без 4-контактного соединения, но в некоторых случаях может работать нестабильно. Переходник с 8-контактного разъема на 4-контактный разъем (molex) обычно решает любые проблемы, которые могут возникнуть, например, разгон.

Подключение компонентов современного компьютера к старому блоку питания
Для подключения к старому блоку питания вам понадобится не только материнская плата. Видеокартам и устройствам хранения данных требуется питание, и есть большая вероятность, что вам потребуются адаптеры для совместимости.

Графические карты

раньше были либо небольшими, либо вмонтированными в материнскую плату. Сегодня, хотя большинство материнских плат имеют встроенный видеовыход, для игр требуются дискретные видеокарты.

Хотя цены (и мощность) различаются, даже дешевым картам обычно требуется специальный 6-контактный выход PCI Express для их питания. Некоторым даже нужны две 6-контактные или 8-контактные вилки. Конечно, вы можете запитать карту, используя несколько адаптеров Molex.

Некоторые видеокарты могут поставляться с этими адаптерами в коробке. Но обратите внимание, что более мощные карты могут не работать с этим решением.

Когда речь идет о жестких дисках и SSD (твердотельных накопителях), вы можете обнаружить, что старый блок питания не имеет разъемов SATA. Опять же, можно использовать один адаптер, на этот раз один адаптер Molex для SATA.

Что делать, если вы не можете использовать свой старый блок питания?
Надеюсь, вы обнаружите, что можете использовать свой старый блок питания и сэкономить несколько евро. Просто убедитесь, что он хорошего качества, почистите его и убедитесь, что кабели не повреждены. Проверьте номинальное напряжение, чтобы убедиться, что оно подходит для настройки вашего нового компьютера.

Если нет, пора заменить старый блок питания.

Могу ли я использовать старый блок питания для нового ПК? Или мне нужен новый?

Итак, нужен новый блок питания или старый блок питания подойдет к новому компьютеру?

Я удивлен, что такой важный вопрос так мало обсуждается.

Выбор правильного блока питания является очень важной частью процесса сборки ПК.

Что еще более удивительно, так это то, что когда речь заходит о приоритетах компонентов ПК, блок питания оказывается на заднем сиденье перед такими компонентами, как видеокарты и процессор.

Можно понять, почему так. Сегодня создание ПК вращается вокруг понимания того, как добиться максимальной производительности .

Таким образом, выбор лучшего процессора и лучшей видеокарты занимает первое место.

Однако, , мы также должны учитывать тот фундаментальный факт, что выбор плохого источника питания может привести к выходу из строя тех же самых чувствительных частей или, что еще хуже, к пожароопасности.

Если вы спросите меня, выбор правильного блока питания является одним из наиболее важных аспектов процесса сборки ПК.

В связи с этим, позвольте мне адрес, один из самых важных вопросов.

Можно ли использовать старый блок питания для нового компьютера?

Хотя использование старой мощности может работать, вам необходимо проверить общие требования к мощности вашего нового ПК. Если требуемая мощность меньше номинальной мощности вашего старого блока питания, технически вы можете его использовать. Однако будьте осторожны, неэффективные и старые блоки питания могут повредить детали вашего ПК или даже загореться.

Надеюсь, вы понимаете, что вопрос, нужен ли мне новый блок питания, не может быть упрощенным.

Есть несколько очень важных факторов и некоторая база знаний, которые необходимо понять. В оставшейся части этой статьи позвольте мне работать в этом направлении.

Я надеюсь, что к концу этой статьи вы получите полное представление о , можно ли использовать старый блок питания на новом ПК.

И кстати, есть большая вероятность, что вы ищете лучшие блоки питания, которые вы можете получить прямо сейчас.

Если да, то вот лучшие блоки питания в разных сегментах, которые при желании можно купить сразу.

Название

Seasonic PRIME TX-1000, 1000 Вт, 80+ Titanium, полностью модульный, управление вентилятором в безвентиляторном, бесшумном режиме и режиме охлаждения, идеальный блок питания для игровых и высокопроизводительных систем, SSR-1000TR.

Corsair RMX White Series (2018), RM750x, 750 Вт, сертификат 80+ Gold, полностью модульный блок питания — белый

Corsair RMX Series (2018), RM550x, 550 Вт, сертификат 80+ Gold, полностью модульный блок питания

Fractal Design Ion SFX 650G — полностью модульный блок питания SFX-L мощностью 650 Вт с сертификацией 80 Plus Gold и проводами постоянного тока UltraFlex — 120-мм бесшумный вентилятор с подшипниками FDB — режим Zero RPM — черный

Модульный блок питания Corsair CX Series 450 Вт, сертифицированный по стандарту 80 Plus Bronze (CP-

01-NA)

Название

Seasonic PRIME TX-1000, 1000 Вт, 80+ Titanium, полностью модульный, управление вентилятором в безвентиляторном, бесшумном режиме и режиме охлаждения, идеальный блок питания для игровых и высокопроизводительных систем, SSR-1000TR.


Название

Corsair RMX White Series (2018), RM750x, 750 Вт, сертификат 80+ Gold, полностью модульный блок питания — белый


Название

Corsair RMX Series (2018), RM550x, 550 Вт, сертификат 80+ Gold, полностью модульный блок питания


Название

Fractal Design Ion SFX 650G — полностью модульный блок питания SFX-L мощностью 650 Вт с сертификацией 80 Plus Gold и проводами постоянного тока UltraFlex — 120-мм бесшумный вентилятор с подшипниками FDB — режим Zero RPM — черный


Название

Модульный блок питания Corsair CX Series 450 Вт, сертифицированный по стандарту 80 Plus Bronze (CP-

01-NA)



Вот еще несколько статей, которые, я думаю, заслуживают вашего внимания.Все они открываются в новой вкладке.


Общие сведения о блоке питания ПК

Теперь я только что упомянул, что блок питания является одной из самых, если не самой важной частью ПК.

Таким образом, вы должны иметь общее представление о том, что представляет собой блок питания, как понять его характеристики и как узнать, исправен ли блок питания.

Итак, как можно хорошо оценить мощность блока питания?

Итак, если вы хотя бы немного изучали аппаратное обеспечение ПК, вы, должно быть, сталкивались с таким термином, как бенчмаркинг .

Бенчмаркинг — это не что иное, как подтягивание статистики в режиме реального времени, чтобы понять, как работает конкретный компьютер, являющийся частью ПК в коллективном смысле .

Существует так много инструментов, которые вы можете использовать для тестирования компонентов вашего ПК, таких как процессор, видеокарта, оперативная память и т. д., но когда дело доходит до блока питания, лучше придерживаться основ.

Каждый блок питания имеет этикетку, на которой указана такая информация, как максимальная выходная мощность, сила тока, напряжение и прочая информация.

Все блоки питания имеют характеристики, указанные на этикетке

Структура этикеток может варьироваться от производителя к производителю, но чувствительные блоки, непосредственно связанные с мощностью, имеют разделы, описывающие максимальную выходную мощность.

Это число в ваттах представляет собой максимальную мощность, которую может обеспечить ваш блок питания.

Так что, если вам интересно, способен ли ваш старый блок питания обслуживать компоненты вашего нового ПК, это число, которое вам нужно учитывать.

Понимание требований к питанию вашего нового ПК

Следующее, что вам нужно сделать, это использовать калькулятор мощности, подобный этому, и рассчитать максимальную потребляемую мощность вашего ПК в целом.

Если,

Потребляемая мощность нового ПК < номинальной мощности блока питания

Вы сможете использовать свой старый блок питания.

Если,

Потребляемая мощность нового ПК > номинальной мощности блока питания,

Получите новый блок питания без компромиссов.

С блоками питания вы никогда не экономите ни на цене, ни на мощности, ни на марке.

Я не могу не подчеркнуть это, потому что только эффективные блоки питания могут обеспечить правильную работу другого оборудования вашего ПК.

Экономьте или выберите плохой, и вы рискуете повредить компоненты, или было бесчисленное количество сообщений о возгорании блоков питания.

Большинство современных блоков питания также содержат раздел, описывающий выходной сигнал для каждого значения напряжения.

Номинальные значения напряжения/тока на разных шинах

Значения напряжения ( +3.3В, +5В, 12В, и т.д.) указаны рядом с потребляемым током в амперах.

Наиболее важным значением здесь является шина +12В. Самый энергоемкий аппаратный блок, известный как видеокарта, потребляет энергию от него. Чтобы ваш старый блок питания мог работать с любым современным умеренно мощным графическим процессором, он должен иметь силу тока около 30 А на шине 12 В.

Итак, чтобы быть уверенным, что мощность вашего блока питания будет достаточной для поддержки всех компонентов, проверьте максимальную мощность и напряжение питания 12 В.

Подключение новой материнской платы к старому блоку питания

Итак, я надеюсь, что теперь вы гораздо лучше понимаете, что такое блок питания и как оценить его удобство использования перед лицом новых компонентов.

Если вы выполнили все необходимые проверки требований к питанию и подтвердили возможности и мощность вашего старого блока питания, выполните эти предварительные проверки, прежде чем устанавливать его на свой ПК.

  • Тщательно очистите блок питания. Вы хотите, чтобы все вентиляционные отверстия и фильтры вашего блока питания были чистыми как свисток.Потому что внутренняя электроника блока питания нагревается, и мы хотим, чтобы надлежащая вентиляция отводила это тепло.
  • Внимательно проверьте кабели блока питания . Вы же не хотите, чтобы кабель блока питания был неисправным или имел трещины в изоляции. Если возможно, проверьте целостность кабеля с помощью мультиметра. Новые части ПК должны получать к ним бесперебойный приток энергии.
  • Проверить заглушки.  Убедитесь, что кабельные вилки целы, не сломаны и не имеют ослабленных металлических соединений.
  • Проверить совместимость вилки. Просто убедитесь, что разъемы, необходимые для новых компонентов, дополняются разъемами, предлагаемыми блоком питания. Эта проверка очень важна, потому что есть вероятность, что ваш старый блок питания может не иметь некоторых разъемов, необходимых для новых компонентов ПК.

После того, как вы выполнили эти проверки, пришло время выполнить самую важную задачу. И это подключение кабеля питания к материнской плате.

Для работы большинства современных материнских плат требуется 24-контактный разъем питания. А блоки питания уже некоторое время предлагают 24-контактный разъем питания для материнских плат.

Таким образом, трудно, чтобы разъем материнской платы вашего блока питания имел меньше этого. С учетом сказанного, в некоторых старых блоках питания использовалась 20-контактная вилка.

И снова это будет очень редко.

20-контактная вилка может работать, но я не рекомендую использовать ее напрямую, так как это рискованно.

Сегодня большинству материнских плат требуется более 20-контактный разъем питания для работы. Использование 20-контактного блока питания может привести к сбоям в подаче питания, что, как следствие, может привести к повреждению чувствительных схем.

Подключение старого блока питания к новым компонентам

Итак, если вы успешно прикрутили 24-контактный разъем к материнской плате, поздравляем.

Однако задача еще не выполнена.

Другими важными устройствами, которые необходимо подключить к материнской плате, являются графические карты, запоминающие устройства и другие.

И для того, чтобы установить успешное соединение, есть большая вероятность, что вам может понадобиться несколько адаптеров для совместимости.

Первая часть, которая требует должного внимания, это, конечно же, видеокарта.

Видите ли, большинство современных карт среднего ценового сегмента работают с 6-контактным разъемом PCIe Express. Сравните это со временем, когда даже самый мощный графический процессор того времени довольствовался питанием от материнской платы.

Некоторые графические карты высокого класса могут также иметь два 6-контактных или 6-контактный и 8-контактный разъемы. Как правило, вы сможете выполнить мост между этими типами графических карт и блоком питания, используя несколько соединений Molex с адаптером.

Кабель имеет значение 2 шт. в упаковке, 8-контактный кабель питания PCIe — Molex (2X), 4 дюйма
  • Адаптер кабеля питания PCI Express для подключения видеокарты PCIe с 8-контактным разъемом к блоку питания с двумя запасными разъемами питания L4 Molex; Убедитесь, что ваш блок питания рассчитан на питание видеокарты.
  • Кабель питания для обновления блока питания позволяет использовать блок питания без подключения PCIe для питания графического процессора; Двойные разъемы Molex предназначены для подключения к отдельным направляющим в различных гирляндных цепях Molex для питания видеокарты PCIe от более старого блока питания. разъемы для карт графического процессора, требующих большей мощности
  • Прочный кабель питания графической карты имеет штекерные разъемы Molex и гнездовой разъем PCI с защелкой для предотвращения случайного отключения
  • Видеокарта, совместимая с графическими картами популярных производителей, таких как EVGA GeForce, Gigabyte, Сапфир и XFX

Следующими подключениями, которые потребуют вашего внимания, являются устройства хранения в виде твердотельных накопителей и, возможно, жестких дисков.

Оба они нуждаются в разъемах питания SATA, и возможно, что в старом блоке питания их может не быть или их недостаточно.

И чтобы сделать подключение возможным, вам могут понадобиться переходники Molex-SATA.

распродажа Cable Matters 3-Pack 4 Pin Molex to SATA Power Cable (SATA to Molex) — 6 дюймов
  • Гибкий кабель питания SATA для подключения новейших жестких дисков Serial ATA или оптических приводов к блоку питания с устаревшими портами Molex LP4; Кабель Molex-SATA «папа-мама» с прямыми разъемами — это идеальная длина 6 дюймов для внутренней прокладки кабелей
  • Экономичный Комплект из 3 кабелей адаптера питания Molex-SATA обеспечивает запасной или сменный кабель SATA-Molex при обновлении компьютера
  • Идеально решение для сборщиков компьютеров своими руками или ремонтников ИТ-специалистов при установке новых или замене жестких дисков SATA или DVD-приводов на блок питания, который имеет только порты питания Molex контактные порты Molex
  • Совместимость с устройствами SATA 5 В, подключаемыми к блокам питания ATX 12 В; Примерный список совместимости включает блок питания Antec VP-450 Вт, внутренний оптический привод 24x DVD-RS с последовательным интерфейсом ATA, устройство записи DVD SATA Supermulti, блок питания Coolmax 500 Вт, блок питания Cooler Master Elite 460 Вт, Crucial 256 ГБ SATA 2.5-дюймовый внутренний твердотельный накопитель, блок питания EVGA 430 Вт, Intel 520 Series 120 ГБ SATA 2,5-дюймовый твердотельный накопитель, Kingston Digital 120 ГБ 2,5-дюймовый твердотельный накопитель, Kingston Digital 240 ГБ твердотельный накопитель 2,5-дюймовый твердотельный накопитель

Подойдет ли старый блок питания?

Итак, большой вопрос: останется ли старый блок питания надежным перед новыми компонентами ПК?

В какой-то степени я ответил на вопрос в предыдущем разделе поста.

Что соответствует первому определению того, какая мощность потребуется вашему ПК вместе с его новым компонентом.

И оттуда следует проверить этикетки блока питания и, возможно, проверить некоторые обзоры в Интернете относительно его стабильности и надежности в подаче питания.

Но , когда дело доходит до реальной оценки мощности источника питания, очень важны такие факторы, как торговая марка и общая репутация.

Как я неоднократно говорил в этой статье, никогда не экономит на блоке питания .

Аппаратное обеспечение может буквально сделать или сломать вашу компьютерную систему и задействованное оборудование.

Итак, если в ходе общего исследования вы столкнетесь с постоянными негативными отзывами на сайтах отзывов или на более качественных форумах, доверьтесь им и держитесь подальше от них.

Также вполне возможно, что иногда конкретный бренд выпускал как отличные, так и ужасные блоки питания.

Одним из таких примеров является Corsair , где их линейка блоков питания VS не получила всей этой любви от пользователей и вызвала много жалоб.Но они очень хорошо отреагировали на отзывы и выпустили линейку блоков питания CX и CXM , которые работали очень хорошо.

Один из лучших брендов, о котором я почти всегда слышал положительные отзывы, — это EVGA. Еще одно достойное упоминания — Seasonic.

Дело в том, что когда дело доходит до источников питания, я не только хочу углубиться в исследования, но и стоит вашего времени.

Блок питания, изготовленный ненадлежащим образом или созданный не очень известным или сомнительным производителем, может, повторяю, навредить вашему ПК.

Может быть указано, что он выдает 600 Вт, но в итоге выдает менее 350 Вт, что в целом не будет хорошо для компонентов вашего ПК или вашего ПК в целом.

Итак, проведите исследование, просмотрите форумы в поисках ответов или спросите меня напрямую, но убедитесь, что вы выбираете именно тот блок питания, который подходит именно вам.

Часто задаваемые вопросы о старых блоках питания

Итак, мы рассмотрели такие вопросы, как, нужен ли вам новый блок питания и можете ли вы повторно использовать блок питания вашего старого ПК в новом компьютере, позвольте мне завершить статью, ответив еще на несколько вопросов, которые вы, ребята, задали мне по электронной почте.

Может ли неисправный блок питания повредить компьютер?

Да, не сомневайтесь. Выбор некачественного блока питания от неизвестной марки или производителя с хорошей репутацией в отрасли может привести к повреждению аппаратных блоков и, в худшем случае, даже к пожару. Всегда выбирайте блок питания подходящей мощности от известного бренда.

Можно ли использовать любой блок питания для компьютера?

Нет, блок питания для компьютера использовать однозначно нельзя. Вам необходимо изучить энергопотребление вашего ПК, какие типы разъемов нужны для различных частей вашего ПК, мощность блока питания, марку блока питания, модульность блока питания, среди прочего, прежде чем выбрать блок питания.

Когда следует заменить блок питания компьютера?

В тот момент, когда вы сомневаетесь, что вашего блока питания может быть недостаточно для удовлетворения требований к питанию компонентов вашего ПК, самое время заменить блок питания. Никогда не перетаскивайте блок питания, зная, что он не соответствует требованиям по питанию, издает запах гари или испытывает частые отключения или сбои в подаче электроэнергии. Блок питания — это не оборудование, на котором вы экономите.

Надеюсь, вам понравилась эта статья о блоках питания и связанных с ними вопросах.

Если у вас есть другие вопросы, дайте мне знать в разделе комментариев или, что еще лучше, напишите мне по электронной почте. Потому что я не хочу, чтобы вы выбрали неправильный блок питания, когда вы потратили время, чтобы прочитать эту статью до самого конца.

Я очень ценю ваше терпение и время.

Итак, подпишитесь на блог, мой друг, и оставайтесь с нами, пока я систематически расширяю ваши знания до технических вещей.

Берегите себя, мой друг, увидимся в следующем!

Тада!

Вы успешно подписались!

Можно ли протестировать блок питания ПК без материнской платы? | Small Business

Устранение проблем с питанием компьютера может быть затруднено, так как проблема может быть связана с блоком питания, блоком питания или материнской платой.Тестирование каждого компонента по отдельности помогает сузить круг проблем. Хотя блоки питания предназначены для работы только при подключении к материнской плате, вы можете обойти это, используя провод небольшой длины. Этот ярлык, широко известный как тест скрепки, дает вам возможность проверить, получает ли блок питания питание, не используя материнскую плату.

  1. Отсоедините блок питания от материнской платы и сетевой розетки и извлеките его из корпуса компьютера. Тест со скрепкой, по сути, направляет питание через блок питания, и если провод коснется другого компонента внутри компьютера во время теста, это может вызвать короткое замыкание, убивающее компонент.Отодвиньте блок питания от остальной части компьютера, чтобы предотвратить его повреждение.

  2. Найдите зеленый и черный провода на разъеме материнской платы блока питания. Блоки питания ATX имеют 20- или 24-контактные разъемы с цветными проводами. Зеленый провод — это питание от кабеля питания, а черные провода — провода заземления. Есть только один зеленый провод, окруженный рядом черных. Неважно, какой черный провод вы выберете, так как все они являются цепями заземления.

  3. Придайте форму проводу для теста.Разгибайте скрепку, пока она не станет похожа на букву «U», или отрежьте короткий отрезок изолированного провода и оголите концы. Если вы используете канцелярскую скрепку, оберните немного изоленты вокруг U-образных изгибов, чтобы у вас было безопасное место для ее удержания.

  4. Вставьте один конец провода в зеленый контактный разъем, а другой конец в черный. Блок питания по-прежнему должен быть отключен от розетки, а любой выключатель питания на самом устройстве должен быть переведен в положение «Выкл.». Убедитесь, что провод надежно закреплен.

  5. Подключите блок питания и переведите выключатель питания в положение «Вкл.». Вы должны услышать, как запускается внутренний вентилятор, как только на устройство подается питание. Не подключайте сетевой фильтр или другой удлинитель во время теста — подключайте прямо к сетевой розетке. Если вы не слышите работу внутреннего вентилятора, возможно, ваш блок питания вышел из строя, и вам необходимо его заменить. Выключите блок питания и отсоедините его от сетевой розетки, прежде чем отсоединять провод.

Преобразование старого компьютерного блока питания в блок питания любительского радио

Преобразование старого компьютерного блока питания в блок питания любительского радио

Если вы следите за моим YouTube, вы знаете, что мы любим экономить.Мы попробовали блок питания за 20 долларов, который я использовал на своем КВ-радио, здесь: https://youtu.be/0C6lu_oomn0, но теперь собирались попробовать что-то немного другое. Почему бы не превратить старый блок питания ATX в блок питания для радиолюбителей? Начну с того, что это не оптимально, так как компьютерные блоки питания могут быть довольно шумными. Но когда вы в затруднительном положении, вам может понадобиться импровизировать, и это способ адаптироваться и преодолевать трудности.

Почему это может быть плохой идеей.

Компьютерный блок питания может быть довольно «шумным» и на самом деле не предназначен для чувствительного к радиочастотам оборудования, такого как приемник/передатчик.Вашему радио также может потребоваться больше тока, чем может обеспечить блок питания, но это может иметь место с любым из них. Вот почему важно проверить.

Соображения и безопасность:

Каждый раз, когда вы имеете дело с блоком питания, вам нужно быть внимательным и осторожным. Источники питания могут сохранять заряд после длительного отключения от сети из-за конденсаторов. Пожалуйста, примите это во внимание при работе и обрезке проводов.
ОГРАНИЧЕНИЯ ПО ТОКУ:
Также необходимо учитывать ограничения по току блока питания.У некоторых может быть автоматическое отключение, если вы попытаетесь нарисовать больше, чем он может выдержать, некоторые могут просто загореться. Вы можете просмотреть предел тока в амперах, обычно указанный где-то на блоке питания. Тот, который я использую, рассчитан на 15 ампер, но мой КВ-радио потребляет 22 ампера. Это означает, что мне нужно выключить питание на радио и следить за его нагревом.

Что тебе нужно?

  • Компьютерный блок питания ATX (я буду использовать старый из 2000-х годов)
  • Некоторый тип нагрузки около 10 Ом, который может выдерживать мощность 10 Вт.
    (я использовал один из этих цементных резисторов): https://amzn.to/3s4jfuu
  • ДОПОЛНИТЕЛЬНО: светодиод и резистор на 220 Ом.
  • ДОПОЛНИТЕЛЬНО: какой-либо переключатель для включения и выключения блока питания.

Понимание того, как работает блок питания компьютера

Давайте сначала взглянем на эту распиновку. Обычно разъем блока питания имеет один из двух вариантов: 10-контактный или 12-контактный. В этом примере я использую 10-контактный адаптер. Здесь мы хотим обратить внимание на зеленый провод «PS_ON», один из желтых проводов (+12 В) и один из красных проводов (+ 5 В).Если мы хотим включить индикатор «вкл», мы также используем серый провод «PWR_OK».

Распиновка наиболее распространенных разъемов блока питания.

Включить блок питания

Чтобы большинство этих компьютерных блоков питания «работало», нам нужно добавить приличную нагрузку. Здесь в игру вступает наш резистор 10 Вт 10 Ом. В нашем случае мы собираемся отрезать один из этих красных проводов и один из черных проводов (все они заземлены). Затем мы просто присоединяем красный провод и черный провод к каждому концу резистора.Я поставил свой перед вентилятором блока питания, чтобы он оставался прохладным, так как я обнаружил, что иногда он может немного нагреваться. Это «обманывает» устройство, заставляя его думать, что оно подключено к материнской плате.

Включите блок питания

Далее нам нужно включить блок питания. Здесь может пригодиться какой-нибудь переключатель, хотя он и не обязателен. Чтобы включить блок питания, мы закорачиваем зеленый и один черный провод вместе. Если вы хотите добавить переключатель, мы, очевидно, просто поместим его между этими проводами.

Дополнительно: добавьте индикатор включения

Чтобы добавить индикатор включения, мы будем использовать PWR_OK, который равен 5 В при нормальном питании. Поскольку это 5 В, и мы будем использовать светодиод, это означает, что нам нужно около 10-30 мА. Резистор на 220 Ом, включенный последовательно, даст нам около 22 мА. Этот светодиод теперь будет светиться только тогда, когда источник питания имеет нагрузку (наш резистор формировался раньше) и если зеленый и черный провода замкнуты вместе (наш переключатель включения / выключения).

Готовый продукт (с небольшими дополнениями)

Блок питания со встроенным выключателем света и индикаторами питания.

Подключение к радио

Прежде чем просто подключить блок питания к дорогой магнитоле, неплохо бы измерить напряжение. Для 12 В нам просто нужно использовать один желтый провод (+12) и один черный (GND). Измерьте напряжение на одной паре этих проводов при включенном блоке питания. Если вы получаете 12-13,8, вы должны быть готовы к подключению.

Остальное прямо вперед, желтый идет к вашему положительному, а черный к вашему отрицательному. То, что вам нужно принять во внимание, это потребляемая мощность.Вы не хотите потреблять больше тока, чем рассчитано на ваш блок питания. Вы можете погуглить текущие потребности своих радиостанций, и вы можете найти рейтинг блоков питания на самой коробке.

После этого все готово, вы также можете использовать красные линии для 5 В (Raspberry PI и большинство других USB-устройств) и оранжевые для 3,3 В. Вы даже можете получить линию 24 В с желтым (+12) и синим (-12 В), хотя эта линия обычно рассчитана на гораздо меньший ток. Итак, теперь мы успешно преобразовали наш компьютерный блок питания ATX в блок питания для радиолюбителей! Дайте мне знать в комментариях, как это сработало для вас, или поделитесь фотографиями своих проектов!

Почему мой компьютер не включается?

Обновлено: 01.02.2021 автором Computer Hope

Если у вас есть настольный компьютер, который не включается после нажатия кнопки питания, используйте следующую информацию и шаги по устранению неполадок, чтобы устранить проблему.

Я не уверен, что мой компьютер включается

Если вы не уверены, включается ли компьютер, проверьте, вращается ли вентилятор корпуса (обычно на задней панели компьютера). Если вентилятор вращается, компьютер получает питание, и эта страница может не относиться к вашей проблеме.

Шнур питания подключен неправильно

Это может показаться очевидным, но убедитесь, что шнур питания подключен к задней панели компьютера и к розетке. Если кажется, что он подключен правильно, отсоедините и снова подсоедините оба конца шнура питания, чтобы убедиться, что кабель не ослаблен.

Удлинитель или розетка

Если у вас есть удлинитель (сетевой фильтр) или ИБП (источник бесперебойного питания), отсоедините от него шнур питания компьютера и подключите шнур напрямую к настенной розетке.

Если подключение компьютера напрямую к сетевой розетке по-прежнему не работает, проверьте, работает ли розетка, подключив другое электрическое устройство.

Плохой кабель питания

Убедитесь, что кабель питания компьютера исправен и не поврежден, заменив его на другой.

Если у вас нет другого кабеля питания для проверки, попросите друга или члена семьи одолжить его. Вы также можете приобрести новый кабель питания онлайн.

Наконечник

Для некоторых компьютерных мониторов может использоваться тот же тип кабеля питания, что и для вашего компьютера. Если кабель питания вашего монитора является съемным и имеет такой же тип разъема, попробуйте использовать его для питания компьютера.

Выключатель питания

Некоторые компьютерные блоки питания, подобные показанным на рисунках, имеют переключатель питания на задней панели.Проверьте заднюю часть компьютера и убедитесь, что дополнительные кнопки не отключены.

Наконечник

Переключатель источника питания часто имеет «0» и «1», которые в двоичном формате означают «выключено» (0) и «включено» (1).

Неправильный источник питания

Если вы собрали компьютер и не можете включить его, возможно, блок питания неисправен или недостаточен для нужд вашего оборудования. Убедитесь, что блок питания соответствует требованиям вашей материнской платы, процессора и видеокарты.

Стороннее оборудование

Если какое-либо компьютерное оборудование было недавно добавлено, мы рекомендуем вам временно отключить или удалить его, чтобы убедиться, что оно не является причиной вашей проблемы.

Примечание

Если после добавления нового оборудования компьютер включается, но не издает звуковых сигналов, а на мониторе ничего не отображается, см. Шаги по устранению неполадок POST.

Неисправность источника питания, кнопки, платы питания или инвертора

Если после выполнения действий, описанных в предыдущих разделах, компьютер по-прежнему не получает питания, возможно, блок питания вышел из строя. Если вы не хотите заменять его самостоятельно, мы рекомендуем отнести компьютер в ремонтный центр.

Если у вас есть настольный компьютер и вы планируете попытаться отремонтировать его самостоятельно, откройте компьютер и проверьте подключение питания.Вы можете сделать это, отсоединив основной кабель питания и снова подключив его, чтобы убедиться, что он не ослаб. Также убедитесь, что кабель кнопки питания правильно подключен к материнской плате.

Вы также можете проверить блок питания с помощью мультиметра, чтобы убедиться, что он выдает правильное напряжение. Если выходное напряжение низкое, блок питания, вероятно, неисправен и нуждается в замене.

Слабо подключенное оборудование

Каждый раз, когда ваш компьютер пытается включиться, он запускает POST.Если какой-либо из аппаратных компонентов компьютера не пройдет этот тест, компьютер не продолжит загрузку.

Примечание

При работе внутри корпуса компьютера принимайте соответствующие меры предосторожности для предотвращения электростатического разряда, который может повредить чувствительную электронику.

Отсоедините все кабели от задней панели компьютера. Откройте компьютер и переустановите все карты расширения и память. После повторной установки этих карт убедитесь, что все кабели надежно подключены, отсоединив и снова подключив их.

После того, как все отключено и снова подключено, подключите к задней панели компьютера только кабель питания, затем попробуйте включить его.Если компьютер включится, вы можете выключить его и снова подключить все кабели.

Неисправная материнская плата

Если соединения блока питания выглядят нормально, но компьютер по-прежнему не включается, возможно, неисправна материнская плата. Сначала откройте корпус компьютера и визуально проверьте материнскую плату. Ищите любые вздутые или взорванные конденсаторы.

Если вы недавно паяли материнскую плату, часть припоя могла соединить две или более контактных точек, которых не должно быть.Эти неправильные соединения могут привести к тому, что компьютер не включится или не загрузится.

Другие возможные причины отказа материнской платы включают следующее:

Хотя вы можете попробовать заменить вздутый или перегоревший конденсатор, весьма вероятно, что описанные выше дефекты материнской платы требуют его замены.

Другие неисправные аппаратные компоненты

Если блок питания и материнская плата в хорошем состоянии и подтверждено, что проблема не в них, возможно, неисправен другой компонент.

Leave a Reply

Ваш адрес email не будет опубликован.
